Hệ thống chiết xuất Saponin từ Sâm Ngọc Linh bằng CO2 siêu tới hạn 30 lít
Model: 2 x 15 Liter
Hãng sản xuất: Applied Separations - USA
Xuất xứ: USA
Hệ thống chiết xuất bằng CO2 siêu tới hạn kết hợp với bơm bổ sung dung môi Ethanol để chiết xuất Saponin trong củ sâm ngọc linh.

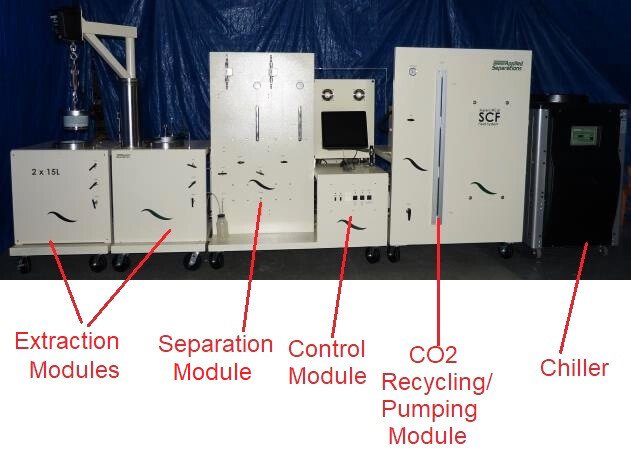

Hệ thống bao gồm:
TIÊU CHUẨN KỸ THUẬT
Hệ thống bể làm lạnh tuần hoàn (RCB):
Công suất làm mát 10 tấn
Tuần hoàn hỗn hợp glycol-nước
Định mức đến -5°C
Module bơm CO2
Sử dụng điện, bơm CO2 thuỷ lực
Phân phối đến 3kg CO2/phút ở mức ~690Bar (10,000psi) max.
Đầu bơm được làm lạnh bởi hệ thống bể làm lạnh tuần hoàn
Module trích
Hai bình 15 lít (2x15 lít) làm bằng thép không gỉ (vessel)
Sản xuất phù hợp ASME, ASME đặc biệt hoặc chứng nhận bình khác có sẵn(tùy chọn)
Áp suất vận hành tối đa 690Bar (10,000psi).
Nhiệt độ vận hành tối đa 100°C
Đóng nắp bằng ren không có bulông để tạo momen xoắn
Gia nhiệt bằng điện trở băng đặc biệt (Heated with special electrical band heaters)
Hai giỏ (basket) bằng thép không gỉ phía bên trong để chất sản phẩm và tháo dỡ sản phẩm nhanh chóng.
Gia nhiệt, van đo dòng chảy tự động kiểm soát dòng ra ở đầu ra của mỗi bình chiết
Module bình chiết:
Chiết cho bình trích 1:
Một bình chiết 4 lít cyclonic, được gia nhiệt, làm bằng thép không gỉ.
Định mức đến 124 Bar (1800 psi ở 100°C)
Thiết bị an toàn khi xả áp suất được thiết lập.
Đồng hồ chia thang đo mức độ.
Một bình thu gom 1 lít làm bằng thép không gỉ:
Thu gom các vật liệu được kết tủa từ việc chiết
Định mức đến 124 Bar (1.800psi) ở mức 100°C.
Một lưu lượng kế
Chiết cho bình trích 2:
Một bình chiết 4 lít cyclonic, được gia nhiệt, làm bằng thép không gỉ.
Định mức đến 124 Bar (1800 psi ở 100°C)
Thiết bị an toàn khi xả áp suất được thiết lập.
Đồng hồ chia thang đo mức độ.
Một bình thu gom 1 lít làm bằng thép không gỉ:
Thu gom các vật liệu được kết tủa từ việc chiết
Định mức đến 124 Bar (1.800psi) ở mức 100°C.
Một lưu lượng kế
Hệ thống thu hồi và tái chế CO2 bao gồm:
Một bộ ngưng tụ CO2
Một bình lưu trữ CO2 làm bằng thép không gỉ .
Lưu trữ 60L CO2
Định mức đến 113 Bar (1,650 psi) ở mức 100°C
Van an toàn áp lực được lắp đặt
Bơm chất bổ sung dung môi
Bơm cao áp, máy bơm khí nén với chu kỳ timer
Lưu lượng tối đa 400 mL / phút
Monitor Điều khiển bao gồm:
Điều khiển áp suất;
Máy điều chỉnh áp suất thủy lực
Được giám sát bỡi đồng hồ đo áp suất analog.
Đồng hồ đo áp suất CO2 hiện số.\
Kiểm soát nhiệt độ:
Bộ trao đổi nhiệt cung cấp gia nhiệt cho chất lỏng siêu tới hạn trước khi đi vào bình.
Nhiệt độ bình được duy trì bằng bộ điều khiển PID.
Kiểm soát dòng chảy:
Van kiểm soát dòng chảy tự động được gia nhiệt giữa bình trích và bình chiết.
Tỷ lệ dòng chảy được định phân trên HMI.
Control/ Monitoring:
PC màn hình cảm ứng trên windows chạy dòng giao diện phần mềm ASI Vision trên labView điều khiển và/ hoặc monitor những thay đổi của hệ thống tới hạn.
Tất cả bộ điều khiển PID có nguồn ngoài RS-485 để lưu trữ dữ liệu kích thước rộng thông qua phần mềm.
Đồng hồ hiển thị áp suất tại khu vực.
Đồng hồ hiển thị dòng chảy tại khu vực.
Van và bộ kết nối:
Tất cả đều chạy ở ở tốc độ 10,000psi (690Bar)
Khung hệ thống Module:
Cấu trúc làm bằng thép
Được gắn trên xe đẩy để dễ cố định vị trí lại.
Tính năng cao, chịu được hoá học, lớp sơn phủ polymer để giảm thiểu xói mòn.
Cần trục nâng nắp bình áp suất có cần ở trên đầu.
Tài liệu:
Tài liệu cho người vận hành bao gồm đầy đủ các tiêu chuẩn sau:
Giới thiệu theo nguyên tắc SFE.
Phạm vi, mục đích và các tham số vận hành của hệ thống.
Cài đặt (sử dụng, lắp ráp) vận hành và khởi động.
Cài đặt dụng cụ và giới thiệu.
Vận hành, chăm sóc và bào trì.
Xử lý sự cố
Danh sách các số thứ tự của phụ tùng cho các mặt hàng tiêu hao và các thành phần chính.
Chứng nhận vật liệu thô bình áp suất, chứng nhận hydro-test, và các phép tính design.
