Khuôn CBR tiêu chuẩn
- Tiêu chuẩn VN, ASTM, mạ cầu vồng.
Gồm: Thân khuôn, cổ khuôn, đế khuôn, đĩa đo trương nở, quả gia tải có rãnh, quả gia tải không rãnh, giá đỡ đồng hồ so, đồng hồ so 10x0,01mm.
dụng cụ dùng để tạo mẫu thí nghiệm CBR, nhằm xác định chỉ số CBR của vật liệu sử dụng làm nền, móng đường (đất, đất gia cố, cấp phối đá dăm, cấp phối tự nhiên,..). Ngoài ra còn được sử dụng để đánh giá cường độ của kết cấu đường ô tô và đường sân bay trong một số phương pháp thiết kế sử dụng thông số cường độ theo CBR. Việc thí nghiệm xác định chỉ số CBR của vật liệu được tiến hành trên tổ mẫu (03 mẫu) đã được đầm nén ở độ ẩm tốt nhất, tương ứng với phương pháp đầm nén quy định. Chỉ số CBR của vật liệu thí nghiệm được xác định tương ứng với độ chặt đầm nén K quy định

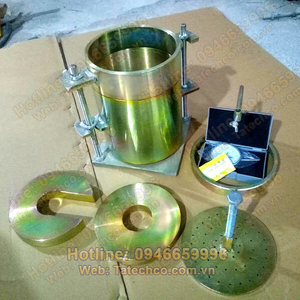

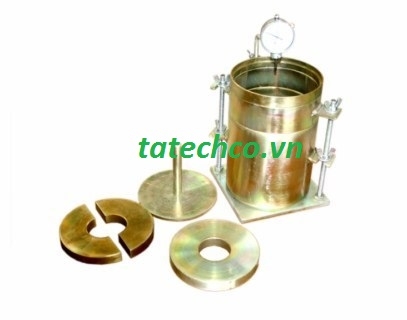

Hình ảnh khuôn CBR do TATECHCO sản xuất
THÔNG SỐ KỸ THUẬT CHÍNH CỦA KHUÔN CBR:
- Thân khuôn CBR bằng thép hình trụ rỗng, đường kính trong 152,40 ± 0,66 mm; chiều cao 177,80 ± 0,46 mm
- Cổ khuôn CBR bằng thép hình trụ rỗng, đường kính trong 152,40 ± 0,66 mm cao khoảng 50 mm. Đai cối được thiết kế để có thể lắp vừa vào cả hai đầu của thân cối.
- Đế khuôn CBR là một tấm thép được khoét sâu với đường kính thích hợp để đặt thân khuôn vừa và không bị sai lệch. Đế khuôn CBR được đục các lỗ nhỏ đường kính 1,6 mm để nước dễ thấm vào mẫu khi ngâm mẫu trong nước
- Đĩa đo trương nở CBR, là một đĩa bằng thép hình tròn đường kính 149,2 ± 1,6 mm, trên đĩa có đục các lỗ nhỏ đường kính 1.6 mm, ở giữa đĩa có gắn một trục vuông góc với đĩa và có vít điều chỉnh được chiều cao của trục.
- Quả gia tải có rãnh CBR (quả gia tải rãnh), hở có cùng đường kính ngoài và đường kính lỗ như với loại tấm gia tải hình vành khuyên khép kín. Khối lượng 2,27 ± 0,04 kg
- Quả gia tải không rãnh CBR (quả gia tải tròn), hình vành khuyên khép kín, khối lượng 2,27 ± 0,04 kg, đường kính ngoài 149,2 ± 1,6 mm và đường kính lỗ là 54 mm
- Giá đỡ đồng hồ so,sử dụng để gắn đồng hồ so và có thể đặt vừa lên trên miệng cối
- Đồng hồ so (đồng hồ thiên phân kế) 10x0,01 mm.
Sản phẩm quý khách hàng có thể quan tâm một số thiết bị thí nghiệm khác do TATECHCO sản xuất :
➤ Bộ thí nghiệm giới hạn chảy casagrande
➤ Khuôn đúc mẫu vữa 40x40x160mm-bằng thép
