Điều chế WINERSAT WAM-520, chuyển đổi tín hiệu AV sang RF

BỘ ĐIỀU CHẾ WINERSAT WAM-520

Giá bán : Vui lòng gọi

Số lượng:

GỌI NGAY

✅ Điều chế Winersat WAM-520, có tác dụng chuyển đổi tín hiệu Video/Audio sang tín hiệu RF. ✅ Ứng dụng vào việc thiết lập hệ thống truyền hình cáp, trung tâm Headend, mạng truyền hình CATV; chèn tín hiệu các kênh truyền hình vệ tinh, tín hiệu camera , tín hiệu đầu phát DVD… vào hệ thống truyền hình cáp của tòa nhà, khách sạn….. ✅ Điều chế Winersat WAM 520 là loại điều chế dải rộng, có thể thiết lập được tất cả các kênh tần số trong dải VHF/UHF.

Bộ điều chế tín hiệu Winersat WAM-520, có tác dụng chuyển đổi tín hiệu Video/Audio sang tín hiệu RF. Ứng dụng vào việc thiết lập hệ thống truyền hình cáp, trung tâm Headend, mạng truyền hình CATV; chèn tín hiệu các kênh truyền hình vệ tinh, tín hiệu camera , tín hiệu đầu phát DVD… vào hệ thống truyền hình cáp của tòa nhà, khách sạn…..
Điều chế Winersat WAM 520 là loại điều chế dải rộng, có thể thiết lập được tất cả các kênh tần số trong dải VHF/UHF, kênh tần số có thể thay đổi qua phím Channel up/Channel down, có thể thay đổi cường độ tín hiệu RF đầu ra. Tín hiệu RF ngõ ra đạt 118dB, giúp cho việc cài đặt thiết lập hệ thống đơn giản, tín hiệu tới các tivi đẹp, rõ nét.
Điều chế Winersat WAM 520 được thiết kế nhỏ gọn tích hợp trong 1 khung Rack 1U với 4 modul WAM 520 hoặc 2U với 10 modul WAM 520.
Điều chế Winersat WAM 520 Với khung Rack 1U : hỗ trợ 4 ngõ tín hiệu AV đầu vào, cho ra 4 tín hiệu RF độc lập.
Điều chế Winersat WAM 520 Với khung Rack 2U : hỗ trợ 10 ngõ tín hiệu AV đầu vào, cho ra 10 tín hiệu RF độc lập.
Điều chế Winersat WAM 520 nhập khẩu chính thức, có đầy đủ giấy chứng nhận C/O, C/Q.

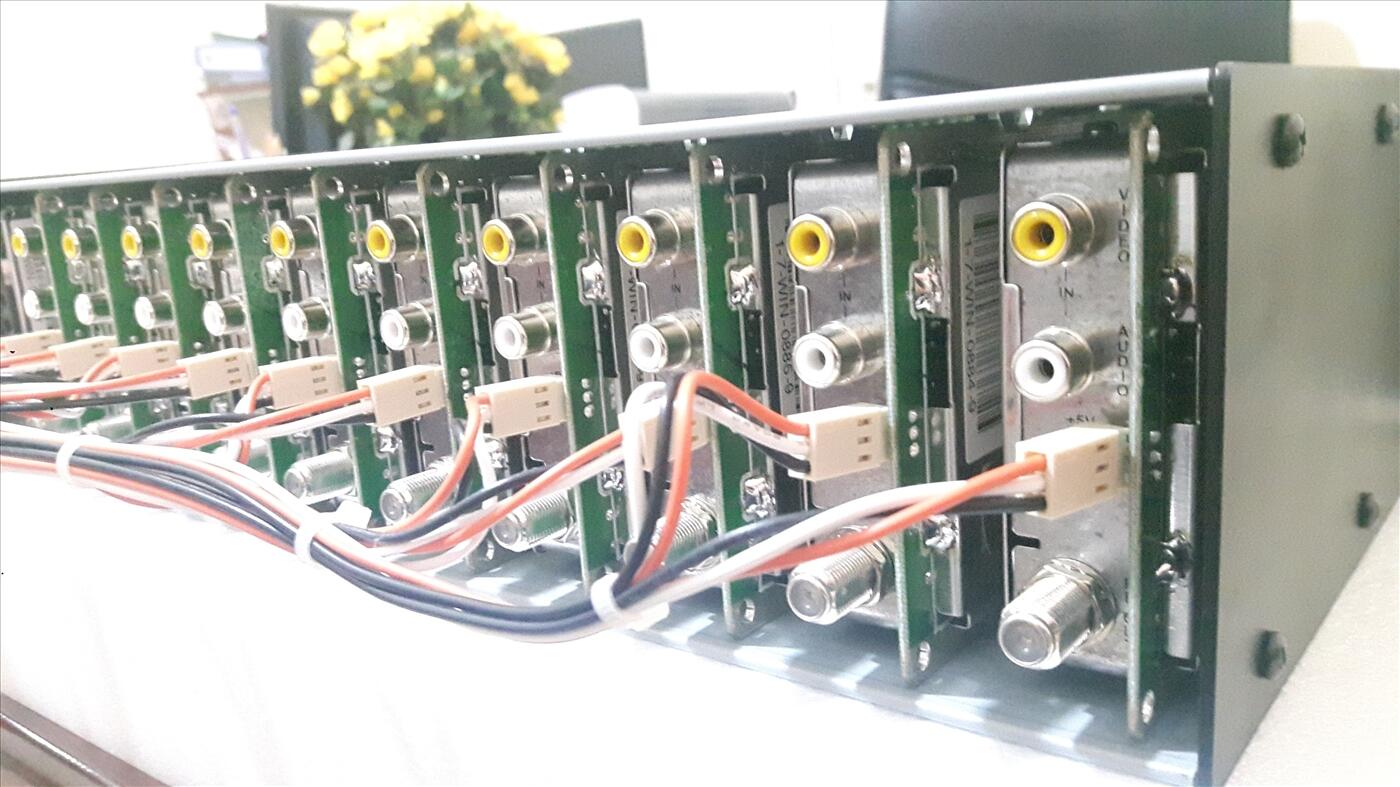

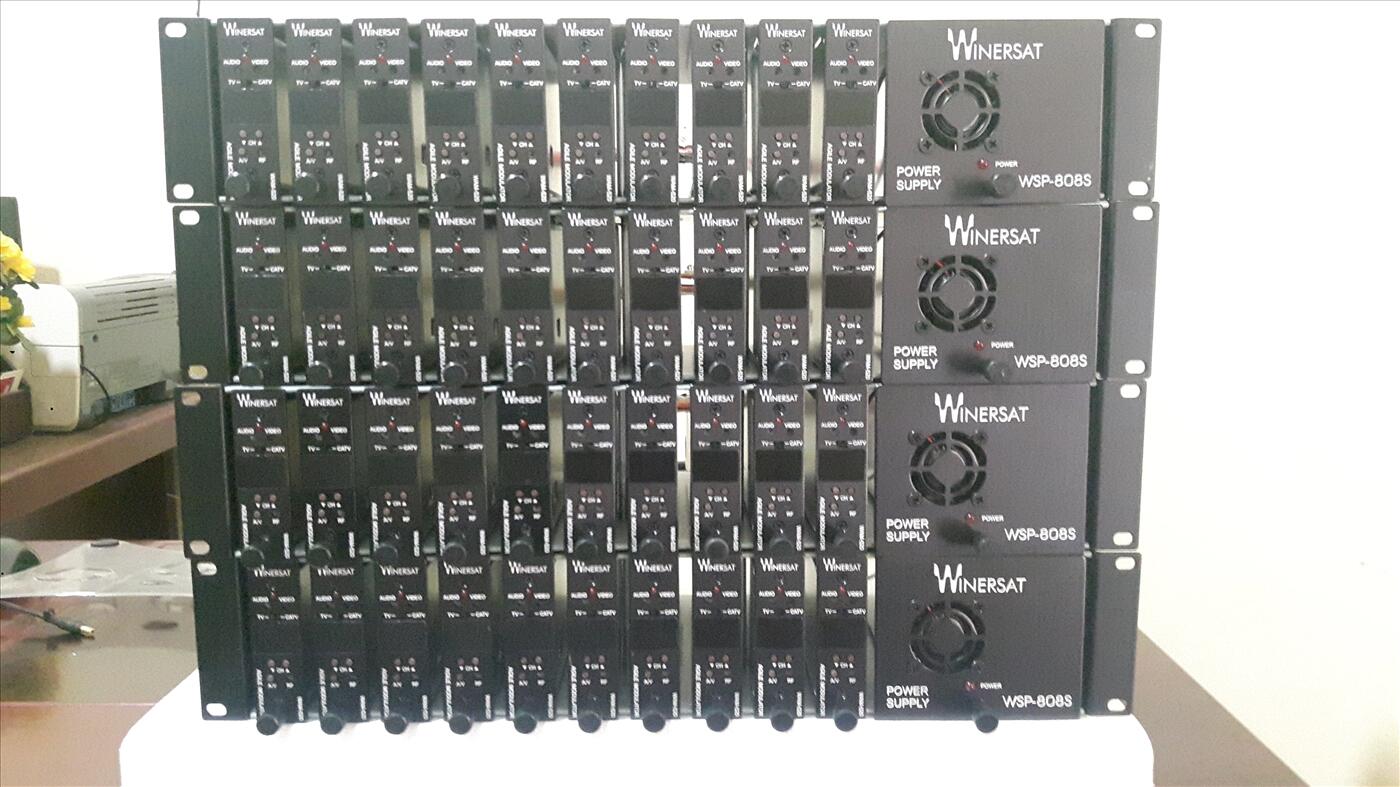

Những hình ảnh:

RF
Frequency Range	54 to 860 MHz;
	Standard CATV channels 2 to 125,
	Broadcast TV channels 2 to 69,
Output Level	+45 dBmV (minimum-15dB adjustment range.)
Output Impedance	75 Ohms
A / V Ratio	Audio carrier level, adjustable from- 18 to-11
	dB ( ± 2dB) Referenced to video carrier level.
Frequency Stability	± 5KHZ
Intercarrier Frequency	4.5MHz ± 0.5KHZ
Spurious Outputs	-60 dBc typical , measured at-15 dB A/V ratio and
	with Modulator output level of +45 dBmV.
VIDEO
Input Level for 87.5%	0.6Vp-p to 1.5 Vp-p. Manual gain adjust with front
Modulation	panel control.
Input Impedance	75Ohms
Frequency Response	20 Hz to 4.2 MHz. ± 1 dB
AUDIO
Input Level for 25 KHz	100 mVrms to 3 vrms. Manual gain adjust
Peak Deviation	with front panel control.
Input Impedance	Greater than 10 K Ohms , unbalanced.
Pre-emphasis	75 μ Sec., defeatable by internal jumper for
	BTSC baseband stereo compatibility.
4.5 MHz INPUT
(AUDIO INPUT Connector – selected by internal jumpers)
Input Impedance	75 Ohms
Input Level	+40 dBmV ± 2 dB for –15 dB A/V ratio.
GENERAL
DC Power Input	+12V ± 5% at 200 mA typical, 230 mA maximum.
	+5 V ± 5% at 320 mA typical, 380 mA maximum.
Operating Temperature	0 ℃ to + 50 ℃ ambient.
Real Size of the unit	25 (W) x 190 (D) x 89 (H) mm
Measurement	276 (W) x 133(D) x 60(H) mm
Packing	1 Set / Inner Box, Gross weight: 0.3Kgs
	24 Sets / Carton / 8.2 Kgs /
	400 (W) x295 (D) x590 (H) mm
