Tổng quan

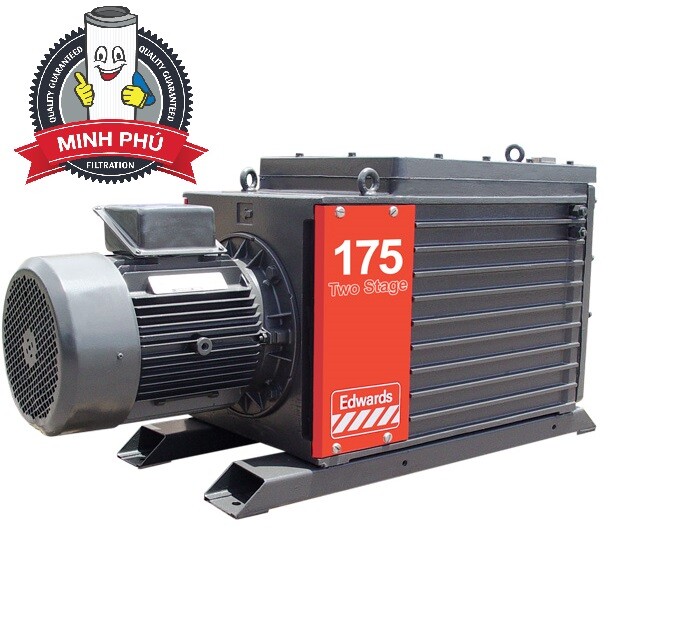

Edwards E2M series hai máy bơm chân không cánh quạt quay kín dầu nổi tiếng với độ chân không cao cuối cùng, tốc độ bơm nhanh, hoạt động yên tĩnh và khả năng xử lý hơi nước. Những máy bơm cánh quạt quay trực tiếp này vốn đã nhỏ gọn và không rung, và với quạt chống ngón tay và vỏ khớp nối, chúng mang lại sự bảo vệ tuyệt vời cho người vận hành.
Một loạt các phụ kiện có sẵn để cho phép sử dụng trên nhiều ứng dụng chân không.
Được cung cấp với dầu Ultragrade 70. Fomblin® phải được mua riêng cho máy bơm chuẩn bị PFPE E2MFX.
Một loạt các phụ kiện có sẵn để cho phép sử dụng trên nhiều ứng dụng chân không.
Được cung cấp với dầu Ultragrade 70. Fomblin® phải được mua riêng cho máy bơm chuẩn bị PFPE E2MFX.
Công nghệ
Các thiết bị bảo vệ hệ thống đáng tin cậy
Mỗi máy bơm đều có các thiết bị bảo vệ để ngăn chặn việc hút dầu và không khí vào hệ thống chân không nếu bơm dừng lại trong khi dưới chân không. Một loạt các thiết bị bảo vệ được sử dụng, tùy thuộc vào kích thước và chi phí bơm, nhưng sự nhấn mạnh luôn được đặt vào độ tin cậy và đơn giản. Khi bạn sử dụng ballast khí trên một số máy bơm, bạn phải sử dụng van điều khiển ballast khí hoạt động bằng điện từ để ngăn chặn việc hút khí trở lại.
Bôi trơn dầu áp suất dương
Máy bơm EM kết hợp hệ thống bôi trơn dầu áp suất dương đã được chứng minh tốt do Edwards phát triển để đảm bảo bôi trơn chính xác trong tất cả các chế độ làm việc và đặc biệt là ngăn chặn tình trạng thiếu dầu với tải khí cao.
Một bơm dầu tích hợp đảm bảo rằng một dòng dầu đầy đủ hơn được bơm trong toàn bộ cụm stato / rôto mọi lúc.
Hệ thống bôi trơn dầu này có nghĩa là mức dầu trong bể chứa ít quan trọng hơn so với các thiết kế bơm khác. Tất cả các máy bơm có thể hoạt động với mức dầu thấp nhất là 50-70. Một kính hiển thị mức dầu đầy đủ, dễ nhìn thấy cho phép bạn thuận tiện theo dõi mức dầu.
Cơ sở dằn gas
Máy bơm EM có van dằn gas. Van được sử dụng để đưa khí thích hợp vào stato trong giai đoạn nén: điều này ngăn chặn sự ngưng tụ hơi trong máy bơm, làm loãng và đẩy khí ăn mòn và làm sạch dầu của khí và hơi. Do đó, việc sử dụng chấn lưu khí làm giảm sự xuống cấp dầu và ăn mòn bơm.
Độ ồn thấp
Máy bơm EM duy trì danh tiếng của Edwards cho máy bơm hoạt động yên tĩnh với độ ồn điển hình là 70 dB (A).
Hệ thống
bơm Máy bơm EM, với các phụ kiện phù hợp, có thể hợp tác với nhiều loại máy bơm khác trong các hệ thống chân không cho ngành công nghiệp và cho nghiên cứu. Một tính năng đặc biệt của E2M80 là đầu vào chân không trung tâm cho phép bạn lắp một máy bơm tăng áp cơ học với phần nhô tối thiểu, để tạo ra các hệ thống bơm kết hợp nhỏ gọn.
Bảo dưỡng dễ dàng
Hệ thống bôi trơn tiên tiến cho phép máy bơm EM hoạt động với dung sai mức dầu rộng, giúp giảm nhu cầu nạp dầu.
Tất cả các máy bơm EM đều được chế tạo với các chốt bên trong, giúp giảm nhu cầu thiết lập dung sai kỹ năng, khi máy bơm được tháo dỡ. Các máy bơm được thiết kế sao cho tất cả các thành phần chính có thể dễ dàng truy cập. Phớt van xả và phớt phân phối dầu được lộ ra sau khi tháo nắp trên. Phớt trục có thể được thay thế nhanh chóng mà không cần tháo máy bơm xuống.
Mỗi máy bơm đều có các thiết bị bảo vệ để ngăn chặn việc hút dầu và không khí vào hệ thống chân không nếu bơm dừng lại trong khi dưới chân không. Một loạt các thiết bị bảo vệ được sử dụng, tùy thuộc vào kích thước và chi phí bơm, nhưng sự nhấn mạnh luôn được đặt vào độ tin cậy và đơn giản. Khi bạn sử dụng ballast khí trên một số máy bơm, bạn phải sử dụng van điều khiển ballast khí hoạt động bằng điện từ để ngăn chặn việc hút khí trở lại.
Bôi trơn dầu áp suất dương
Máy bơm EM kết hợp hệ thống bôi trơn dầu áp suất dương đã được chứng minh tốt do Edwards phát triển để đảm bảo bôi trơn chính xác trong tất cả các chế độ làm việc và đặc biệt là ngăn chặn tình trạng thiếu dầu với tải khí cao.
Một bơm dầu tích hợp đảm bảo rằng một dòng dầu đầy đủ hơn được bơm trong toàn bộ cụm stato / rôto mọi lúc.
Hệ thống bôi trơn dầu này có nghĩa là mức dầu trong bể chứa ít quan trọng hơn so với các thiết kế bơm khác. Tất cả các máy bơm có thể hoạt động với mức dầu thấp nhất là 50-70. Một kính hiển thị mức dầu đầy đủ, dễ nhìn thấy cho phép bạn thuận tiện theo dõi mức dầu.
Cơ sở dằn gas
Máy bơm EM có van dằn gas. Van được sử dụng để đưa khí thích hợp vào stato trong giai đoạn nén: điều này ngăn chặn sự ngưng tụ hơi trong máy bơm, làm loãng và đẩy khí ăn mòn và làm sạch dầu của khí và hơi. Do đó, việc sử dụng chấn lưu khí làm giảm sự xuống cấp dầu và ăn mòn bơm.
Độ ồn thấp
Máy bơm EM duy trì danh tiếng của Edwards cho máy bơm hoạt động yên tĩnh với độ ồn điển hình là 70 dB (A).
Hệ thống
bơm Máy bơm EM, với các phụ kiện phù hợp, có thể hợp tác với nhiều loại máy bơm khác trong các hệ thống chân không cho ngành công nghiệp và cho nghiên cứu. Một tính năng đặc biệt của E2M80 là đầu vào chân không trung tâm cho phép bạn lắp một máy bơm tăng áp cơ học với phần nhô tối thiểu, để tạo ra các hệ thống bơm kết hợp nhỏ gọn.
Bảo dưỡng dễ dàng
Hệ thống bôi trơn tiên tiến cho phép máy bơm EM hoạt động với dung sai mức dầu rộng, giúp giảm nhu cầu nạp dầu.
Tất cả các máy bơm EM đều được chế tạo với các chốt bên trong, giúp giảm nhu cầu thiết lập dung sai kỹ năng, khi máy bơm được tháo dỡ. Các máy bơm được thiết kế sao cho tất cả các thành phần chính có thể dễ dàng truy cập. Phớt van xả và phớt phân phối dầu được lộ ra sau khi tháo nắp trên. Phớt trục có thể được thay thế nhanh chóng mà không cần tháo máy bơm xuống.
Các ứng dụng
-
Quy trình luyện kim chân không
-
Công nghệ phủ màng mỏng
-
Dược phẩm đông khô
-
Sơ tán hệ thống lạnh và điều hòa không khí, sấy khô và san lấp
-
Máy biến áp và sấy cáp và ngâm tẩm, nhà máy xử lý dầu cách điện
-
Sản xuất đèn
-
Di tản tàu đông lạnh
-
Sấy chân không và chưng cất trong các ngành công nghiệp hóa chất
-
Sản xuất thiết bị bán dẫn
-
Bơm dự phòng cho các ứng dụng chân không cao
Các tính năng và lợi ích
Độ
tin cậy - Quá trình đáng tin cậy và ổn định - bôi trơn hiệu quả ngay cả khi tải khí cao.
Mạnh mẽ
- Không làm ô nhiễm quá trình - hút dầu và không khí, bảo vệ trở lại.
Hiệu suất
- Tuổi thọ dài và không có sự cố - vòng bi lăn công nghiệp trên trục truyền động.
Đảm bảo
- Yên tâm - đã thử, thử nghiệm và tiêu chuẩn công nghiệp trong nhiều năm.
- Đáng tin cậy và ổn định - hiệu suất chân không cao.
tin cậy - Quá trình đáng tin cậy và ổn định - bôi trơn hiệu quả ngay cả khi tải khí cao.
Mạnh mẽ
- Không làm ô nhiễm quá trình - hút dầu và không khí, bảo vệ trở lại.
Hiệu suất
- Tuổi thọ dài và không có sự cố - vòng bi lăn công nghiệp trên trục truyền động.
Đảm bảo
- Yên tâm - đã thử, thử nghiệm và tiêu chuẩn công nghiệp trong nhiều năm.
- Đáng tin cậy và ổn định - hiệu suất chân không cao.
Thông số kỹ thuật
| Dịch chuyển | |
| 50Hz | 178 m 3 h -1 / 105 ft 3 phút -1 |
| 60Hz | 214 m 3 h -1 / 126 ft 3 phút -1 |
| Tốc độ (Pneurop) | |
| 50Hz | 160 m 3 h -1 / 94 ft 3 phút -1 |
| 60Hz | 196 m 3 h -1 / 115 ft 3 phút -1 |
| Số lượng giai đoạn | 2 |
| Chân không cuối cùng | |
| Không có chấn lưu khí (áp suất tổng) | 1 x 10 -3 mbar / 7,7 x 10 -4 Torr |
| Với chấn lưu khí (áp suất riêng phần) | 5 x 10 -3 mbar / 3,8 x 10 -3 Torr |
| Cuối cùng với Fomblin® | |
| Không có chấn lưu khí | 1 x 10 -2 mbar / 7,7 x 10 -3 Torr |
| Kết nối đầu vào | Mặt bích trống ISO63 có con dấu |
| Kết nối ổ cắm | Trung tâm mặt bích ISO40 khai thác |
| Áp suất đầu ra tối đa | Máy đo 0,5 bar |
| Áp suất đầu vào tối đa cho hơi nước | 20 mbar / 15 Torr |
| Tốc độ bơm hơi nước tối đa | 2,4 kg h -1 |
| Cân nặng | 204 kg / 449 lb |
| Đánh giá bảo vệ động cơ | IP55 |
| Động cơ điện | |
| 50Hz | 5,5 mã lực / 7,5 mã lực |
| 60Hz | 6,5 mã lực / 8,5 mã lực |
| Công suất dầu tiêu chuẩn | |
| tối đa | 25 lít |
| tối thiểu | 16 lít |
| Công suất dầu PFPE | |
| tối đa | 18 lít |
| tối thiểu | 6,5 lít |
| Dầu khuyên dùng | Ultragrade 70 |
| Phiên bản chuẩn bị PFPE | Fomblin® Y06 / 6 |
| Độ ồn | 75 dB (A) |
| Yêu cầu làm mát nước | 1,3 phút -1 |
Hydrocarbon Prepared -
Bơm tiêu chuẩn HC để sử dụng với dầu Ultragrade. Dầu được cung cấp với máy bơm
PFPE Chuẩn bị - FX
Những máy bơm này được lắp ráp và kiểm tra bằng chất lỏng PFPE. PFPE (Fomblin®) được mua riêng
Azide Tương thích - AZ
Tương tự như bơm hydrocarbon nhưng với các bộ phận bằng đồng và đồng thau được thay thế bằng các vật liệu phù hợp khác như thép không gỉ. Được cung cấp với dầu Ultragrade.
Phụ kiện cho bơm Edwards E2M175 :
ULTRAGRADE H11028010
ULTRAGRADE H11028011
ULTRAGRADE H11028013
DỊCH VỤ KIT E1 / 2M175 / 275 - 3000 HR : KIT001335
KIT E2M175 / 275 - DỊCH VỤ YR : KIT001345
DỊCH VỤ BƠM KIT E2M175 -3 YR : KIT001347
Bộ phụ tùng C & O E2M175 / 275 : A36601131
H02109076 B1 DIRECT VIT 30427
A34601067 BACK UP WASHER
A22305040 BALLAST FILTER E1M175
A22305041 BALLAST FILTER FELT
A27159633 BALLAST GASKET
A27159614 BALLAST GASKET DC501.5MM
A27159615 BALLAST GASKET DC501.5MM THICK
A25904601 BALLAST VALVE E1M80
A27159628 BOX GASKET
A27159416 DIAPHRAGM EDM15
A27159413 DISTRIBUTOR RUBBER
A27159619 DISTRIBUTOR VALVE BODY GASKET
H02104008 DOWTY SEAL 1" BSP MKH
H02104004 DOWTY SEAL 1/2" BSP MKD
H02104002 DOWTY SEAL 1/4" BSP MKB
H02104001 DOWTY SEAL 1/8" BSP MKA
A25972004 DRIVE PLATE FOR E2M175/275
21071030 ELEMENT,FLEXIBLE COUPLING
A27159621 END PLATE GASKET EM175/275
A27159620 EXHAUST VALVE GASKET 1.5MM THICK
A27159516 EXHAUST VALVE RUBBER
A27159517 EXHAUST VALVE RUBBER
A22304032 FILTER ELEMENT EM175/275
A27159526 FILTER GASKET EM175/275
22305011 FILTER,INLET
A34601070 GAS BALLAST JET EM175/275
A27159428 GASKET
A27159429 GASKET G/B ASSY E1M175/275
A20405021 HARDENED SLEEVE E1/2M1/275
A27159506 HV EXHAUST RUBBER ED
A27159505 HV EXHAUST VALVE RUB
A20405007 INNER RING TYPE IR35
B27158170 ISO63 TRAPPED O RING SEAL VITON®
22305014 KNITMESH
22305015 KNITMESH
A27159624 LID GASKET EM175
A27159625 LID GASKET EM275
A27159504 LV EXHAUST RUBBER ED
218963109 M6 ODDIE NUT
H02126047 O RING
H02126050 O RING 2 3/41DX3/16
H02120027 O RING BS 4518 0056
H02125026 O RING INLET FILTER
H02126117 O RING SEAL E1M175
H02126015 O RING VIT
H02126020 O RING VIT
H02126030 O RING VIT
H02125039 O RING VOR
H02125011 O RING VOR
H02125091 O RING VOR 0448
H02125116 O RING VOR 4A
H02122036 O'RING VIT 14.6ID X
02122036 O'RING,BUNA,14.3 X 2.4 MM 1
02125171 O'RING,BUNA,66.27 X 3.53 MM 1
02125181 O'RING,BUNA,78.74 X 5.33 MM 1
02126047 O'RING,VITON,56.52 X 5.33 MM 1
A27159627 OIL BOX GASKET
A01601089 OIL SIGHT GLASS
A00906058 OIL SIGHT GLASS CAP
P211284039 PIN,COTTER
A02800016 PISTON FACE
A26501020 PISTON RING EM175/275
26501020 RING,PISTON
A20404013 ROLLER BEARING NU208
211284039 S/S SPLIT PIN 1/16X
02109076 SEAL,SHAFT,VITON
H02109077 SIMBRIT SEAL 40-52-7 VITON
27102019 SPRING
27102023 SPRING
A27102022 SPRING E1M275
A25904603 VALVE E1M175
A34601042 VALVE PAD E1M175
A19201007 VALVE PISTON
20402127FR VANE,GX,1ST STAGE
20402129FR VANE,GX,1ST STAGE
20402087FR VANE,GX,2ND STAGE
20402098FR VANE,GX,OIL PUMP
A21001117 VOID FILL FITTING SP
H02125023 VOR 0213 EDM15
H02125055 VOR 0340 EDM15
H02125171 VOR 1171 O RING
H02125181 VOR 1181 O RING
H02109076 B1 DIRECT VIT 30427
A34601067 BACK UP WASHER
A22305040 BALLAST FILTER E1M175
A22305041 BALLAST FILTER FELT
A27159633 BALLAST GASKET
A27159614 BALLAST GASKET DC501.5MM
A27159615 BALLAST GASKET DC501.5MM THICK
A25904601 BALLAST VALVE E1M80
A27159628 BOX GASKET
A27159416 DIAPHRAGM EDM15
A27159413 DISTRIBUTOR RUBBER
A27159619 DISTRIBUTOR VALVE BODY GASKET
H02104008 DOWTY SEAL 1" BSP MKH
H02104004 DOWTY SEAL 1/2" BSP MKD
H02104002 DOWTY SEAL 1/4" BSP MKB
H02104001 DOWTY SEAL 1/8" BSP MKA
A25972004 DRIVE PLATE FOR E2M175/275
21071030 ELEMENT,FLEXIBLE COUPLING
A27159621 END PLATE GASKET EM175/275
A27159620 EXHAUST VALVE GASKET 1.5MM THICK
A27159516 EXHAUST VALVE RUBBER
A27159517 EXHAUST VALVE RUBBER
A22304032 FILTER ELEMENT EM175/275
A27159526 FILTER GASKET EM175/275
22305011 FILTER,INLET
A34601070 GAS BALLAST JET EM175/275
A27159428 GASKET
A27159429 GASKET G/B ASSY E1M175/275
A20405021 HARDENED SLEEVE E1/2M1/275
A27159506 HV EXHAUST RUBBER ED
A27159505 HV EXHAUST VALVE RUB
A20405007 INNER RING TYPE IR35
B27158170 ISO63 TRAPPED O RING SEAL VITON®
22305014 KNITMESH
22305015 KNITMESH
A27159624 LID GASKET EM175
A27159625 LID GASKET EM275
A27159504 LV EXHAUST RUBBER ED
218963109 M6 ODDIE NUT
H02126047 O RING
H02126050 O RING 2 3/41DX3/16
H02120027 O RING BS 4518 0056
H02125026 O RING INLET FILTER
H02126117 O RING SEAL E1M175
H02126015 O RING VIT
H02126020 O RING VIT
H02126030 O RING VIT
H02125039 O RING VOR
H02125011 O RING VOR
H02125091 O RING VOR 0448
H02125116 O RING VOR 4A
H02122036 O'RING VIT 14.6ID X
02122036 O'RING,BUNA,14.3 X 2.4 MM 1
02125171 O'RING,BUNA,66.27 X 3.53 MM 1
02125181 O'RING,BUNA,78.74 X 5.33 MM 1
02126047 O'RING,VITON,56.52 X 5.33 MM 1
A27159627 OIL BOX GASKET
A01601089 OIL SIGHT GLASS
A00906058 OIL SIGHT GLASS CAP
P211284039 PIN,COTTER
A02800016 PISTON FACE
A26501020 PISTON RING EM175/275
26501020 RING,PISTON
A20404013 ROLLER BEARING NU208
211284039 S/S SPLIT PIN 1/16X
02109076 SEAL,SHAFT,VITON
H02109077 SIMBRIT SEAL 40-52-7 VITON
27102019 SPRING
27102023 SPRING
A27102022 SPRING E1M275
A25904603 VALVE E1M175
A34601042 VALVE PAD E1M175
A19201007 VALVE PISTON
20402127FR VANE,GX,1ST STAGE
20402129FR VANE,GX,1ST STAGE
20402087FR VANE,GX,2ND STAGE
20402098FR VANE,GX,OIL PUMP
A21001117 VOID FILL FITTING SP
H02125023 VOR 0213 EDM15
H02125055 VOR 0340 EDM15
H02125171 VOR 1171 O RING
H02125181 VOR 1181 O RING
