Bàn hút chân không cho máy phay cnc cho máy mài

Bàn hút chân không

Bàn hút chân không giữ phôi bằng lực hút chân không, trong quá trình gia công CNC. Bàn hút chân không giữ phôi máy gia công bao gồm: Măm cặp chân không (Vacuum Chucks), đồ gá phôi dùng chân không (Vacuum Fixtures) và hệ thống bàn kẹp chân không (Vacuum Clamping Table), giúp nâng cao năng suất tuyệt vời cho bất kỳ xưởng gia công cơ khí nào, đặc biệt hữu ích cho việc gia công khuôn mẫu nhanh và gia công tấm (ví dụ: bảng hiệu và bảng điện tử).Chi tiết mỏng không bị trầy xước cong vênh.

Ưu điểm tổng thể của bàn hút chân không cho máy gia công

Thao tác nhanh, giảm thiểu số lần gá phôi
Định vị chính xác khi gá phôi
Phôi được giữ cố định bởi lực lớn hơn so với bàn kẹp
Không làm trầy bề mặt sản phẩm
Kẹp được những chi tiết dạng mỏng
Hút và nhả chi tiết ngay tức thì

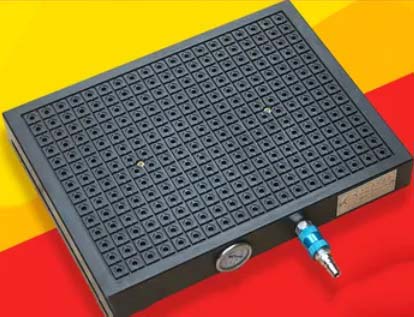

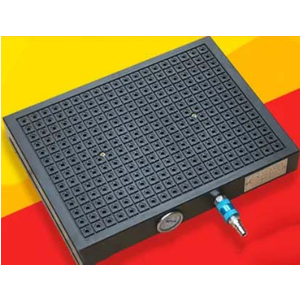

Bàn hút chân không dạng ô cờ kết hợp với giăng cao su làm kín

Bàn hút có cấu tạo gồm các đường rãnh ngang dọc song song nhau trên bề mặt bàn. Tùy vào kích thước sản phẩm cần gia công, bạn đặt đường gioăng đi theo biên dạng cuả chi tiết vào các rãnh để kín khí.

Bề mặt của bàn chân không lưới (grid) chỉ bao gồm các rãnh được khoét xen kẻ như lưới, được kết nối với một vài lỗ khoan hút chân không. Khi chèn gioăng cao su vào rãnh và đặt mặt phôi kim loại lên, ta đã có thể tạo ra một buồng kín khí. Khi bật bộ điều khiển lực hút chân không, buồng khí được rút hết khí dẫn để có 1 lực giữ chặt phôi xuống gioăng.

Ưu điểm của bàn hút chân không dạng ô cờ

Với độ không đồng đều đáng kể, khoảng một milimet có thể được cân bằng bằng dây gioăng cao su. Đối với các ứng dụng gia công khó khăn hơn, dây gioăng cao su hình chữ nhật thường được sử dụng.Dưới lực hút chân không phôi ép dây cao su, do đó phôi áp sát chặt trực tiếp lên bề mặt nhôm của bàn, tạo ra độ chính xác tuyệt đối.
Vì hệ thống vẫn được đóng kín trong toàn bộ quá trình hoạt động của máy, Máy không cần yêu cầu quá nhiều lưu lượng hút được tạo ra từ bộ điều khiển chân không. Đầu ra rất nhỏ của 80-95% chân không là đủ, do đó loại bàn hút chân không này tiết kiệm khí.

Loại bàn này tạo ra lực hút, lực giữ phôi mạnh nhất
