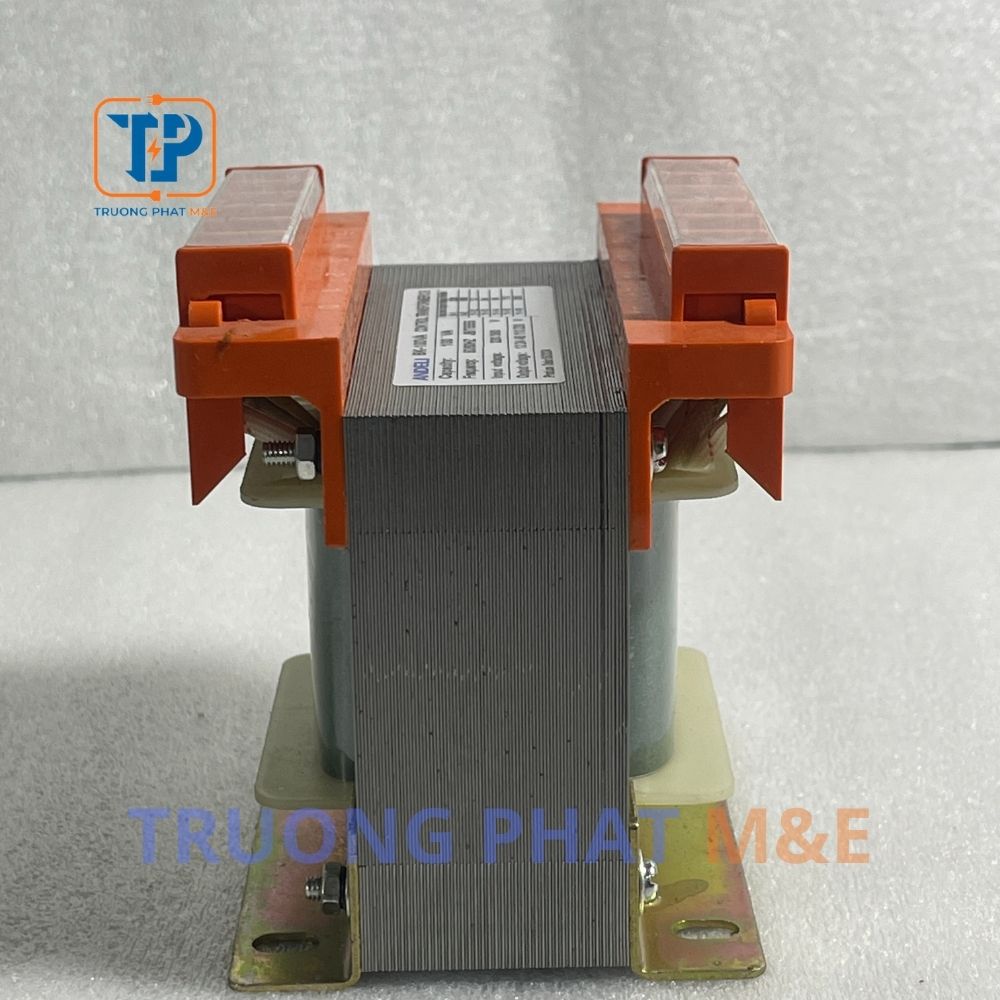

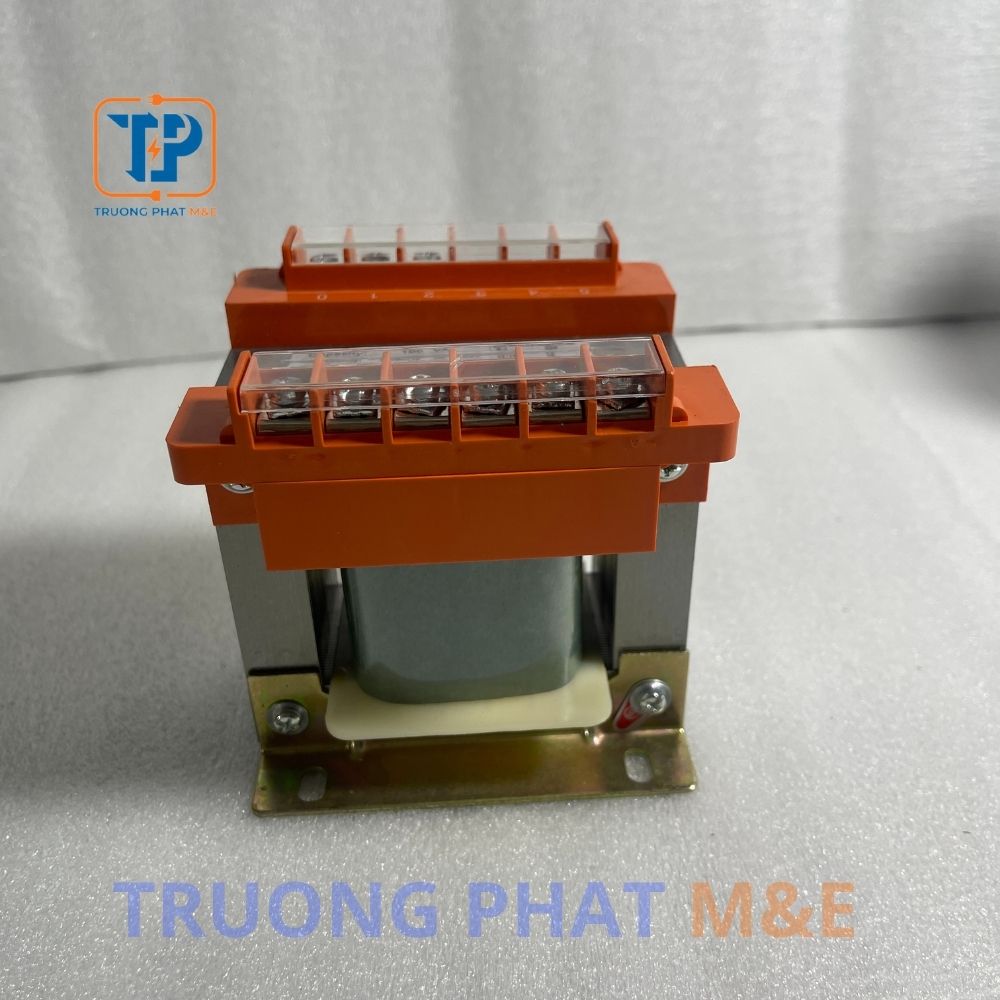

Biến áp điều khiển BK-100VA là thiết bị có chức năng chuyển đổi, 1 giá trị điện áp đầu vào, thành nhiều đầu ra có các giá trị khác nhau
Được sử dụng trong các hệ thống:
+ Cấp nguồn điều khiển cách lý cho các mạch điều khiển
+ Cấp nguồn điều khiển cho công nghiệp, dân dụng
+ Cấp nguồn cho hệ thống chiếu sáng…
Biến áp điều khiển BK-100VA cung cấp nguồn điện có chất lượng cao, ổn định, cách ly được các sóng hài, có tác động xấu đến thiết bị.
Sử dụng Biến áp điều khiển BK-100VA sẽ đảm bảo sự an toàn cho người vận hành.
Các thông số kỹ thuật của biến áp điều khiển BK-100VA:
+ Biến áp điều khiển 1 pha loại BK-100VA
+ Công suất đầu ra biến áp: 100VA
+ Tần số hoạt động: AC 50Hz/ 60Hz
+ Điện áp đầu vào (loại thông dụng): 380/220VAC
+ Điện áp đầu ra (loại thông dụng): 220/110/36/24/12VAC
Các thông số kỹ thuật chi tiết Biến áp điều khiển BK-100VA:

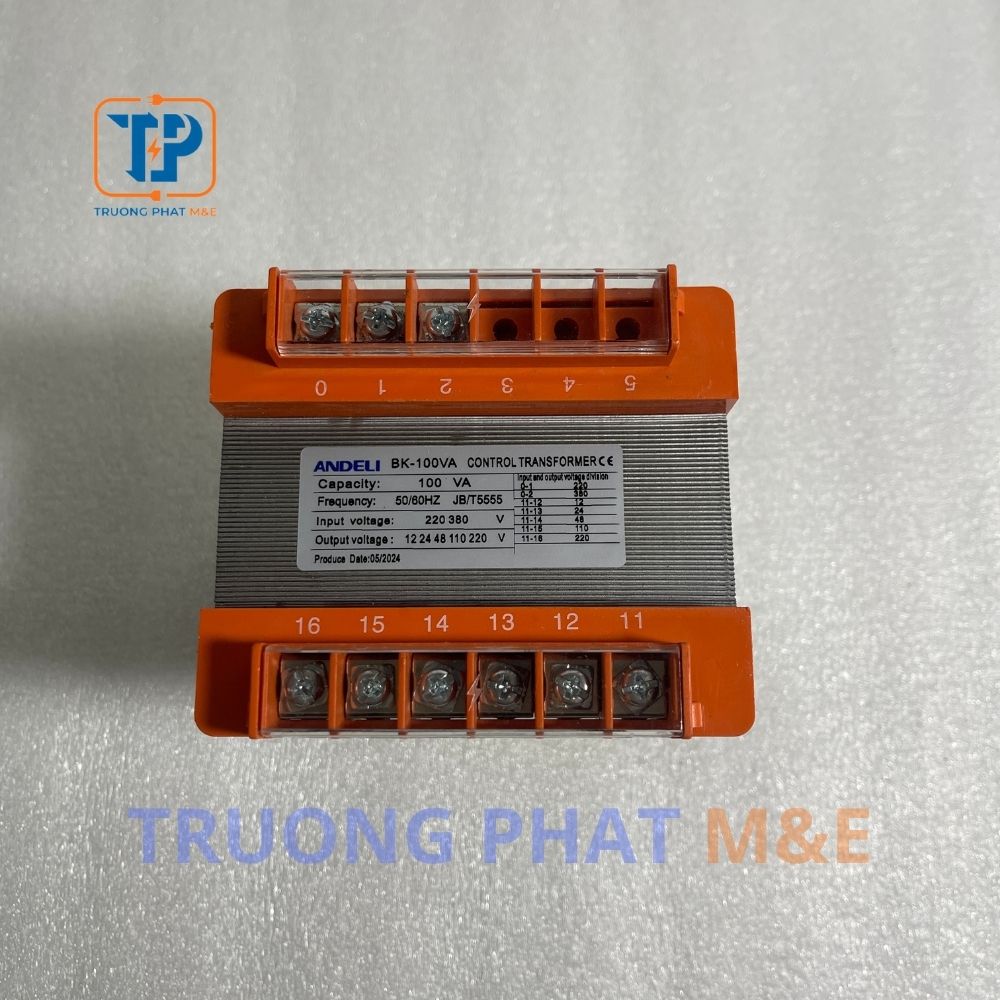

Hướng dẫn đấu nối Biến áp điều khiển BK-100VA:
+ Đấu nối đầu vào:
Biến áp điều khiển BK-100VA có hai đầu vào:
- Càu đấu số 0- 1: Điện áp 220VAc
- Càu đấu số 0- 2: Điện áp 380VAc
+ Đấu nối đầu ra:
Biến áp điều khiển BK-100VA có 5 đầu ra:
- Cầu đấu số 11-12: Điện áp ra 12VAC
- Cầu đấu số 11-13: Điện áp ra 24VAC
- Cầu đấu số 11-14: Điện áp ra 36VAC
- Cầu đấu số 11-15: Điện áp ra 110VAC
- Cầu đấu số 11-16: Điện áp ra 220VAC
Hướng dẫn sử dụng và chọn Biến áp điều khiển BK-100VA:
- Trước khi lựa chọn biến áp ta cần căn cứ vào các thông số sau:
+ Điện áp đầu vào: 220VAC hay 380VAC
+ Điện áp đầu ra của tải: 12VAC, 24VAC, 36VAC, 110VAC, 220VAC
+ Công suất đầu ra của tải : Công suất của biến áp điều khiển phải lớn hơn tối thiểu 10% công suất của các phụ tải
Có như vậy biến áp mới hoạt động hiệu quả và tuổi thọ cao.
- Trước khi sử dụng ta cần kiểm tra các điện áp đầu vào , điện áp đầu ra của biến áp đã đúng với các thông số kỹ thuật chưa?
Và phải đấu đúng đầu ra của biến áp với điện áp sử dụng của phụ tải.
Nếu đấu sai có thể dẫn tới cháy thiết bị.
