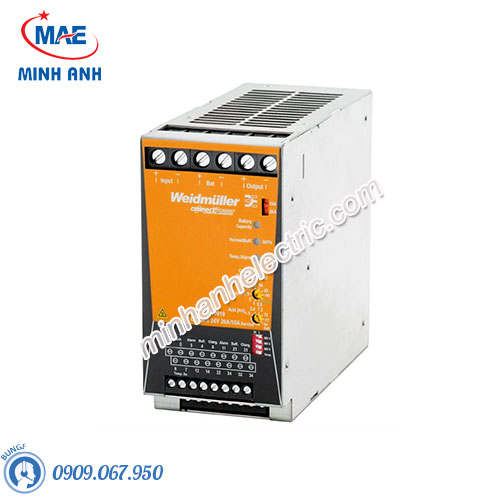

Bộ lưu điện Weidmuller CP DC UPS 24V 20A/10A

Bộ lưu điện Weidmuller CP DC UPS 24V 20A/10A

a) Thông số Bộ lưu điện Weidmuller CP DC UPS 24V 20A/10A

- Mã hàng: 1370050010

- Loại sản phẩm: bộ nguồn

- Mô-đun pin

Tùy chọn kết nối song song: có, tối đa 2

Điện áp định mức: 24 V

Phương tiện lưu trữ: 1,3 Ah, 3,4 Ah, 7,2 Ah, 12 Ah, 17 Ah, Có thể chỉnh bằng nút xoay

- Giao diện vận hành và đầu vào điều khiển

Chức năng: Công tắc DIP Đảo ngược đầu ra bóng bán dẫn, hoạt động không cần đầu dò nhiệt độ

Công tắc chọn dòng điện đầu ra 20 A, 10 A

Ngắt kết nối từ xa (Khóa liên động): Có

Pin công tắc chọn 1,3 Ah, 3,4 Ah, 7,2 Ah, 12 Ah, 17 Ah, Không dùng pin.

Thời gian bộ đệm chuyển đổi bộ chọn 0,5 phút, 1 phút, 3 phút, 5 phút, 10 phút, 20 phút, 30 phút, 45

phút, ∞, ∞ w/0

Đầu dò nhiệt độ NTC: 100 kΩ

- Dữ liệu điện tổng quan

Thời gian dự trữ: Tùy thuộc vào pin kết nối

Chân clip-in: Kim loại

Giới hạn dòng điện: > 120% IN

Hiệu suất: ≥ 96% chế độ bình thường (pin đang được sạc), ≥ 98% chế độ bình thường (pin đã được

sạc), ≥ 98% chế độ dự trữ

Vỏ: Kim loại, chống ăn mòn

MTBF (Thời gian trung bình giữa các lỗi): Theo Tiêu chuẩn SN 29500

Thời gian hoạt động (giờ), tối thiểu: 1,860,000 giờ (ở nhiệt độ môi trường 25 °C, điện áp đầu vào 24 V,

công suất đầu ra 240 W, chu kỳ làm việc 100%)

Thời gian hoạt động (giờ), tối thiểu: 906,400 giờ (ở nhiệt độ môi trường 40 °C, điện áp đầu vào 24 V,

công suất đầu ra 240 W, chu kỳ làm việc 100%)

Vị trí lắp đặt, lưu ý cài đặt: Ngang trên thanh ray lắp TS35. Cách lắp đặt 50 mm ở phía trên & dưới để có

không khí lưu thông. Có thể lắp đặt cạnh nhau mà không cần khoảng trống giữa chúng.

Công suất hao phí: < 10 W

Bảo vệ chống ngược điện áp từ tải: 32…34 V DC

Mức độ bảo vệ: IP20

Bảo vệ ngắn mạch: Có

Loại lưu trữ: 1.3 Ah, 3.4 Ah, 7.2 Ah, 12 Ah, 17 Ah, Lựa chọn được bằng công tắc xoay

- Đầu vào:

Tiêu thụ dòng điện DC tối đa: 200 mA (không có pin), tối đa 0.5 A (với pin đã sạc đầy)

Dòng điện đầu vào: ≤ 13A (cho 10A), ≤ 23A (cho 20A)

Điện áp đầu vào định mức: 24 V DC

Phương pháp kết nối dây: Kết nối bằng vít

Đầu ra:

Dòng điện liên tục đầu ra @ Điện áp định mức: 24 A @ 45 °C, 20 A @ 60 °C, 15 A @ 70 °C

Dòng điện định mức cho Điện áp định mức (Unom): 20 A @ 60 °C

Dòng điện đầu ra tối đa: 24 A

Điện áp đầu ra, chú ý: Vo = Vin – 0.2 V trong điều kiện hoạt động bình thường (Imax), Vo = Vin – 0.3 V

khi cấp điện từ pin (I max)

Tùy chọn kết nối song song: Có, tối đa 2, Có, với module điốt

Bảo vệ chống ngược điện áp: Có

Điện áp đầu ra định mức: 24 V DC ± 1 %

Hệ số nhiệt độ: – 48 mV / °C

Bộ cảm biến nhiệt độ: NTC 100 kΩ
