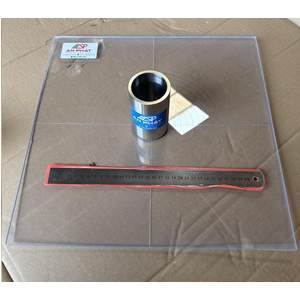

• Bộ thí nghiệm chảy vữa Suttard
  • Model: Suttard
  • Xuất xứ: Trung Quốc
  • Phù hợp tiêu chuẩn: TCVN 9204 2012



Bộ thí nghiệm chảy vữa Suttard được dùng để xác định độ chảy của vữa xi măng trộn sẵn không co theo tiêu chuẩn TCVN 9204 2012

1. Thông số kỹ thuật:

- Kích thước ống trụ: Đường kính trong 50mm; Chiều cao ống: 100mm; chiều dày thành ống: 3mm

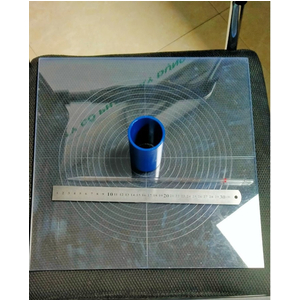

- Tấm đáy bằng mica trong suốt có kích thước 350x350mm, phía dưới có các đường tròn đồng tâm với đường kính cách đều nhau 10mm từ 50mm đến 300mm

- Thước lá: 500mm/1mm

2. Cung cấp:

- Ông chuẩn, Tấm đế, thước lá

3. Các bước tiến hành:

- Đem mẫu đất đã cân cho vào bình tam giác dung tích 500 cm3 hoặc lớn hơn, chế vào bình khoảng 200 cm3 nước cất, dùng đũa thủy tinh khuấy đều dung dịch rồi để ngâm từ 18 h đến 24 h;

- Cho thêm vào bình 1 cm3 dung dịch NH4OH 25 %, đậy bình bằng phễu thủy tinh hoặc nút có bộ phận làm lạnh (hệ thống ống ruột gà); đặt bình lên bếp cát đun sôi với thời gian tính từ lúc bắt đầu sôi không ít hơn 1 h. Để nguội bình đến nhiệt độ trong phòng, dùng đũa khuấy kĩ để huyền phù không bám vào đáy bình; đổ toàn bộ huyền phù trong bình ra cối và phải đảm bảo trong bình không còn bám dính một hạt đất nào. Dùng chày nghiền kĩ huyền phù (chú ý không làm đổ huyền phù ra ngoài);

- Đặt phễu thủy tinh đường kính lớn lên ống lường đã được rửa sạch, để sàng 0,1 mm (sàng phải lọt trong phễu) lên phễu; đổ huyền phù qua sàng để rửa trôi các hạt nhỏ hơn 0,1 mm xuống ống lường, dùng quả lê cao su hỗ trợ cho việc rửa và làm sạch các hạt trên sàng 0,1 mm;

CHÚ THÍCH:

1. Có thể rửa trôi các hạt nhỏ hơn 0,1 mm, bằng cách cho sàng 0,1 mm vào khay men, đổ huyền phù lên sàng, dùng nước cất để rửa sạch các hạt trên sàng với sự hỗ trợ của bình phun tia hoặc quả lê cao su, đổ huyền phù lọt sàng vào ống đo (ống lường) để phân tích.

2. Lượng nước dùng để rửa không nên quá nhiều để đảm bảo huyền phù lọt sàng khi đổ vào ống lường không vượt quá  1000 cm3.

- Đem nhóm hạt trên sàng 0,1 mm đựng vào dụng cụ thích hợp sấy khô ở nhiệt độ (105 Tiêu chuẩn Việt Nam TCVN 4198:2014 về đất xây dựng - các phương pháp xác định thành phần hạt trong phòng thí nghiệm

 0,5 ) 0C đến khối lượng không đổi. Sau đó sàng qua rây 0,25 mm. Cân khối lượng trên sàng và lọt sàng.
- Đặt ống lường chứa huyền phù lên mặt bàn phẳng, vững chắc, cho thêm nước cất vào ống lường đến vạch chia 1000 cm3; Dùng que khuấy chuyên dùng, khuấy huyền phù từ trên xuống dưới, từ dưới lên trên từ 15 lần đến 20 lần để các hạt phân bố đều trong huyền phù. Kiểm tra nếu thấy huyền phù còn kết tủa lắng xuống đáy ống lường, cần cho 25 cm3 dung dịch Pirophotphat natri (Na2P2O7) 4 % hoặc Hexametaphotphat natri (NaPO3)6 4 % vào trong huyền phù một lượng vừa đủ để phá keo (dùng ống hút nhỏ ít một vào ống lường, khuấy dung dịch lên kiểm tra huyền phù, nếu không còn kết tủa là được);

-  Dùng que khuấy chuyên dùng, khuấy đảo đều huyền phù từ trên xuống dưới, từ dưới lên trên, thời gian 1 min (khoảng 30 lần kéo lên đẩy xuống), ngừng khuấy, lấy que khuấy ra khỏi ống đo, cho vào ống lường có chứa nước cất, ghi thời điểm thôi khuấy, (dùng đồng hồ bấm giây để đo thời gian), sau khoảng 15 s đến 20 s nhẹ nhàng thả tỉ trọng kế vào trong huyền phù sao cho tỉ trọng kế nổi tự do ở trung tâm ống lường không chạm vào thành ống. Tiến hành đọc số đo (R0) trên cán phao tỉ trọng kế theo mép trên của mặt cong huyền phù ở các thời điểm: 30 s, 1 min, 2 min, 5 min kể từ khi ngừng khuấy, thời gian đọc trị số R0 tại mỗi thời điểm không quá 5 s đến 7 s ; lấy tỉ trọng  kế ra khỏi huyền phù cho vào ống lường có chứa nước cất, đo nhiệt độ huyền phù chính xác đến 0,5 0C;

-  Khuấy lại huyền phù theo 5.3.4.6, nhẹ nhàng thả tỉ trọng kế vào huyền phù và đọc số đo (R0) tại các thời điểm sau: 15 min; 30 min; 1 h; 2 h; 3 h; 4 h kể từ khi ngừng khuấy; (thời gian đọc có thể  kéo dài đến 24 h hoặc dài hơn tùy theo yêu cầu phân tích mẫu). Mỗi lần đọc xong số đo nhẹ nhàng lấy tỉ trọng kế ra khỏi huyền phù, lau sạch thả vào ống lường có chứa nước cất; đo nhiệt độ của huyền phù chính xác đến 0,5 0C.

CHÚ THÍCH:

1. Tại mỗi thời điểm đọc nên thả tỉ trọng kế trước từ 5 s đến 10 s và hơi sâu hơn lần đọc trước một chút để tỷ trọng kế chóng ổn định.

2. Để tiện lợi, khi đọc tỉ trọng kế loại B, có thể bỏ hàng đơn vị tức là bỏ số 1 và dịch dấu phẩy sang phải 3 chữ số, ví dụ: với vạch khắc 1,0252 được đọc và ghi là 25,2. Khi đọc tỉ trọng kế loại A phải đọc chính xác đến 0,1.
