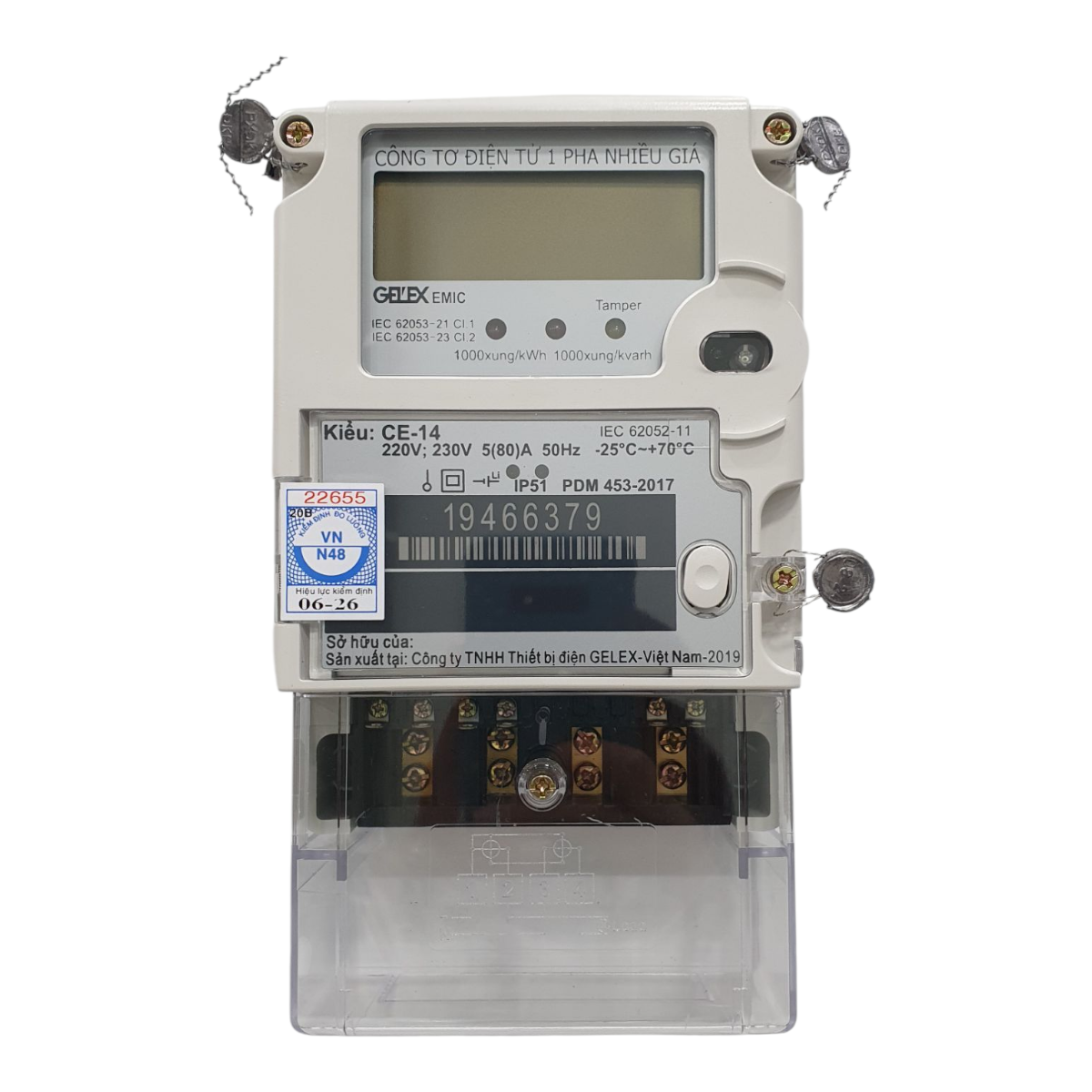

Công tơ điện tử 1 pha 3 biểu giá EMIC CE-14 5(80)A
Công tơ điện tử 1 pha EMIC CE14 là dạng công tơ điện tử 1 pha 3 biểu giá (Cao Điểm, Thấp Điểm, Bình Thường).
Các thông số chính của công tơ điện tử 1 pha 3 biểu giá EMIC CE-14
- Điện áp danh định pha : 220-240VAC
- Tần số danh định : 50Hz
- Dòng điện định mức : 5A
- Dòng điện quá tải : 80A
- Dải điện áp giới hạn làm việc danh định : 0.9-1.1 Un
- Cấp chính xác : 1
- Số biểu giá : 3
Cấu tạo công tơ điện tử 1 pha 3 biểu giá EMIC CE-14
- Đế công tơ bằng nhựa PC ABS có cơ tính cao, chịu va đập mạnh, chống cháy, trên đế có bố trí cổng RS-485 cho việc truyền thông và các đầu xung kiểm hữu công và vô công, xung thời gian.
- Ổ đấy dây bằng nhựa PC ABS, chứa các đầu nối dây điện áp và dòng điện bằng đồng khối mạ Niken màu trắng sáng, có các vít bắt dây dẫn điện, đảm bảo tiếp xúc tốt và không bị gỉ.
- Nắp công tơ Nắp công tơ bằng nhựa PC ABS, vùng của sổ hiển thị là nhựa PC trong suốt, chịu va đập mạnh, chịu nhiệt độ cao, chịu tia cực tím, chống cháy. Trên nắp có 2 phím bấm điều khiển và cổng giao tiếp quang học.
- Nắp che ổ đấy dây Nắp che ổ đấu dây bằng nhựa PC ABS đảm bảo che kín đầu nối và cáp đấu, chịu va đập, chống cháy.
- Bo mạch điện tử của công tơ được thiết kế trên cơ sở các linh kiện chuyên dụng của các hãng nổi tiếng trên thế giới. Mạch điện nhỏ gọn, làm việc tin cậy, đơn giản trong sửa chữa và bảo trì.
- Mạch điện được gia công hàn dán và kiểm tra hiệu chỉnh trên dây chuyền công nghệ hiện đại của Tây Âu và Nhật Bản.
- Bo mạch sau khi chế tạo xong được sơn phủ bề mặt để nhiệt đới hoá, đảm bảo hoạt động tốt trong điều kiện độ ẩm của không khí tới 95%. Sau đó được lắp chặt vào đế công tơ bằng 3 chốt định vị và 2 vấu cài, đảm bảo không bị lung lay, xô lệch khi vận chuyển.
- Màn hiển thị LCD Màn hiển thị LCD của công tơ là loại màn hình tinh thể lỏng, có kích thước lớn, có khả năng hiển thị nhiều thông số, chịu được nhiệt độ cao tới 750C và tia cực tím phù hợp với điều kiện nhiệt đới hoá và thời tiết Việt Nam.
- Pin Công tơ sử dụng Pin Lithium có tuổi thọ 10 năm trong điều kiện làm việc liên tục trên lưới điện và ít nhất 2 năm bảo quản công tơ trong kho.
Các thông số chính của công tơ điện tử 1 pha 3 biểu giá EMIC CE-14
- Điện áp danh định pha : 220-240VAC
- Tần số: 50Hz
- Dòng điện: 5(80)A
- Hằng số công tơ: 1000 xung/kWh và 1000xung/kVarh
- Cấp chính xác : hữu công 1, vô công 2
- Số biểu giá lập trình sẵn: 3 (giờ cao điểm, thấp điểm, bình thường)
- Trọng lượng: 1kg
- Kích thước: L 220 x W 130 x H 86
Nguyên lý hoạt động:
- Sơ đồ khối của công tơ
- Khối xử lý trung tâm (vi xử lý G80F903E) thực hiện nhiệm vụ thu thập, tính toán, xử lý và điều khiển chức năng hoạt động của công tơ. Khối chức năng này thiết kế dự trên các tính năng của IC chuyên dụng bao gồm: Vi điều khiển khả trình với 16kB bộ nhớ chương trình, tích hợp 512B bộ nhớ eeprom, hỗ trợ giao tiếp truyền thông UART&SPI. Dựa trên các tính năng này các mạch điện chức năng khác được thiết kế để tương thích tạo ra chức năng hoạt động của công tơ.
- Mạch tín hiệu đo lường bao gồm các phần tử: Shunt đo dòng điện (Imax=80A), mạch biến đổi tín hiệu đo lường (mạch chia áp điện trở và mạch lọc RC), IC đo năng lượng 1 pha chuyên dụng BL930.
- Bộ nhớ EEPROM theo chuẩn giao tiếp I2C được thiết kế để lưu trữ các dữ liệu hoạt đông của công tơ.
- Khối hiển thị màn hình LCD kiểu panel 1 hàng, có 1 số kí tự đặc biệt được sử dụng để hiển thị thông tin điện năng hữu công (kWh) tổng. Khối phát xung năng lượng (đèn LED đỏ) 1000 xung/kWh phục vụ kiểm định công tơ và khối cảnh báo phát hiện dòng điện rò.
Sơ đồ đấu dây công tơ điện tử 1 pha 3 giá CE-14
Cam kết mua hàng tại congtodien.net
- Sản phẩm công tơ điện tử 1 pha 3 giá CE-14 khi giao hàng đến quý khách hàng sẽ đi kèm với giấy chứng nhận xuất xưởng của hãng (tờ A5 nằm trong hộp công tơ), nếu quý khách hàng chọn mua hàng có kiểm định tại đơn vị thứ 3 (như ETC2, hoặc Quates 3, ETC1, Quates 1) sẽ đi kèm với giấy chứng nhận kiểm định.
- Thiết bị công tơ điện tử 1 pha 3 giá CE-14 sẽ được bảo hành 18 tháng kể từ ngày giao hàng và 1 đổi 1 trong vòng 12 tháng nếu có lỗi của nhà sản xuất. Ngoài ra trong hộp công tơ sẽ có đi kèm với sách hướng dẫn sử dụng.
