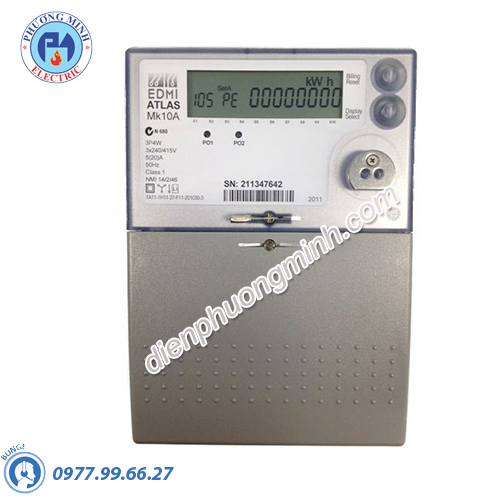

Công tơ điện tử 3 pha 3 giá trực tiếp EDMI - Model Mk10A

Công tơ điện tử 3 pha 3 giá trực tiếp EDMI - Model  Mk10A

Công tơ điện tử 3 giá trực tiếp Mk10A. Điện kế điện tử, công tơ điện tử 3 pha đa chức năng đa biểu giá, công tơ điện 2 chiều, công tơ đo đếm điện năng 2 chiều giao nhận.

Hãng sản xuất: EDMI

Thông số kỹ thuật:

Đo lường

- Cấp chính xác 0.5s và 1

- Theo tiêu chuẩn IEC 62052-11, 65023-21, 62053-22, 62053-23

- Sơ đồ đấu dây: 3 pha 3 dây hoặc 3 pha 4 dây

Điện áp và nguồn cung cấp

- Định mức: 57-240V ( giữa pha và trung tính)

- Dãy điện áp hoạt động: 52-290V

- Công suất tổn hao: <10VA/pha, theo IEC 62053-61, 1998

- Tần số: 45-65Hz

Dòng điện:

- Đo gián tiếp: 1/4A, 1/10A v 5/20A

- Điện kế đo gián tiếp: chịu đựng gấp 20 lần dòng điện cực đại trong 0.5 giây

- Đo trực tiếp: 5/100A, 10/100A (cấp chính xác 1 hoặc 2)

- Điện kế đo gián tiếp: chịu đựng gấp 30 lần dòng điện cực đại trong 0.5 chu kỳ

- Công suất tổn hao: <0.5VA/pha

Giá trị điện năng được đo đạc:

- 3 phần tử, 4 góc phần tư

- Điện năng hữu công, vô công và biểu kiến (Wh, varh, VAh)

- Trị tuyệt đối Wh, varh, VAh.

- Pha A, B, C và tổng 3 pha.

Các thông số hiển thị và đo đạc khác:

- Cơng suất: W, Var, VA

- Điện áp, dòng điện hiệu dụng (3 pha)

- Hệ số công suất, tần số, góc lệch pha

- Chỉ thị đo chất lượng nguồn điện

- Tổn hao do sóng hài bậc cao

- Hiển thị dạng sin.

Ngõ vào và ng ra chế độ xung:

+ Tối đa 4 I/O, nối đất độc lập, cách ly chịu được điện áp 4KV.

+ Các lựa chọn: ngõ vào tích cực/thụ động, Ng ra S0/BOSFET/rờ le

+ Điện áp ngõ vào thụ động: 5V, 12V, 24V, 110V, 240V

+ Điện áp ngõ vào tích cực: 12V

+ Điện áp ngõ ra BOSFET:  tối đa 240V, 100mA

+ Điện áp ngõ ra S0: tối đa 27V, 27mA

+ Điện áp ngõ ra rờ le: 240V, 5A/2A

Nhiệt độ:

- Hoạt động: -250C to +600C

- Giới hạn: -250C to +700C

- Lưu trữ: -400C to +800C

- Độ ẩm: tới 95%

- Cấp bảo vệ: IP54

- Chống sương muối (IEC 60068-2-11)

Đồ thị phụ tải:

- Tích hợp giải pháp AMI

- Bộ nhớ đến 2.1MB

- Khả năng lưu 3600 ngày (10 năm)- lưu trữ (2 kênh, khoảng dừng 30 phút)

- 32 kênh lưu

- Khoảng lưu có thể lập trình được từ 1 phút đến 60 pht

- Có hai bản lưu độc lập.

- Đọc các giá trị điện năng/ giá trị tức thời, ngõ vào có tín hiệu xung.

- Có khả năng lưu trữ giá trị đọc trung bình, cực đại và cực tiểu.

Kích thước vật lý

- Tiêu chuẩn: dài 292.5mmx rộng 175mmx dày 94mm

Đồng hồ thời gian và lịch:

- Sai số khoảng 15giây/ tháng

- Thời gian lưu dự phòng: 10 năm (pin Lithium)

- Quản lý thời gian bằng thạch hoặc đồng bộ theo tần số chính của lưới

Thời gian sử dụng:

- 8 biểu giá và 1 biểu tổng

- 32 thanh ghi chiều nhận và chiều phát

- 200 ngày đặc biệt có thể lập trình được

- Hàng ngày, hàng tuần, hàng năm và ngày đặc biệt.

- Có thể lập trình 200 ngày đặc biệt

- Có thể có 61 khoảng lưu gi trị trước đó.

- Ghi nhận giá trị công suất cực đại theo khối hoặc vòng.

Màn hình hiển thị tinh thể lỏng:

- Màn hình 7 đoạn

- 60 mn hình hiển thị do người dạng chọn

- Lỗi cảnh báo có thể định nghĩa được

- Hiển thị khi mất nguồn điện lưới.

Bảo mật

- Có nhiều mức độ bảo mật (tn người sử dụng, mật m tích hợp khi truy cập)

- Có đến 7 cấp bảo mật độc lập

Giao tiếp:

- Cục bộ- cổng quang chuẩn FLAG (IEC 62056-21) hay ANSI loại 2 (ANSI C12.18)

- RS232 với nguồn Modem (hỗ trợ 2/3G)

- RS485 kết nối nhiều điểm (2 hay 4 dy, RJ45 hoặc cọc bắt vít)

- Có khả năng giao tiếp UDP/IP/PPP/GPRS

- Tương thích với cơng nghệ Zigbee v MV-90TM
