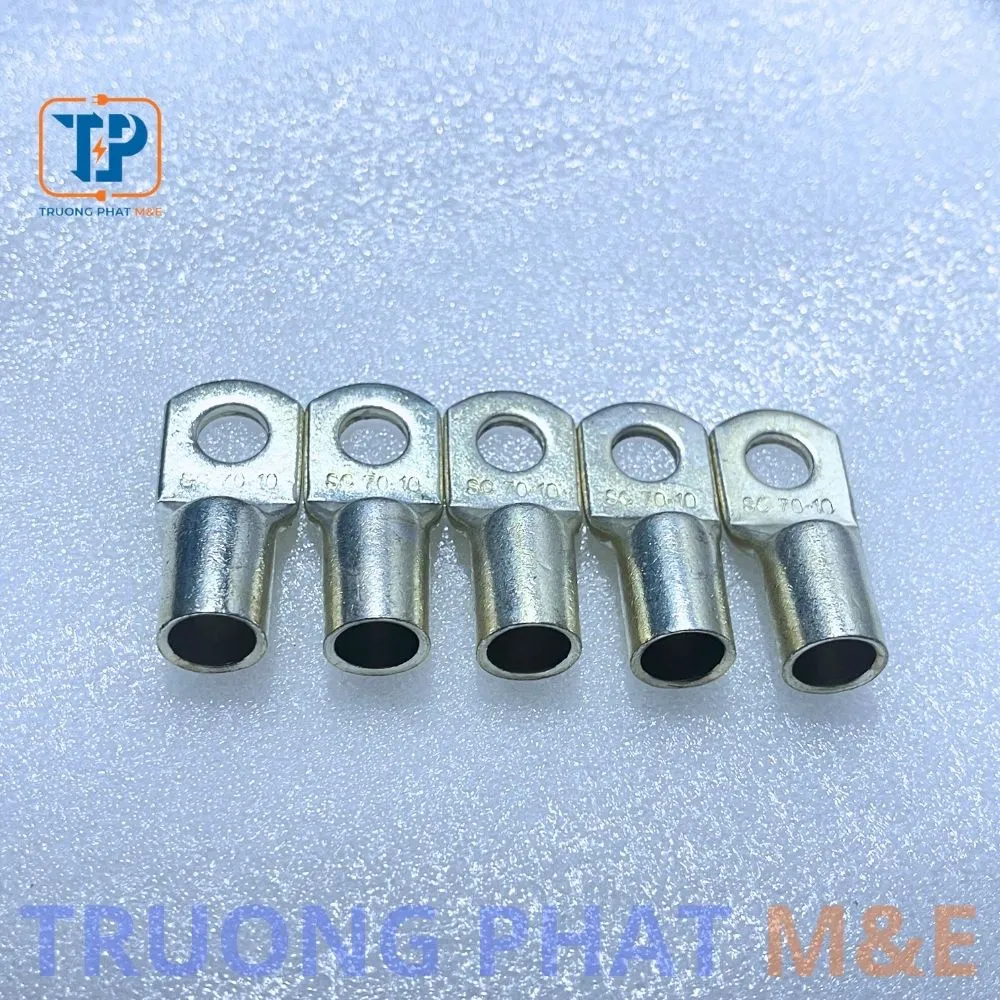

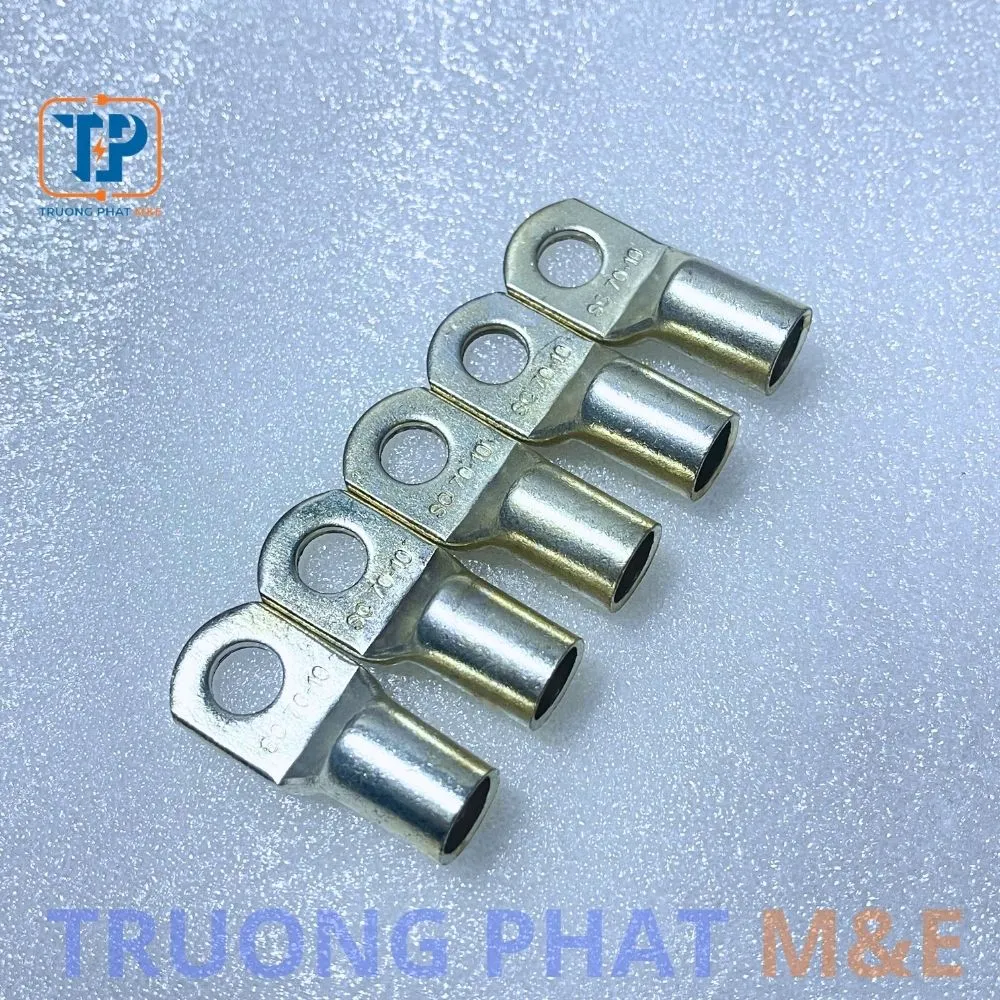

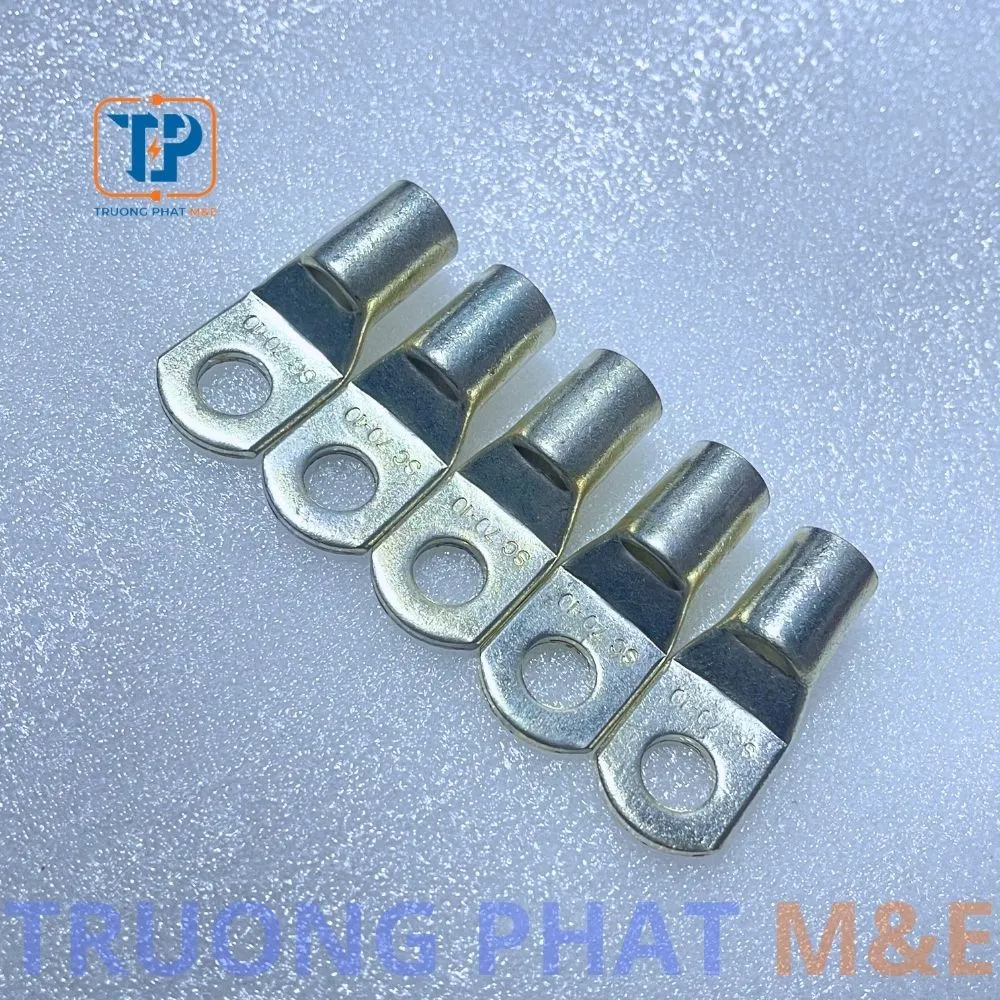

Đầu cos đồng SC 70-10

⚡ Tổng quan đầu cos đồng SC 70-10

Đầu cos đồng SC 70-10 là phụ kiện chuyên dụng để đấu nối dây dẫn tiết diện lớn 70mm² vào các thiết bị điện công suất cao thông qua bulong M10. Đây là size cos rất phổ biến trong tủ điện tổng, trạm điện, hệ thống điện mặt trời, inverter công suất lớn.

Thiết kế theo chuẩn SC (JIS/IEC) giúp đầu cos ôm sát lõi dây, tiếp xúc điện tối ưu, hạn chế phát nhiệt tại điểm nối – yếu tố cực kỳ quan trọng với dòng điện lớn.

🏗 Ứng dụng thực tế (Unique Angle)

Trong thực tế thi công, SC 70-10 thường được dùng khi:

Dây nguồn từ MCCB/ACB ra thanh cái
Đấu dây DC/AC trong inverter điện mặt trời
Kết nối cáp động lực 70mm² trong nhà xưởng
Hệ thống tủ điện tổng – MSB – MDB

📌 Lưu ý quan trọng:
Nhiều công trình chọn sai lỗ cos (M8 thay vì M10) dẫn tới:

Không siết đủ lực
Phát sinh tia lửa điện
Nóng cos → cháy đầu nối

→ Với bulong M10, SC 70-10 là lựa chọn đúng kỹ thuật.

🧩 Cách chọn đúng đầu cos SC 70-10 (Checklist)

✔ Dây dẫn đúng 70mm² (không nhỏ hơn)
✔ Bulong thiết bị M10
✔ Dùng kìm ép cos thủy lực có khuôn 70mm²
✔ Ưu tiên cos mạ thiếc nếu môi trường ẩm
✔ Không dùng cos nhôm cho dây đồng
✔ Không ép thiếu lực / sai khuôn

📏 Thông số kỹ thuật đầu cos SC 70-10

Thông số	Giá trị
Tên sản phẩm	Đầu cos đồng SC 70-10
Tiết diện dây	70mm²
Lỗ bắt vít	Ø10mm (bulong M10)
Vật liệu	Đồng nguyên chất / mạ thiếc
Cách thi công	Ép cos thủy lực
Tiêu chuẩn	SC – JIS / IEC

🛠 Hướng dẫn thi công đúng kỹ thuật

1️⃣ Tuốt vỏ dây ~20mm
2️⃣ Đưa lõi đồng vào sát đáy cos
3️⃣ Ép bằng khuôn 70mm²
4️⃣ Siết bulong M10 đủ lực
5️⃣ Bọc gen co nhiệt nếu cần

⚠ Lỗi thường gặp & cách tránh

❌ Ép sai khuôn → tiếp xúc kém
❌ Dùng cos M8 cho bulong M10 → lỏng mối nối
❌ Ép thiếu lực → phát nhiệt
❌ Không vệ sinh lõi dây trước khi ép
❌ Dùng cos nhôm cho dây đồng
