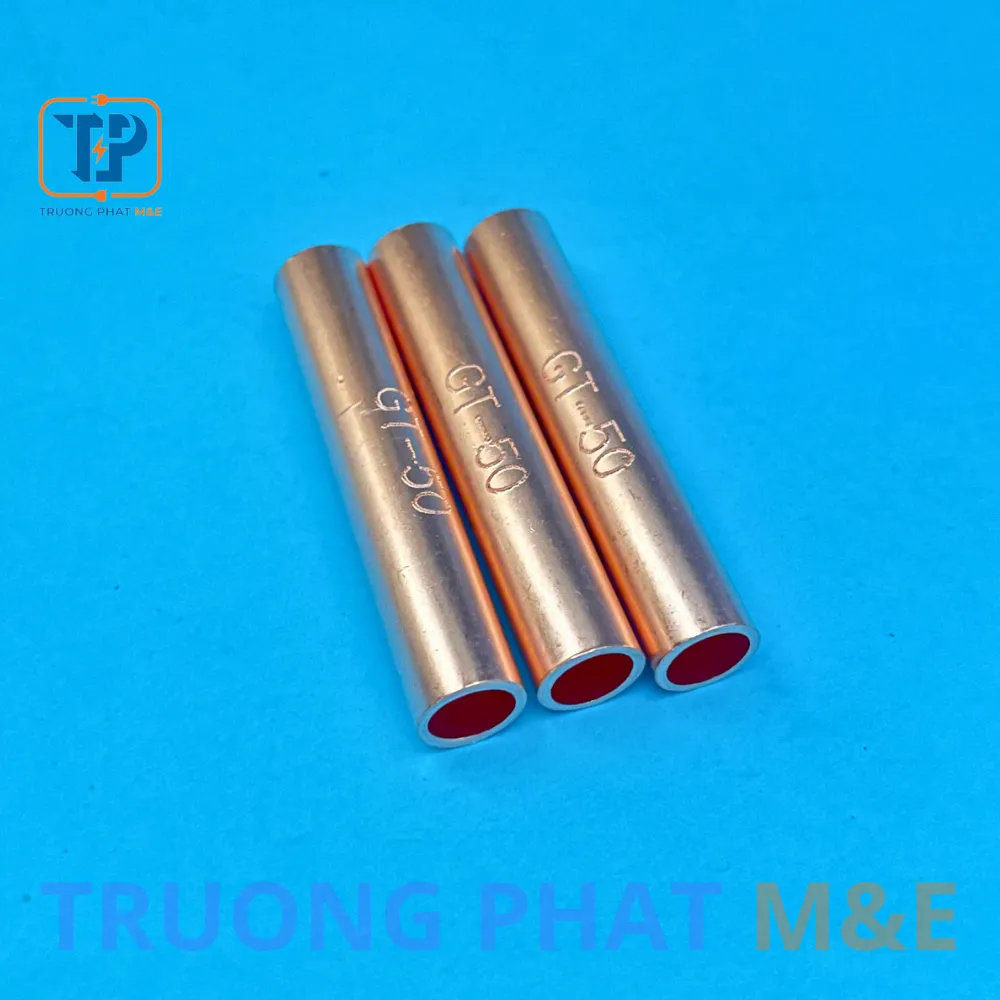

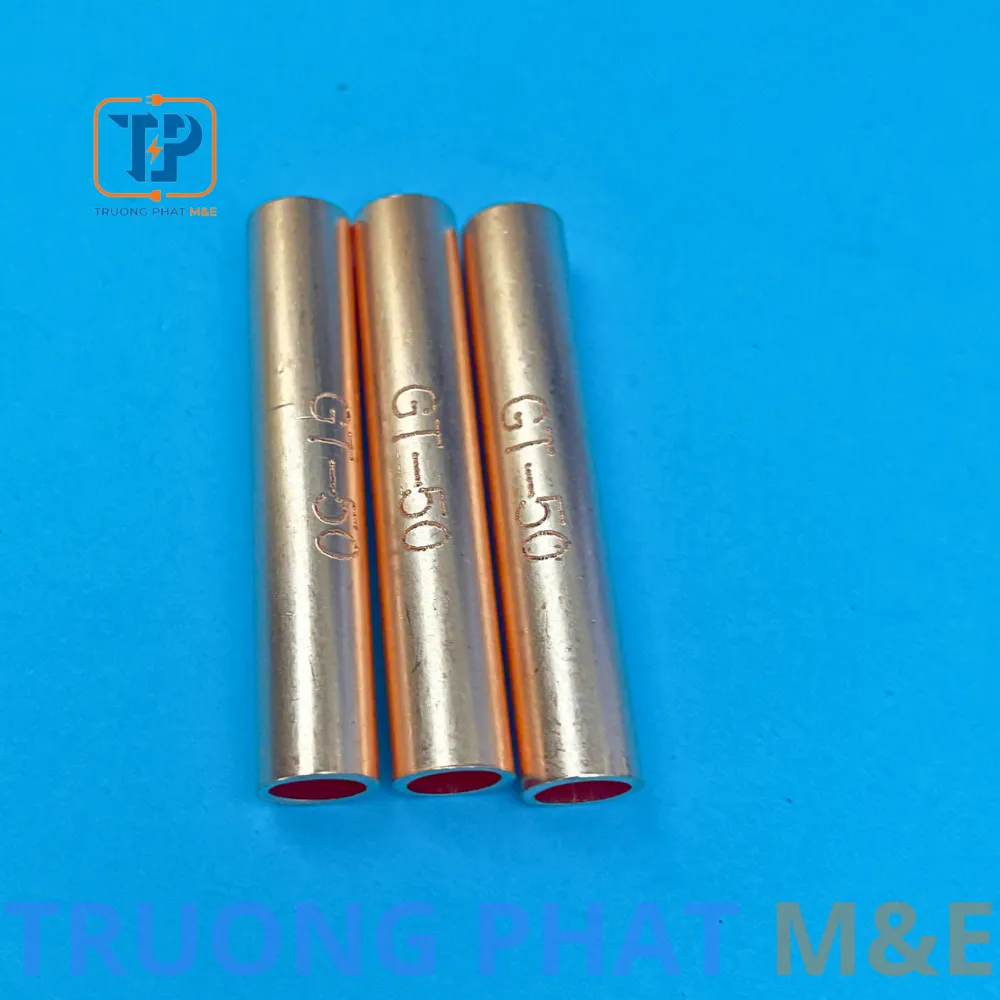

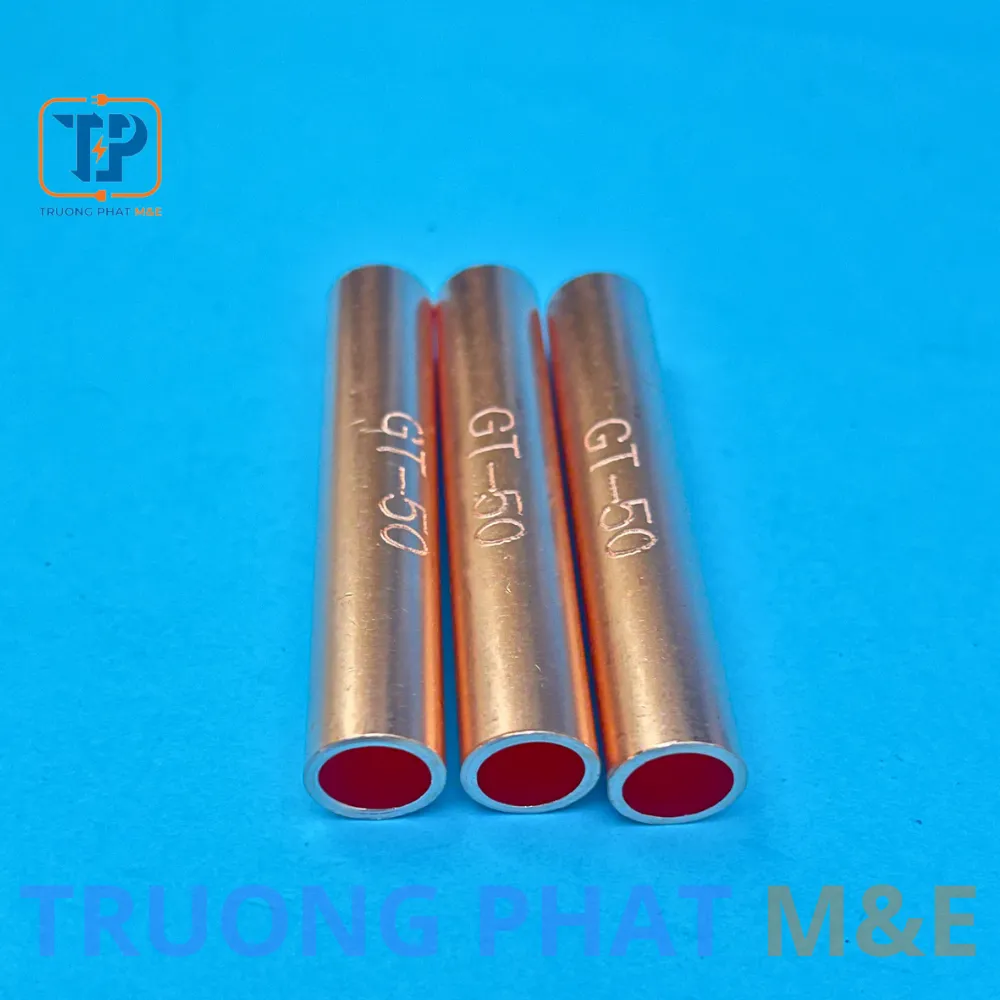

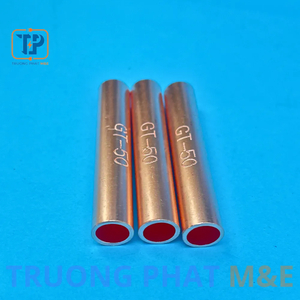

Đầu nối đồng GT-50 là phụ kiện dạng ống nối thẳng, được sử dụng để liên kết hai đầu dây dẫn đồng có cùng tiết diện phù hợp 50mm². Thiết kế thông lỗ cho phép đưa dây dẫn vào từ hai phía của ống trước khi thực hiện ép nối.

Sản phẩm thuộc nhóm đầu nối xuyên thẳng, không có bản cực và lỗ bắt bu lông như đầu cos SC. Vì vậy, GT-50 phù hợp với yêu cầu nối tiếp hai đoạn cáp đồng trên cùng một tuyến dây thay vì đấu cáp vào thanh cái hoặc thiết bị điện.

Thông số đầu nối đồng GT-50

Thông số Giá trị
Tên sản phẩm Đầu nối đồng GT-50
Mã trên bảng kích thước GT-1-50
Kiểu phụ kiện Ống nối thẳng thông lỗ
Tiết diện cáp phù hợp 50mm²
Đường kính ngoài D 13mm
Đường kính trong d 10mm
Chiều dài L 70mm
Dây dẫn sử dụng Dây dẫn đồng

Đặc điểm cấu tạo của ống nối GT-50

  • Dạng ống hình trụ, hai đầu đều có thể tiếp nhận dây dẫn.
  • Kết cấu thông lỗ, phù hợp nối xuyên giữa hai đoạn cáp đồng.
  • Kích thước danh nghĩa được xác định theo đường kính ngoài D, đường kính trong d và chiều dài L.
  • Không có lỗ bắt bu lông, do đó không thay thế cho đầu cos đồng dùng đấu lên thanh cái, MCCB hoặc cầu đấu.
  • Mối nối chỉ đạt độ ổn định về tiếp xúc và cơ học khi chọn đúng tiết diện cáp, dụng cụ ép, khuôn ép và thực hiện đúng kỹ thuật.

Ứng dụng của đầu nối cáp đồng 50mm²

GT-50 được dùng để nối thẳng hai đoạn dây dẫn đồng có tiết diện phù hợp 50mm² trong quá trình thi công, kéo dài hoặc xử lý tuyến cáp. Một số vị trí sử dụng có thể gồm:

  • Nối tiếp hai đoạn cáp đồng trên cùng tuyến dẫn điện.
  • Xử lý vị trí cáp cần nối dài trong tủ điện hoặc hệ thống phân phối điện.
  • Thay thế đoạn cáp bị cắt bỏ khi phương án kỹ thuật cho phép sử dụng mối nối ép.
  • Thi công tuyến cáp cần đầu nối dạng ống thay vì đầu cos bắt bu lông.

Có thể tham khảo thêm nhóm đầu cos đồng SC khi yêu cầu là đấu dây vào thanh cái hoặc thiết bị bằng bu lông. Với nhu cầu nối thẳng có lớp cách điện, tham khảo danh mục cos nối thẳng GTY.

Cách chọn đúng đầu nối đồng GT-50

Đối chiếu tiết diện cáp

GT-50 được xác định cho tiết diện cáp phù hợp 50mm². Không lựa chọn sản phẩm chỉ dựa trên đường kính ngoài của lớp cách điện. Tiết diện danh nghĩa 50mm² cũng không được hiểu là đường kính lõi dây 50mm.

Kiểm tra đường kính lõi thực tế

Đường kính trong của ống là 10mm. Trước khi thi công, cần kiểm tra lõi dây sau khi loại bỏ lớp cách điện có thể đưa vào ống phù hợp, không quá chặt và không tạo khe hở bất thường.

Phân biệt GT và GTY

Đầu nối GT-50 trong tài liệu là ống nối đồng thông lỗ. Dòng này cần được phân biệt với cos nối thẳng GTY cho dây 50mm², vì cấu tạo và phạm vi sử dụng của hai loại phụ kiện không hoàn toàn giống nhau.

Chọn khuôn và dụng cụ ép

Cần sử dụng kìm và khuôn ép tương thích với loại ống nối, tiết diện cáp và hướng dẫn kỹ thuật của đơn vị sản xuất hoặc hồ sơ thi công. Không tự xác định lực ép, số điểm ép hoặc vị trí ép khi chưa có tài liệu hướng dẫn phù hợp.

Hướng dẫn thi công cơ bản

  1. Ngắt điện, cô lập nguồn và xác nhận khu vực thi công đã bảo đảm an toàn.
  2. Kiểm tra đúng model GT-1-50 và tiết diện dây dẫn đồng phù hợp 50mm².
  3. Làm sạch phần lõi dây cần nối, tránh để dầu, bụi hoặc tạp chất tại bề mặt tiếp xúc.
  4. Đưa hai đầu dây từ hai phía vào trong ống nối và căn chỉnh vị trí theo yêu cầu kỹ thuật.
  5. Sử dụng kìm và khuôn ép phù hợp để thực hiện mối nối.
  6. Kiểm tra độ chắc cơ học, tình trạng biến dạng của ống và vị trí dây sau khi ép.
  7. Thực hiện cách điện và bảo vệ mối nối theo thiết kế của tuyến cáp.

Chiều dài tuốt dây, lực ép và số điểm ép phải căn cứ vào dụng cụ, khuôn ép, cấu tạo dây dẫn và hướng dẫn thi công tương ứng; không nên áp dụng một giá trị cố định cho mọi trường hợp.

Lưu ý kỹ thuật và an toàn

  • Chỉ sử dụng để nối dây dẫn đồng; không dùng ống nối đồng này để nối trực tiếp dây nhôm.
  • Không dùng GT-50 thay cho đầu cos có lỗ bắt bu lông.
  • Không ép bằng khuôn sai cỡ hoặc dụng cụ không phù hợp với tiết diện dây.
  • Không đưa lõi dây bẩn, oxy hóa mạnh hoặc bị biến dạng vào ống nối.
  • Phải bọc cách điện và bảo vệ mối nối phù hợp với môi trường lắp đặt sau khi ép.
  • Việc thi công nên do người có chuyên môn thực hiện khi hệ thống đã được cô lập nguồn điện.

Câu hỏi thường gặp về GT-50

GT-50 dùng cho dây bao nhiêu mm²?

Theo bảng kích thước được cung cấp, model GT-1-50 dùng cho cáp có tiết diện phù hợp 50mm².

Kích thước của đầu nối GT-50 là bao nhiêu?

Sản phẩm có đường kính ngoài D 13mm, đường kính trong d 10mm và chiều dài L 70mm.

GT-50 có phải đầu cos bắt bu lông không?

Không. GT-50 là ống nối thẳng thông lỗ, dùng ghép hai đầu dây dẫn. Sản phẩm không có bản cực và lỗ để bắt bu lông.

Có thể dùng GT-50 để nối dây đồng với dây nhôm không?

Không nên dùng ống nối đồng GT-50 để nối trực tiếp dây nhôm. Trường hợp chuyển tiếp giữa hai kim loại cần sử dụng phụ kiện chuyên dụng phù hợp với thiết kế hệ thống.

Có thể dùng khuôn 50mm² cho mọi loại kìm ép không?

Không thể xác định chỉ dựa vào ký hiệu 50mm². Cần kiểm tra sự tương thích giữa kìm, khuôn, loại ống nối và hướng dẫn của dụng cụ trước khi ép.

Đặt đầu nối đồng GT-50 cho cáp 50mm²

Để chọn đúng đầu nối đồng GT-50, khách hàng nên cung cấp tiết diện cáp, loại dây dẫn, yêu cầu nối thẳng và thông tin về dụng cụ ép đang sử dụng. Trường Phát hỗ trợ đối chiếu model GT-1-50 với kích thước D 13mm, d 10mm và L 70mm theo bảng kỹ thuật đã cung cấp.

Tham khảo thêm cos nối thẳng cho dây 35mm² và cos nối thẳng cho dây 70mm² khi cần đối chiếu các cỡ liền kề.
