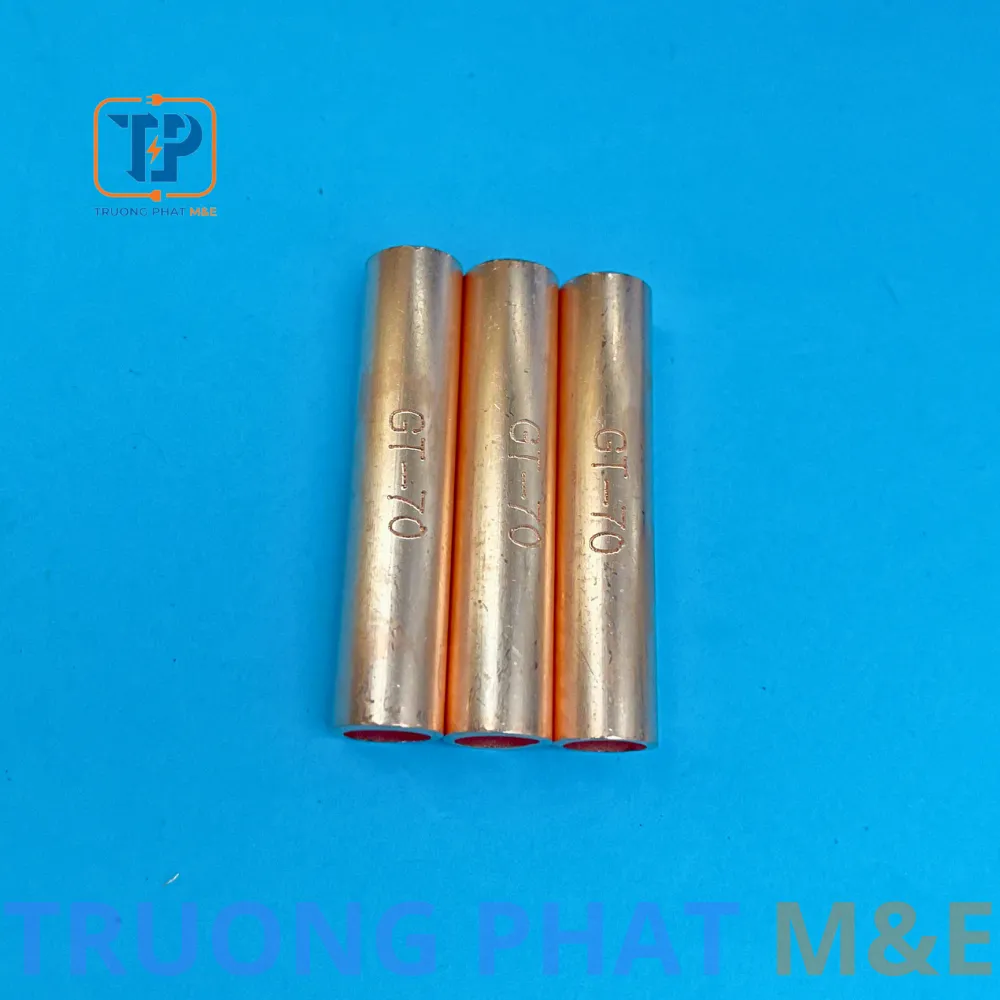

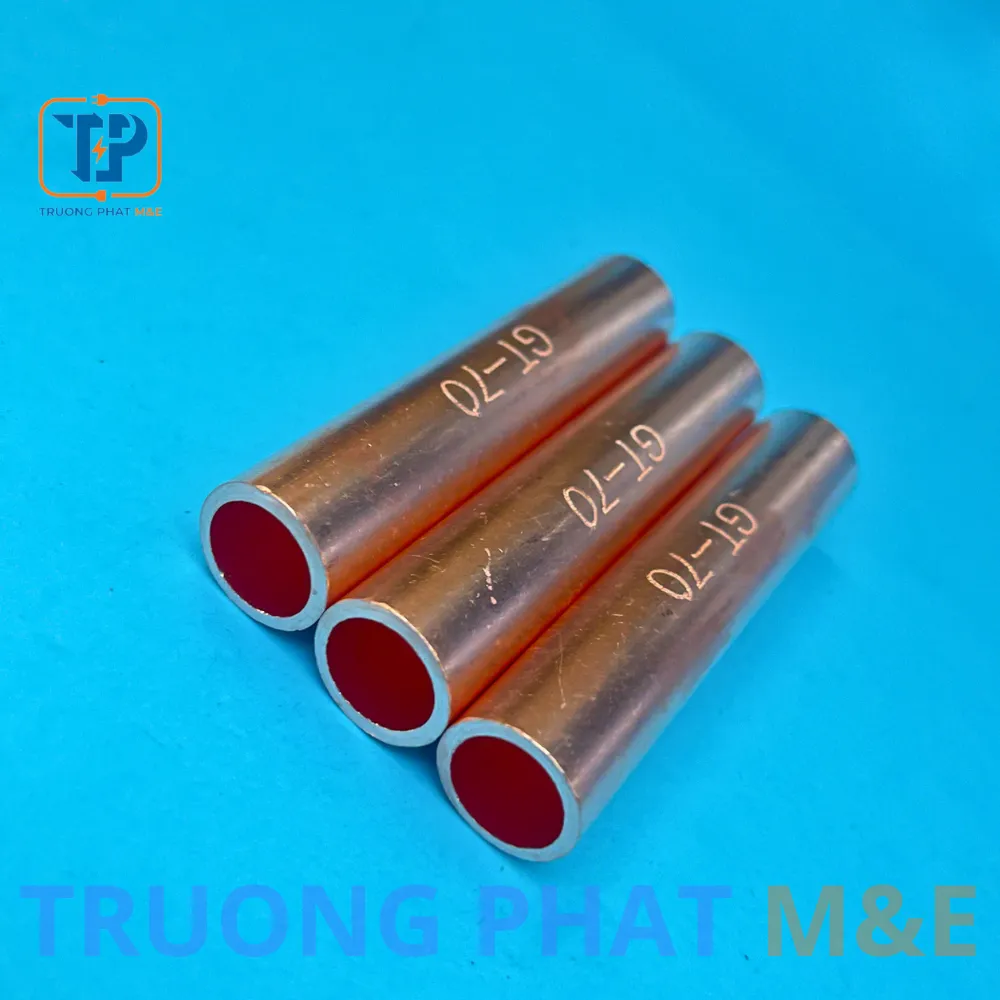

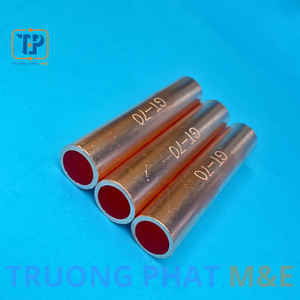

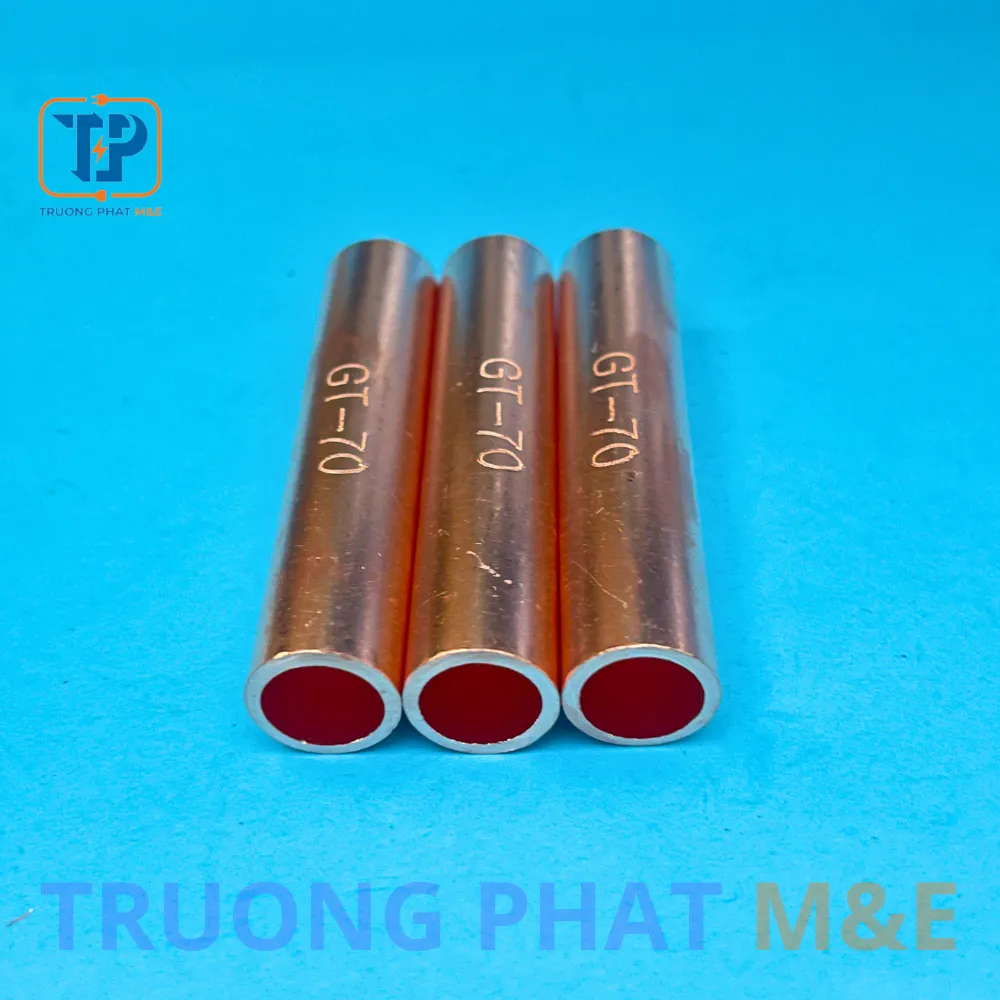

Đầu nối đồng GT-70 có mã catalog GT-1-70, thuộc nhóm ống nối thẳng dạng xuyên. Phụ kiện có thân hình trụ rỗng, cho phép đưa hai đầu dây dẫn vào từ hai phía trước khi thực hiện ép nối bằng dụng cụ và khuôn phù hợp.

Sản phẩm khác với đầu cos bắt bu lông: GT-1-70 không có bản cực và lỗ bắt vít, mà được thiết kế để tạo mối nối thẳng giữa hai đầu dây dẫn. Việc lựa chọn cần dựa trên mã sản phẩm, kích thước lòng ống và cấu tạo thực tế của dây.

Thông số đầu nối đồng GT-70

Thuộc tính Thông số
Tên sản phẩm Đầu nối đồng GT-70
Mã catalog GT-70
Kiểu sản phẩm Ống nối xuyên, nối thẳng
Đường kính ngoài D 16 mm
Đường kính trong d 12 mm
Chiều dài L 78 mm

Đặc điểm kết cấu của GT-1-70

  • Thân dạng ống thẳng, hai đầu thông nhau.
  • Đường kính ngoài 16 mm và đường kính trong 12 mm theo bản vẽ kích thước.
  • Chiều dài tổng thể 78 mm, thuận tiện đối chiếu không gian bố trí tại vị trí nối.
  • Không có lỗ bắt bu lông và không dùng để bắt trực tiếp lên thanh cái hoặc thiết bị điện.

Ứng dụng của đầu nối GT-70

GT-1-70 được sử dụng tại vị trí cần nối thẳng hai đầu dây dẫn. Dạng ống xuyên giúp bố trí hai đầu dây trên cùng một trục, phù hợp với các công việc nối dài hoặc phục hồi đoạn dây khi điều kiện kỹ thuật cho phép.

Chất lượng tiếp xúc của mối nối phụ thuộc vào việc chọn đúng phụ kiện, đúng dây dẫn, đúng kìm, đúng khuôn ép và thực hiện thi công đúng kỹ thuật. Không nên chỉ dựa vào tên mã để xác định khả năng tương thích.

Cách chọn đầu nối đồng GT-70

  1. Kiểm tra mã catalog yêu cầu có phải GT-70 hay không.
  2. Đối chiếu đường kính trong 12 mm với cấu tạo và kích thước thực tế của phần dây dẫn sau khi chuẩn bị đầu dây.
  3. Kiểm tra đường kính ngoài 16 mm và chiều dài 78 mm để bảo đảm đủ không gian thi công, ép nối và cách điện sau lắp đặt.
  4. Xác nhận dây cần nối là dây đồng và hai đầu dây có cấu tạo tương thích với cùng loại ống nối.
  5. Lựa chọn kìm ép và khuôn theo hướng dẫn kỹ thuật của phụ kiện, dụng cụ và dây dẫn sử dụng trong công trình.

Có thể tham khảo thêm danh mục cos nối thẳng GTY để đối chiếu các quy cách đang được đăng tải. Với kích thước liền kề, xem ống nối thẳng cỡ 50 mm² và ống nối thẳng cỡ 95 mm².

Hướng dẫn thi công

  1. Ngắt nguồn điện và xác nhận khu vực thi công đã bảo đảm an toàn.
  2. Kiểm tra dây dẫn, đầu nối và dụng cụ ép trước khi lắp đặt.
  3. Chuẩn bị hai đầu dây theo yêu cầu kỹ thuật của dây, phụ kiện và bộ dụng cụ sử dụng.
  4. Đưa hai đầu dây vào ống nối từ hai phía, bảo đảm dây được đặt đúng vị trí thiết kế.
  5. Ép nối bằng kìm và khuôn tương thích; không tự quy định lực ép hoặc số điểm ép khi chưa có hướng dẫn kỹ thuật.
  6. Kiểm tra cơ khí mối nối, sau đó thực hiện cách điện và bảo vệ vị trí nối theo yêu cầu của hệ thống.

Lưu ý an toàn và kỹ thuật

  • Không sử dụng ống nối đồng để nối trực tiếp dây nhôm.
  • Không xem tiết diện danh nghĩa là đường kính thực tế của lõi dây.
  • Không ép bằng khuôn sai kích thước hoặc dụng cụ không phù hợp.
  • Không thi công khi dây dẫn còn mang điện.
  • Không sử dụng sản phẩm bị biến dạng, nứt, bẹp hoặc có bề mặt lòng ống bất thường.
  • Có thể tham khảo chính sách bảo hành trước khi đặt hàng.

Câu hỏi thường gặp về GT-70

GT-70 có phải đầu cos bắt bu lông không?

Không. Theo hình dạng trong tài liệu, GT-70 là ống nối thẳng dạng xuyên, không có bản cực và lỗ bắt bu lông.

Kích thước của đầu nối đồng GT-70 là bao nhiêu?

Mã GT-1-70 có đường kính ngoài D 16 mm, đường kính trong d 12 mm và chiều dài L 78 mm.

Có thể dùng GT-70 để nối dây nhôm không?

Không nên dùng ống đồng để nối trực tiếp dây nhôm. Mối nối đồng – nhôm cần phụ kiện chuyển tiếp phù hợp với hai loại vật liệu.

Có thể tự chọn khuôn ép theo số 70 trên mã sản phẩm không?

Không nên chỉ dựa vào số model. Cần đối chiếu hướng dẫn của nhà sản xuất phụ kiện, cấu tạo dây, kìm ép và bộ khuôn thực tế trước khi thi công.

Mua đầu nối đồng GT-70 ở đâu?

Quý khách có thể gửi mã GT-70 cùng thông tin dây dẫn và yêu cầu thi công cho Trường Phát để được kiểm tra quy cách. Khi đặt đầu nối đồng GT-70, nên cung cấp ảnh đầu dây hoặc thông số cáp để hạn chế chọn sai phụ kiện.
