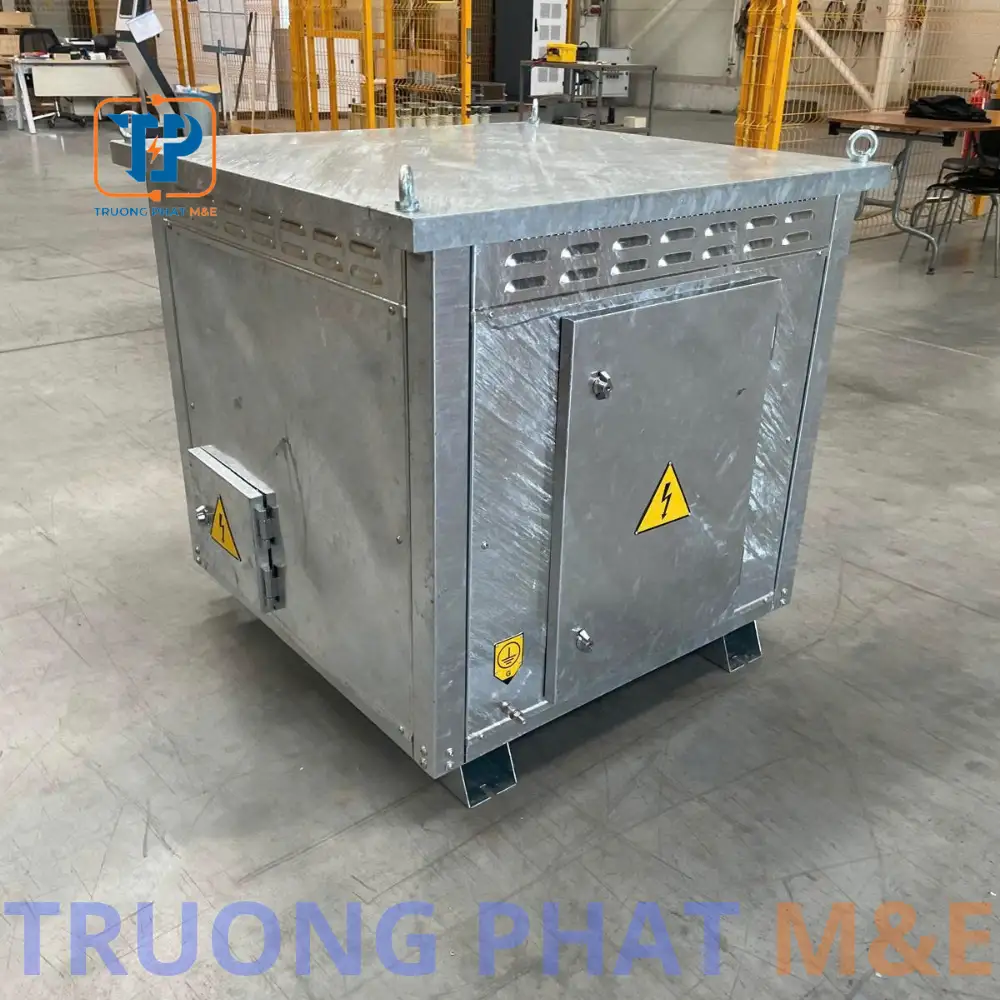

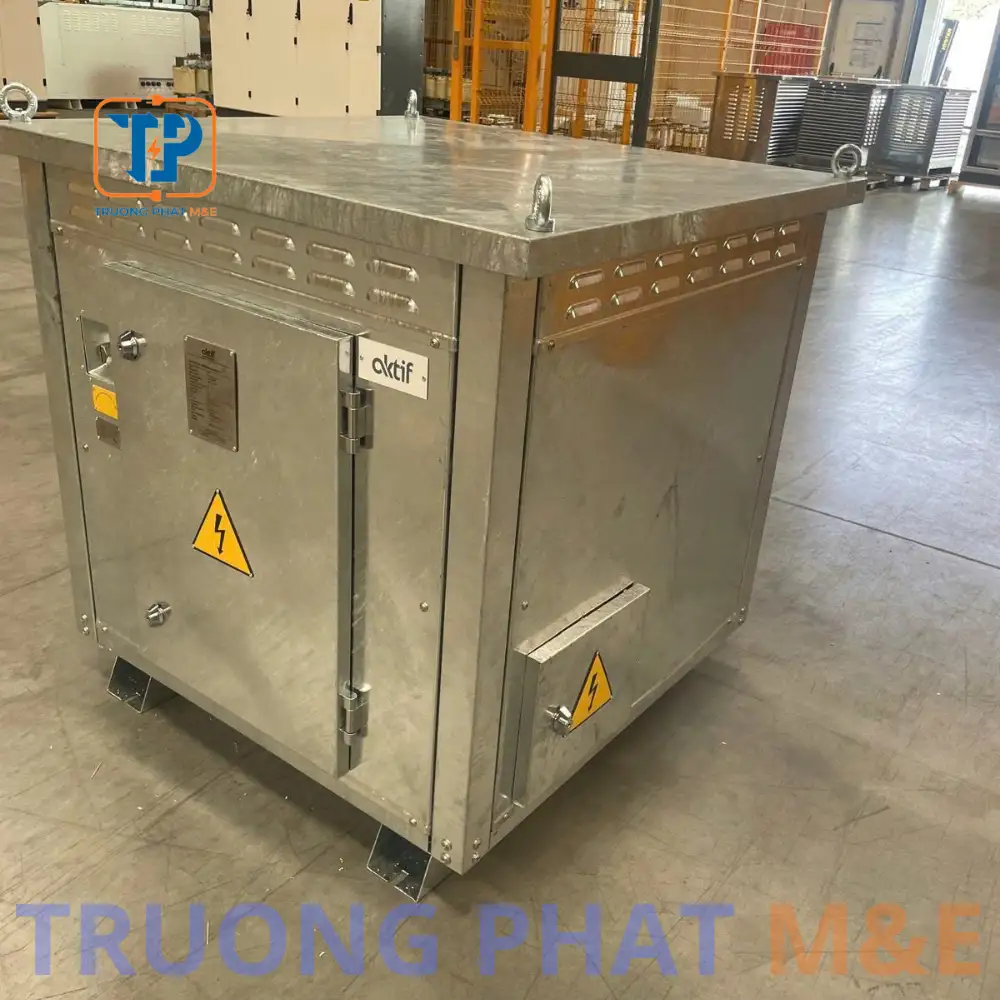

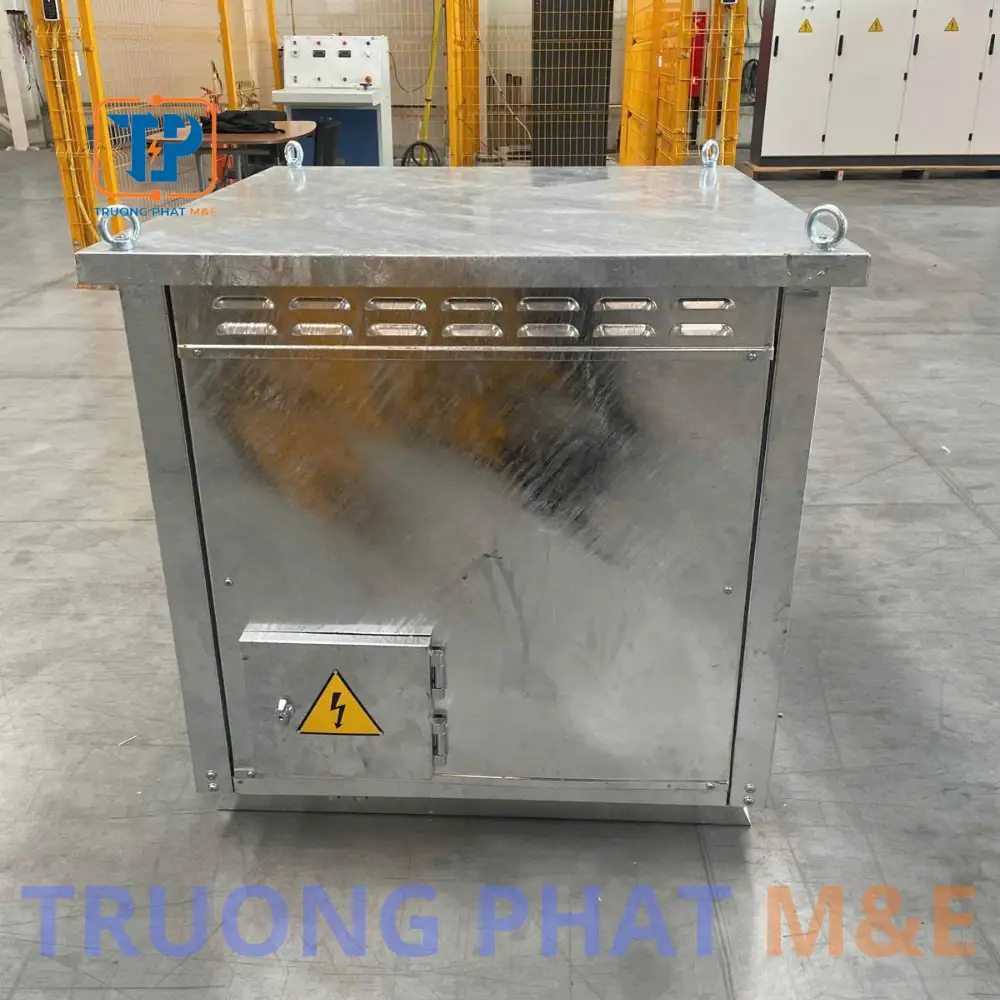

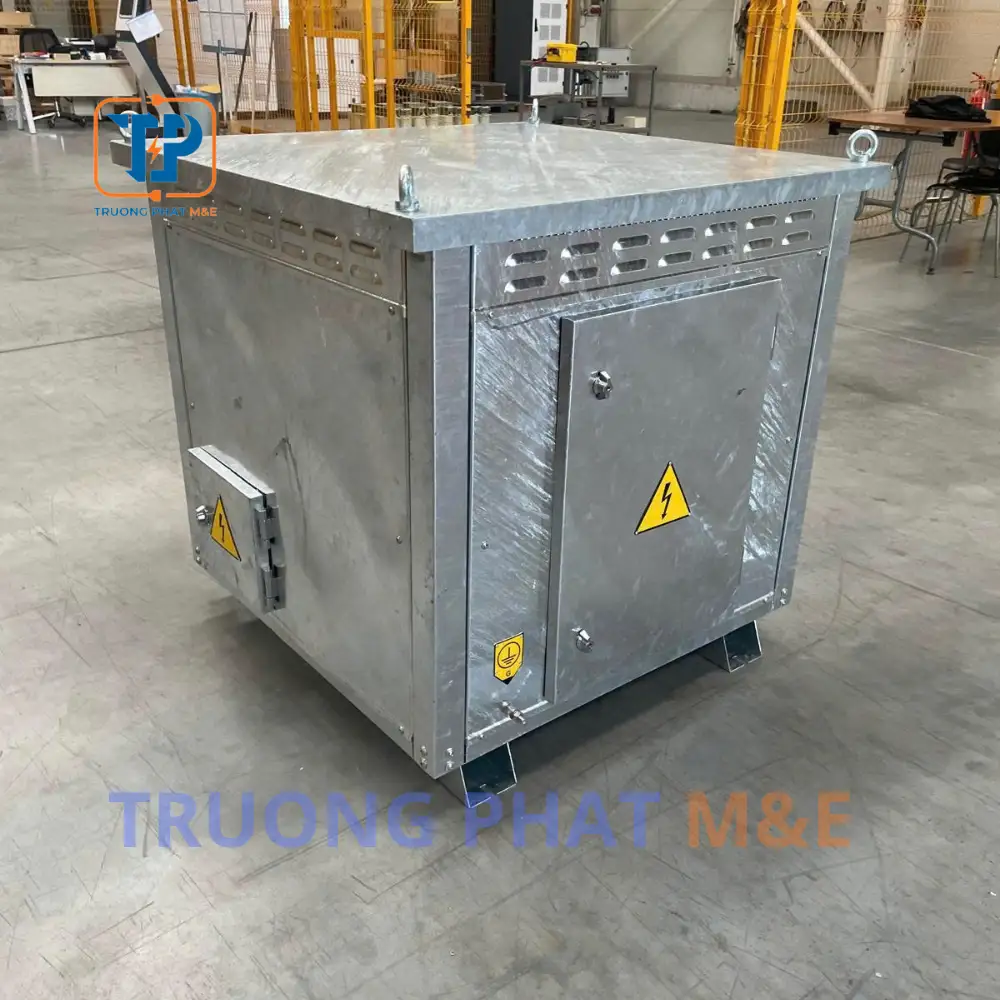

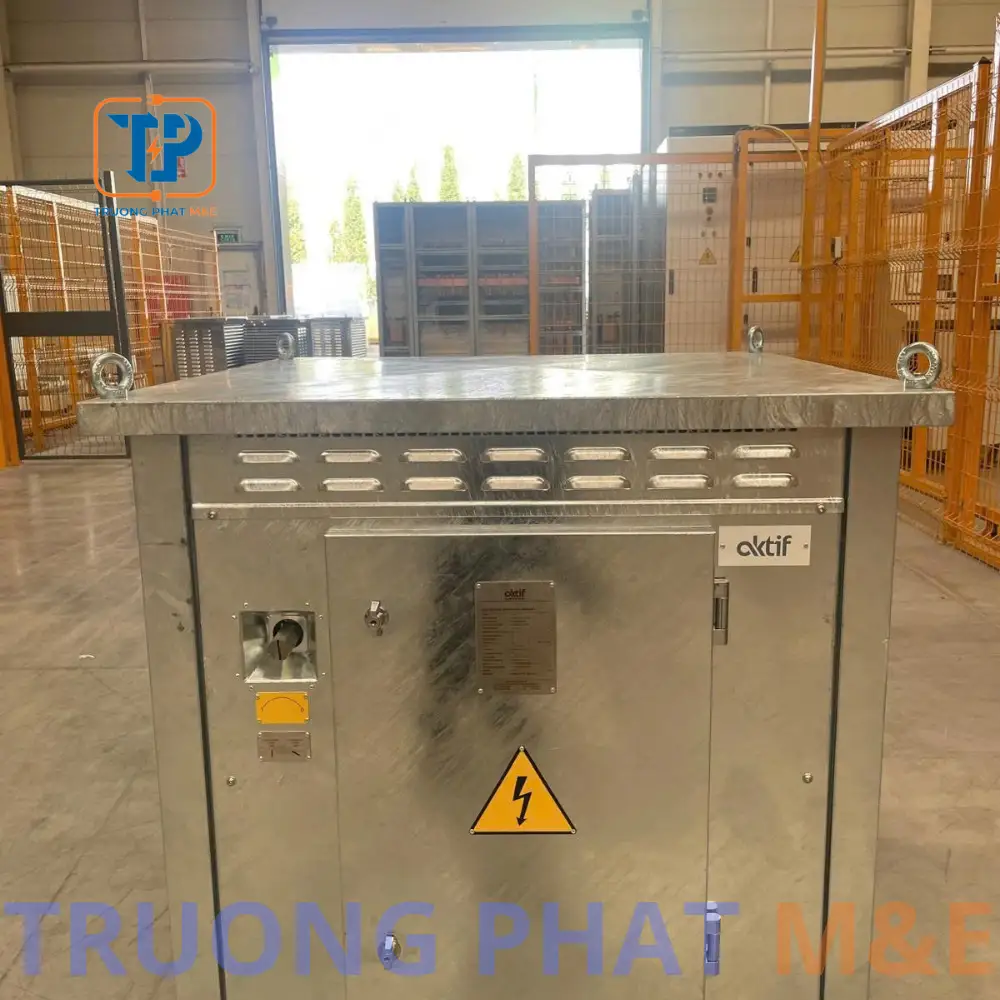

Điện trở nối đất trung tính Neutral Grounding Resistor chính hãng

Điện trở nối đất trung tính (Neutral Grounding Resistor – NGR) là thiết bị được sử dụng để nối điểm trung tính của máy biến áp hoặc máy phát điện với hệ thống tiếp địa thông qua điện trở. Thiết bị giúp giới hạn dòng sự cố pha – đất, giảm tác động của dòng sự cố lên thiết bị và hỗ trợ hệ thống bảo vệ phát hiện sự cố.

Sản phẩm có thể được thiết kế cho nhiều cấp điện áp và dòng sự cố khác nhau, với điện áp danh định lên đến 110/√3 kV và dòng sự cố lên đến 5000A. Thời gian chịu dòng có thể là 5 giây, 10 giây, liên tục hoặc theo yêu cầu kỹ thuật của dự án.

⚡ Thông số kỹ thuật

Thông số	Giá trị
Tên sản phẩm	Điện trở nối đất trung tính
Tên tiếng Anh	Neutral Grounding Resistor
Ký hiệu	NGR
Điện áp danh định	Lên đến 110/3 kV
Dòng sự cố	Lên đến 5000A
Thời gian chịu dòng	5 giây, 10 giây, liên tục hoặc theo yêu cầu
Cấp bảo vệ tiêu chuẩn	IP23
Cấp bảo vệ tùy chọn	IP00 đến IP55
Vật liệu vỏ tiêu chuẩn	Thép mạ kẽm nhúng nóng
Vật liệu tùy chọn	AISI304, AISI316, inox, nhôm
Phần tử điện trở	Spring-wound, Edge-wound hoặc Grid
Thiết bị phụ trợ	CT, VT, dao cách ly, chống sét van, relay, sấy tủ...
Tiêu chuẩn thiết kế/thử nghiệm	ANSI-IEEE 32 và yêu cầu kỹ thuật của dự án

🔋 Đặc điểm nổi bật

✔️ Điện trở nối đất trung tính được thiết kế để giới hạn dòng sự cố pha – đất trong hệ thống điện.
✔️ Dải thiết kế rộng, điện áp danh định lên đến 110/√3 kV và dòng sự cố lên đến 5000A.
✔️ Thời gian chịu dòng linh hoạt 5 giây, 10 giây, liên tục hoặc theo yêu cầu.
✔️ Vỏ tiêu chuẩn IP23, có thể lựa chọn cấp bảo vệ từ IP00 đến IP55.
✔️ Có thể tích hợp CT, VT, relay, dao cách ly, chống sét van và các thiết bị phụ trợ khác.

🏭 Ứng dụng thực tế

Điện trở nối đất trung tính được sử dụng tại các hệ thống điện cần kiểm soát dòng sự cố chạm đất và bảo vệ thiết bị nguồn.

🔧 Máy biến áp công suất và máy biến áp phân phối.
🔧 Máy phát điện hạ thế và trung thế.
🔧 Hệ thống phân phối điện công nghiệp.
🔧 Tủ trung tính máy phát điện và hệ thống Generator Neutral Cubicle.
🔧 Hệ thống High-Resistance Neutral Grounding tại bệnh viện, trung tâm dữ liệu, nhà máy dệt, nhà máy xi măng và các cơ sở yêu cầu duy trì tính liên tục của nguồn điện.

🔧 Lợi ích của điện trở nối đất trung tính

Giới hạn dòng sự cố chạm đất nhằm giảm nguy cơ gây hư hỏng cho máy biến áp, máy phát điện và thiết bị liên quan.
Giảm ứng suất nhiệt và cơ học tác động lên thiết bị khi xảy ra sự cố.
Hỗ trợ relay và hệ thống bảo vệ nhận biết dòng sự cố.
Giúp hạn chế quá điện áp quá độ liên quan đến sự cố chạm đất.
Có thể cấu hình theo điện áp, dòng sự cố, thời gian chịu dòng và điều kiện lắp đặt của từng dự án.

📋 Hướng dẫn chọn điện trở nối đất trung tính

Khi lựa chọn Neutral Grounding Resistor, cần xác định chính xác các thông số của hệ thống để thiết kế điện trở phù hợp. Những thông tin cơ bản gồm điện áp pha – pha, điện áp pha – trung tính, dòng sự cố và thời gian chịu dòng.

Đối với hệ thống điện trở thấp, giá trị điện trở có thể được xác định theo công thức R = VLN/Ig, trong đó VLN là điện áp pha – trung tính và Ig là dòng sự cố mong muốn.

Ngoài ra, sơ đồ một sợi của hệ thống là thông tin hữu ích khi lựa chọn cấu hình thiết bị. Với những dự án có yêu cầu riêng, sản phẩm có thể được thiết kế theo đặc tính của công trình.

Xem thêm các thiết bị điện công nghiệp tại Trường Phát.

Tham khảo IEC – International Electrotechnical Commission.

🏢 Vì sao mua điện trở nối đất trung tính tại Trường Phát?

✔️ Tư vấn lựa chọn cấu hình theo thông số thực tế của hệ thống.
✔️ Hỗ trợ xác định điện áp, dòng sự cố và thời gian chịu dòng phù hợp.
✔️ Cung cấp giải pháp cho máy biến áp, máy phát điện và hệ thống điện công nghiệp.
✔️ Hỗ trợ các cấu hình có thiết bị phụ trợ như CT, relay, chống sét van và dao cách ly.
✔️ Tư vấn sản phẩm theo yêu cầu kỹ thuật của từng dự án.

❓ FAQ – Câu hỏi thường gặp

🔹 Điện trở nối đất trung tính là gì?

Điện trở nối đất trung tính là thiết bị nối điểm trung tính của máy biến áp hoặc máy phát điện với đất thông qua điện trở nhằm giới hạn dòng sự cố pha – đất.

🔹 Neutral Grounding Resistor dùng để làm gì?

Thiết bị được sử dụng để giới hạn dòng sự cố chạm đất, giảm tác động nhiệt và cơ học lên thiết bị, hỗ trợ phát hiện sự cố và hạn chế quá điện áp quá độ.

🔹 Điện trở nối đất trung tính có thể chịu dòng sự cố bao nhiêu?

Theo tài liệu kỹ thuật, sản phẩm có thể được thiết kế cho dòng sự cố lên đến 5000A. Giá trị cụ thể cần được xác định theo yêu cầu của hệ thống.

🔹 Điện trở nối đất trung tính sử dụng cho điện áp bao nhiêu?

Thiết bị có thể được thiết kế với điện áp danh định lên đến 110/√3 kV. Cấu hình thực tế phụ thuộc vào hệ thống điện và yêu cầu dự án.

🔹 Có thể thiết kế NGR theo yêu cầu riêng không?

Có. Sản phẩm có thể được thiết kế theo đặc tính của dự án, bao gồm điện áp, dòng sự cố, thời gian chịu dòng, cấp bảo vệ vỏ và các thiết bị phụ trợ.

📞 Báo Giá Điện Trở Nối Đất Trung Tính

Giá Neutral Grounding Resistor phụ thuộc vào điện áp hệ thống, dòng sự cố, thời gian chịu dòng, cấp bảo vệ, vật liệu vỏ và các thiết bị phụ trợ đi kèm. Vui lòng gửi thông số hệ thống hoặc sơ đồ một sợi để Trường Phát tư vấn cấu hình và báo giá phù hợp.
