Đồng hồ đo điện đa năng EM3490SS RISHABH xuất xung
1. Mô tả sản phẩm

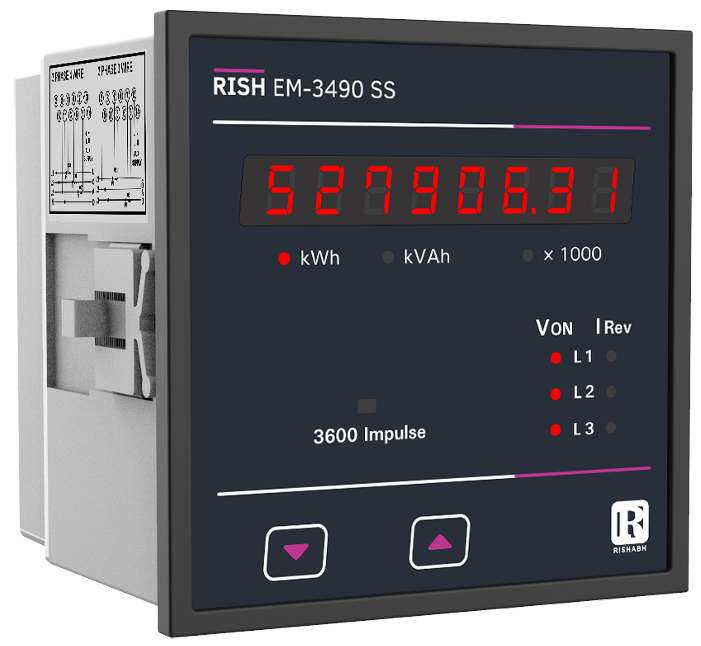

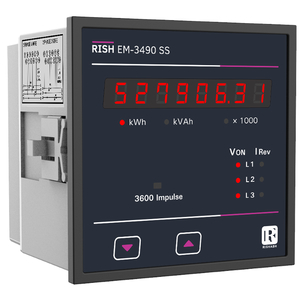

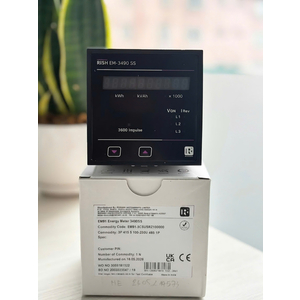

RISH EM3490SS là đồng hồ điện năng kỹ thuật số 3 pha 4 dây lắp đặt mặt tủ kích thước 96x96mm., xuất xung. Thiết bị đo điện năng tác dụng (kWh), điện năng biểu kiến (kVAh), điện áp, dòng điện, công suất, tần số và hệ số công suất với cấp chính xác Class 1.0.
Đồng hồ đo điện đa năng EM3490SS RISHABH được trang bị màn hình LED độ sáng cao, hỗ trợ giao tiếp RS485 Modbus RTU, phù hợp cho các hệ thống HVAC, điều hòa trung tâm Daikin, Panasonic, tủ điện phân phối, BMS và hệ thống quản lý năng lượng.
2. Đặc điểm nổi bật
- Đặc tính kỹ thuật nổi bật của công tơ điện năng RISH EM3490SS
- Cấp chính xác Class 1.0, đáp ứng yêu cầu đo đếm điện năng theo tiêu chuẩn công nghiệp
- Tích hợp đèn LED hiển thị trạng thái pha hoạt động bình thường và cảnh báo dòng điện ngược do đấu sai chiều biến dòng (CT).
- Tuân thủ tiêu chuẩn đo đếm điện năng IEC 62053-21.
- Màn hình LED 7 đoạn 8 chữ số, tự động thay đổi thang hiển thị và tự động quay vòng giá trị điện năng khi đạt giới hạn đếm.
- Công nghệ đo True RMS, đảm bảo độ chính xác cao ngay cả khi tải phi tuyến hoặc có sóng hài.
- Cho phép cài đặt linh hoạt tỷ số CT (Current Transformer) theo yêu cầu thực tế của hệ thống.
- Cho phép cài đặt linh hoạt tỷ số PT (Potential Transformer) để sử dụng trong các hệ thống điện trung thế và cao thế.
- Ngõ vào dòng điện được cách ly hoàn toàn, tăng độ an toàn và khả năng chống nhiễu.
- Tích hợp mạch bảo vệ chống xung quá áp, giúp nâng cao độ tin cậy vận hành.
- Ứng dụng công nghệ linh kiện dán bề mặt SMD hiện đại, tăng độ ổn định và tuổi thọ thiết bị.
- Trang bị 01 ngõ ra xung dạng tiếp điểm relay khô (Potential-free Relay Contact) phục vụ giám sát và thu thập dữ liệu điện năng.
- Hỗ trợ truyền thông Modbus RTU qua cổng RS485, cho phép đọc dữ liệu từ xa và kết nối với PLC, SCADA, BMS hoặc EMS.
- Cho phép lựa chọn đơn vị hiển thị điện năng (Wh, kWh, MWh) và cài đặt giá trị tự động quay vòng của bộ đếm điện năng.
3. Thông số kỹ thuật
|
Thông số |
Giá trị |
|
Hệ thống điện |
3 pha 4 dây |
|
Kích thước mặt |
96 x 96 mm |
|
Điện áp đầu vào |
57.7 – 277V L-N, 100 – 480V L-L |
|
Dòng điện đầu vào |
1A hoặc 5A AC |
|
Tần số |
40 – 70Hz |
|
Độ chính xác điện năng |
Class 1.0 |
|
Độ chính xác điện áp |
±0.5% |
|
Độ chính xác dòng điện |
±0.5% |
|
Giao tiếp |
RS485 Modbus RTU, 01 ngõ ra xung dạng tiếp điểm relay khô |
|
Baudrate |
2400 / 4800 / 9600 / 19200 bps |
|
Địa chỉ Modbus |
1 đến 247 |
|
Nguồn phụ trợ |
100-250VAC/DC hoặc 12-48VDC (tùy phiên bản) |
|
Nhiệt độ làm việc |
-10°C đến +55°C |
|
Cấp bảo vệ mặt trước |
IP54 |
4. Ứng dụng
Giám sát điện năng hệ thống điều hòa trung tâm Daikin, tủ điện phân phối, nhà máy, trung tâm dữ liệu, tòa nhà thương mại, hệ thống BMS và EMS.
