Dung Sai Kính Uốn Cong: Cách Kiểm Tra Và Nghiệm Thu Chính Xác

Kính uốn cong được sản xuất bằng cách gia nhiệt tấm kính đến nhiệt độ thích hợp, sau đó tạo hình theo khuôn có bán kính thiết kế. Quá trình nung, tạo hình và làm nguội khiến sản phẩm thực tế luôn tồn tại một mức sai lệch nhất định so với bản vẽ.

Mức sai lệch cho phép này được gọi là dung sai kính uốn cong.

Dung sai không đồng nghĩa với sản phẩm lỗi. Một tấm kính được xem là đạt yêu cầu khi các sai lệch về kích thước, bán kính, chiều cao, chiều dài cung, độ vặn và đường biên vẫn nằm trong giới hạn đã được thống nhất giữa đơn vị thiết kế, nhà sản xuất và đơn vị thi công.

Với các công trình có khung inox, khung nhôm, rãnh âm hoặc nhiều tấm kính cong ghép nối liên tục, việc kiểm soát dung sai ngay từ giai đoạn đặt hàng đặc biệt quan trọng.

Dung sai kính uốn cong là gì?

Dung sai kính uốn cong là phạm vi chênh lệch cho phép giữa kích thước thực tế của sản phẩm và thông số ghi trên bản vẽ sản xuất.

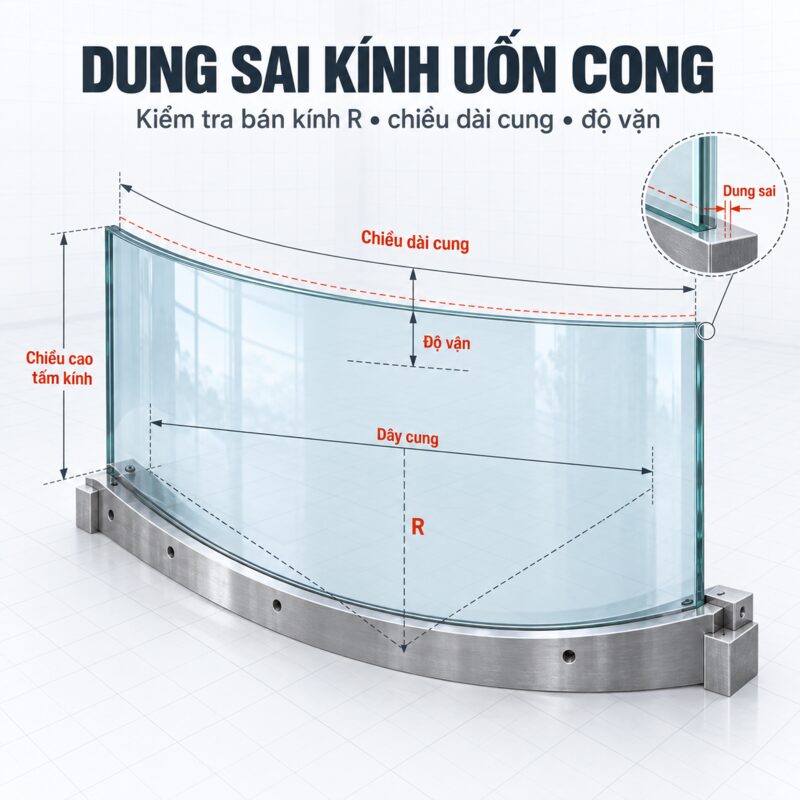

Các thông số thường phải kiểm soát gồm:

Chiều cao tấm kính.
Chiều dài cung kính.
Chiều dài khai triển trước khi uốn.
Bán kính uốn R.
Độ sâu hoặc độ võng của cung.
Góc uốn.
Độ thẳng của hai cạnh đứng.
Độ vặn hoặc xoắn của tấm kính.
Độ khớp giữa kính và dưỡng kiểm tra.
Vị trí lỗ khoan, khoét góc và gia công cạnh.
Độ lệch giữa các tấm kính trong cùng một hệ vách.

Dung sai cụ thể không nên áp dụng theo một con số duy nhất cho mọi sản phẩm. Mức dung sai còn phụ thuộc vào kích thước tấm, độ dày kính, bán kính uốn, loại kính, phương pháp gia nhiệt, cấu tạo khuôn và yêu cầu lắp đặt thực tế.

Vì sao kính uốn cong luôn có dung sai?

Kính là vật liệu có độ cứng cao nhưng sẽ chuyển sang trạng thái có thể tạo hình khi được gia nhiệt đến nhiệt độ phù hợp. Trong quá trình sản xuất, tấm kính được đặt lên hoặc ép theo khuôn để hình thành bán kính thiết kế.

Sai lệch có thể phát sinh bởi các nguyên nhân sau:

1. Độ chính xác của khuôn uốn

Khuôn quyết định trực tiếp đến hình dạng và bán kính của tấm kính. Nếu khuôn bị sai bán kính, biến dạng hoặc không ổn định khi nung nóng, thành phẩm có thể không khớp với thiết kế.

2. Sự co giãn của vật liệu

Kính, khuôn và các bộ phận hỗ trợ đều có sự giãn nở khi tăng nhiệt độ. Khi làm nguội, vật liệu tiếp tục co lại, tạo nên chênh lệch nhỏ so với kích thước tính toán ban đầu.

3. Trọng lượng và độ dày của kính

Tấm kính càng lớn hoặc càng dày thì quá trình tạo hình càng khó kiểm soát. Kính có thể võng không đồng đều hoặc xuất hiện sai lệch cục bộ ở hai đầu cung.

4. Bán kính uốn quá nhỏ

Bán kính càng nhỏ, mức độ biến dạng của kính càng lớn. Đây là nhóm sản phẩm yêu cầu khuôn chính xác, quy trình gia nhiệt ổn định và phải kiểm tra khả năng sản xuất trước khi chốt đơn hàng.

5. Quá trình làm nguội

Nếu tốc độ làm nguội không đồng đều, tấm kính có thể xuất hiện hiện tượng vặn, xoắn hoặc thay đổi nhẹ hình dạng sau khi rời khuôn.

Những loại dung sai cần kiểm tra trên kính uốn cong

Dung sai chiều cao

Chiều cao được đo theo cạnh đứng của tấm kính. Hai cạnh cần được kiểm tra độc lập để phát hiện tình trạng cạnh kính không đều hoặc tấm kính bị xiên.

Đối với hệ vách ghép nhiều tấm, sai lệch chiều cao có thể làm đường mép trên không thẳng, ảnh hưởng đến khe keo và thẩm mỹ tổng thể.

Dung sai chiều dài cung

Chiều dài cung là kích thước đo dọc theo bề mặt cong của kính, không phải khoảng cách dây cung giữa hai đầu.

Nhầm lẫn giữa chiều dài cung và dây cung là một trong những nguyên nhân phổ biến khiến tấm kính sau sản xuất không lắp vừa khung.

Với cung tròn, chiều dài cung có thể tính theo công thức:

L = R × α

Trong đó:

L: chiều dài cung.
R: bán kính uốn.
α: góc ở tâm, tính bằng radian.

Nếu góc được tính bằng độ:

L = π × R × α / 180

Dung sai bán kính R

Bán kính là thông số quyết định độ cong của kính. Chỉ cần sai lệch bán kính, hai đầu tấm kính có thể không trùng với tim khung hoặc không nối đúng với tấm kính kế tiếp.

Không nên chỉ ghi “kính cong” trên phiếu đặt hàng. Hồ sơ sản xuất phải xác định rõ:

Bán kính trong hay bán kính ngoài.
Bán kính đo đến bề mặt nào của kính.
Độ dày kính.
Hướng cong.
Góc uốn hoặc chiều dài cung.
Phần thẳng ở hai đầu nếu có.

Dung sai độ sâu cung

Độ sâu cung là khoảng cách lớn nhất từ dây cung đến bề mặt cong của kính. Thông số này giúp kiểm tra nhanh mức độ cong khi không thuận tiện đo trực tiếp bán kính.

Đối với cung tròn, độ sâu cung có quan hệ trực tiếp với bán kính và chiều dài dây cung. Nếu một trong ba thông số không đồng bộ, bản vẽ có thể đang bị sai hình học.

Dung sai độ vặn và độ xoắn

Độ vặn xảy ra khi các góc hoặc cạnh của tấm kính không cùng nằm trên hình dạng thiết kế. Một đầu kính có thể khớp dưỡng nhưng đầu còn lại bị lệch ra ngoài hoặc lọt vào trong.

Tình trạng này cần được kiểm tra bằng dưỡng full-size hoặc đặt kính vào hệ khung mô phỏng. Không nên cố ép tấm kính vào khung vì có thể tạo ứng suất cục bộ và làm tăng nguy cơ nứt vỡ.

Dung sai đường biên và hai đầu cung

Hai đầu của tấm kính cong là vị trí thường phát sinh sai lệch. Một số sản phẩm có đoạn thẳng trước khi chuyển tiếp vào cung cong nên bản vẽ phải thể hiện rõ:

Chiều dài đoạn thẳng.
Điểm bắt đầu uốn.
Bán kính chuyển tiếp.
Hướng cong.
Hình dạng cạnh sau khi uốn.

Nếu hai đầu kính cần tiếp giáp với vách kính phẳng, đường chuyển tiếp phải được kiểm soát để hạn chế hiện tượng gãy khúc hoặc lệch mặt.

Dung sai lỗ khoan và vị trí gia công

Mọi lỗ khoan, khoét góc, cắt bản lề hoặc gia công phụ kiện phải hoàn thành trước khi kính được bán cường lực hoặc cường lực.

Vị trí lỗ trên kính cong cần được xác định theo bề mặt khai triển và có bản vẽ rõ ràng. Sau khi gia nhiệt, vị trí thực tế có thể xuất hiện sai lệch nhỏ nên cần dự phòng khe lắp đặt phù hợp.

Cách kiểm tra dung sai kính uốn cong tại xưởng

Bước 1: Kiểm tra hồ sơ sản xuất

Đối chiếu mã kính, số lượng, độ dày, màu sắc, cấu tạo, bán kính, chiều cao, chiều dài cung và hướng cong với bản vẽ đã duyệt.

Bước 2: Kiểm tra bằng dưỡng

Dưỡng nên được sản xuất theo đúng bán kính và hình dạng yêu cầu. Tấm kính được đặt vào dưỡng để kiểm tra độ khớp tại:

Vị trí giữa cung.
Hai đầu cung.
Các điểm chuyển tiếp giữa đoạn thẳng và đoạn cong.
Cạnh trên và cạnh dưới của tấm kính.

Với công trình yêu cầu độ chính xác cao, nên sử dụng dưỡng full-size 1:1 thay vì chỉ kiểm tra bằng dưỡng nhỏ.

Bước 3: Đo chiều cao và chiều dài cung

Đo tối thiểu tại hai cạnh đứng và các vị trí cần thiết. Dụng cụ đo phải bám sát bề mặt kính nhưng không được kéo căng hoặc làm sai đường đo.

Bước 4: Kiểm tra bán kính và độ sâu cung

So sánh kính với dưỡng chuẩn hoặc đo các thông số hình học để tính ngược bán kính thực tế. Cần thống nhất ngay từ đầu bán kính được đo theo mặt trong, mặt ngoài hay tim kính.

Bước 5: Kiểm tra độ vặn

Đặt kính trên hệ đỡ ổn định hoặc dưỡng kiểm tra. Quan sát khe hở tại các điểm chuẩn để xác định tấm kính có bị vặn, xoắn hay không.

Bước 6: Kiểm tra ngoại quan

Kiểm tra cạnh kính, bề mặt, vết xước, sứt cạnh, điểm quang học bất thường và chất lượng gia công. Việc kiểm tra nên thực hiện trong điều kiện ánh sáng phù hợp và ở khoảng cách quan sát đã thống nhất.

Nghiệm thu kính cong tại công trình cần lưu ý gì?

Trước khi lắp đặt, cần kiểm tra lại kích thước ô chờ và hệ khung thực tế. Không nên mặc định kích thước công trình hoàn toàn giống bản vẽ thiết kế ban đầu.

Quy trình nghiệm thu nên thực hiện theo thứ tự:

Kiểm tra tim trục và cao độ hoàn thiện.
Đo kích thước khung hoặc rãnh lắp kính.
Đối chiếu mã từng tấm kính.
Đặt thử kính vào đúng vị trí.
Kiểm tra khe hở lắp đặt.
Kiểm tra độ đồng đều giữa các tấm liền kề.
Kiểm tra vị trí phụ kiện và điểm liên kết.
Chỉ bơm keo hoặc cố định hoàn thiện sau khi hình dạng hệ kính đã đạt yêu cầu.

Tuyệt đối không sử dụng lực cưỡng bức để kéo hoặc ép kính cong vào khung không phù hợp. Biện pháp này có thể tạo ứng suất thường trực trên kính và phụ kiện.

Hồ sơ đặt sản xuất giúp hạn chế sai dung sai

Một bộ hồ sơ đặt kính uốn cong nên có đầy đủ:

Bản vẽ mặt bằng và mặt đứng.
Mặt cắt thể hiện hướng cong.
Bán kính R và vị trí lấy bán kính.
Chiều cao kính.
Chiều dài cung hoặc góc uốn.
Kích thước dây cung và độ sâu cung.
Độ dày, màu sắc và chủng loại kính.
Vị trí lỗ khoan, khoét và gia công cạnh.
Chiều dài đoạn thẳng ở hai đầu.
Mã số riêng cho từng tấm.
Dưỡng mẫu thực tế khi hình dạng công trình phức tạp.
Yêu cầu dung sai và phương pháp nghiệm thu.
Quy định về khe hở lắp đặt.

Đối với vách kính cong cải tạo hoặc lắp theo kết cấu có sẵn, Citybuilding khuyến nghị đo hiện trạng và làm dưỡng tại công trình trước khi sản xuất.

Khe hở lắp đặt có phải là dung sai không?

Khe hở lắp đặt và dung sai là hai khái niệm khác nhau.

Dung sai là mức sai lệch cho phép của sản phẩm so với kích thước thiết kế. Khe hở lắp đặt là khoảng trống kỹ thuật được chủ động bố trí giữa kính với khung, rãnh hoặc tấm kính liền kề.

Khe hở hợp lý giúp:

Bù sai số của kết cấu xây dựng.
Bù dung sai sản xuất kính.
Tạo không gian cho gioăng, keo và vật liệu đệm.
Hạn chế kính tiếp xúc trực tiếp với kim loại.
Hỗ trợ căn chỉnh trong quá trình thi công.

Khe lắp đặt phải được xác định theo cấu tạo thực tế, không nên tự động lấy một con số cố định cho mọi hệ kính.

Khi nào kính uốn cong được xem là không đạt?

Tấm kính có thể bị đánh giá không đạt khi xảy ra một trong các trường hợp:

Kích thước vượt quá dung sai đã thống nhất.
Bán kính hoặc hình dạng không khớp dưỡng.
Hai đầu kính lệch khỏi vị trí lắp đặt.
Tấm kính bị vặn, không thể căn chỉnh bằng khe kỹ thuật.
Lỗ khoan hoặc vị trí phụ kiện không khớp.
Cạnh kính tiếp xúc cứng với khung sau khi lắp.
Các tấm ghép liên tục không đồng đều, tạo bậc hoặc khe quá lớn.
Xuất hiện sứt cạnh, nứt hoặc khuyết tật ảnh hưởng đến an toàn.
Chủng loại, độ dày hoặc màu kính không đúng hồ sơ đã duyệt.

Việc kết luận đạt hay không đạt phải căn cứ vào bản vẽ sản xuất, mẫu duyệt, dưỡng kiểm tra, tiêu chuẩn áp dụng và thỏa thuận kỹ thuật của dự án.

Giải pháp kiểm soát dung sai kính cong tại Citybuilding

Citybuilding kiểm soát sản phẩm kính uốn cong theo quy trình từ khảo sát, dựng bản vẽ, kiểm tra bán kính đến nghiệm thu tại xưởng.

Các công việc chính gồm:

Khảo sát và đo kích thước thực tế.
Kiểm tra tính đồng bộ của bán kính, dây cung và chiều dài cung.
Lập bản vẽ sản xuất riêng cho từng tấm.
Đánh mã kính theo vị trí lắp đặt.
Làm dưỡng đối với hình dạng đặc biệt.
Kiểm tra kích thước và độ khớp trước khi giao hàng.
Lập phương án vận chuyển, nâng hạ và lắp đặt.
Kiểm soát khe hở giữa kính với khung, inox hoặc nhôm.
Nghiệm thu hệ kính sau khi căn chỉnh hoàn thiện.

Citybuilding có hệ thống xưởng sắt, inox và gương kính, thuận lợi cho việc phối hợp đồng bộ giữa kính cong với khung kim loại, nẹp trang trí và kết cấu lắp đặt.

Câu hỏi thường gặp về dung sai kính uốn cong

Dung sai kính cong bao nhiêu là đạt?

Không có một mức dung sai duy nhất áp dụng cho mọi tấm kính. Dung sai phải được xác định theo kích thước, độ dày, bán kính, chủng loại kính, công nghệ sản xuất và yêu cầu của từng công trình.

Đo bán kính kính cong theo mặt trong hay mặt ngoài?

Cả hai cách đều có thể sử dụng, nhưng bản vẽ phải ghi rõ vị trí đo. Tốt nhất nên thể hiện bán kính mặt trong, mặt ngoài hoặc bán kính tim kính để tránh nhầm lẫn khi sản xuất.

Có thể chỉnh lại kính cong sau khi sản xuất không?

Không thể uốn chỉnh thủ công tại công trình đối với kính đã bán cường lực hoặc cường lực. Nếu hình dạng vượt quá khả năng căn chỉnh của hệ khung, tấm kính thường phải được sản xuất lại.

Có cần làm dưỡng cho mọi tấm kính cong không?

Không phải mọi sản phẩm đều bắt buộc làm dưỡng. Tuy nhiên, dưỡng rất cần thiết với kính bán kính nhỏ, kính có đoạn thẳng kết hợp đoạn cong, kính chữ S, hệ nhiều tấm ghép nối hoặc công trình cải tạo có hình dạng phức tạp.

Vì sao các tấm kính cùng bán kính vẫn có thể ghép không đều?

Nguyên nhân có thể đến từ sai lệch chiều dài cung, điểm bắt đầu uốn, đoạn thẳng hai đầu, độ vặn của kính hoặc sai số của hệ khung. Vì vậy không nên chỉ kiểm tra riêng thông số bán kính.

Liên hệ sản xuất và thi công kính uốn cong

Citybuilding nhận khảo sát, tư vấn, thiết kế, sản xuất và thi công kính uốn cong theo yêu cầu tại TP.HCM, Hà Nội và các tỉnh thành.

Với các sản phẩm có bán kính nhỏ hoặc hình dạng đặc biệt, khách hàng nên gửi bản vẽ, kích thước, độ dày kính và hình ảnh hiện trạng để được kiểm tra khả năng sản xuất trước khi đặt hàng.
