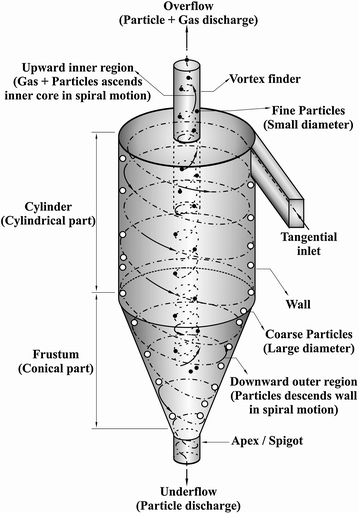

Các dòng khí nhiễm bụi được đưa vào phần trên của Cyclone. Thân Cyclone thường là hình trụ có chóp cụt. Ổng khí bẩn vào thường có dạng khối hình chữ nhật, được bố trí theo phương pháp tiếp tuyến với thân cyclon. Khi vào cyclon được thực hiện chuyển động xoắn ốc, dịch chuyển xuống dưới và hình thành vùng xoáy ngoài. Đến lúc đó, các hạt bụi, dưới tác dụng của lực ly tâm sẽ văng vào thành cyclon. Tiến đến gần đáy chóp, các dòng khí bắt đầu quay ngược trở lại và dòng bụi chuyển động xuống dưới nhờ lực đẩy của dòng xoáy và trọng lực, từ đó ra khỏi cyclon, qua ống xả bụi. Khí sạch được đưa ra ở phía trên đỉnh đầu bởi ống trụ tâm.

Phân loại cyclone khô:

Được chia thành hai loại chính: cyclone đơn và cylone tổ hợp

Cyclone khô đơn

Cyclone đơn là thiết bị hoàn chỉnh hoạt động độc lập có nhiều dạng khác nhau như dạng hình trụ, hình côn. Và việc sử dụng loại nào phụ thuộc vào đặc tính hạt bụi và yêu cầu xử lý. Dạng hình trụ có năng suất lớn dạng hình côn có hiệu suất lớn.

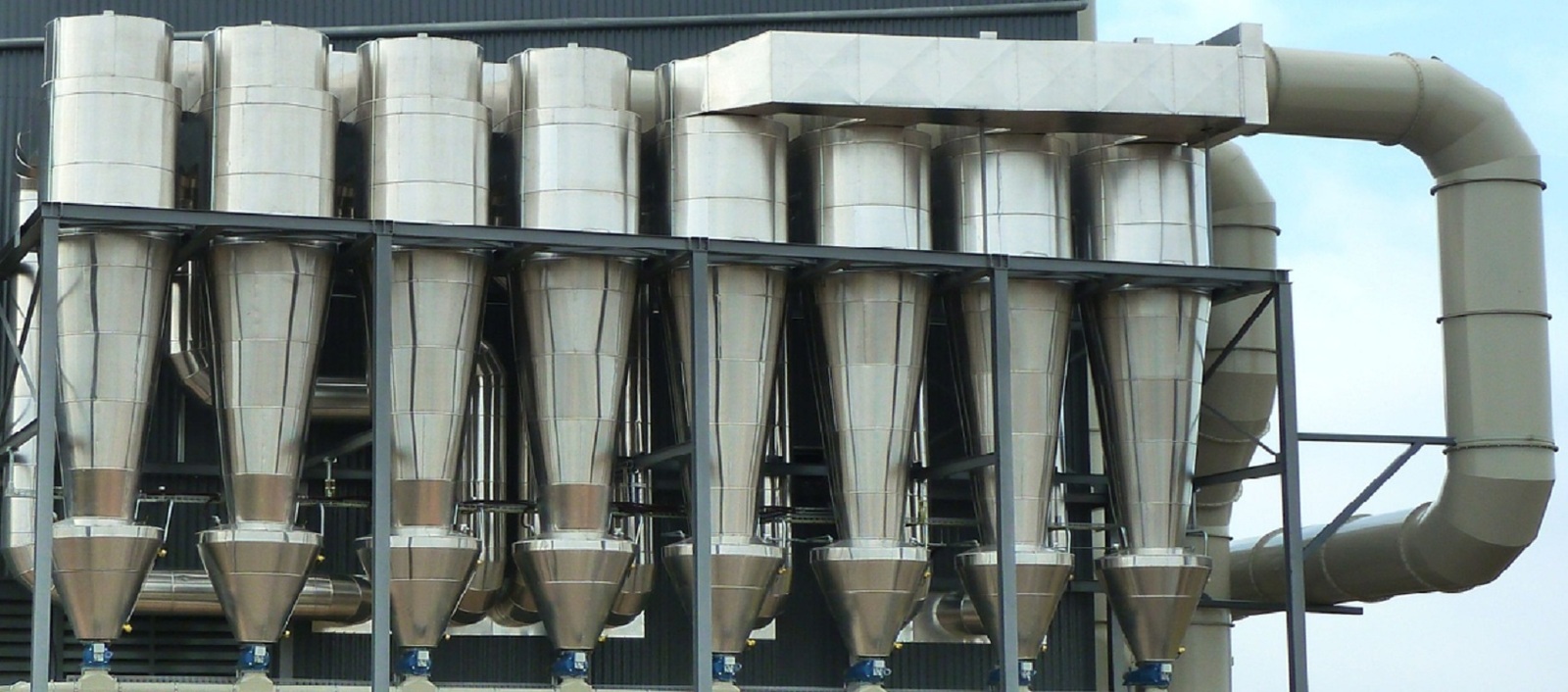

Cyclone khô tổ hợp

Cyclone tổ hợp là thiết bị lọc bụi gồm một số lượng lớn các đơn nguyên cyclone mắc song song một vỏ có chung đường dẫn khí vào, khí ra, thùng chứa bụi. Trong cyclone tổ hợp, việc tạo ra nên chuyển động quay của dòng khí trong thiết bị không phải do dòng khí được đưa vào theo phương tiếp tuyến mà do các dụng cụ định hướng dạng chong chóng hoặc dạng hóa hồng đặc trong thiết bị. Do vậy kích thước của cyclone tổ hợp nhỏ hơn kích thước của cyclone đơn có cùng công suất.

Ưu điểm của cyclone khô

Không có phần chuyển động nên tắng độ bền của thiết bị.

Có thể làm việc ở nhiệt độ cao (500oC)

Thu hồi bụi ở dạng khô

Trở lực hầu như cố định và không lớn

Làm việc ở áp suất cao

Năng suất cao, giá thành rẻ

Có khả năng thu hồi vật liệu mài mòn mà không cần bảo vệ mặt cyclone

Hiệu suất không phụ thuộc vào sự thay nồng độ bụi

Chế tạo đơn giản

Nhược điểm của cyclone khô

Hiệu quả vận hành kém khi hạt bụi có kích thước nhỏ <5μm.

Không thể thu hồi bụi kết dính

Không xử lý triệt để được khí thải.
