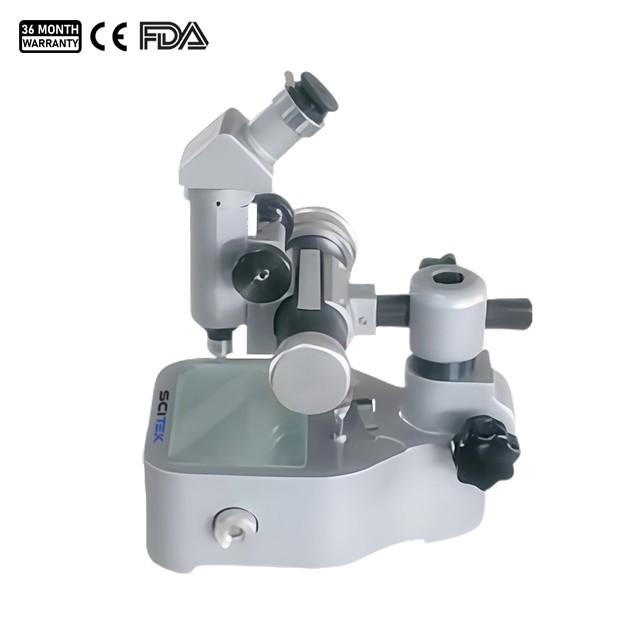

Kính hiển vi đo lường là một trong những dụng cụ đo lường quang học, có cấu trúc đơn giản, dễ vận hành và phạm vi ứng dụng rộng rãi. Kính hiển vi đo lường có thể phân biệt các mẫu quặng và kiểm tra các tấm ảnh in. Khung đo có thể được tháo rời khỏi đế và gắn vào máy công cụ để kiểm tra trực tiếp các bộ phận đã gia công. Nó được sử dụng rộng rãi trong các phòng kiểm tra và phòng thí nghiệm trong các ngành công nghiệp như cơ khí, luyện kim, quang học và nghiên cứu khoa học.

Đặc điểm của kính hiển vi đo lường:

1. Kính hiển vi đo này có thể được sử dụng để đo chiều dài, chẳng hạn như khoảng cách giữa các lỗ cố định, khoảng cách giữa bề mặt đế và đường khắc, chiều rộng của đường khắc và đường kính của vòng tròn ngoài của lỗ xuyên.

2. Nó cũng có thể mở rộng phạm vi sử dụng của kính hiển vi thông thường và đo đạc theo nhiều hướng khác nhau.

3. Gương phản xạ điều chỉnh được 45°.

4. Hệ thống điều chỉnh quang học sử dụng cơ cấu ăn khớp răng xiên và thiết bị chống trượt mới, đảm bảo không bao giờ bị trượt xuống.

Thông số kỹ thuật kính hiển vi đo lường:

Mẫu

MSC-RM1

Thị kính

10 lần

Vật kính

3 lần

Độ phóng đại tổng thể

30 lần

Phạm vi đo

0-50 mm

Giá trị thang đo

0,01 mm

Độ chính xác đo lường

≤0,015 mm

Hướng nâng

0≥50 mm, độ chính xác nhỏ nhất≤0,01 mm

Đường kính trường nhìn

≤4,8 mm

Phương pháp quan sát

Góc nhìn nghiêng 45°, gương bán phản xạ với cấu trúc điều chỉnh được, buồng lăng kính có thể điều chỉnh 360°.

Kết cấu

Thân ống kính được trang bị thiết bị chống trượt từ tính, và chuyển động ngang sử dụng cấu trúc ổ trục.

Tùy chọn

Vật kính 8X, vòng Newton

Kích thước đóng gói (Rộng × Sâu × Cao)

26,5×21,5×32 mm

GW

8 kg
