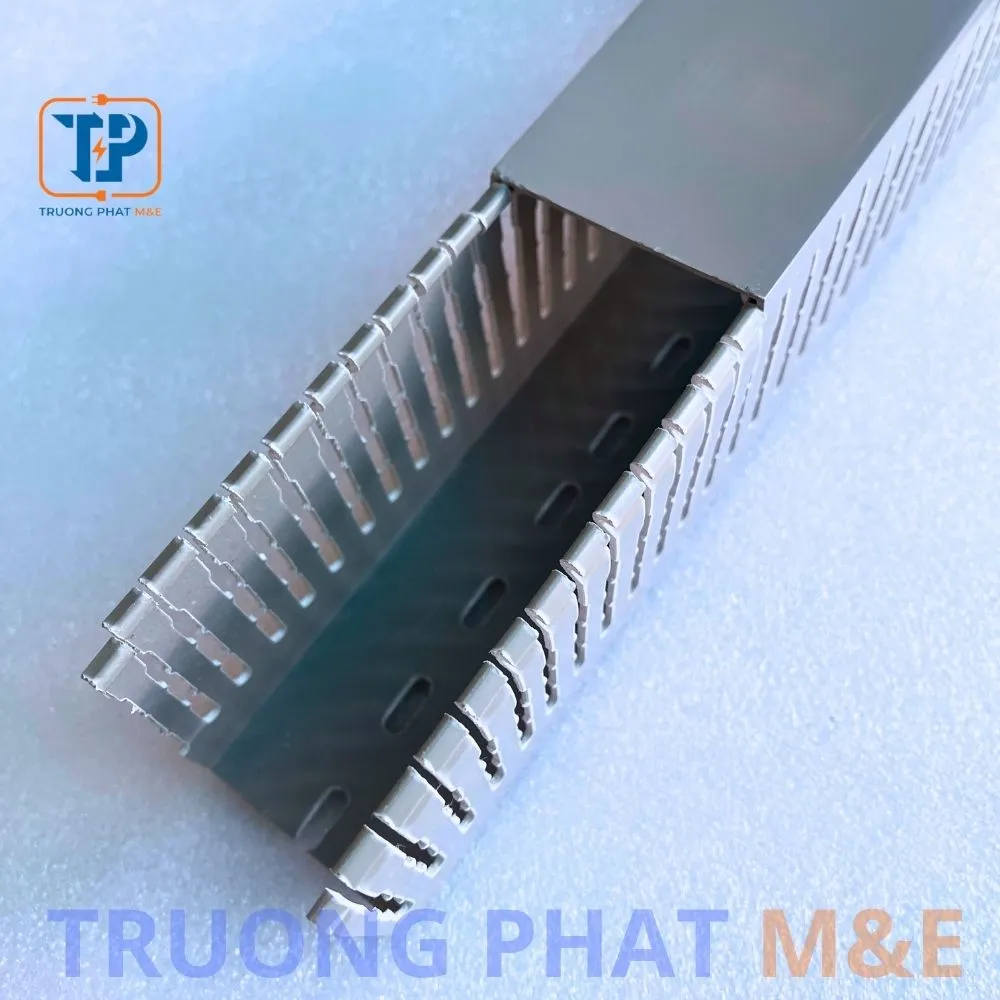

Máng Nhựa PXC 100x100 Màu Ghi – Giải Pháp Đi Dây Tủ Điện Lớn Gọn Gàng, An Toàn, Chuẩn Kỹ Thuật ⚡

Trong các hệ thống tủ điện công nghiệp, đặc biệt là tủ điện tổng, tủ phân phối nguồn, tủ MCC, tủ PLC và tủ điều khiển trung tâm, việc quản lý số lượng lớn dây điện luôn là một bài toán quan trọng. Khi dây động lực, dây điều khiển và dây tín hiệu cùng tập trung trong một không gian hẹp, nếu không được bố trí bài bản sẽ rất dễ gây rối, khó kiểm tra, khó bảo trì và ảnh hưởng trực tiếp đến độ an toàn vận hành ⚠️

Đó là lý do máng nhựa PXC 100x100 màu ghi trở thành lựa chọn được nhiều kỹ sư, nhà thầu cơ điện và đơn vị lắp ráp tủ điện tin dùng. Đây là dòng máng nhựa răng lược kích thước lớn, được thiết kế chuyên dụng cho các hệ thống có mật độ dây cao, cần sự ngăn nắp, chuyên nghiệp và tối ưu không gian bên trong tủ điện.

Nếu bạn đang tìm nhóm sản phẩm cùng loại, có thể xem thêm tại danh mục máng nhựa lắp tủ điện để so sánh nhanh các kích thước đang được sử dụng phổ biến trên thực tế.

✅ Máng nhựa PXC 100x100 màu ghi là gì?

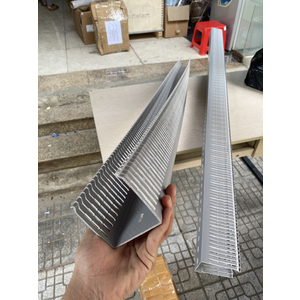

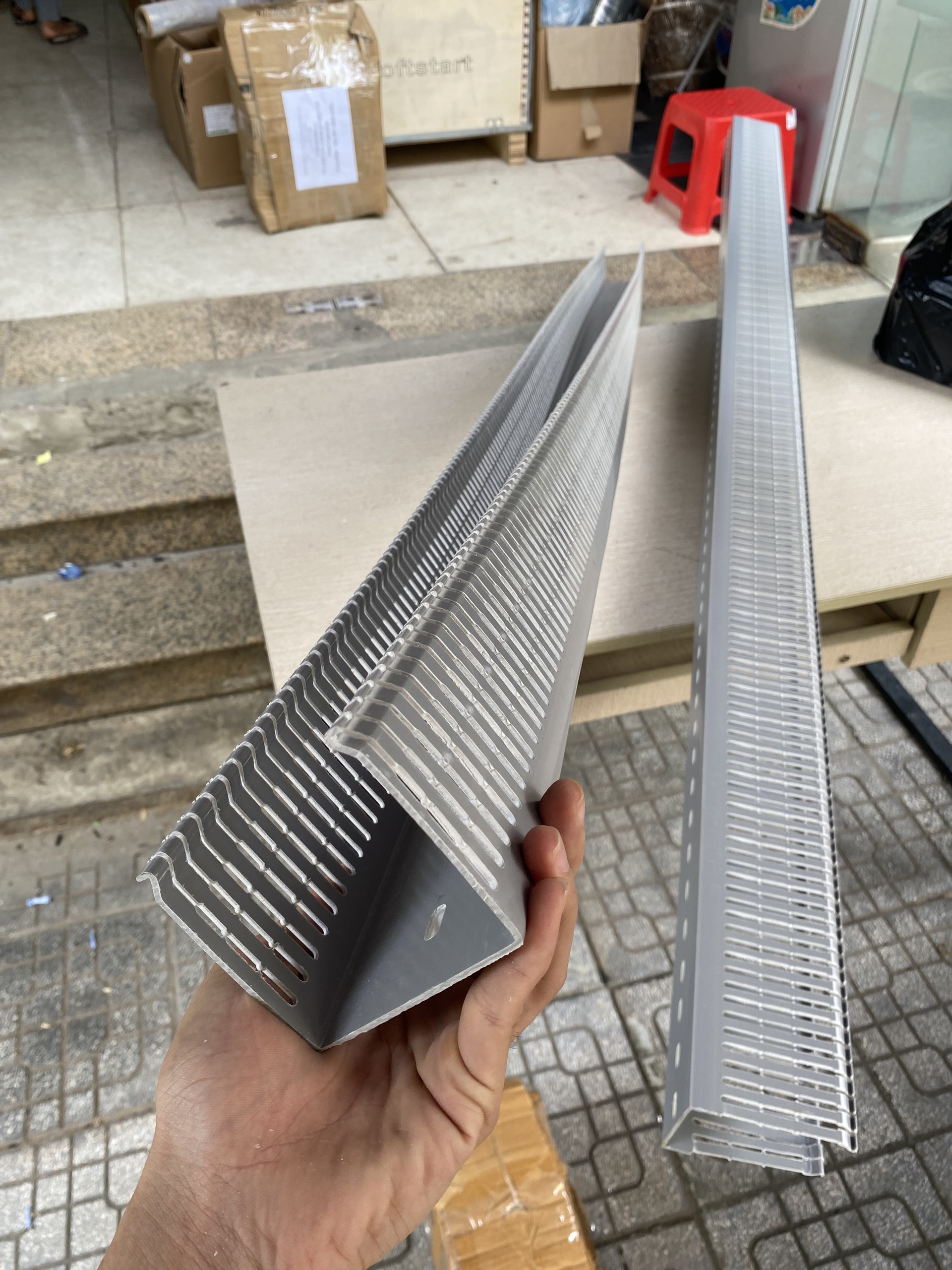

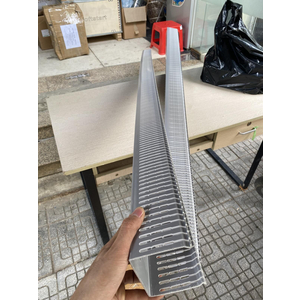

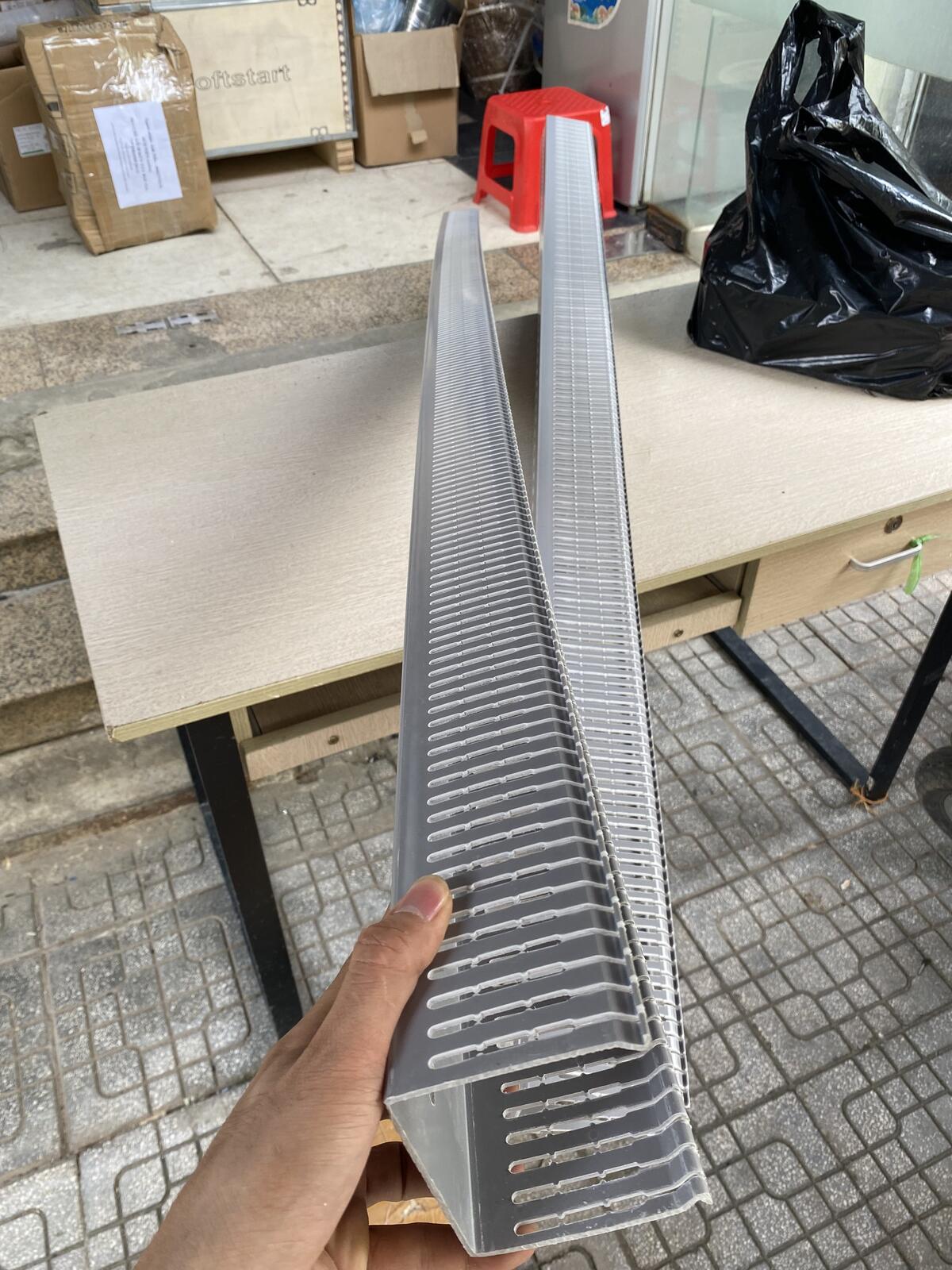

Máng nhựa PXC 100x100 là loại máng đi dây điện có kích thước cao 100mm x rộng 100mm, thường được sử dụng để gom, phân luồng và bảo vệ dây dẫn trong tủ điện. Thiết kế dạng răng lược giúp kỹ thuật viên dễ dàng đưa dây ra từng vị trí đấu nối mà vẫn giữ được tổng thể gọn gàng, khoa học.

Điểm nổi bật của dòng sản phẩm này là gam màu ghi xám hiện đại, tạo cảm giác sạch sẽ, đồng bộ với hệ thống tủ điện công nghiệp. Không chỉ giúp tăng tính thẩm mỹ, màu ghi còn phù hợp với nhiều kiểu bố trí thiết bị điện trong nhà máy, xưởng sản xuất và công trình M&E 🏭

🔧 Ưu điểm nổi bật của máng nhựa PXC 100x100

Sản phẩm được sản xuất từ nhựa PVC cứng nguyên sinh, cho độ bền cao và khả năng cách điện tốt. Đây là yếu tố rất quan trọng trong môi trường công nghiệp, nơi hệ thống điện thường hoạt động liên tục với cường độ lớn.

Một số ưu điểm nổi bật của máng nhựa 100x100 màu ghi gồm:

✅ Kích thước lớn, phù hợp với tủ điện nhiều dây, công suất cao
✅ Thiết kế răng lược khoa học, hỗ trợ luồn dây nhanh và chia nhánh linh hoạt
✅ Bề mặt nhẵn mịn, không ba via, hạn chế làm trầy lớp vỏ dây
✅ Chống cháy tốt, đáp ứng tiêu chuẩn UL94 V0, tăng độ an toàn khi vận hành

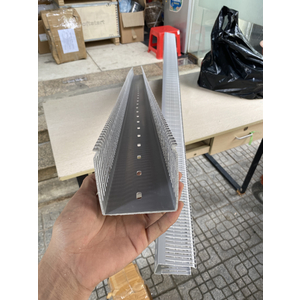

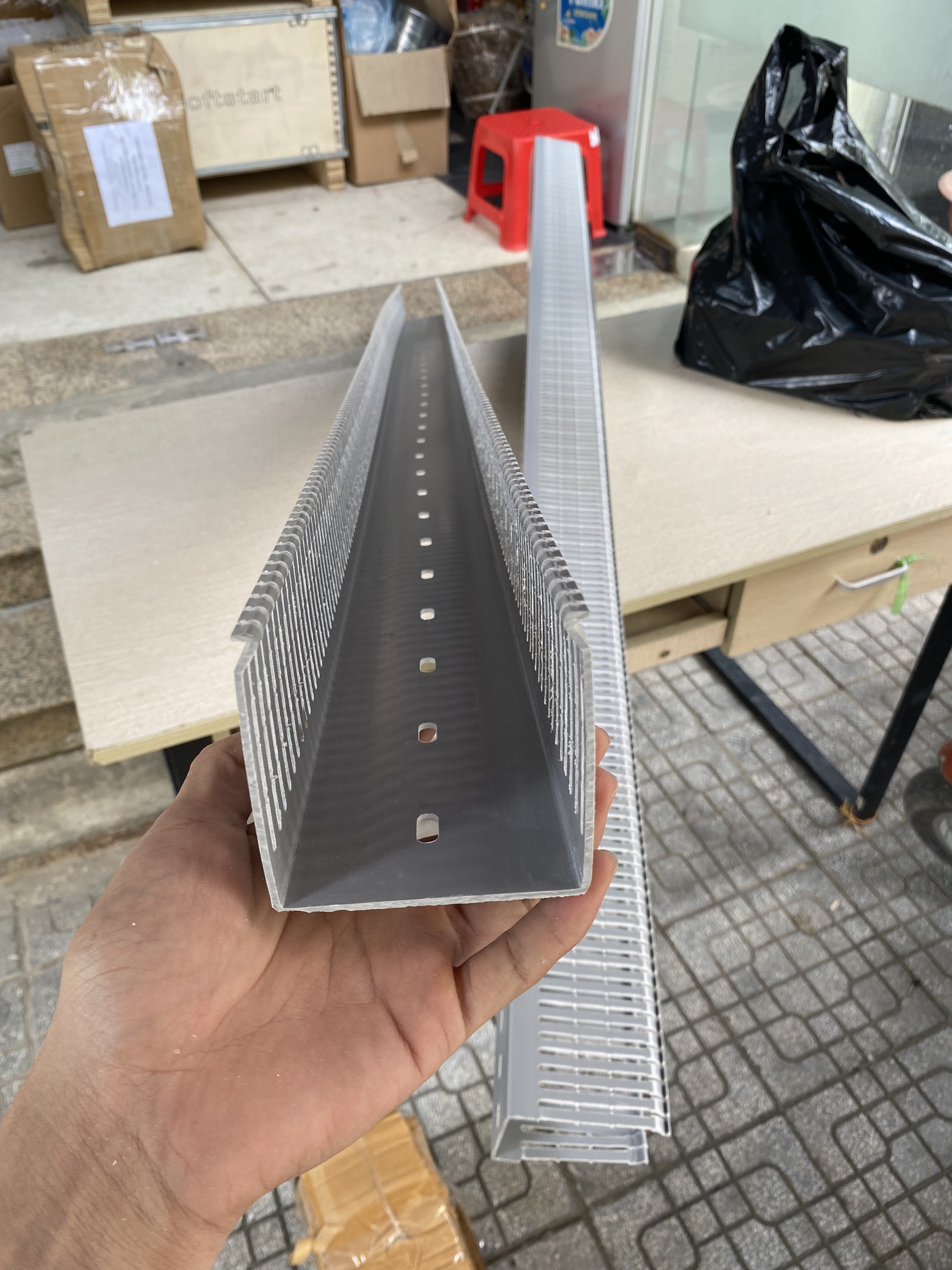

✅ Có vạch đánh dấu dưới đáy máng, giúp khoan và bắt vít chính xác hơn
✅ Độ bền cơ học cao, không dễ cong vênh hay giòn gãy trong quá trình sử dụng lâu dài
✅ Màu ghi đẹp, chuyên nghiệp, nâng tầm thẩm mỹ cho toàn bộ tủ điện

Nhờ những ưu điểm này, sản phẩm giúp quá trình thi công trở nên nhanh hơn, đồng thời tạo điều kiện thuận lợi cho công tác kiểm tra, sửa chữa và mở rộng hệ thống về sau 🧰

📐 Thông số kỹ thuật máng nhựa PXC 100x100

Để lựa chọn đúng sản phẩm cho công trình, người dùng nên tham khảo các thông số kỹ thuật cơ bản sau:

Thông số	Giá trị
Tên sản phẩm	Máng nhựa PXC 100x100 màu ghi
Kích thước	100mm x 100mm
Chiều dài tiêu chuẩn	2000mm / cây
Màu sắc	Ghi xám
Chất liệu	Nhựa PVC cứng nguyên sinh
Khả năng chống cháy	UL94 V0
Tiêu chuẩn chất lượng	ISO 9001:2015
Tiêu chuẩn môi trường	ROHS 2.0 – Ít khói
Chiều rộng khe răng	4mm
Khoảng cách khe	6mm
Ứng dụng	Tủ điện lớn, tủ MCC, tủ PLC, hệ thống điều khiển công nghiệp
Quy cách đóng gói	18 cây / thùng
Độ dày thành máng
Thương hiệu / xuất xứ

Nếu cần dòng cùng màu ghi nhưng kích thước nhỏ hơn để chia tuyến dây theo từng khoang, bạn có thể tham khảo thêm máng nhựa PXC 80x60 màu ghi hoặc máng nhựa đi dây điện 100x60 màu ghi để bố trí linh hoạt hơn trong cùng một tủ điện.

🏭 Ứng dụng thực tế của máng nhựa PXC 100x100 màu ghi

Hiện nay, máng nhựa đi dây điện 100x100 được ứng dụng rộng rãi trong nhiều hạng mục như:

🔹 Tủ điện tổng
🔹 Tủ phân phối nguồn
🔹 Tủ MCC điều khiển động cơ
🔹 Tủ PLC, tủ SCADA
🔹 Hệ thống điện nhà máy và khu công nghiệp
🔹 Công trình cơ điện M&E
🔹 Dự án yêu cầu đi dây thẩm mỹ, khoa học và dễ bảo trì

Trong thực tế thi công, kích thước 100x100mm đặc biệt phù hợp với những tủ điện có số lượng dây đi nhiều, chia ra nhiều tầng hoặc nhiều nhóm tín hiệu khác nhau. Với các tủ có cả dây nguồn, dây điều khiển và dây tín hiệu, việc sử dụng máng nhựa kích thước lớn sẽ giúp giảm hiện tượng dây bị dồn ép, hạn chế điểm gấp khúc quá hẹp và giúp việc đánh số dây, kiểm tra đầu nối hay nâng cấp thiết bị về sau trở nên đơn giản hơn.

Ở các hệ thống vận hành liên tục như dây chuyền sản xuất, tủ điều khiển bơm, quạt, băng tải hoặc cụm điều khiển trung tâm, không gian đi dây rõ ràng còn giúp kỹ thuật viên thao tác nhanh hơn khi cần bảo trì. Đây là điểm rất quan trọng, vì chỉ cần tiết kiệm vài phút kiểm tra trong mỗi lần xử lý sự cố cũng có thể giúp giảm đáng kể thời gian dừng máy. Với những công trình yêu cầu cao về hình thức hoàn thiện, máng nhựa màu ghi còn tạo cảm giác đồng bộ, sạch sẽ và chuyên nghiệp hơn cho toàn bộ hệ thống ⚡

🧭 Cách chọn đúng máng nhựa PXC 100x100

Để chọn đúng máng nhựa cho công trình, bạn nên kiểm tra nhanh các tiêu chí sau:

✅ Số lượng dây thực tế đi trong từng khoang tủ
✅ Tiết diện dây và bán kính uốn khi ra thiết bị
✅ Không gian lắp đặt còn lại trong tủ điện
✅ Chiều cao – chiều rộng máng có phù hợp với bố cục thiết bị hay không
✅ Mật độ tách nhánh dây ở từng vị trí terminal, relay, MCB, contactor
✅ Yêu cầu chống cháy và độ bền cơ học của dự án
✅ Tính đồng bộ thẩm mỹ với các máng khác trong cùng hệ thống

✔️ Checklist chọn nhanh

Tủ điện có nhiều dây nguồn + điều khiển cùng lúc → nên ưu tiên máng lớn
Cần chia nhánh dây thường xuyên → nên dùng máng răng lược
Tủ yêu cầu đi dây đẹp, dễ bảo trì → nên chọn màu ghi đồng bộ
Cần phối hợp thêm phụ kiện cố định dây → có thể tham khảo dây thít nhựa để bó gọn từng nhóm dây trong quá trình thi công

🛠️ Hướng dẫn lắp đặt máng nhựa PXC 100x100

Để máng nhựa phát huy tốt hiệu quả sử dụng, quá trình lắp đặt nên thực hiện theo các bước cơ bản sau:

✅ Xác định trước tuyến đi dây và vị trí lắp máng trong tủ điện
✅ Đo chiều dài cần sử dụng và cắt máng theo đúng kích thước thực tế
✅ Dùng vạch định vị dưới đáy máng để khoan, bắt vít hoặc cố định chắc chắn
✅ Bố trí dây theo từng nhóm: dây nguồn, dây điều khiển, dây tín hiệu
✅ Không nhồi dây quá chặt để chừa khoảng thao tác và tản nhiệt
✅ Đậy nắp hoàn thiện sau khi đi dây và kiểm tra lại các điểm ra dây

Khi cần đi dây đẹp hơn ở các đoạn chuyển hướng hoặc đoạn ra thiết bị dày, nên tính trước hướng mở răng lược để tránh chéo dây và giảm thời gian chỉnh sửa sau này.

⚠️ Lỗi thường gặp & cách tránh

Trong quá trình sử dụng máng nhựa đi dây tủ điện, một số lỗi thường gặp gồm:

❌ Chọn máng quá nhỏ so với số lượng dây thực tế
👉 Cách tránh: luôn chừa dư không gian cho mở rộng và thao tác bảo trì
❌ Nhồi dây quá chặt trong máng
👉 Cách tránh: chia lại nhóm dây, dùng thêm máng phụ nếu cần
❌ Không phân tách dây nguồn và dây tín hiệu
👉 Cách tránh: bố trí tuyến dây ngay từ đầu để giảm nhiễu và dễ kiểm tra
❌ Cắt máng không đều, làm xấu tủ điện
👉 Cách tránh: đo trước, đánh dấu rõ và dùng dụng cụ cắt phù hợp
❌ Bắt vít sai vị trí khiến máng lệch hoặc yếu
👉 Cách tránh: tận dụng vạch đánh dấu dưới đáy máng để căn chính xác
❌ Chọn sai kích thước cho từng khoang tủ
👉 Cách tránh: kết hợp nhiều size khác nhau thay vì chỉ dùng một quy cách cho toàn bộ tủ

💡 Vì sao nên chọn máng nhựa PXC 100x100 màu ghi?

Nếu bạn đang tìm kiếm một giải pháp đi dây cho tủ điện lớn vừa an toàn, vừa bền, vừa đẹp, thì đây là sản phẩm rất đáng đầu tư. Không chỉ đáp ứng tốt về mặt kỹ thuật, máng nhựa PXC 100x100 màu ghi đẹp còn góp phần tạo nên hình ảnh chuyên nghiệp cho hệ thống điện của doanh nghiệp.

Sản phẩm phù hợp với xu hướng thi công hiện đại: gọn gàng hơn, an toàn hơn, dễ bảo trì hơn và tối ưu chi phí lâu dài hơn.

❓ FAQ – Câu hỏi thường gặp

1) Máng nhựa PXC 100x100 phù hợp với loại tủ điện nào?

Phù hợp với các tủ điện có mật độ dây lớn như tủ tổng, tủ phân phối, tủ MCC, tủ PLC và tủ điều khiển trung tâm.

2) Kích thước 100x100 có dùng cho tủ nhỏ được không?

Có thể dùng, nhưng thường phù hợp hơn với tủ có không gian đủ rộng và số lượng dây nhiều. Với tủ nhỏ, nên cân nhắc size thấp hơn để tối ưu diện tích.

3) Máng nhựa răng lược có ưu điểm gì hơn máng kín?

Máng răng lược giúp đưa dây ra từng điểm đấu nối nhanh hơn, dễ chia nhánh và dễ kiểm tra hơn trong quá trình vận hành.

4) Màu ghi có lợi ích gì ngoài thẩm mỹ?

Màu ghi tạo cảm giác sạch, đồng bộ với đa số thiết bị trong tủ điện và giúp bố cục tổng thể nhìn chuyên nghiệp hơn.

5) Có thể kết hợp nhiều kích thước máng trong cùng một tủ không?

Có. Đây là cách làm rất phổ biến để tối ưu không gian từng khoang và từng nhóm dây.

6) Khi nào nên chọn máng 100x100 thay vì 100x60?

Khi số lượng dây nhiều hơn, tiết diện dây lớn hơn hoặc cần chừa khoảng thao tác bảo trì rộng hơn.

🚀 Liên hệ tư vấn chọn đúng máng nhựa cho tủ điện

Nếu bạn đang cần máng nhựa PXC 100x100 màu ghi cho công trình tủ điện công nghiệp, đây là lựa chọn phù hợp cho các hệ thống yêu cầu đi dây gọn – chắc – dễ bảo trì. Việc chọn đúng kích thước ngay từ đầu sẽ giúp tiết kiệm thời gian lắp ráp, giảm phát sinh khi thi công và giữ cho tủ điện luôn ngăn nắp trong suốt quá trình vận hành.

👉 Liên hệ để được tư vấn nhanh theo kích thước tủ, mật độ dây và nhu cầu sử dụng thực tế. Nội dung internal link trong bài được chọn từ sitemap nội bộ của website, gồm danh mục máng nhựa và một số URL sản phẩm liên quan trực tiếp.
