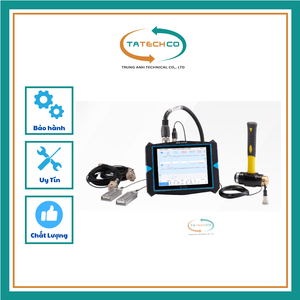

THIẾT BỊ KIỂM TRA ĐỘ BIẾN DẠNG CAO CỦA CỌC BÊ TÔNG (PDA, PIT)

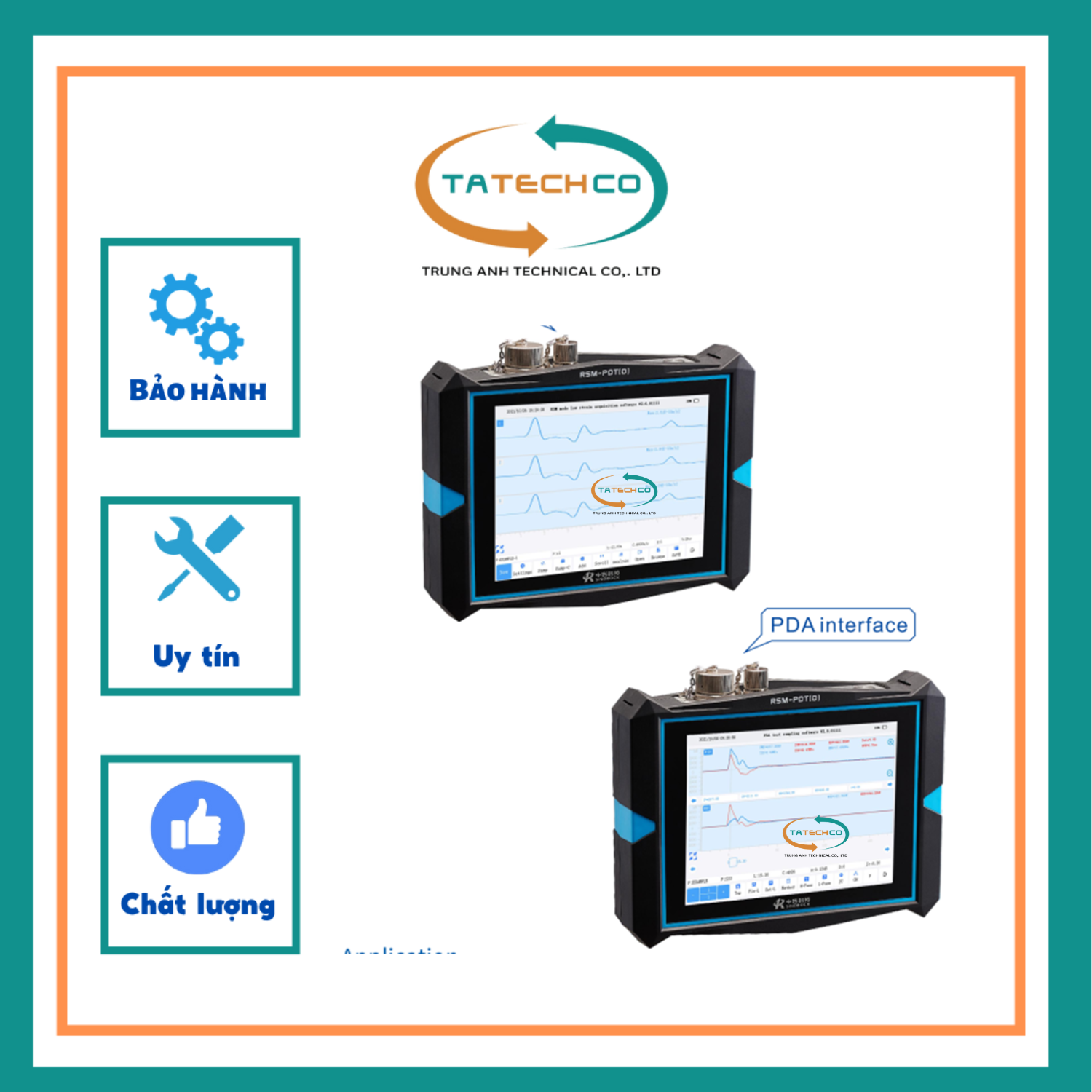

MÁY ĐO BIẾN DẠNG CỌC, PDA, PIT 2 CHẾ ĐỘ

Xuất xứ: Trung Quốc

Máy đo biến dạng cọc RSM-PDT (D) là thiết bị chủ yếu được sử dụng để kiểm tra khả năng chịu tải biến dạng cao của cọc móng, và tương thích với việc giám sát đóng cọc liên tục và kiểm tra tính toàn vẹn biến dạng thấp

Phương pháp thử nghiệm tiêu chuẩn để kiểm tra động lực căng thẳng cao của nền móng sâu ASTM D4945-17 2013SR149294

Phương pháp kiểm tra tiêu chuẩn để kiểm tra tính toàn vẹn của tác động căng thấp của nền móng sâu

ASTM D5882-16

Đặc điểm kỹ thuật

1. Công nghệ khuếch đại dấu chấm động tức thời nguyên bản, dải động lớn, tỷ lệ tín hiệu trên nhiễu cao, có tính đến việc thu tín hiệu mạnh và yếu mà không bị biến dạng;

2. Sự cân bằng của cầu biến dạng có thể được điều chỉnh tự động để giảm tác động của biến dạng ban đầu của vòng biến dạng đối với việc thu tín hiệu và loại bỏ độ lệch tín hiệu bằng không;

3. Với tốc độ thu tín hiệu nhanh, có thể hoàn thành việc thu thập tín hiệu 60 búa / phút và kiểm tra giám sát cọc có thể được thực hiện trong thời gian thực;

4. Tự kiểm tra trạng thái lắp đặt cảm biến có thể được tiến hành tại hiện trường trong thời gian thực;

5. Kết quả phân tích theo phương pháp Case, F-ZVcurves và các đường cong sóng di chuyển trên và dưới được hiển thị tại hiện trường;

6.IP65 Thiết kế chống bụi và chống thấm nước, không sợ điều kiện khắc nghiệt;

Pin dung lượng lớn siêu mỏng 7.9mm, pin có thể tháo rời, đảm bảo công việc tại hiện trường không bị gián đoạn.

Hiển thị: Màn hình LCD

Lưu trữ: ổ cứng 16G có dây

Số lượng kênh: PDA : 4 kênh PIT: 1 kênh

Nguồn nuôi: Pin Lithium

Thông số kỹ thuật
Hiển thị Màn hình LCD màu: 8,4 inch Độ phân giải:800 × 600 (có thể điều chỉnh đèn nền)
Chế độ hoạt động Cảm ứng điện dung
Dung lượng lưu trữ Đĩa cứng điện tử 16G
Phương thức thu tín hiệu Có dây
Phương thức xuất dữ liệu USB
Khoảng lấy mẫu: PDA: điều chỉnh theo cấp từ 50~500 μs; PIT: điều chỉnh liên tục từ 5~1000 μs
Màn điều khiển chính Được dùng công suất thấp ; Tần số cơ bản: ≥1GHz Bộ nhớ: 512M

Hệ số khuếch đại số thực dấu phẩy động: 1~256
Chiều dài ghi dữ liệu: 1k
Độ chính xác chuyển đổi A/D: Dấu phẩy động tức thời 24-bit
Điện áp nhiễu hệ thống: <20μV
Dải động: ≥100 dB
Dải tần số: Kênh tốc độ: 2~12000Hz; Kênh biến dạng: 0~12000Hz
Mức kích hoạt: Lựa chọn 4 cấp
Số lượng kênh: PDA: 4 kênh; PIT: 1 kênh

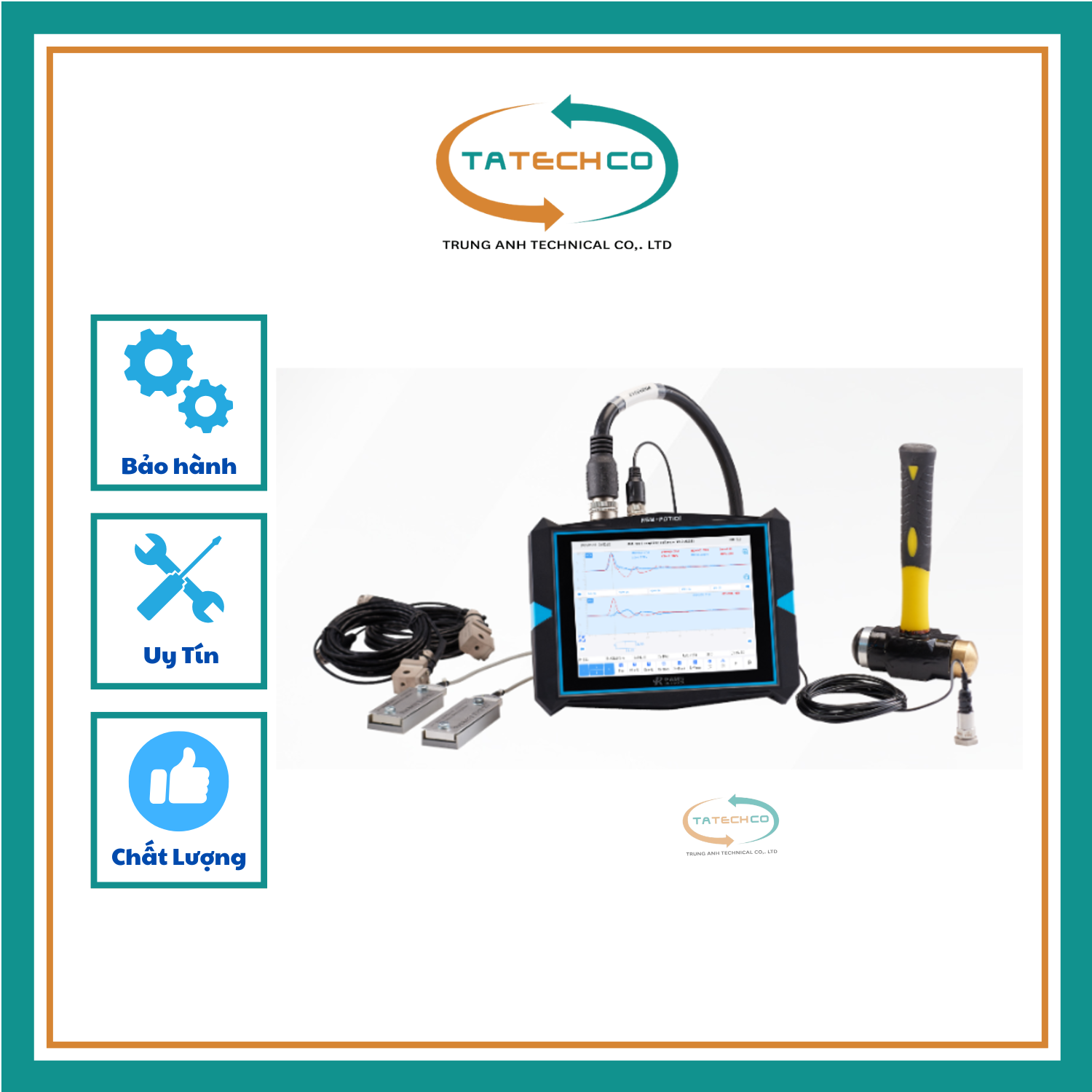

Chế độ lấy mẫu: 2 cảm biến gia tốc + 2 đầu dò biến dạng
Cảm biến: Cảm biến gia tốc áp điện, đầu dò biến dạng
Cấp bảo vệ: IP65
Phương thức cấp nguồn: Pin lithium tháo rời, dung lượng pin 12000mAh, độ dày pin 9mm, thời gian sử dụng pin ≥10 giờ
Vỏ máy: Nhựa kỹ thuật ABS+PC
Nhiệt độ làm việc: -20~+55°C
Kích thước: 265 × 200 × 56 mm
Khối lượng: 2.0 kg (bao gồm pin lithium)
