- Máy siêu âm cọc khoan nhồi RSM-SY6(C)
- Model: RSM-SY6(C)
- Hãng sản xuất: Sinorock
- Xuất xứ: Trung Quốc
1. Giời thiệu:

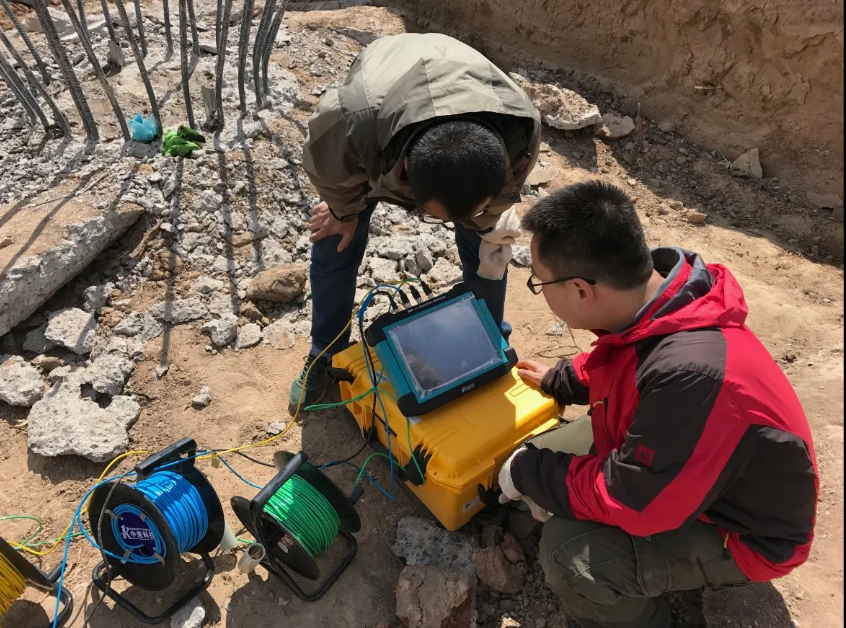

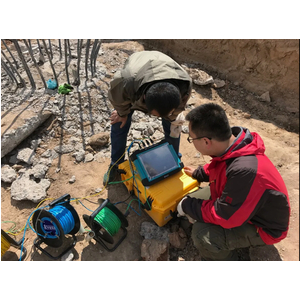

• Phương pháp đo: Sử dụng sóng siêu âm truyền qua các ống siêu âm đặt trong cọc khoan nhồi để phát hiện các khuyết tật như rỗ bê tông, phân tầng, hoặc lẫn đất cát.
• Thiết kế: Gọn nhẹ, dễ vận chuyển và thao tác tại hiện trường xây dựng.
• Ứng dụng: Đánh giá chất lượng và độ đồng đều của thân cọc móng theo các tiêu chuẩn kỹ thuật xây dựng.
• Kiểm tra chất lượng, tính toàn vẹn của bê tông cọc khoan nhồi bằng phương pháp truyền xung siêu âm xuyên lỗ (Crosshole Sonic Logging - CSL).
• Kết hợp kiểm tra cường độ bê tông bằng phương pháp súng bật nẩy và siêu âm (Ultrasonic-Rebound combined method).
• Đo chiều sâu vết nứt kết cấu bê tông, đo vận tốc sóng dọc trong khối đá địa chất, đo đạc vùng nới lỏng trong đường hầm
2. Ưu điểm chính:
• Màn hình: 8.4 inch LCD màu, độ phân giải 800×600 (công nghệ cảm ứng điện dung công nghiệp, có khả năng điều chỉnh đèn nền để đọc rõ dưới ánh nắng mặt trời).
• Hệ điều hành: Nền tảng nhúng tiêu thụ điện năng thấp, vi xử lý cơ bản tần số 600MHz.
• Bộ nhớ dữ liệu: Đĩa cứng điện tử 16 GB kết hợp RAM 256 MB.
• Số lượng kênh đo: 1 kênh truyền độc lập và 2 kênh nhận tín hiệu độc lập, cho phép kiểm tra đồng thời 2 mặt cắt trong một lần kéo đầu dò.
• Chế độ vận hành: Hoàn toàn bằng cảm ứng.
• Cổng kết nối: Hỗ trợ kết nối có dây, cổng USB hỗ trợ truyền dữ liệu trực tiếp qua ổ cứng di động.
• Khoảng thời gian lấy mẫu: Từ 0.1 〜 200 μS.
• Độ dài ghi sóng: Từ 0.5 〜 4k điểm.
• Điện áp truyền phát: Có thể điều chỉnh hai mức 500V hoặc 1000V.
• Băng thông tần số (Phạm vi tần số): Từ 1 〜 500 kHz.
• Độ chính xác tăng ích (Gain): 0.5 dB.
• Dải động hệ thống (Dynamic Range): > 100 dB.
• Độ chính xác thời gian âm thanh: ≤ 0.5%.
• Độ chính xác biên độ âm thanh: ≤ 3%.
• Độ nhạy thu tín hiệu: ≤ 10 μV.
• Nhiễu xuyên âm (Crosstalk): ≤ 1/400.
• Vỏ máy: Chất liệu nhựa chịu lực ABS+PC đạt tiêu chuẩn kháng bụi/nước IP65 chuyên dụng ngoài hiện trường.
• Kích thước: 255 × 180 × 60 mm.
• Trọng lượng: Khoảng 2.0 kg (đã bao gồm pin Lithium).
• Nguồn điện & Pin: Pin Lithium siêu mỏng 9mm có thể tháo rời, cho thời gian vận hành liên tục ≥ 8 giờ, hỗ trợ sạc qua cổng Type-C.
• Bộ đếm độ sâu: Thiết bị đếm độ sâu tự động kết nối qua cáp tín hiệu để đồng bộ hóa đồ thị sóng theo chiều sâu cọc.

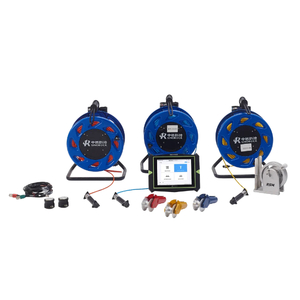

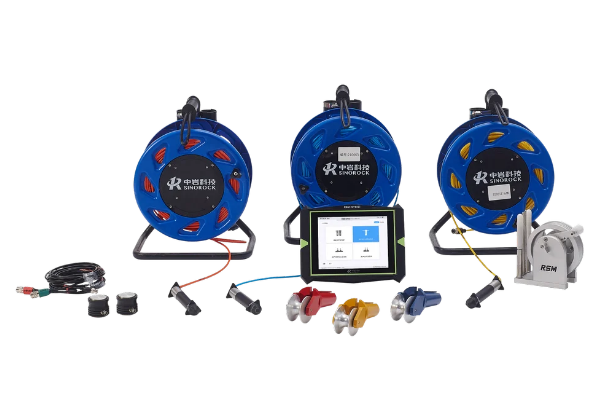

3. Cung cấp:
Máy chính & Phụ kiện nguồn
• 01 Máy chính RSM-SY6(C) (Màn hình 8.4 inch, vỏ kháng nước IP65).
• 01 Bộ sạc nguồn/Adapter nguồn (Thông số sạc 8.4V / 5A).
Hệ thống đầu dò siêu âm (Probes)
• 02 Đầu dò siêu âm lòng cọc (Cross-hole Probes): Bộ gồm đầu dò truyền phát và đầu dò thu nhận, chiều dài cáp tiêu chuẩn 50 mét (đi kèm 2 cuộn quấn dây chuyên dụng).
• 02 Đầu dò siêu âm bề mặt (Plane Acoustic Wave Probes): Tần số 50kHz dùng đo nông, đo khuyết tật bề mặt hoặc kết hợp súng bật nẩy bê tông.
• 02 Cáp kết nối đầu dò bề mặt: Chiều dài 5 mét mỗi dây.
Thiết bị đo độ sâu & Dẫn hướng cáp hiện trường
• 01 Bộ đếm mét độ sâu tự động (Depth Counter): Thiết bị tự động ghi nhận độ sâu của đầu dò khi kéo lên để đồng bộ đồ thị.
• 01 Dây cáp tín hiệu kết nối bộ đếm độ sâu: Chiều dài 10 mét.
• 03 Con lăn dẫn hướng miệng ống siêu âm (Pipe Orifice Pulleys): Phân chia theo mã màu gồm các màu đỏ, vàng, đen để tránh nhầm lẫn mặt cắt lòng cọc.
• 01 Chân đỡ ba càng (Tripod): Dùng để gá và cố định bộ đếm độ sâu hoặc giá đỡ máy cố định tại miệng cọc.
Hộp bảo vệ & Phụ kiện đi kèm
• 01 Hộp đựng máy chuyên dụng (Instrument Container): Vali nhựa cứng chống va đập, bảo vệ máy và phụ kiện trong quá trình vận chuyển công trường.
• 01 Túi đồ nghề kỹ thuật (Toolkit): Chứa các vật dụng phụ trợ như USB chứa phần mềm phân tích dữ liệu, thước dây, và cờ-lê tháo lắp pin.
