Máy Thí Nghiệm PDA Và PIT RSM-PDT(D) – Giải Pháp Kiểm Tra Cọc Nền Móng Chính Xác, Hiện Đại

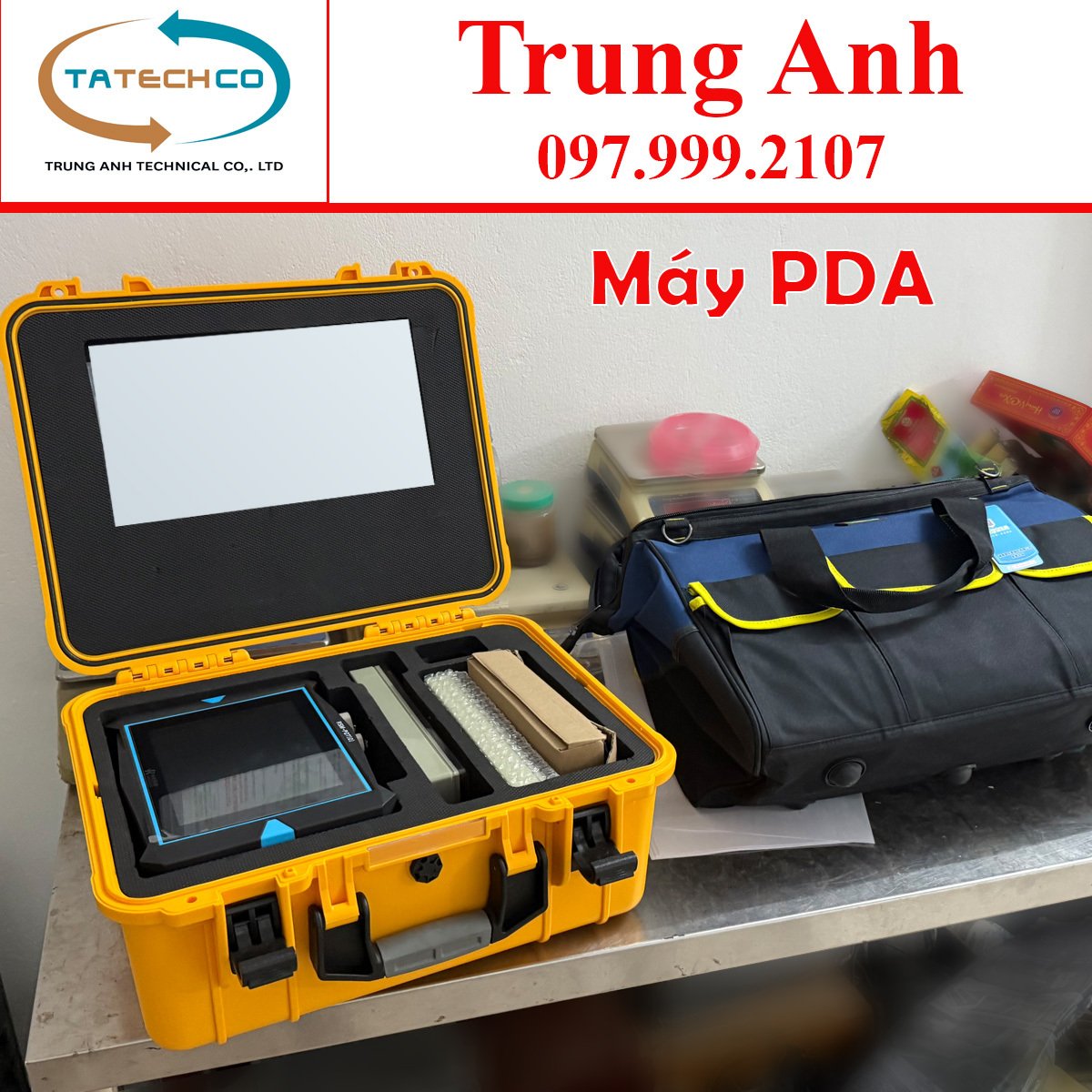

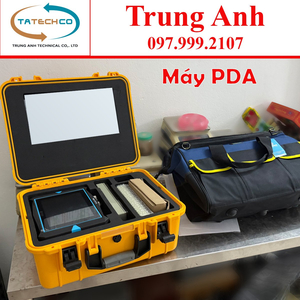

Máy PDA và PIT RSM-PDT(D) SINOROCK

  • Model: RSM-PDT(D)
  • Hãng sản xuất: SINOROCK
  • Xuất xứ: Trung Quốc
  • Bảo hành: 12 tháng

RSM-PDT(D) là dòng máy chuyên dụng dùng để thí nghiệm biến dạng lớn PDA (Pile Dynamic Analysis) và thí nghiệm biến dạng nhỏ PIT (Pile Integrity Test) trong kiểm tra chất lượng cọc nền móng công trình. Thiết bị được ứng dụng rộng rãi trong các dự án:

  • Cầu đường
  • Nhà cao tầng
  • Cảng biển
  • Điện gió
  • Công trình công nghiệp
  • Kiểm định nền móng

Với khả năng tích hợp đồng thời hai phương pháp PDA và PIT trên cùng một hệ thống, RSM-PDT(D) giúp tối ưu chi phí đầu tư, tăng hiệu quả kiểm tra hiện trường và nâng cao độ tin cậy trong công tác nghiệm thu cọc.

Máy PDA PIT RSM-PDT(D) là gì?

RSM-PDT(D) là thiết bị kiểm tra cọc hiện đại sử dụng công nghệ phân tích sóng ứng suất để:

  • Đánh giá sức chịu tải cọc
  • Kiểm tra tính toàn vẹn thân cọc
  • Phát hiện khuyết tật trong cọc

1. Thí nghiệm PDA – Biến dạng lớn1. Thí nghiệm PDA – Biến dạng lớn

Dùng để:

  • Xác định sức chịu tải động của cọc
  • Đánh giá hiệu quả đóng cọc
  • Phân tích ứng suất trong thân cọc

2. Thí nghiệm PIT – Biến dạng nhỏ

Dùng để:

  • Kiểm tra chất lượng thân cọc
  • Xác định chiều dài cọc
  • Phát hiện:
    • nứt gãy
    • co thắt
    • rỗ bê tông
    • thay đổi tiết diện

Ưu điểm nổi bật của máy PDA PIT RSM-PDT(D)

Tích hợp PDA và PIT trên cùng hệ thống

RSM-PDT(D) giúp người dùng:

  • Tiết kiệm chi phí đầu tư
  • Giảm số lượng thiết bị mang theo công trường
  • Vận hành thuận tiện hơn

Đây là giải pháp phù hợp cho:

  • Phòng LAS-XD
  • Đơn vị kiểm định
  • Nhà thầu nền móng
  • Trung tâm thí nghiệm xây dựng

Độ chính xác cao

Thiết bị sử dụng:

  • Cảm biến gia tốc độ nhạy cao
  • Cảm biến biến dạng chính xác
  • Công nghệ xử lý tín hiệu số hiện đại

Giúp:

  • Thu nhận dữ liệu ổn định
  • Giảm nhiễu hiện trường
  • Tăng độ chính xác kết quả đo

Kiểm tra nhanh ngoài hiện trường

Máy được thiết kế tối ưu cho môi trường công trường:

  • nhỏ gọn
  • chắc chắn
  • pin dung lượng lớn
  • thao tác nhanh

Giúp kỹ sư:

  • triển khai thí nghiệm nhanh
  • giảm thời gian kiểm tra cọc
  • tăng hiệu quả công việc

Phần mềm phân tích chuyên sâu

Một trong những điểm mạnh của RSM-PDT(D) là hệ thống phần mềm phân tích dữ liệu mạnh mẽ.

Chức năng phần mềm PDA

Phần mềm hỗ trợ:

  • Hiển thị dạng sóng thời gian thực
  • Phân tích lực và vận tốc
  • Tính toán sức chịu tải động
  • Dánh giá ứng suất thân cọc
  • Phân tích phản xạ sóng

Hiển thị các biểu đồ:

  • Force Curve
  • Velocity Curve
  • Stress Curve
  • Energy Curve

Chức năng phần mềm PIT

Hỗ trợ:

  • Phân tích sóng phản xạ
  • Xác định chiều dài cọc
  • Phát hiện khuyết tật thân cọc
  • Đánh giá tính toàn vẹn cọc

Kỹ sư có thể:

  • Zoom tín hiệu
  • So sánh dữ liệu
  • Nhận diện bất thường nhanh chóng

Quản lý dữ liệu và xuất báo cáo

Phần mềm cho phép:

  • Lưu trữ dữ liệu theo công trình
  • Quản lý từng cọc riêng biệt
  • Xuất báo cáo nhanh

Hỗ trợ định dạng:

  • PDF
  • Word
  • Excel

Giúp tiết kiệm thời gian xử lý hồ sơ nghiệm thu.

Ứng dụng của máy PDA PIT RSM-PDT(D)

Thiết bị được sử dụng rộng rãi trong:

  • Kiểm tra cọc khoan nhồi
  • Kiểm tra cọc đóng
  • Kiểm tra cọc ép
  • Đánh giá nền móng công trình

Ứng dụng tại:

  • Công trình giao thông
  • Cầu cảng
  • cao tốc
  • nhà máy công nghiệp
  • dự án năng lượng

Tiêu chuẩn áp dụng

RSM-PDT(D) đáp ứng các tiêu chuẩn:

  • ASTM D4945 – PDA
  • ASTM D5882 – PIT
  • JTJ / JTG Trung Quốc
  • tiêu chuẩn kiểm tra cọc hiện hành

Thông số kỹ thuật

  • Model: RSM-PDT (D)
  • Phương thức hiển thị: Màn hình LCD màu thật 8.4 inch
  • Độ phân giải: 800×600 (điều chỉnh được độ sáng nền)
  • Chế độ vận hành: Cảm ứng điện dung
  • Dung lượng lưu trữ: Ổ cứng điện tử 16G
  • Phương thức thu nhận tín hiệu: Có dây
  • Phương thức xuất dữ liệu: USB
  • Khoảng lấy mẫu: PDA: điều chỉnh theo cấp từ 50~500 μs; PIT: điều chỉnh liên tục từ 5~1000 μs
  • Hệ thống điều khiển trung tâm: Hệ thống nhúng công suất thấp, tần số cơ bản ≥1GHz, bộ nhớ 512M
  • Hệ số khuếch đại số thực dấu phẩy động: 1~256
  • Chiều dài ghi dữ liệu: 1k
  • Độ chính xác chuyển đổi A/D: Dấu phẩy động tức thời 24-bit
  • Điện áp nhiễu hệ thống: <20μV
  • Dải động: ≥100 dB
  • Dải tần số: Kênh tốc độ: 2~12000Hz; Kênh biến dạng: 0~12000Hz
  • Mức kích hoạt: Lựa chọn 4 cấp
  • Số lượng kênh: PDA: 4 kênh; PIT: 1 kênh
  • Chế độ lấy mẫu: 2 cảm biến gia tốc + 2 đầu dò biến dạng
  • Cảm biến: Cảm biến gia tốc áp điện, đầu dò biến dạng
  • Cấp bảo vệ: IP65
  • Phương thức cấp nguồn: Pin lithium tháo rời, dung lượng pin 12000mAh, độ dày pin 9mm, thời gian sử dụng pin ≥10 giờ
  • Vỏ máy: Nhựa kỹ thuật ABS+PC
  • Nhiệt độ làm việc: -20~+55°C
  • Kích thước: 265 × 200 × 56 mm
  • Khối lượng: 2.0 kg (bao gồm pin lithium)

Vì sao nên chọn máy PDA PIT SINOROCK?

✔ Thương hiệu uy tín trong lĩnh vực địa kỹ thuật
✔ Giá thành hợp lý
✔ Tích hợp nhiều chức năng
✔ Phần mềm mạnh mẽ
✔ Dễ vận hành
✔ Độ ổn định cao
✔ Phù hợp tiêu chuẩn kiểm định hiện hành

Kết luận

Máy thí nghiệm PDA và PIT RSM-PDT(D) SINOROCK là giải pháp hiện đại giúp kiểm tra sức chịu tải và tính toàn vẹn cọc nền móng nhanh chóng, chính xác và hiệu quả. Với khả năng tích hợp nhiều chức năng, phần mềm phân tích chuyên sâu và thiết kế phù hợp môi trường công trường, đây là lựa chọn tối ưu cho các đơn vị thí nghiệm, kiểm định và thi công nền móng hiện nay.
