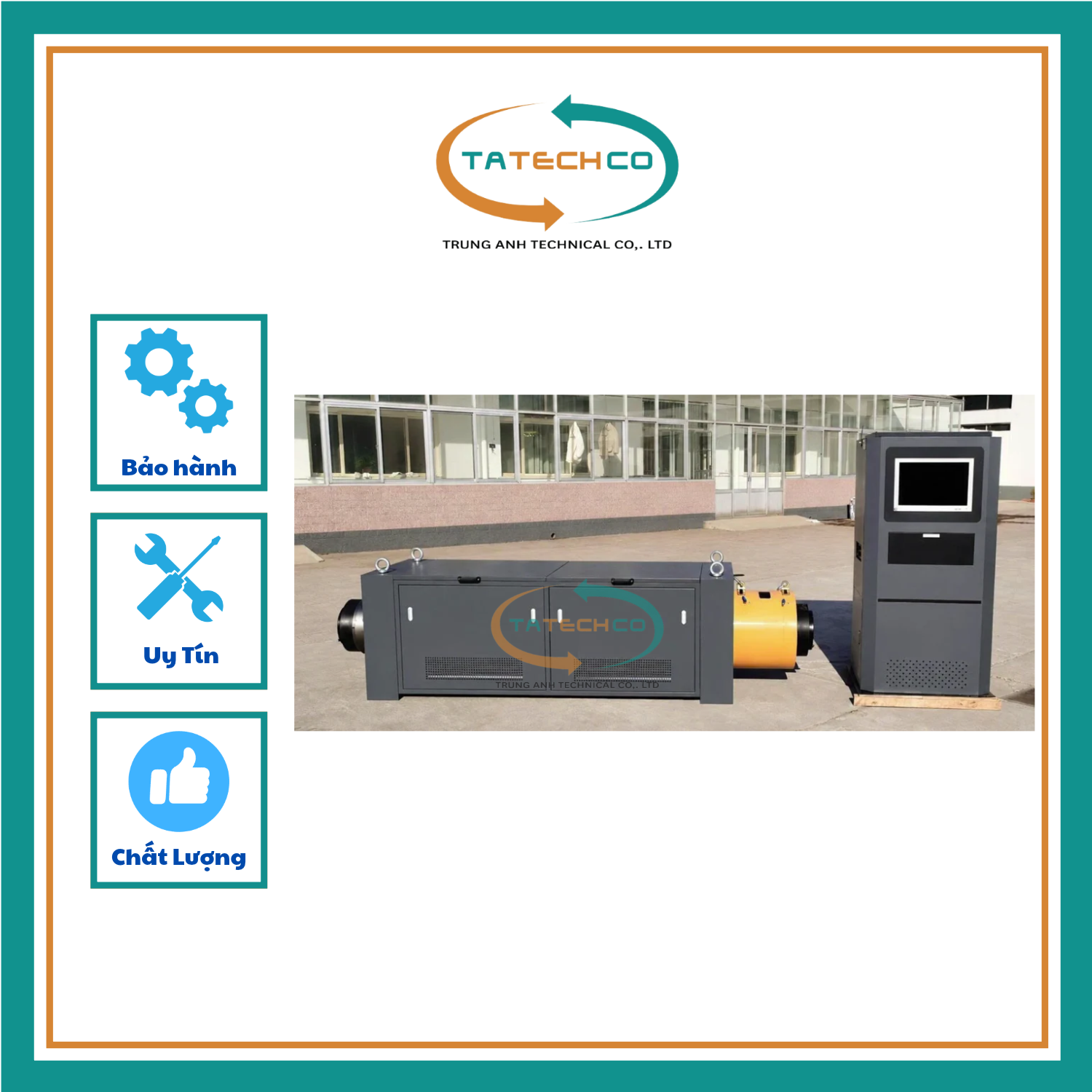

MÁY THỬ NEO TĨNH ĐIỆN – THỦY LỰC SERVO MG-6500

1. GIỚI THIỆU SẢN PHẨM

Máy thử neo tĩnh điện – thủy lực servo được nghiên cứu và phát triển theo yêu cầu của tiêu chuẩn GB/T 14370-2000 “Neo, kẹp và bộ nối dùng cho cốt thép dự ứng lực”, dùng để kiểm tra tính năng của neo, kẹp và bộ nối dùng cho cốt thép dự ứng lực.

Máy sử dụng điều khiển vi tính, hệ thống gia tải servo điện – thủy lực kết hợp gia tải thủy lực bằng tay; máy chính và tủ điều khiển được bố trí tách rời. Thiết bị có ưu điểm vận hành thuận tiện, làm việc ổn định và tin cậy, độ chính xác thử nghiệm cao, gia lực êm và ổn định; chuyên dùng cho thử nghiệm cường độ neo tĩnh của cáp thép dự ứng lực.

Hệ thống đo lực sử dụng cảm biến tải 6500 kN, điều khiển và hiển thị bằng máy tính, cho độ chính xác điều khiển servo điện – thủy lực cao.

2. THÔNG SỐ KỸ THUẬT CHÍNH

STT

Thông số

Giá trị

1

Lực thử lớn nhất

6500 kN

2

Phạm vi đo lực

4% – 100% (toàn dải không chia cấp, tương đương 3 cấp đo)

3

Độ chính xác chỉ thị (lực thử)

±0,5% giá trị chỉ thị

4

Phạm vi đo chuyển vị

0 – 200 mm

5

Độ chính xác chỉ thị (chuyển vị)

±1%

6

Độ lặp lại

±0,5%

7

Độ phân giải tương đối

±0,5%

8

Hành trình piston

200 mm

9

Khoảng cách kéo

3200 mm

10

Công suất

3 kW

11

Kích thước tổng thể

Máy chính: 3200 × 800 × 800 mm; Tủ điều khiển: 800 × 650 × 1680 mm

12

Khối lượng tịnh

3800 kg

3. KẾT CẤU MÁY CHÍNH

Máy thử neo tĩnh kiểu nằm ngang gồm ba phần: máy chính, tủ điều khiển (bao gồm nguồn dầu/trạm bơm) và hệ thống đo – điều khiển bằng máy tính.

1) Máy chính: gồm cảm biến tải, khung máy, giá treo, dầm treo, tấm bao che, kích thủy lực, tấm đệm, bản neo và bộ neo. Bản neo, bộ neo và tấm đệm được thay đổi phù hợp với số lượng sợi/cáp sử dụng trong từng phép thử.

2) Tủ điều khiển: gồm bảng điều khiển, bơm động cơ, van cấp dầu, van hồi dầu, van chặn, van đảo chiều điện từ, van servo điện – thủy lực kỹ thuật số, đường ống, thùng dầu và các bộ phận liên quan. Hệ thống chủ yếu điều khiển xi lanh (kích), chuyển động tiến/lùi/dừng của piston, áp suất và tốc độ.

3) Hệ thống đo – điều khiển điện thủy lực bằng máy tính: xem phần sau của tài liệu
