Nút Nhấn Đôi Có Đèn APBB-22&25N Ø22mm Chính Hãng Bền Bỉ

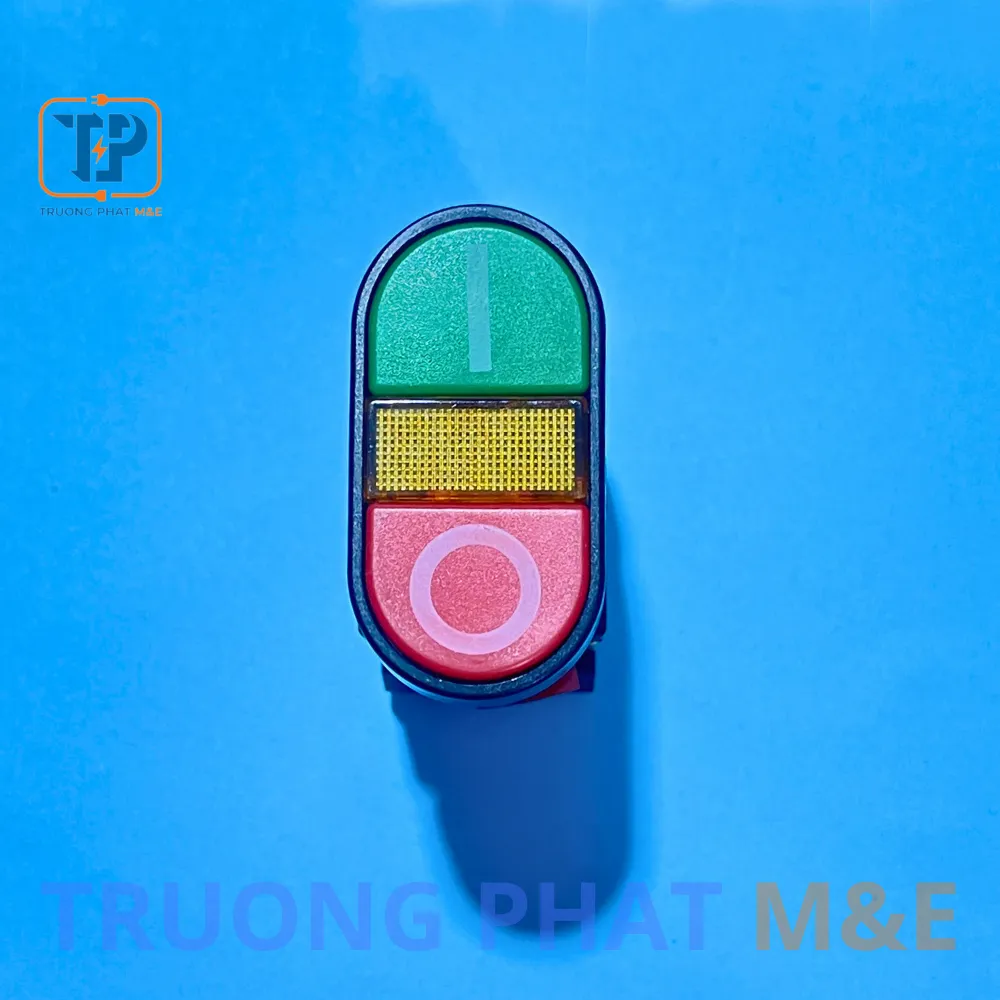

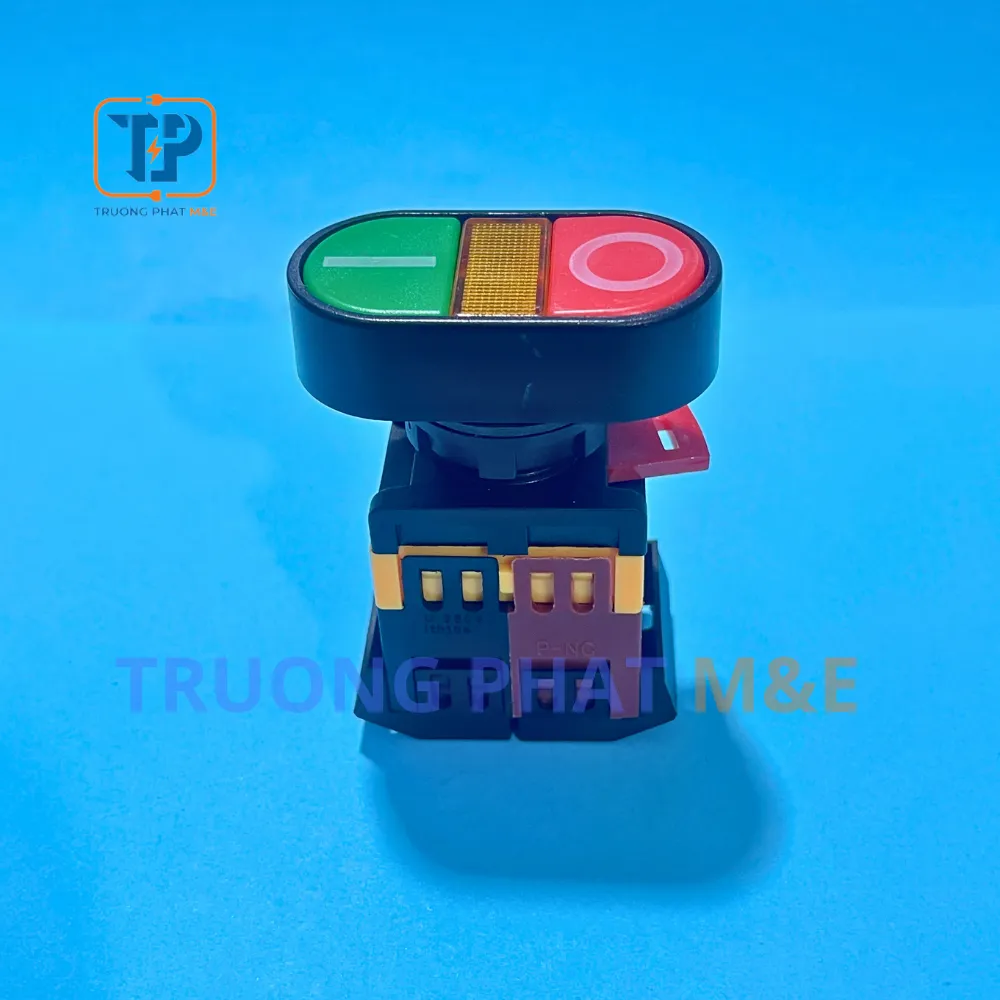

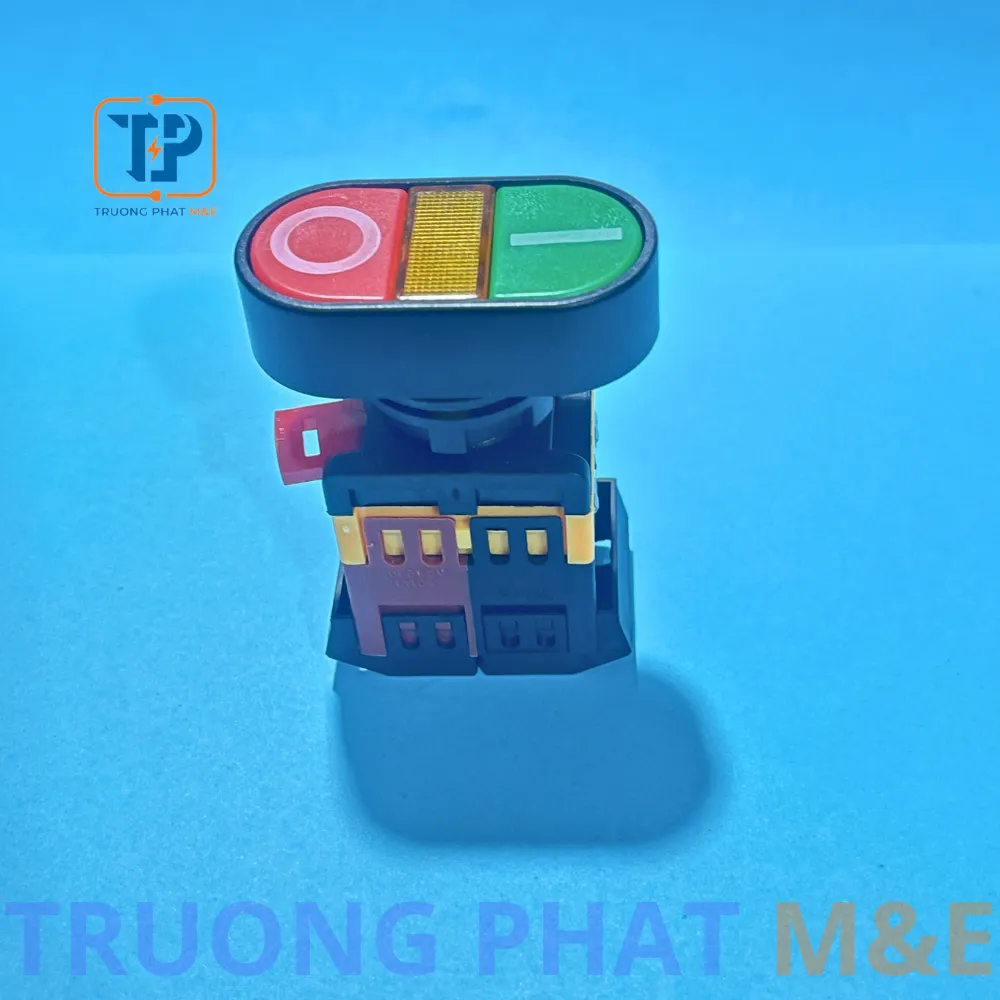

Nút nhấn đôi có đèn APBB-22&25N là dòng nút nhấn kép tự nhả, tích hợp hai phím ON/OFF và đèn LED báo trạng thái ở giữa. Thiết kế Ø22mm giúp lắp gọn trên cánh tủ điện, hộp điều khiển máy, bàn thao tác bơm hoặc băng tải.

Với tiếp điểm 1NO + 1NC, nút xanh thường dùng cho lệnh Start/ON, nút đỏ dùng cho Stop/OFF. Đây là giải pháp gọn mặt tủ khi cần một cụm điều khiển có cả thao tác và hiển thị trạng thái vận hành.

⚡ Thông số kỹ thuật nút nhấn đôi có đèn

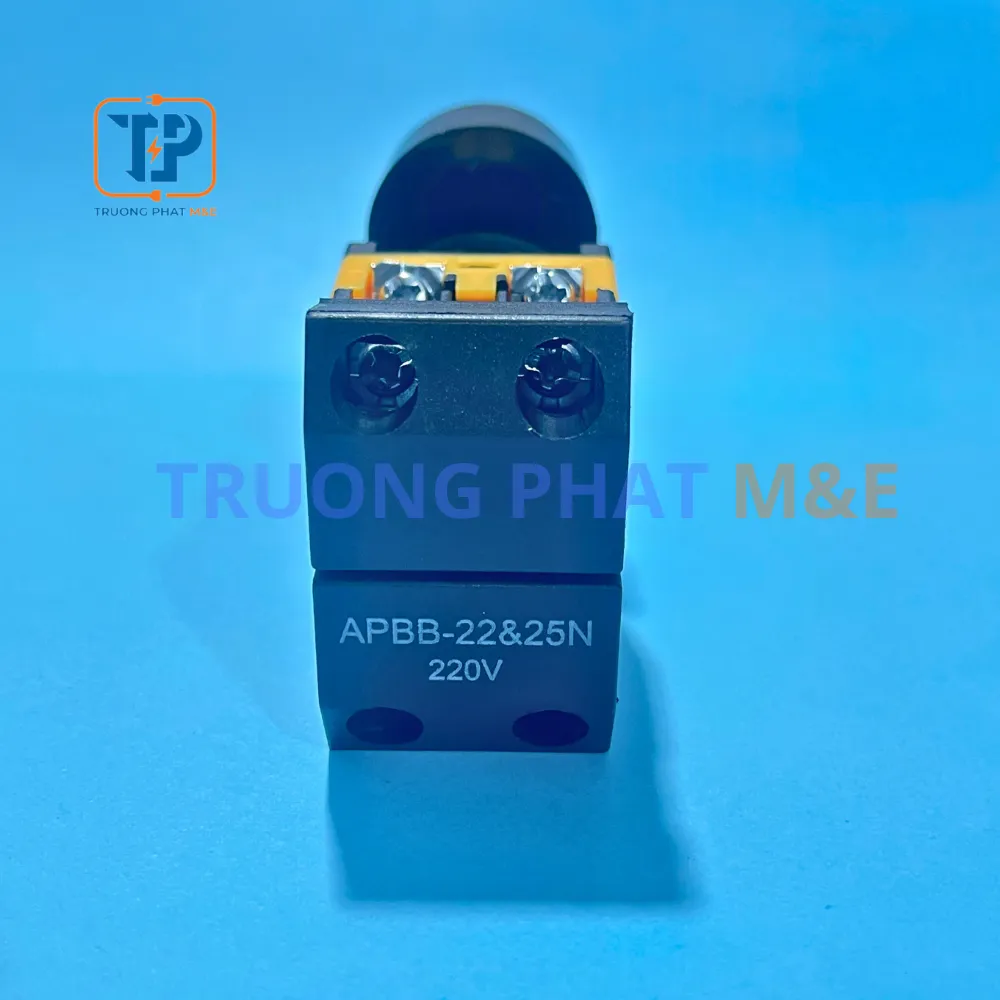

Model	APBB-22&25N
Dòng sản phẩm	Nút nhấn đôi có đèn báo, dạng nút nhấn kép tự nhả momentary
Đường kính lắp	Ø22mm
Ký hiệu thao tác	O = OFF/Stop màu đỏ · I = ON/Start màu xanh
Điện áp	Điện áp cách điện Ui: AC tới 380V / 660V; LED tùy chọn 24V / 220V / 380V
Dung lượng / khả năng tải	Dòng định mức Ith 10A; thân có ghi khoảng 15A/10A

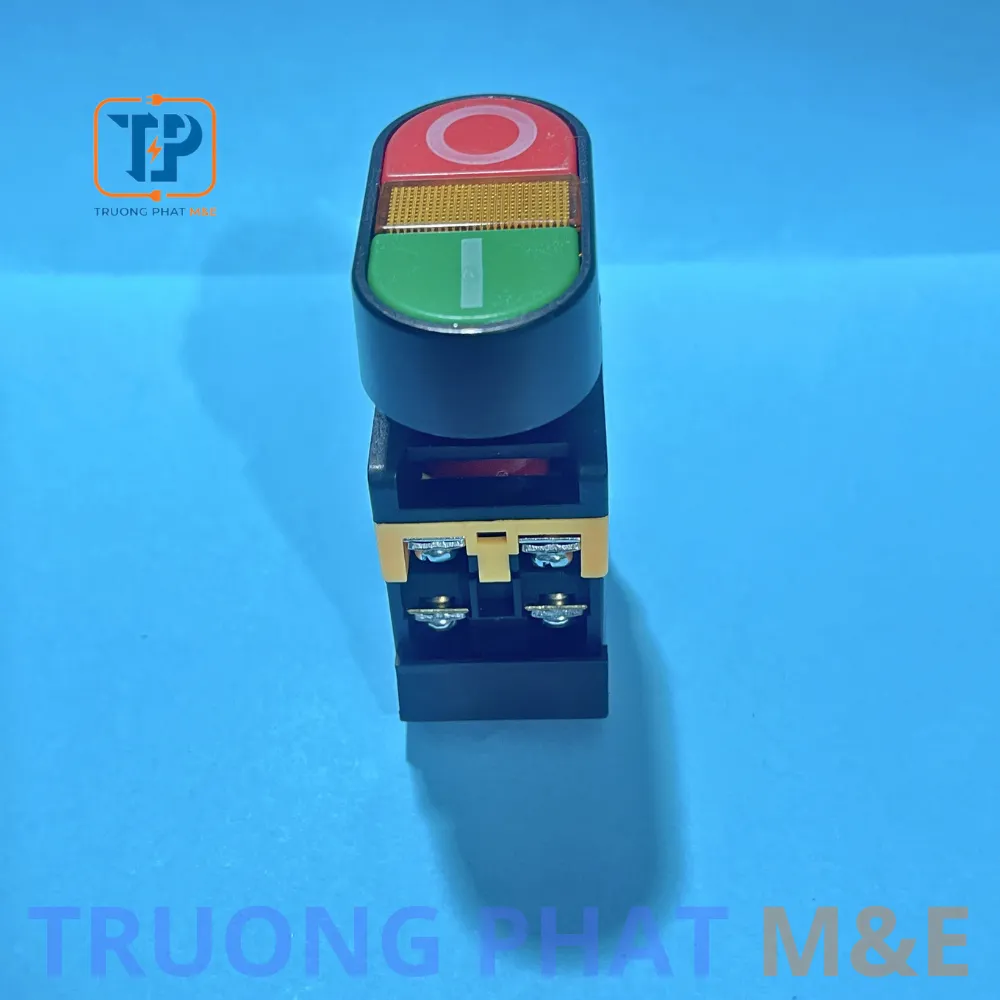

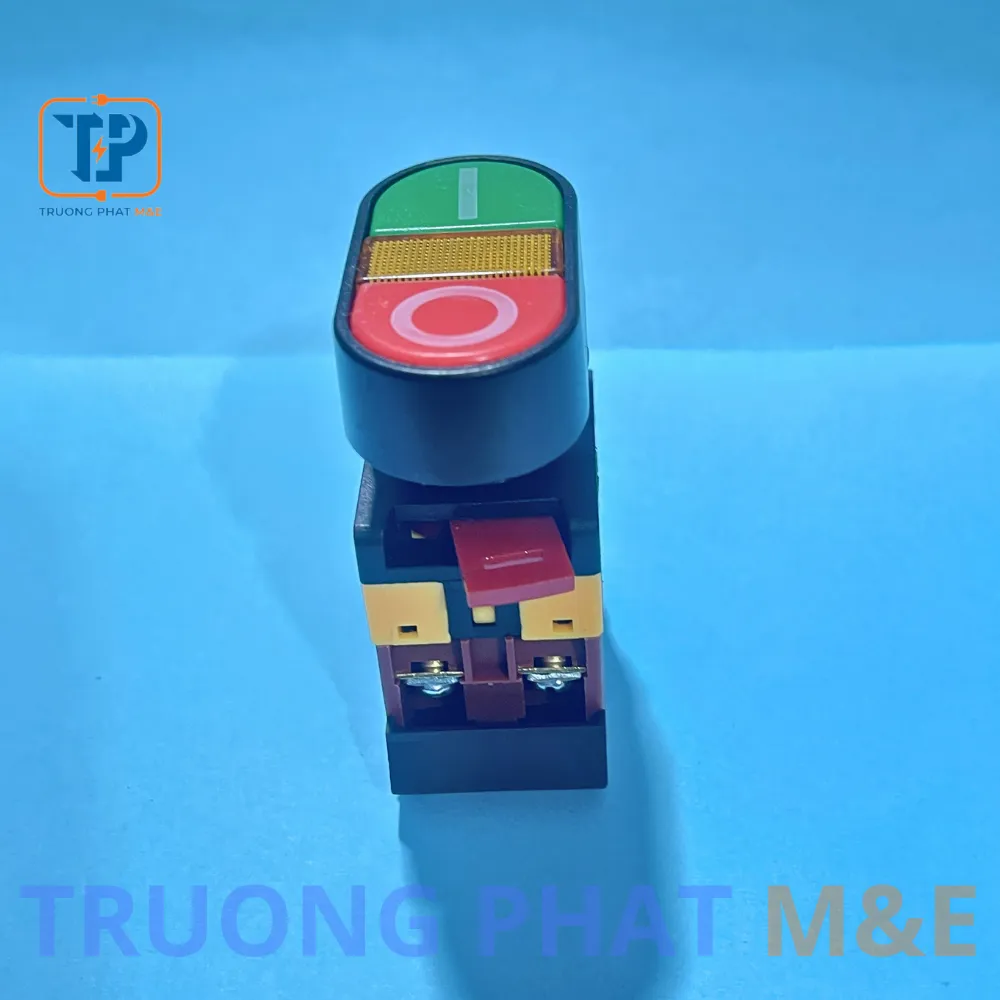

Tiếp điểm	1NO + 1NC; nút xanh NO, nút đỏ NC
Cấp sử dụng	AC-15 / DC-13
Công nghệ / Chất liệu	Tiếp điểm hợp kim bạc Ag, đèn LED màu vàng, cơ chế lò xo hồi vị
Cấp bảo vệ mặt trước	IP40
Ứng dụng	Điều khiển ON/OFF động cơ, bơm, băng tải, contactor, mạch điều khiển tủ điện
Tuổi thọ	Tuổi thọ cơ khoảng 1.000.000 lần

🔋 Đặc điểm nổi bật của nút nhấn đôi có đèn

✔️ Tích hợp hai nút ON/OFF trên cùng một thân, giúp tiết kiệm diện tích lắp đặt so với dùng hai nút rời.
✔️ Có đèn LED vàng ở giữa, hỗ trợ quan sát nhanh trạng thái mạch điều khiển trên mặt tủ.
✔️ Kiểu tự nhả momentary phù hợp điều khiển cuộn hút contactor, relay trung gian, mạch Start/Stop.
✔️ Tiếp điểm 1NO + 1NC rõ chức năng, thuận tiện đấu nút xanh Start và nút đỏ Stop theo sơ đồ tiêu chuẩn.
✔️ Đường kính Ø22mm phổ biến, dễ thay thế trong tủ điện công nghiệp, máy bơm, máy đóng gói và dây chuyền nhỏ.

🏭 Ứng dụng thực tế

Nút nhấn đôi có đèn APBB-22&25N được dùng nhiều trong các mạch điều khiển cần thao tác bật/tắt nhanh, nhận biết trạng thái trực quan và lắp đặt gọn trên mặt tủ.

🔧 Điều khiển Start/Stop cho contactor động cơ trong tủ điện máy sản xuất.
🔧 Lắp trên tủ bơm nước, bơm PCCC, bơm tuần hoàn, bơm cấp áp để thao tác tại chỗ.
🔧 Dùng cho băng tải, máy trộn, máy đóng gói, máy cắt, máy ép có mạch điều khiển ON/OFF.
🔧 Kết hợp cùng công tắc nút nhấn và đèn báo còi để hoàn thiện mặt điều khiển tủ điện.
🔧 Phù hợp hộp nút nhấn tại hiện trường, bàn thao tác máy hoặc cụm điều khiển phụ cho dây chuyền.

🔧 Lợi ích khi dùng nút nhấn đôi có đèn APBB-22&25N

Giảm số lượng lỗ khoan trên cánh tủ vì hai nút nhấn và đèn báo được gom trong một cụm Ø22mm.
Giúp thợ vận hành nhận biết lệnh ON/OFF rõ ràng nhờ ký hiệu I/O và màu nút xanh đỏ quen thuộc.
Tăng độ gọn dây trong tủ điện, đặc biệt với mạch điều khiển bơm, quạt, motor nhỏ và contactor.
Tiếp điểm hợp kim bạc hỗ trợ đóng cắt ổn định trong mạch điều khiển đúng định mức.
Dễ thay thế khi bảo trì vì kích thước Ø22mm và cơ chế tự nhả là chuẩn lắp phổ biến trong công nghiệp.

📋 Hướng dẫn chọn nút nhấn đôi có đèn

Khi chọn nút nhấn đôi có đèn, cần kiểm tra trước điện áp LED của mạch điều khiển là 24V, 220V hay 380V. Nếu chọn sai điện áp đèn, LED có thể không sáng hoặc nhanh hỏng khi đưa vào vận hành.

Với mạch Start/Stop contactor, nút xanh NO thường mắc vào lệnh khởi động, còn nút đỏ NC mắc nối tiếp trong mạch dừng. Trường hợp tủ có nhiều chức năng phụ, nên đối chiếu thêm nhóm công tắc nút nhấn Ø22mm để đồng bộ kích thước và kiểu mặt lắp.

Về tiêu chuẩn kỹ thuật, các thiết bị điều khiển mạch và phần tử đóng cắt điện cơ thường được tham chiếu theo IEC 60947-5-1:2024 cho nhóm control circuit devices. Khi đưa vào tủ thực tế, kỹ sư nên kiểm tra thêm sơ đồ điều khiển, dòng qua tiếp điểm, môi trường bụi nước và yêu cầu IP của mặt tủ.

Nếu cần thay thế hàng cũ, hãy chụp rõ mặt trước, mặt sau, sơ đồ chân và điện áp đèn LED. Trường Phát sẽ hỗ trợ đối chiếu để tránh nhầm giữa nút nhấn đôi có đèn 24V và các bản LED 220V hoặc 380V.

🏢 Vì sao mua tại Trường Phát?

✔️ Tư vấn theo sơ đồ thực tế, không chỉ bán theo tên gọi để hạn chế nhầm tiếp điểm NO/NC.
✔️ Hỗ trợ chọn đúng điện áp LED 24V, 220V hoặc 380V theo nguồn điều khiển của tủ.
✔️ Cung cấp nhiều nhóm phụ kiện mặt tủ như nút nhấn, đèn báo, công tắc xoay, thiết bị điều khiển.
✔️ Hỗ trợ xuất hóa đơn, giao hàng công trình và đóng gói theo số lượng thực tế.
✔️ Chính sách bảo hành theo nhà cung cấp [CẦN XÁC NHẬN: thời gian bảo hành cụ thể cho model APBB-22&25N].

❓ FAQ

🔹 Nút nhấn đôi có đèn APBB-22&25N dùng để làm gì?

Nút nhấn đôi có đèn dùng để điều khiển ON/OFF trong mạch điều khiển, thường gặp ở contactor động cơ, bơm, băng tải và tủ máy công nghiệp. Đèn LED ở giữa giúp người vận hành dễ quan sát trạng thái.

🔹 Model này là nút nhấn giữ hay tự nhả?

APBB-22&25N là loại nút nhấn kép tự nhả momentary. Khi nhấn xong, lò xo hồi vị sẽ đưa phím về trạng thái ban đầu, phù hợp mạch Start/Stop có tự giữ bằng contactor hoặc relay.

🔹 Nút xanh và nút đỏ đấu như thế nào?

Theo cấu hình đã cung cấp, nút xanh là tiếp điểm NO dùng cho lệnh ON/Start, còn nút đỏ là tiếp điểm NC dùng cho lệnh OFF/Stop. Khi đấu dây cần đối chiếu đúng ký hiệu chân trên thân nút.

🔹 Đèn LED của nút nhấn đôi có đèn dùng điện áp bao nhiêu?

Dòng này có tùy chọn LED 24V, 220V hoặc 380V, bản đang mô tả là LED màu vàng. Cần xác nhận điện áp nguồn đèn trước khi đặt hàng để tránh sai cấu hình.

🔹 Nút nhấn đôi có đèn Ø22mm có lắp ngoài trời được không?

Cấp bảo vệ mặt trước của model này là IP40, phù hợp môi trường tủ điện trong nhà hoặc khu vực khô ráo. Nếu lắp nơi bụi nước, cần dùng hộp bảo vệ hoặc chọn dòng có cấp IP cao hơn.

📞 Báo Giá

Giá nút nhấn đôi có đèn APBB-22&25N phụ thuộc điện áp LED 24V, 220V, 380V, số lượng đặt hàng và thời điểm tồn kho. Quý khách vui lòng gửi ảnh sản phẩm, số lượng cần mua và yêu cầu xuất hóa đơn để Trường Phát báo giá nhanh, đúng cấu hình.

Trường Phát hỗ trợ tư vấn chọn nút nhấn đôi có đèn cho tủ điều khiển bơm, động cơ, băng tải và mạch contactor. Với đơn công trình, kỹ thuật có thể kiểm tra thêm sơ đồ đấu dây để hạn chế sai tiếp điểm khi lắp đặt.
