Tấm inox hoa văn theo bản vẽ: quy cách đặt

Tấm inox hoa văn theo bản vẽ được lựa chọn dựa trên họa tiết, đường biên, kích thước và cách phối với các cấu kiện xung quanh. Khách có thể yêu cầu phần chi tiết rời hoặc trao đổi một hạng mục có lắp ghép. Trước khi chốt sản xuất, cần làm rõ vật liệu, bề mặt và phạm vi thực hiện.

Tấm và chi tiết hoa văn trong tư liệu Citybuilding

Các hình dưới đây là tư liệu sản phẩm và khu vực gia công của Citybuilding, thể hiện tấm hoa văn cùng bàn máy. Hình ảnh giúp tham khảo cách bố trí họa tiết và phần biên. Chúng không đại diện cho một bộ thông số dùng chung hoặc một công trình đã hoàn tất; từng yêu cầu mới cần hồ sơ riêng.

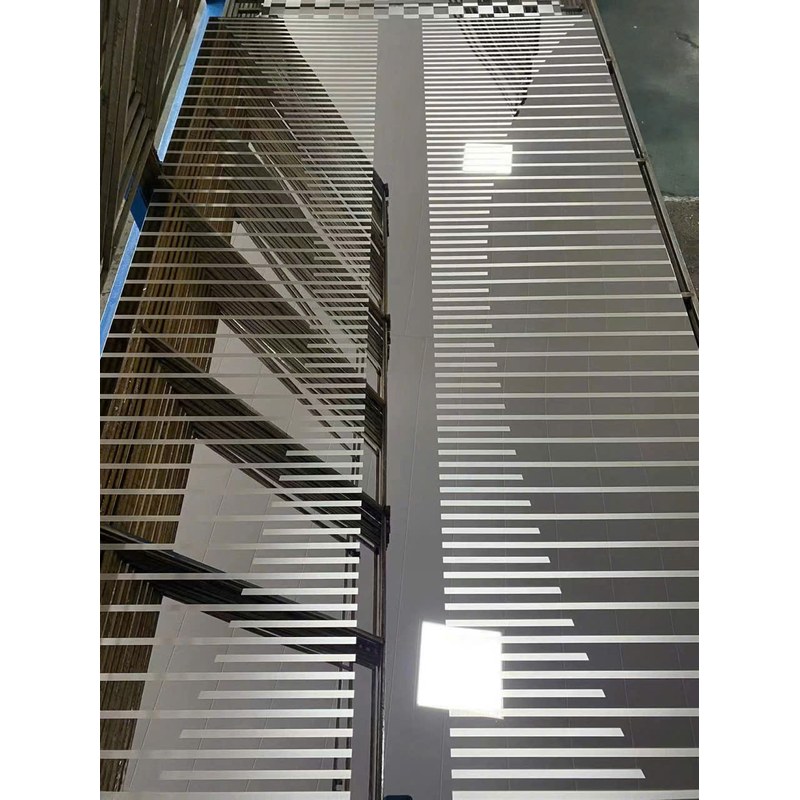

Tấm kim loại có hoa văn đường thẳng được đặt tại khu vực bàn máy. Ảnh: Citybuilding.

Tấm kim loại màu vàng có hoa văn đặt trên bàn máy gia công. Ảnh: Citybuilding.

Với nhu cầu phối thành hệ vách hoặc chi tiết công trình, xem nhóm Vách & chi tiết inox công trình. Bài này tập trung phần tấm và chi tiết hoa văn, không mặc định đó là tấm ốp hoặc hệ vách lắp hoàn chỉnh.

Bản vẽ họa tiết và quy cách cần có

Ảnh ý tưởng giúp mô tả phong cách, nhưng trước gia công cần bản vẽ thể hiện hình học và kích thước. Hồ sơ nên làm rõ:

Kích thước tổng thể, hướng đặt và phần biên của từng mã.
Đường nét hoa văn, cách lặp và vị trí chuyển tiếp giữa các phần.
Vị trí lỗ, điểm liên kết, khung bao hoặc phần tiếp giáp.
Vật liệu, chiều dày theo thiết kế và số lượng từng chi tiết.
Phiên bản được duyệt cùng những phần chưa có đủ thông tin.

Cách chuẩn bị có thể tham khảo ở hồ sơ gia công theo bản vẽ kiến trúc. Không cần tự chọn một quy cách cố định từ ảnh để điền vào yêu cầu.

Tấm kim loại có hoa văn hình học lặp lại ở khu vực bàn máy. Ảnh: Citybuilding.

Vật liệu và bề mặt phải xác nhận riêng

Họa tiết giống nhau vẫn có thể cần quy cách khác nhau tùy vị trí và cách lắp. Hồ sơ cần ghi vật liệu nền, bề mặt mong muốn, mặt nhìn chính và cách xử lý cạnh. Khi yêu cầu màu hoặc PVD, phải đối chiếu mẫu phù hợp; màu trong ảnh không tự xác nhận mác inox hay loại lớp phủ.

Các điểm cần kiểm tra khi duyệt nên thống nhất từ trước: hình dáng, phần biên, vị trí liên kết và hoàn thiện bề mặt. Ảnh máy gia công trong bài không thay thế xác nhận công nghệ hoặc khả năng đáp ứng của một hồ sơ cụ thể.

Gia công chi tiết rời hay lắp thành hệ?

Nhận chi tiết rời và thi công thành hệ là hai phạm vi cần phân định. Nếu có lắp đặt, gửi hiện trạng, vật liệu tiếp giáp, địa điểm và điều kiện vận chuyển. Báo giá cần ghi rõ phần vật liệu, khung hoặc phụ kiện liên kết, gia công, hoàn thiện, giao lắp và thuế.

Tham khảo gia công inox mỹ thuật công trình hoặc xưởng inox Citybuilding để trao đổi hạng mục liên quan.
