THIẾT BỊ CẮT VI MÔ DẠNG CHỮ THẬP
Model: TKA-VA-1M- Xuất xứ Trung Quốc
Thiết bị cắt vi mô dạng chữ thập thường được sử dụng kết hợp với máy xuyên mẫu vi mô. Chức năng chính là kiểm tra lực cắt gần đúng của lớp đất bám dính trên bề mặt lấy mẫu hoặc đánh giá nhanh liệu đất có tính dính hay không
I. Đặc điểm và thông só kỹ thuật:
1.1. Cấu trúc kim loại, chắc chắn và bền;
1.2. Đầu cắt kim loại không dễ gãy, tuổi thọ sử dụng dài hơn;
1.3. Đáp ứng tiêu chuẩn ASTM của Mỹ;
1.4. Vạch chia rõ ràng, phân chia theo cấp độ;
1.5. Thiết bị bao gồm 3 đầu đo, tương ứng với 3 thang đo:
• Đầu cắt trung bình (chuẩn) tương ứng với mặt số đo có phạm vi đo từ 0 ~ 1kg/cm², vạch nhỏ nhất là 0.02kg/cm²;
• Đầu đo nhỏ tương ứng với mặt số đo có phạm vi đo từ 0 ~ 2.5kg/cm²
• Đầu đo lớn tương ứng với mặt số đo có phạm vi đo từ 0 ~ 0.2kg/cm²
1.6. Độ chính xác: thông thường sai số ≤ ±5% F.S;
1.7. Trọng lượng: ≤ 0.5kg.
II. Mô tả đầu cắt:
Sản phẩm bao gồm một đồng hồ đo lực và ba đầu cắt (nhỏ, trung bình và lớn). Khi dùng đầu chuẩn, chỉ số trên mặt số chính là lực cắt thực tế. Với đầu nhỏ và lớn, chỉ số tương ứng cần nhân với 2.5 và 0.2 để ra lực cắt thực tế.
III. Hướng dẫn sử dụng:
1. Nắm tay cầm của thiết bị, xoay ngược chiều kim đồng hồ (dùng tay) để kim chỉ quay về vạch 0.
2. Chọn mẫu đất có bề mặt nguyên vẹn, diện tích phù hợp (thông thường diện tích gấp 3 lần đường kính đầu cắt).
3. Ước lượng lực cắt rồi chọn đầu cắt phù hợp (thường bắt đầu bằng đầu chuẩn). Đặt đầu cắt vuông góc với bề mặt đất, ấn nhẹ để đầu cắt tiếp xúc đầy đủ với đất.
4. Giữ phương thẳng đứng, xoay tay cầm theo chiều kim đồng hồ với tốc độ khoảng 5 ~ 10 vòng/giây cho đến khi đất bị cắt đứt hoàn toàn.
Lưu ý: Sau khi đất bị cắt, kim đồng hồ sẽ dừng lại và giữ nguyên chỉ số.
5. Sau khi đất bị cắt đứt hoàn toàn, thả lỏng tay cầm từ từ và nhấc thiết bị lên. Trước khi xoay kim trở về vị trí ban đầu (bước 1), chỉ số hiển thị chính là lực cắt tối đa của đất.

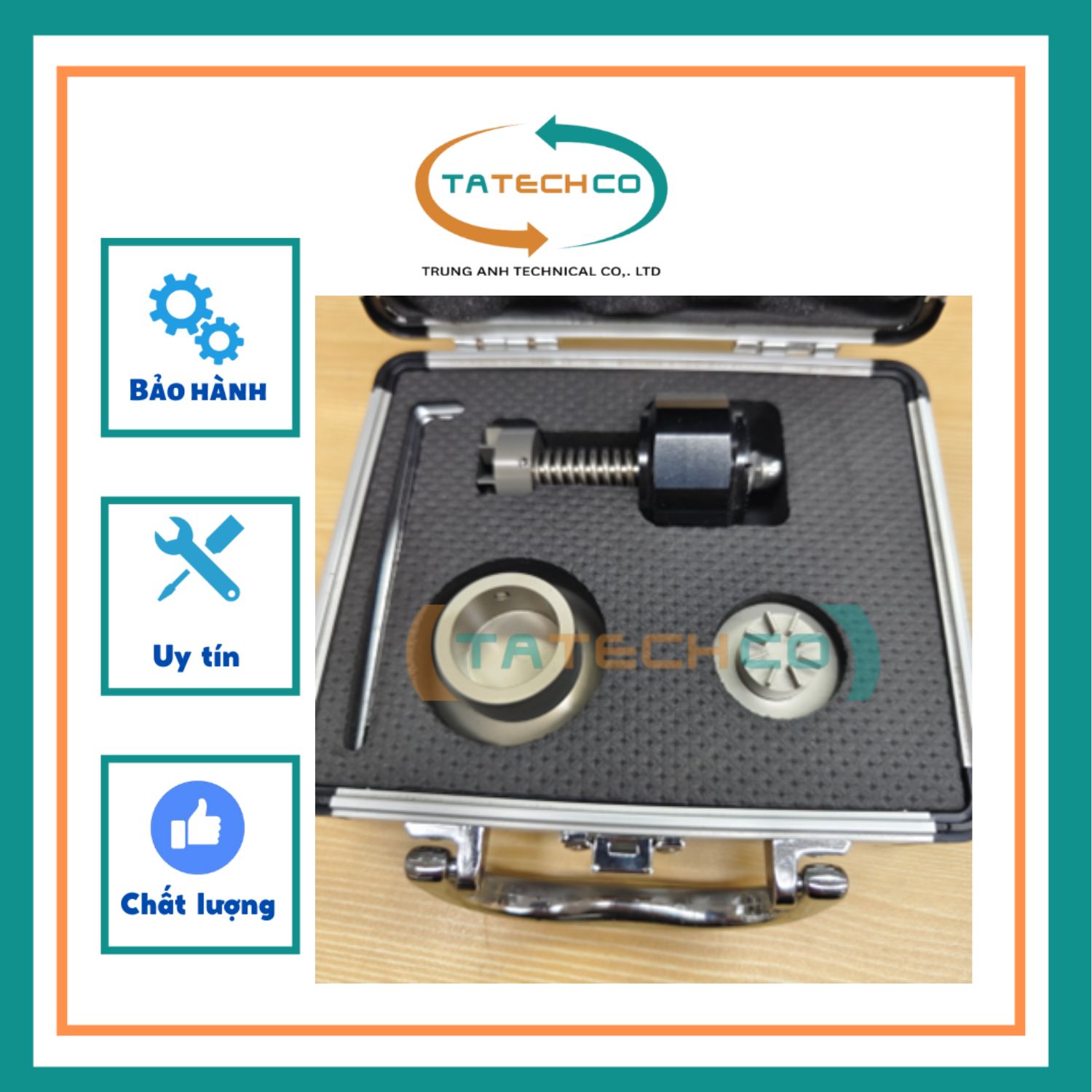

Thiết bị bao gồm 1 đồng hồ lò xo đo áp suất, 3 đĩa chữ thập có kích thước khác nhau và 1 khóa lục giác. Sử dụng 3 đầu đo áp khác nhau để đo các dải áp suất 0~0.2, 0~1, 0~2.5 kg/cm². Mặt chia độ gồm 50 vạch, độ chính xác thử nghiệm ±5%.
