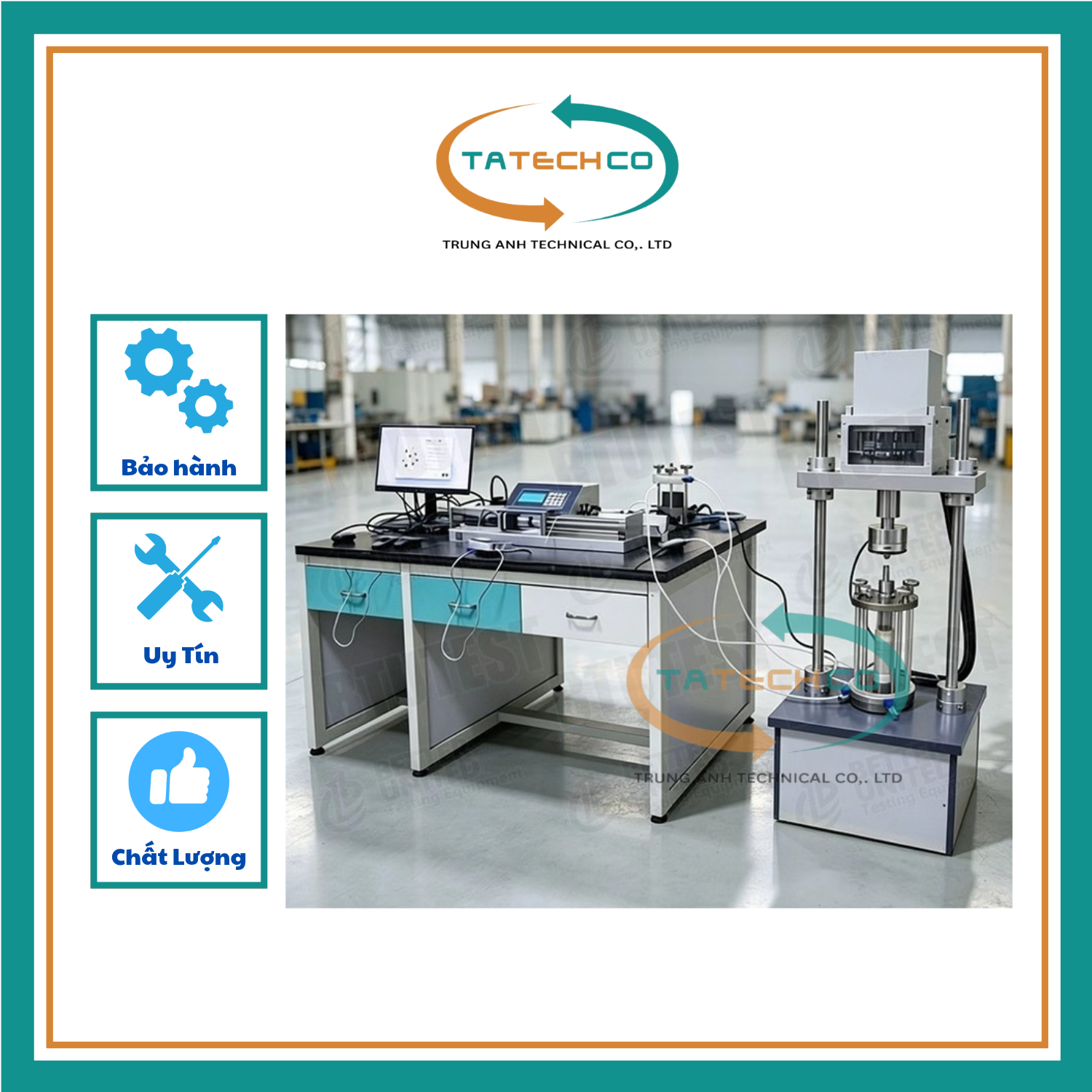

THIẾT BỊ NÉN BA TRỤC TỰ ĐỘNG
Dòng máy BTU-DTS
1. Mô tả
Hệ thống thiết bị nén ba trục động dòng BTU-DTS được thiết kế để nghiên cứu các đặc tính động của đất. Các hạng mục thử nghiệm chính bao gồm: cường độ động, khả năng kháng hóa lỏng, mô-đun đàn hồi, hệ số cản, quy luật gia tăng áp lực nước lỗ rỗng động và quy luật tích lũy biến dạng dư. Thiết bị hỗ trợ nhiều dạng sóng và chế độ điều khiển rung động khác nhau, đồng thời có các tính năng tự động thu thập dữ liệu, vẽ biểu đồ và lập báo cáo.
2. Tiêu chuẩn thử nghiệm
• ASTM D3999 / D5311 (Phương pháp thử nghiệm tiêu chuẩn cho thử nghiệm nén ba trục động của đất)
• ASTM D7181 (Nén ba trục cố kết không thoát nước – có thể dùng cho giai đoạn cố kết sơ bộ trước khi gia tải động)
• ASTM D4767 (Nén ba trục cố kết thoát nước)
• ASTM D8295 (Sử dụng đầu đo sóng ngang/sóng cắt - Bender elements, nếu được trang bị)
• ISO 17892‑8 (Thử nghiệm nén ba trục)
• Tiêu chuẩn Nhật Bản JGS 0541 (Phương pháp thử nghiệm hóa lỏng đất)
• Tiêu chuẩn Trung Quốc GB/T 50123‑2019 (Phần thử nghiệm nén ba trục động trong tiêu chuẩn phương pháp thử nghiệm đất)
Các thử nghiệm hóa lỏng tuân thủ cụ thể theo tiêu chuẩn ASTM D5311 hoặc ASTM D3999.
3.Thông số kỹ thuật chính của hai model:
Thông số BTU-DTS-3 BTU-DTS-3FT
Kích thước mẫu mm 39,1 mm / 50 mm 39,1 mm / 50
Khung gia tải tiêu chuẩn ±5 kN ±10 kN
Tần số gia tải động 5 Hz 5 Hz
Công suất định mức buồng áp 2 MPa 2 MPa
Dải áp suất hông (giới hạn) 0–0,9 MPa 0–2 MPa
Kiểm soát nhiệt độ -5~+90℃
Dải áp suất ngược 0–1 MPa 0–2 MPa
Dải áp suất lỗ rỗng 0–1 MPa 0–2 MPa
4. Chi tiết (Các chi tiết chức năng)
• Lựa chọn dạng sóng: Sóng hình sin, sóng vuông hoặc sóng tam giác; người dùng có thể chọn bắt đầu rung từ nửa chu kỳ nén hoặc nửa chu kỳ giãn.
• Điều khiển rung: Cài đặt trước số chu kỳ – tự động dừng khi hoàn tất; tự động dừng khi biến dạng vượt quá giới hạn đã thiết lập.
• Chế độ gia tải: Gia tải chu kỳ đa cấp tự động với số lượng cấp và mức gia tăng có thể điều chỉnh.
• Thu thập và ghi dữ liệu: Tự động thu thập dữ liệu về ứng suất/biến dạng dọc trục, áp lực nước lỗ rỗng, áp suất buồng, v.v.; hiển thị thời gian thực các đại lượng biến thiên theo thời gian; tự động xử lý dữ liệu, vẽ biểu đồ và lập báo cáo.
5. Ứng dụng
• Nghiên cứu các tính chất động của đất (dưới tác động của tải trọng chu kỳ như động đất, giao thông, sóng biển)
• Đánh giá nguy cơ hóa lỏng do động đất đối với nền móng và nền đường
• Phân tích cường độ động và biến dạng cho đập đất đá, mái dốc và các dự án san lấp mặt bằng
• Nghiên cứu ứng xử động của đất trong môi trường nhiệt độ thấp và nhiệt độ cao (chỉ hỗ trợ với model -3FT có chức năng kiểm soát nhiệt độ)
6. Ưu điểm
• Mức độ tự động hóa cao: Tự động gia tải nhiều cấp, tự động dừng, tự động thu thập dữ liệu và xuất báo cáo – giảm thiểu thao tác thủ công.
• Điều khiển linh hoạt: Hỗ trợ đa dạng các dạng sóng, hướng bắt đầu, chu kỳ cài đặt sẵn và tính năng bảo vệ giới hạn biến dạng.
• Dữ liệu đầy đủ: Ghi nhận dữ liệu theo thời gian thực, thuận tiện cho quá trình xử lý hậu kỳ.
• Tùy chọn kiểm soát nhiệt độ: Model -3FT đáp ứng dải nhiệt độ từ -5 đến +90℃, phù hợp mô phỏng các điều kiện môi trường khắc nghiệt.
• Dải thông số mở rộng: Model -3FT cung cấp áp suất buồng/áp suất ngược/áp suất nước lỗ rỗng lên đến 2 MPa và tải trọng 10 kN, đáp ứng đa dạng các loại mẫu đất và điều kiện ứng suất.
7. Hướng dẫn chọn model
• Chọn BTU-DTS-3 – Dành cho các thử nghiệm nén ba trục động ở nhiệt độ phòng thông thường với áp suất buồng ≤0,9 MPa, áp suất ngược ≤1 MPa và tải trọng yêu cầu ≤5 kN.
• Chọn BTU-DTS-3FT – Khi cần kiểm soát nhiệt độ (-5~+90℃), hoặc khi yêu cầu áp suất buồng (2 MPa), áp suất ngược (2 MPa), áp suất lỗ rỗng (2 MPa) cao hơn và tải trọng lớn hơn (10 kN). Phù hợp để mô phỏng môi trường khắc nghiệt hoặc thử nghiệm ở mức ứng suất cao.
