Thiết bị thử uốn màng sơn
Model: QTY-32
Xuất xứ: Trung Quốc
Phù hợp tiêu chuẩn: TCVN 2099 : 2007; ISO 1519 : 2002 "SƠN VÀ VECNI - PHÉP THỬ UỐN (TRỤC HÌNH TRỤ)" Paints and varnishes - Bend test (cylindrical mandrel)
1. Ứng dụng:
- Dùng để đánh giá độ bền rạn nứt và/hoặc tách khỏi nền kim loại hoặc nhựa cửa màng sơn, vecni và sản phẩm liên quan khi tấm mẫu thử bị uốn vòng quanh một trục hình trụ ở các điều kiện tiêu chuẩn.
- Đối với hệ sơn đa lớp, mỗi lớp có thể được kiểm tra riêng biệt hoặc có thể kiểm tra tất cả các lớp.
Phương pháp đã xác định được thực hiện
- hoặc bằng phép thử “đạt/không đạt” bằng cách thực hiện phép thử với kích cỡ trục xác định, để đánh giá sự phù hợp với yêu cầu cụ thể;
- hay bằng cách lặp lại quy trình dùng lần lượt các trục nhỏ hơn để xác định đường kính của trục đầu tiên mà màng sơn rạn nứt và/hoặc tách khỏi nền.
2. Thông số kỹ thuật:
- Thiết bị chính dạng bản lề, với tay cầm

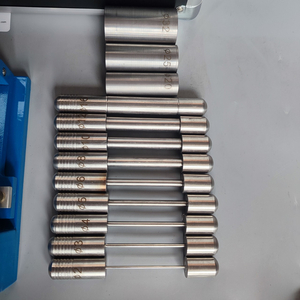

- Thanh trục uốn: Có 12 thanh thép không gỉ với các đường kính khác nhau: Φ2, Φ3, Φ4, Φ5, Φ6, Φ8, Φ10, Φ12, Φ16, Φ20, Φ25, Φ32mm

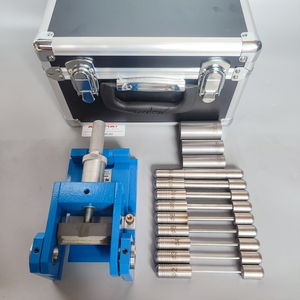

- Cung cấp: Thiết bị chính, 12 trục uốn, hộp đựng
3. Phương pháp thực hiện:
- Đặt hoặc giữ chặt thiết bị thử sao cho thiết bị thử không thể di chuyển trong lúc tiến hành thử và tay vặn có thể thao tác tự do, ví dụ gần cạnh của đường cong. Lắp tấm thử, từ phía trên, giữa tấm uốn và trục cũng như giữa gối đỡ và giá kẹp, với mặt lớp màng được thử hướng ra ngoài trục. Vặn ốc điều chỉnh để di chuyển gối đỡ sao cho tấm thử được đặt ở vị trí thẳng đứng, chạm vào trục. Cố định tấm thử ở vị trí này với má kẹp bằng cách vặn ốc điều chỉnh. Dùng tay vặn, di chuyển tấm uốn cho đến khi nó chạm vào lớp màng. Quy trình uốn được thực hiện bằng cách nâng tay vặn với tốc độ đều đặn qua 180° trong thời gian 1 s đến 2 s, uốn cong tấm thử 180°.
- CHÚ THÍCH: Có thể đạt một miếng giấy mỏng trên bề mặt sơn phủ giữa giá đỡ tấm thử và tấm uốn để lớp màng không bị trầy xước trong khi tiến hành uốn.
- Tháo tấm thử ra khỏi thiết bị thử bằng cách di chuyển tay vặn trở lại vị trí ban đầu. Sau đó lấy tấm uốn và má kẹp bằng cách sử dụng các thành phần thao tác thích hợp (tay vặn, ốc điều chỉnh).
