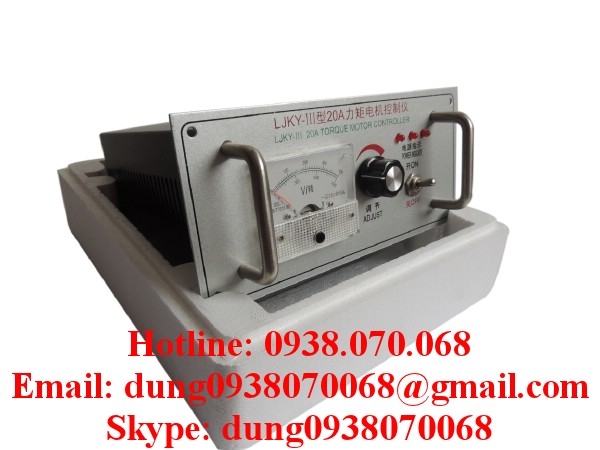

Bộ điều khiển động cơ 3 pha LJKY-III 30A

LJKY-III 30A là  bộ điều khiển mô-men xoắn (Torque Motor Controller) hay bộ điều khiển động cơ 3 pha, thường được ứng dụng rộng rãi trong các hệ thống thu cuộn/xả cuộn tự động của máy thổi màng, máy in bao bì, máy làm túi, máy cuốn dây cáp và ngành nhựa.

Thiết bị này sử dụng mạch điện tử vi xử lý thông minh kết hợp với bộ chỉnh lưu thyristor (SCR) để thay đổi điện áp đầu ra cấp cho động cơ không đồng bộ 3 pha (loại động cơ Torque), từ đó điều chỉnh lực căng (mô-men xoắn) một cách mượt mà

Thông số kỹ thuật LJKY-III-30A :

• Điện áp nguồn cấp vào: 3 pha 380V AC ± 10%, tần số 50Hz/60Hz.
• Điện áp đầu ra: Điều chỉnh tuyến tính từ 0V (hoặc 60V/90V) đến ~365V/380V AC.
• Dòng điện đầu ra tối đa: 30A.
• Công suất tải định mức: Lên đến khoảng 12kW – 15kW
• Độ lệch điện áp giữa các pha: ≤ ±3% đến ±5%.
• Tỷ lệ điều chỉnh mô-men xoắn: 10:1.

Ưu điểm nổi bật

• Công suất mạnh mẽ: Chịu dòng tải lên tới 32A, phù hợp cho các dây chuyền sản xuất lớn, cuộn các loại vật liệu dày hoặc cuộn nặng.
• Khởi động mềm và ổn định: Điện áp ra ba pha có độ cân bằng cao (sai lệch ≤ 5V), giúp động cơ chạy êm, giảm sốc cơ khí và tăng tuổi thọ cho hệ thống nhông xích, trục thu.
• Tiết kiệm điện: Công nghệ điều khiển điện tử thông minh giúp tiết kiệm điện năng đáng kể

Bảng tóm tắt thông số thiết bị

===================================================================

Bộ điều khiển mô-men xoắn cho động cơ 3 pha là một thiết bị điều khiển điện tử tiên tiến, được thiết kế đặc biệt để thay thế máy biến áp tự ngẫu ba pha. Nó có thể hoạt động dưới tải điện trở và tải cảm kháng. Nó được ứng dụng rộng rãi trong các thiết bị quấn dây trong các ngành công nghiệp như cơ khí phần cứng, nhựa, dây điện, cáp, dây thừng, in ấn, sản xuất giấy, nồi hơi, nâng hạ, máy công cụ và máy móc nói chung. So với máy biến áp tự ngẫu ba pha, bộ điều khiển này, nhờ điều chỉnh điện tử, loại bỏ sự mài mòn tiếp điểm, cung cấp điều chỉnh điện áp cân bằng và mang lại hiệu suất khởi động vượt trội. Bộ điều khiển này có kích thước nhỏ gọn, thay thế máy biến áp tự ngẫu ba pha, trọng lượng nhẹ, hiệu suất cao, sinh nhiệt ít và tiết kiệm năng lượng (mức tiết kiệm năng lượng trung bình trên 17% theo đo lường). Nó cũng có tuổi thọ cao, dễ lắp đặt và bảo trì.

II. Thông số kỹ thuật

1. Điện áp định mức: Ba pha 380V±10%;

2. Tần số: 50Hz hoặc 60Hz;

3. Dải điện áp đầu ra: 0V(60V)~365V;

4. Dòng điện đầu ra tối đa: 5A~32A tùy model;

5. Sai lệch điện áp đầu ra ba pha: ±5%;

6. Tỷ lệ điều chỉnh mô-men xoắn: 10:1.

III. Hướng dẫn lắp đặt

1. Người dùng nên đọc kỹ hướng dẫn sử dụng trước khi dùng sản phẩm này.

2. Không lắp đặt trong môi trường nhiệt độ cao hoặc độ ẩm cao.

3. Không lắp đặt trên các vật liệu dễ cháy như gỗ.

4. Không lắp đặt trên máy móc hoặc thiết bị chịu rung động mạnh.

5. Không lắp đặt trong môi trường có sương dầu, bụi hoặc khí dễ cháy.

6. Khi lắp đặt bảng điều khiển, đảm bảo khoảng cách đủ giữa bảng điều khiển và các bộ phận dẫn điện để tránh hư hỏng như đoản mạch.

Không chạm vào bất kỳ bộ phận dẫn điện nào trên bộ điều khiển/bảng mạch sau khi bật nguồn và trong vòng mười phút sau khi tắt nguồn để tránh bị điện giật.

- Chỉ những kỹ thuật am hiểu mới được thực hiện việc lắp đặt, đấu dây, tháo dỡ và bảo trì.

- Vui lòng tuân thủ các hướng dẫn lắp đặt. Nhà sản xuất sẽ không chịu trách nhiệm đối với bất kỳ hư hỏng nào đối với bộ điều khiển/bảng mạch hoặc các sự cố nguy hiểm do không tuân thủ các quy định

IV. Nguyên lý hoạt động và đặc điểm

Mạch chính của bộ điều khiển động cơ mô-men xoắn ba pha sử dụng thyristor hai chiều nhập khẩu. Bằng cách thay đổi góc mở của thyristor, điện áp hoạt động của động cơ hoặc các tải khác có thể được điều chỉnh liên tục từ 0 đến 365V , do đó đạt được quá trình điều chỉnh điện áp cân bằng để đáp ứng các yêu cầu quy trình của các quy trình sản xuất khác nhau. Hoạt động ổn định và đáng tin cậy.

V. Phương pháp vận hành

1. Hướng dẫn đấu dây:

Kết nối nguồn điện xoay chiều ba pha với các đầu vào A, B và C của bộ điều khiển động cơ momen xoắn thông qua một công tắc tự động ba cực (dòng điện kẹt động cơ trên 130%). Kết nối các đầu ra D1, D2 và D3 của bộ điều khiển với các cực W1, V1 và U1 của động cơ momen xoắn. ​​Động cơ momen xoắn phải tuân theo phương pháp đấu dây kiểu Y và kiểu Δ (tham khảo hướng dẫn đấu dây động cơ). Điểm chung (tức là điểm giữa) của động cơ momen xoắn kiểu Y không cần phải được kết nối với dây trung tính của nguồn điện, như hình vẽ. Vui lòng kết nối quạt làm mát với đầu vào.

Lưu ý: - Vui lòng tuân thủ nghiêm ngặt sơ đồ đấu dây để kết nối dây. Không được kết nối sai để tránh hư hỏng.

    - Các dây phải được hàn đúng cách vào các đầu nối và được kết nối với bộ điều khiển và động cơ. Siết chặt các vít và đai ốc. Nếu không, tiếp xúc kém sẽ gây ra hiện tượng "tia lửa điện" và có thể dễ dàng làm cháy bộ điều khiển và thyristor.

2. Các bước vận hành:

(1) Xoay núm điều chỉnh tốc độ về vị trí số không.

(2) Kết nối nguồn điện chính và bật công tắc điều khiển. (Đèn báo sẽ sáng)

(3) Điều chỉnh núm chiết áp điều chỉnh tốc độ để động cơ đạt tốc độ mong muốn.

VI. Các biện pháp phòng ngừa

1. Nghiêm cấm tuyệt đối việc gây đoản mạch ở đầu ra.

2. Để nâng cao tuổi thọ và hiệu suất kỹ thuật của bộ điều khiển: bộ điều khiển phải có công tắc nguồn riêng. Điện áp đầu ra thường được điều chỉnh trong khoảng 150~300V, nằm trong phạm vi hoạt động bình thường của động cơ. Ngoài ra, hãy chắc chắn tắt công tắc nguồn khi không sử dụng.
