BỘ KHUNG THỬ KHẢ NĂNG CHỐNG ĐÂM THỦNG VẬT LIỆU TẤM CHỐNG THẤM
– Phù hợp ASTM E154
Ý nghĩa và cách sử dụng:
10.1.1 Một trong những ứng suất chính mà vật liệu tấm phải chịu là đâm thủng. Được sử dụng để đánh giá khả năng chống lại một loại lực đâm thủng trên các vật liệu khác nhau cần xem xét cho một kết cấu cụ thể.
Bộ khung thử lực đâm thủng:

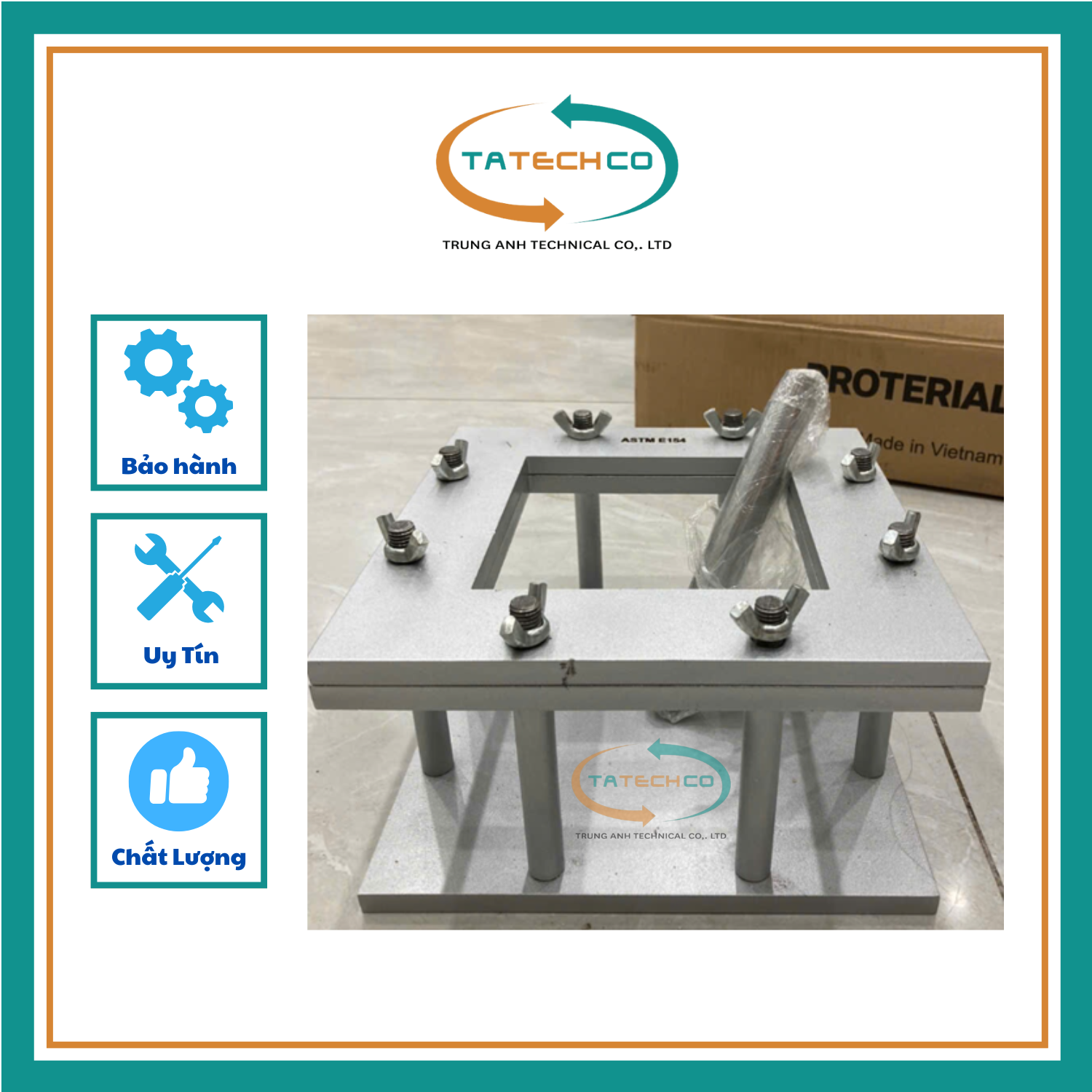

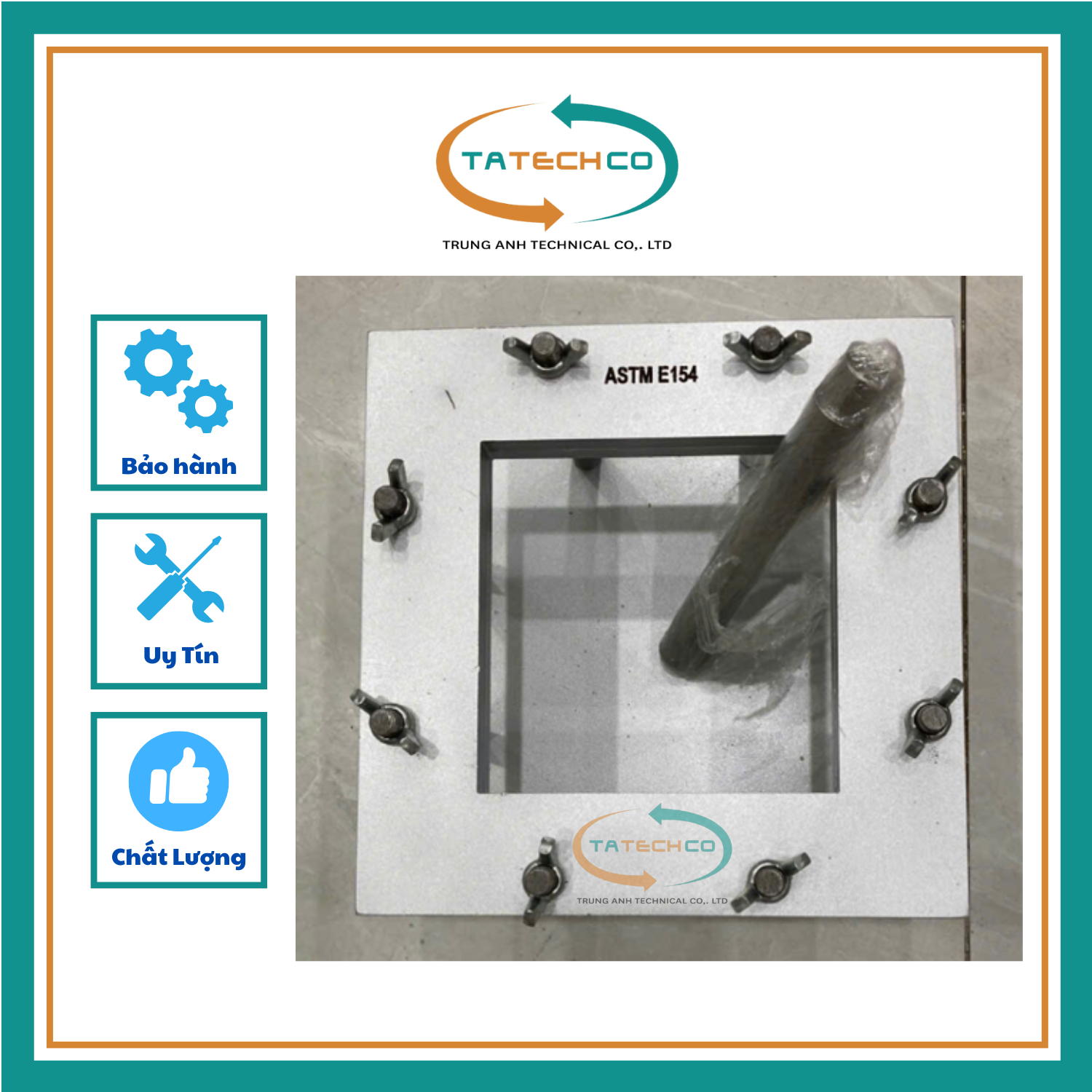

1.Khung lắp vuông, bằng kim loại. kích thước bên ngoài 254x 254 mm (10 x 10 in.) với lỗ mở ở giữa 152 x 152 mm (6 x 6 in.), bao gồm hai phần được giữ chặt với nhau bằng 8 vít ở mỗi bên.( Như hình)
Độ dày của kim loại là 10 mm (3⁄8 in.). Các khu vực tiếp xúc của mỗi
phần phải được phủ giấy nhám loại số 80 bám dính tốt để tránh trượt tấm đang
thử nghiệm (xem Hình 1).
2 Xi lanh thép, đặc, đường kính 25 mm (đầu xuyên- đâm), có mặt tiếp xúc nhẵn
và tạo thành góc 90° với trục, và có cạnh của bề mặt đầu hơi tròn.
Cắt ba mẫu vuông 254 mm (10 in.) của vật liệu cần thử nghiệm
10.3.4 Thực hiện các thử nghiệm ở nhiệt độ phòng từ 22 đến 24°C (72 đến
75°F). Đỡ khung thử nghiệm chứa mẫu đã lắp trên tất cả các mặt trên một đế
cứng đủ cao để mẫu có thể lệch đến mức tối đa. Có thể sử dụng giá đỡ hình
tròn hoặc hình vuông. Đưa bề mặt cuối của ống thép đặc tiếp xúc với tấm đang
được thử nghiệm. Hạ ống thép xuống với tốc độ 6 mm (1⁄4 in.)/phút và đo độ
lệch của màng trong phạm vi 6 mm (1⁄4 in.) tính từ mép ống thép. Ghi lại độ
lệch của màng và tải trọng theo chu kỳ. Tiếp tục thử nghiệm cho đến khi đạt
được tải trọng tối đa.
