Nguyên lý hoạt động:
Máy bơm chân không kiểu cánh quay này là một loại bơm thể tích dương hoạt động liên tục trong buồng bơm nhờ các cánh quay, khiến buồng bơm được chia thành hai khu vực khác nhau. Thể tích của buồng bơm được giãn nở và thu hẹp định kỳ, cho phép khí được hút vào, nén lại và thải ra, từ đó tạo ra chân không cho bình chứa.
Kết cấu:
Máy bơm chân không kiểu lát cắt quay này bao gồm hai buồng làm việc được nối tiếp nhau và quay cùng tốc độ và cùng chiều. Khí được hút vào buồng bơm phía trước, nén lại và thải ra buồng bơm phía sau. Sau khi nén, khí được thải ra khỏi buồng bơm và được xả ra ngoài qua bộ giảm sương (ống xả) bên ngoài máy bơm.
Đặc điểm của bơm chân không kiểu lát cắt quay:
- Kích thước nhỏ, trọng lượng nhẹ và độ ồn thấp
- Được trang bị van xả khí, có thể hút ra một lượng nhỏ hơi nước.
- Thiết bị an toàn kép chống chảy ngược dầu tự động
- Máy bơm chân không được trang bị thiết bị an toàn kép chống hồi dầu tự động, máy bơm chân không cỡ nhỏ VP-RS2, VP-RS4 được trang bị đặc biệt cho lò chân không, máy sấy đông khô, máy in.
- Được trang bị bộ chuyển đổi cỡ nhỏ và giao diện KF.

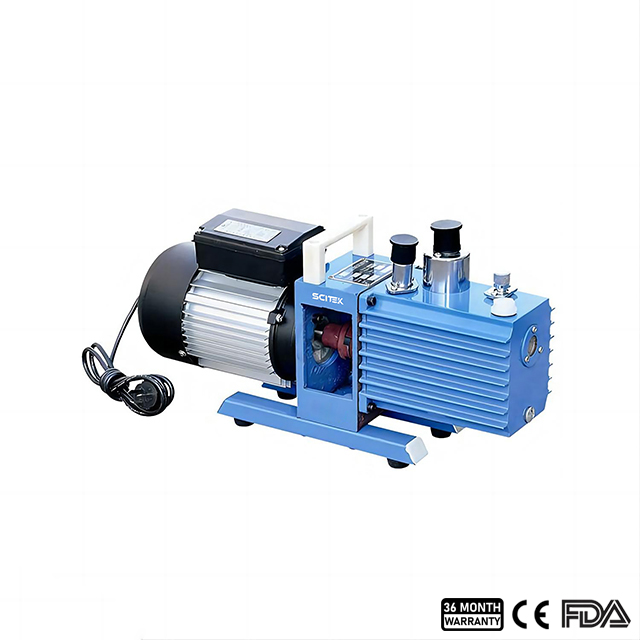

Thông số kỹ thuật của bơm chân không kiểu quay lát cắt:
| Mẫu | VP-RS1 | VP-RS2 | VP-RS4 | |
|---|---|---|---|---|
| Tốc độ bơm: m³ / h (L/S) | 50 (Hz) | 3.6 (1) | 7.2 (2) | 14.4 (4) |
| 60 (Hz) | 4.3 (1.2) | 8.6 (2.4) | 17.2 (4.8) | |
| Áp suất giới hạn (Pa) | Một phần | ≤6×10 -2 | ||
| Tổng cộng | ≤1,33 | |||
| 50Hz | Tốc độ (vòng/phút) | 1400 | ||
| 60Hz | Tốc độ (vòng/phút) | 1720 | ||
| Công suất động cơ (KW) | 0,25 | 0.37 | 0,55 | |
| Đường kính đầu vào (mm) (Đường kính ngoài) | φ20 | φ30 | φ30 | |
| Đường kính đầu vào (mm) (Đường kính trong) | Φ16 | φ25 | φ25 | |
| Độ ồn (dBA) | 65 | 68 | 68 | |
| Dung tích dầu (L) | 0,7 | 1 | 1.2 | |
| Nguồn điện | 380/220 V, 50/60 Hz | |||
| Kích thước (Rộng × Sâu × Cao) (mm) | 469×168×260 | 514×168×282 | 565×168×282 | |
| Kích thước đóng gói (Rộng × Sâu × Cao) (mm) | 550x220x380 | 610x220x390 | 610xX220x390 | |
| NW/GW (kg) | 17/20 | 20/23 | 22/25 | |
Ứng dụng của bơm chân không kiểu lát cắt quay:
Máy bơm chân không kiểu quay ly tâm là thiết bị cơ bản được sử dụng để hút khí từ các bình chứa kín. Nó có thể được sử dụng độc lập hoặc như một máy bơm sơ cấp cho các loại bơm tăng áp, bơm khuếch tán, bơm phân tử, bơm bảo dưỡng và bơm titan.
Nó có thể được sử dụng trong sản xuất các thùng chứa chân không điện, hàn chân không, in ấn, làm bản in ảnh, đóng gói thực phẩm, ép chân không, bảo trì thiết bị làm lạnh, lắp ráp dụng cụ và thiết bị đo lường, và trong phòng thí nghiệm. Được ứng dụng rộng rãi trong các phòng thí nghiệm và xưởng thực nghiệm thuộc các đơn vị chuyên ngành như hàng không vũ trụ, bán dẫn, sơn phủ, đóng gói thực phẩm, sấy khô, làm lạnh, nghiên cứu khoa học, y tế, điện tử, hóa học, dược phẩm và các ngành khác, cũng như các trường cao đẳng và đại học.

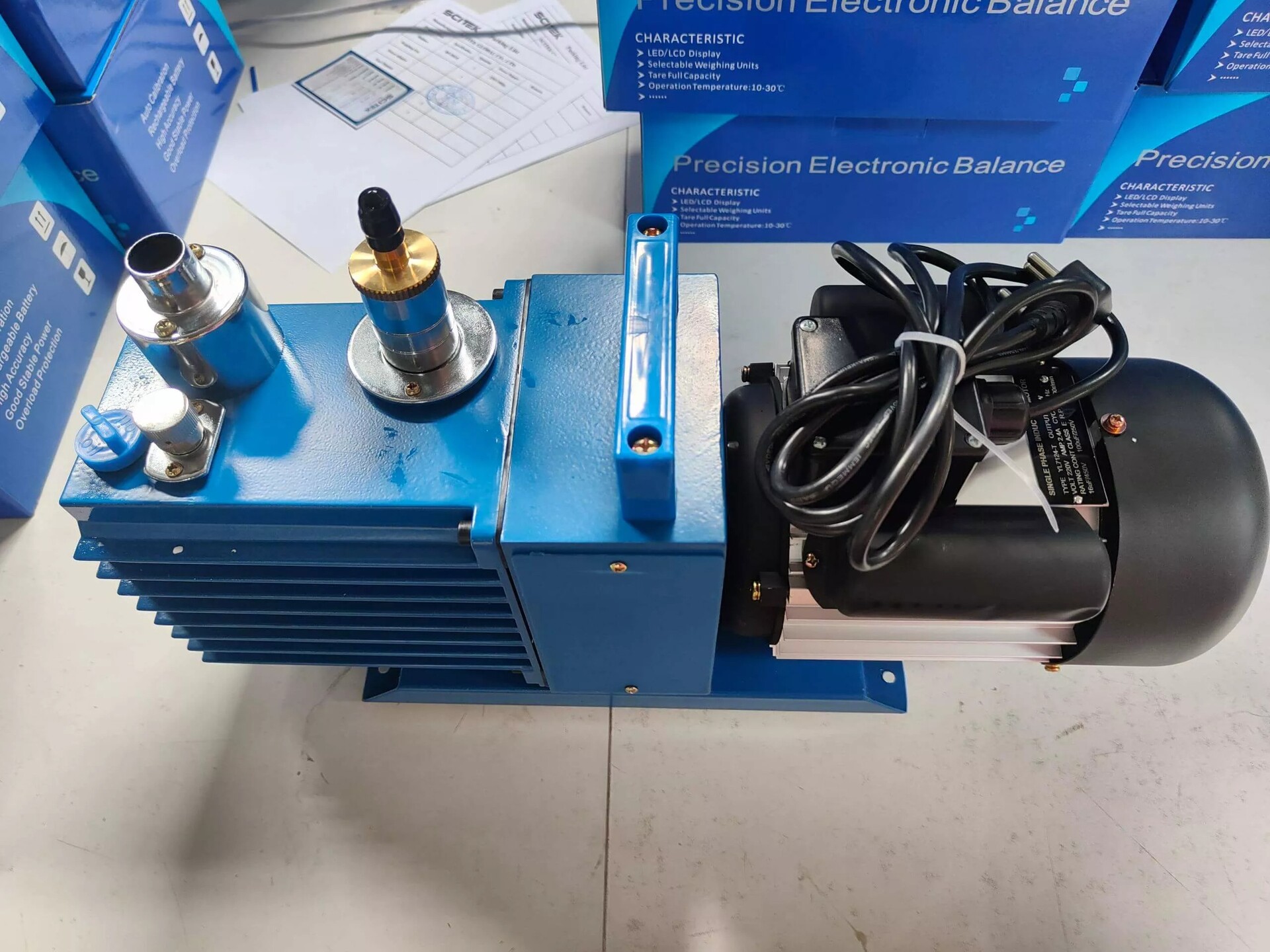

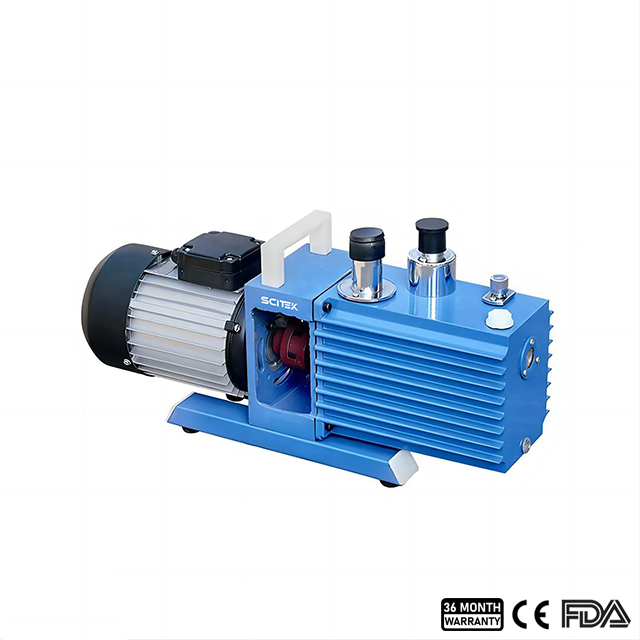

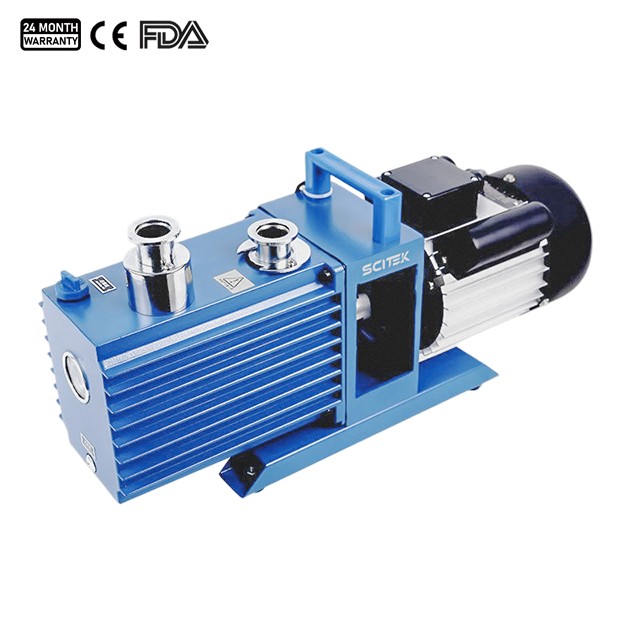

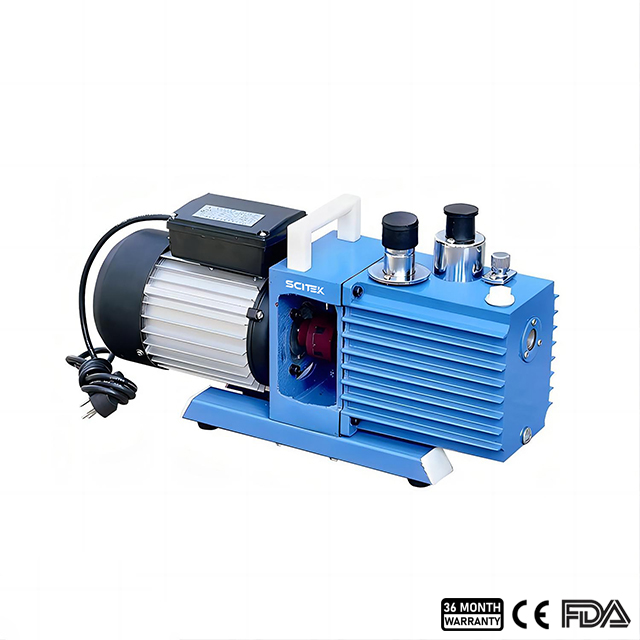

Thông tin chi tiết về bơm chân không kiểu quay lát (VP-RS2):

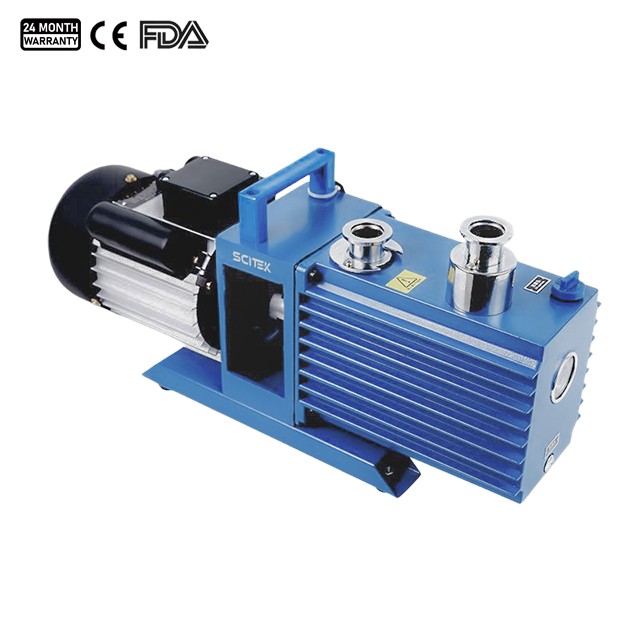

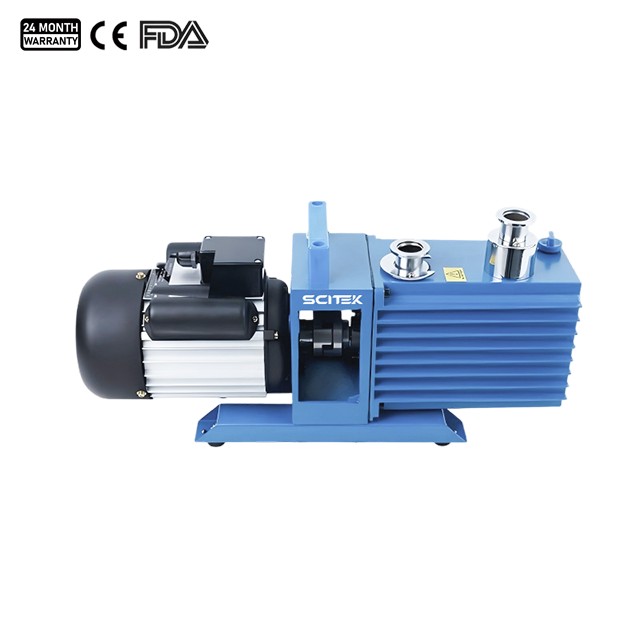

Thân chính của bơm chân không kiểu quay lát cắt được cấu tạo từ vỏ kim loại chắc chắn, có khả năng chống ăn mòn và mài mòn.

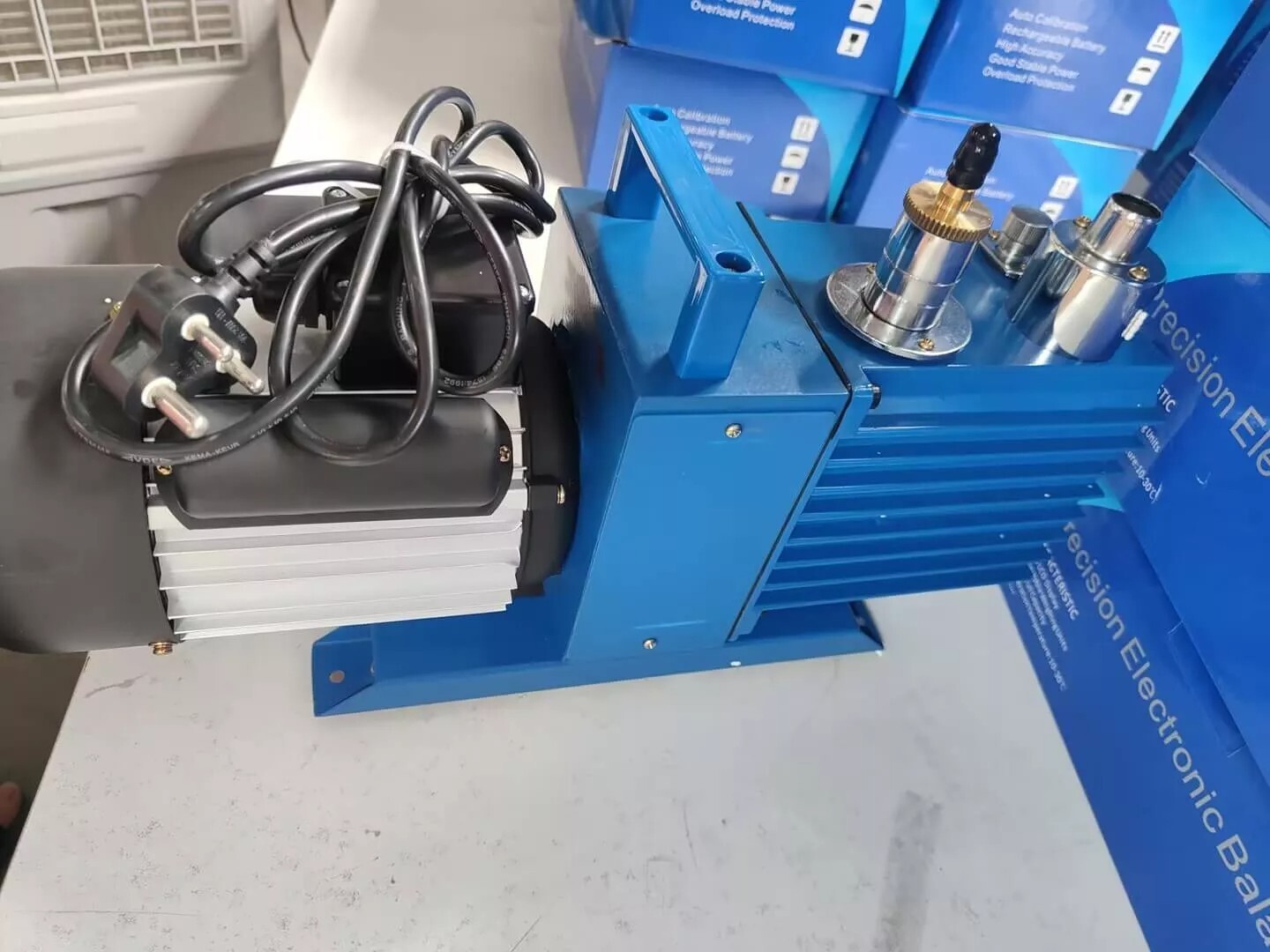

Phần trên của bơm cánh quay được trang bị tay cầm để dễ dàng di chuyển và lắp đặt, trong khi phần dưới được trang bị các miếng đệm chống trượt và cấu trúc hỗ trợ để đảm bảo sự ổn định trong quá trình hoạt động.

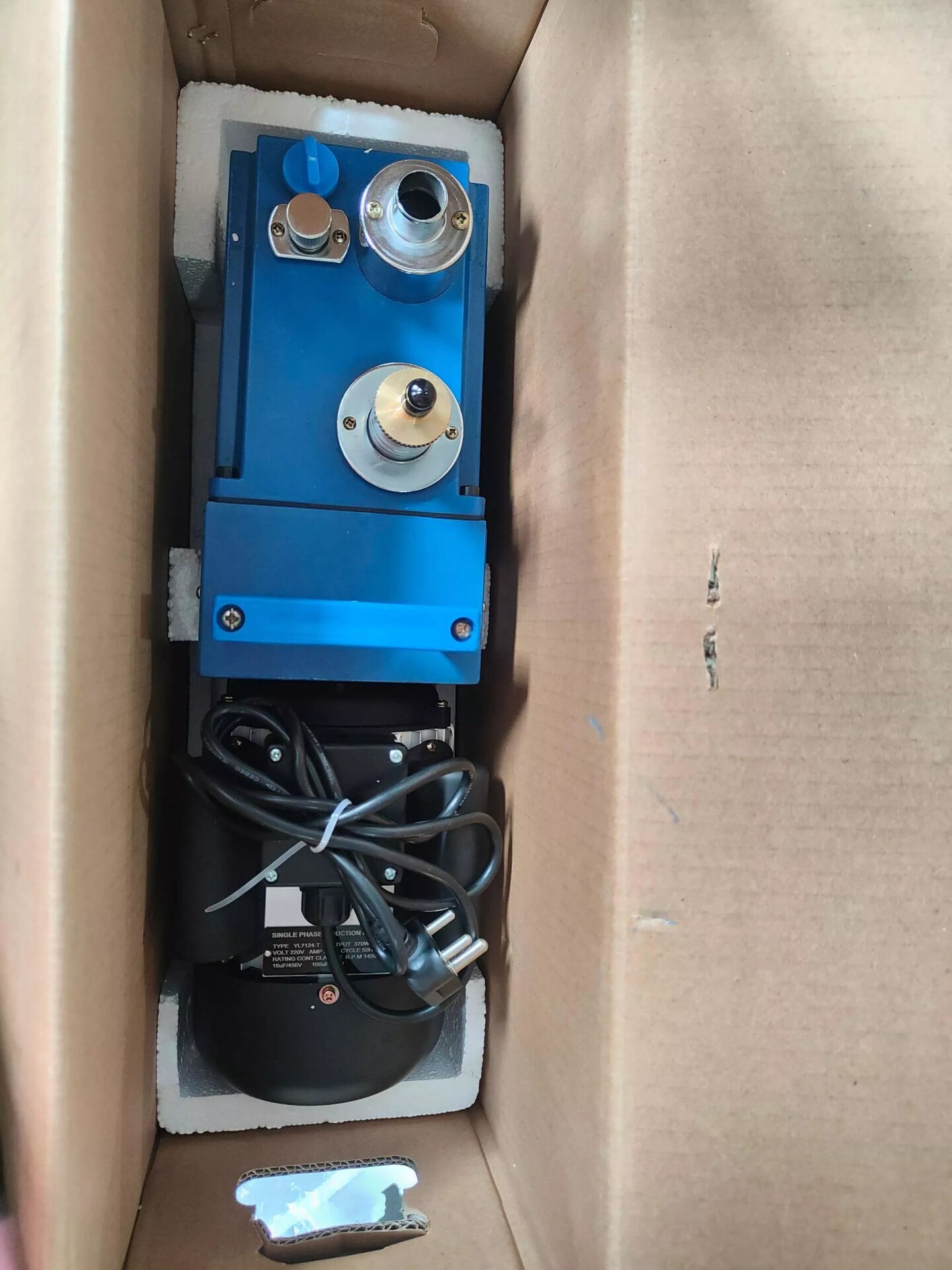

Bao bì được làm bằng thùng carton chắc chắn với lớp bảo vệ bằng xốp hoặc nhựa dày ở đáy để đảm bảo máy bơm chân không được bảo vệ khỏi rung động hoặc va chạm trong quá trình vận chuyển.
