FTB Lite 730D Giải pháp kiểm tra cáp quang hiệu quả, chính xác

OTDR FTB lite 730D là thiết bị lý tưởng cho việc kiểm tra và bảo trì mạng quang FTTx, PON và Metro. Với thiết kế nhỏ gọn, tính năng vượt trội và hiệu suất ổn định, sản phẩm này đáp ứng nhu cầu của các kỹ thuật viên trong việc kiểm tra, khắc phục sự cố và kích hoạt dịch vụ mạng quang.

Tính năng nổi bật của OTDR FTB Lite 730D

Dải động lên đến 39 dB: Cho phép đo kiểm mạng quang với chiều dài lên đến 140 km, phù hợp cho cả mạng P2P và PON.
Vùng chết ngắn: Vùng chết sự kiện (EDZ) chỉ 0.5 m, vùng chết suy hao (ADZ) 2.2 m và vùng chết PON 30 m, giúp phát hiện chính xác các sự kiện trên tuyến.
Đo sợi sống ở bước sóng 1650 nm: Hỗ trợ kiểm tra trực tiếp mà không ảnh hưởng đến tín hiệu mạng.

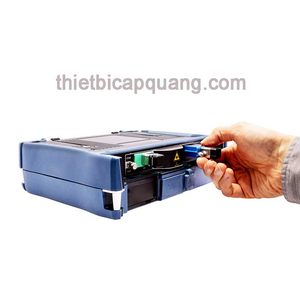

Swap-Out connector: Tính năng thay thế đầu nối quang trực tiếp tại hiện trường mà không cần gửi thiết bị đi bảo hành, tiết kiệm thời gian và chi phí.
Tích hợp OLM và tuỳ chọn iOLM: Phần mềm phân tích tự động với kết quả rõ ràng, dễ hiểu, giúp giảm thiểu sai sót trong quá trình kiểm tra. Vượt trội so với các dòng máy đo OTDR thông thường.

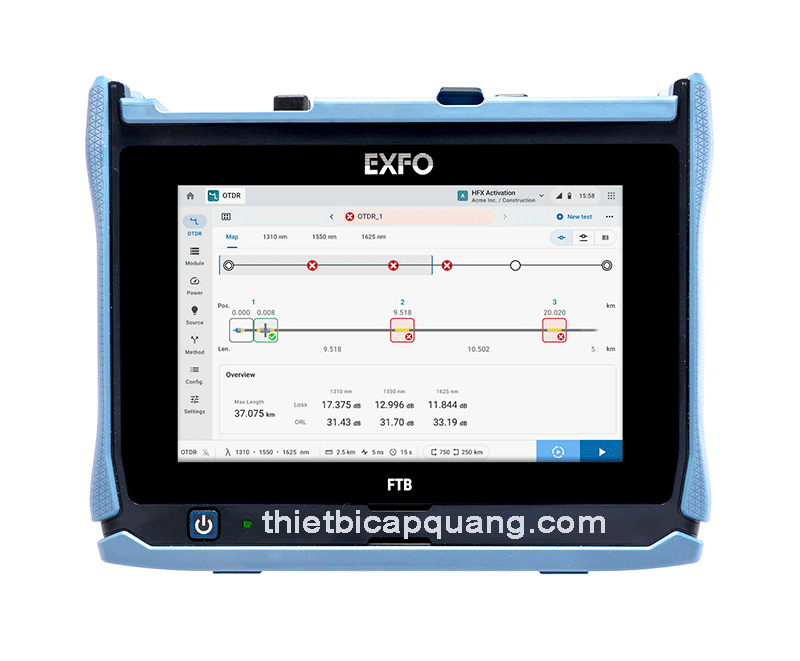

Thiết kế bền bỉ, màn hình cảm ứng 8 inch: Dễ dàng sử dụng trong môi trường ngoài trời, với khả năng hiển thị rõ ràng dưới ánh sáng mạnh.
Pin dung lượng cao: Thời gian sử dụng liên tục lên đến 10 giờ, phù hợp cho các công việc kéo dài.

Ứng dụng thực tế của FTB Lite 730D

Máy đo OTDR EXFO FTB Lite 730D phù hợp với nhiều ứng dụng trong lĩnh vực mạng quang:

Kiểm tra mạng FTTx/PON qua bộ chia lên đến 1x128.
Kích hoạt dịch vụ FTTx như GPON, EPON, XGS-PON và 10GE EPON.
Kiểm tra mạng truy cập (P2P) và liên kết Metro (P2P).
Khắc phục sự cố cáp quang có tín hiệu hoặc không tín hiệu.
Mạng LAN quang thụ động (POL).

Thông Số Kỹ Thuật Chi Tiết Của Máy Đo OTDR FTB Lite 730D

1. Thông Số Cơ Bản Của Thân Máy OTDR

Máy đo OTDR FTB Lite 730D thế hệ mới không chỉ có thiết kế bền bỉ mà còn được trang bị nhiều tính năng kết nối hiện đại, giúp tối ưu hiệu suất đo kiểm trong mọi điều kiện thực địa.

Màn hình: 8 inch (203 mm), độ phân giải 1280×800, màn hình cảm ứng dễ nhìn và làm việc ngoài điều kiện trời nắng
Cổng kết nối:
- USB-A x2
- USB-C hỗ trợ cấp nguồn
- Cổng LAN RJ45 hỗ trợ tốc độ 10/100/1000 Mbit/s
Kết nối không dây:
- Bluetooth
- WiFi
- 2G/3G/4G LTE
- GNSS (GPS/Galileo/QZSS)
Dung lượng lưu trữ: Lưu trữ hơn 20.000 kết quả đo định dạng SOR (OTDR Trace)
Pin:
- Pin sạc LiFePO4
- Thời gian hoạt động lên đến 10 giờ (theo tiêu chuẩn Telcordia GR-196-CORE)
Nguồn điện:
- Đầu vào: AC 100–240V, 50–60 Hz, 1.5 A
- Đầu ra: 5–20V DC, tối đa 45W, hỗ trợ cấp nguồn USB-C
Trọng lượng: 2,4 kg (bao gồm pin và mô-đun)
Kích thước (C x R x S): 198 mm × 249 mm × 71 mm
Dải nhiệt độ hoạt động:
- Hoạt động: –10 °C đến 50 °C
- Lưu trữ: –40 °C đến 70 °C
Độ ẩm hoạt động: 0 – 95% (không ngưng tụ)

2. Thông Số Kỹ Thuật Về OTDR 730D– Chính Xác Và Ổn Định

Máy OTDR 730D này mang đến khả năng đo kiểm mạnh mẽ, độ chính xác cao, phù hợp cho các ứng dụng đo kiểm mạng quang từ cơ bản đến chuyên sâu.
Bước sóng hoạt động (nm):
- 1310 ± 20
- 1550 ± 20
- 1625 ± 10
- 1650 ± 15
Bước sóng đo trực tiếp trên sợi có tín hiệu: 1650 nm
Độ cách ly bước sóng: 50 dB (từ 1265 đến 1617 nm)
Dải động (Dynamic Range): 39 dB cho mọi bước sóng
Vùng mù OTDR:
- Vùng mù sự kiện: 0,5 m
- Vùng mù suy hao: 2,2 m
- Vùng mù PON: 30 m
Phạm vi đo cài đặt: Từ 0,1 km đến 400 km
Độ rộng xung (ns): 3 đến 20.000
Độ tuyến tính: ±0,03 dB/dB
Ngưỡng suy hao phát hiện: 0,01 dB
Độ phân giải suy hao: 0,001 dB
Độ phân giải lấy mẫu: 0,04 đến 10 m
Số điểm lấy mẫu tối đa: 256.000 điểm
Sai số khoảng cách: ±(0,75 m + 0,0025% × khoảng cách đo + độ phân giải mẫu)
Thời gian đo: Tùy chỉnh theo người dùng
Độ chính xác phản xạ: ±2 dB

Tìm hiểu >>> máy đo EXFO FTB lite 730D

Vì Sao Nên Chọn Máy OTDR FTB 730D?

✅ Hiệu suất đo cao trong mọi điều kiện mạng quang

✅ Thiết kế chắc chắn, phù hợp môi trường công trường

✅ Tích hợp công nghệ kết nối hiện đại (4G, GNSS, WiFi), OLM-iOLM

✅ Thời lượng pin lâu dài, hỗ trợ làm việc liên tục tới 12h

✅ Giao diện thân thiện, lưu trữ dữ liệu khủng

Kết luận

Máy đo OTDR FTB Lite 730D được trình bày ở trên, đây sẽ là lựa chọn hàng đầu cho kỹ sư mạng viễn thông và nhà thầu công trình quang. Với đầy đủ thông số OTDR chuẩn kỹ thuật, khả năng đo chính xác tính di động cao cùng thời gian hoạt động lâu. FTB 730D sẽ là thiết bị xứng đáng có mặt trong mọi dự án triển khai mạng cáp quang hiện đại.
