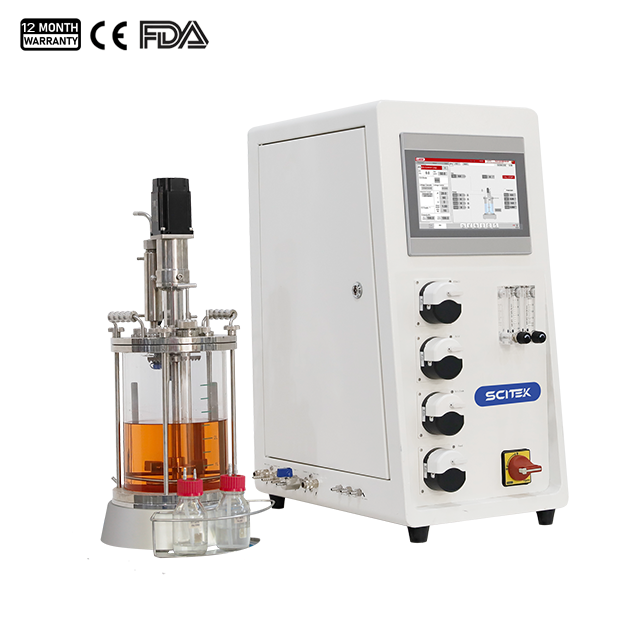

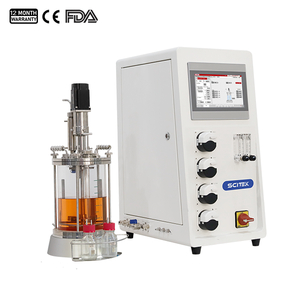

Đặc điểm của lò phản ứng sinh học:
1. Hiệu quả về chi phí và không trùng lặp: Giải pháp tiêu chuẩn hóa cho việc nuôi cấy vi sinh vật.
2. Giao diện trực quan: Màn hình cảm ứng 10.1 inch với ngôn ngữ thiết kế đồ họa, giúp thao tác trở nên đơn giản hơn.
3. Lắp đặt nhanh chóng và dễ dàng: Kích thước nhỏ gọn và không cần dụng cụ để lắp đặt.
4. Quy trình sản xuất bình chứa hoàn thiện: Tất cả các bộ phận đều nằm trên nắp bình, dễ dàng tháo lắp, bảo trì và vệ sinh.
5. Hiệu năng đáng tin cậy và khả năng điều khiển chính xác: Phần cứng cốt lõi của các thương hiệu quốc tế hàng đầu đảm bảo tính ổn định.
6. Dung tích đa dạng: 7 lựa chọn từ 1 lít đến 15 lít cho nhiều quy mô khác nhau.
7. Chức năng phần mềm mạnh mẽ: Kiểm soát hoàn toàn thông qua phản hồi, thời gian, điều kiện, kịch bản, v.v.
8. Dễ dàng tiệt trùng: Việc tách rời phần đế, thân bình và động cơ khuấy giúp thiết kế nhẹ hơn, cho phép người thực hiện thí nghiệm dễ dàng di chuyển thiết bị đến máy tiệt trùng.
9. Giao tiếp từ xa: Mạng LAN có dây và không dây để giám sát và điều khiển từ xa.
10. Sẵn sàng sử dụng sau khi cài đặt: Bộ sản phẩm hoàn chỉnh bao gồm mọi thứ cần thiết cho ứng dụng, được cấu hình sẵn và sẵn sàng sử dụng, không cần mua thêm phụ kiện.
11. Khả năng tùy chỉnh linh hoạt: Nâng cấp mở rộng và các giải pháp riêng biệt đáp ứng nhu cầu đặc biệt.
Thông số kỹ thuật của lò phản ứng sinh học:
| Mẫu | BIOR-M1 | BIOR-M2 | BIOR-M3 | BIOR-M5L | BIOR-M7 | BIOR-M10 | BIOR-M15 | ||||||||
| Tháp điều khiển độc lập | Vật liệu xây nhà | Thép cacbon, lớp phủ bột nhựa | |||||||||||||
| Hiển thị | Màn hình cảm ứng màu 10.1 inch | ||||||||||||||
| Bộ điều khiển | PLC dòng S của Siemens, HMI MCGS | ||||||||||||||
| Bơm tích hợp | 4 máy bơm nhu động tốc độ cố định, tải nhanh | ||||||||||||||
| Đồng hồ đo lưu lượng | 2 lưu lượng kế | ||||||||||||||
| Kết nối giữ liệu | USB (nâng cấp phần mềm, sao chép và xuất dữ liệu), Ethernet công nghiệp, WiFi | ||||||||||||||
| Cáp điều khiển | 1 dây cáp cảm biến pH; 1 dây cáp cảm biến DO; 2 dây điều khiển động cơ khuấy; | ||||||||||||||
| 1 x giao diện cảm biến nhiệt độ; 1 x cáp cảm biến bọt; | |||||||||||||||
| 1 x giao diện dây điều khiển đế gia nhiệt; 1 x giao diện nguồn chính | |||||||||||||||
| Kết nối đường nước | 6 đầu nối ống mềm (đầu vào/đầu ra cho dàn ngưng tụ khí thải, áo khoác đáy và nước làm mát) | ||||||||||||||
| Kết nối đường khí | 3 đầu nối ống mềm (2 đầu nối cấp khí, 1 đầu ra khí) | ||||||||||||||
| Nguồn điện | 220V (±10%), 50Hz, một pha | ||||||||||||||
| Công suất định mức | 400 W | 600 W | 800 W | 900 W | 900 W | 1500 W | 1500 W | ||||||||
| Kích thước bên ngoài (Rộng x Sâu x Cao) | 360×500×720mm | ||||||||||||||
| Trọng lượng tịnh | Khoảng 40 kg (tùy thuộc vào cấu hình) | ||||||||||||||
| Kiểm soát khuấy trộn | Động cơ | Động cơ servo không cần bảo trì, độ ồn thấp | |||||||||||||
| Phạm vi tốc độ | 5 - 1000 vòng/phút | ||||||||||||||
| Tốc độ Chính xác | ± 0,5% | ||||||||||||||
| Công suất định mức | 200 W | 400 W | 400 W | 400 W | 400 W | 750 W | 750 W | ||||||||
| Kiểm soát khí | Nguồn khí | Không khí, O2 | |||||||||||||
| Phương pháp kiểm soát | Không khí: lưu lượng kế; O2: lưu lượng kế + van điện từ | ||||||||||||||
| Đầu vào khí | Bộ lọc vòng | ||||||||||||||
| Phạm vi lưu lượng | Sparger - Không khí: Tối đa. thiết kế 2 vvm; Sparger - O2: Tối đa. thiết kế 1 vm | ||||||||||||||
| Độ chính xác lưu lượng | ± 4% | ||||||||||||||
| Kiểm soát nhiệt độ | Phương pháp kiểm soát | Thuật toán PID mạnh mẽ | |||||||||||||
| Phương pháp gia nhiệt | Hệ thống khép kín với áo nước tuần hoàn, tấm gia nhiệt điện phía dưới. | ||||||||||||||
| Công suất sưởi ấm | 80 W | 80 W | 200 W | 330 W | 330 W | 550 W | 550 W | ||||||||
| Phương pháp làm mát | Nước máy hoặc nước làm mát tuần hoàn | ||||||||||||||
| Cảm biến | Pt100 RTD (JUMO, Đức) | ||||||||||||||
| Phạm vi đo | 0~150,0°C | ||||||||||||||
| Độ chính xác đo lường | ± 0,1°C | ||||||||||||||
| Phạm vi điều khiển | Từ 8,0 °C trên nhiệt độ nước làm mát đến 40,0 °C trên nhiệt độ môi trường (0-65,0 °C tuyệt đối) | ||||||||||||||
| Kiểm soát độ chính xác | ± 0,2°C | ||||||||||||||
| Kiểm soát Độ pH | Phương pháp kiểm soát |
• Thuật toán PID mạnh mẽ • Điều khiển theo kiểu tầng với bơm nhu động bằng cách thêm axit và kiềm |
|||||||||||||
| Cảm biến | Điện cực pH chứa gel có thể tiệt trùng của Hamilton | ||||||||||||||
| Phạm vi đo | 2.00~12.00 | ||||||||||||||
| Độ chính xác đo lường | 0,01 | ||||||||||||||
| Kiểm soát độ chính xác | ± 0,05 | ||||||||||||||
| Kiểm soát DO | Phương pháp kiểm soát |
• Thuật toán PID mạnh mẽ • Điều khiển theo tầng với các thông số khác nhau (khuấy trộn, lưu lượng khí và bơm) |
|||||||||||||
| Cảm biến | Điện cực DO cực phổ có thể khử trùng Hamilton | ||||||||||||||
| Phạm vi đo | 0,0~150,0% | ||||||||||||||
| Độ chính xác đo lường | 0,10% | ||||||||||||||
| Kiểm soát độ chính xác | ± 3% | ||||||||||||||
| Kiểm soát bọt | Phương pháp kiểm soát |
• Điều khiển kiểu tầng với bơm nhu động bằng cách thêm chất chống tạo bọt (chất khử bọt) • Lưỡi dao khử bọt cơ học |
|||||||||||||
Thông số kỹ thuật của lò phản ứng sinh học (bình thủy tinh):
| Mẫu | BIOR-M1 | BIOR-M2 | BIOR-M3 | BIOR-M5L | BIOR-M7 | BIOR-M10 | BIOR-M15 | ||||||||
| Bình thủy tinh | Kiểu | Bình trụ đáy phẳng một lớp, có thể dùng làm đế gia nhiệt. | |||||||||||||
| Tổng thể tích | 1 lít | 2 lít | 3 lít | 5 lít | 7 lít | 10 lít | 15 lít | ||||||||
| Thể tích làm việc tối đa | 0,75 lít | 1,5 lít | 2,25 lít | 3,75 lít | 5,25 lít | 7,5 lít | 11,25 lít | ||||||||
| Thể tích làm việc tối thiểu | 0,25 lít | 0,5 lít | 0,75 lít | 1,25 lít | 1,75 lít | 2,5 lít | 3,75 lít | ||||||||
| Vật liệu (Phần tiếp xúc với nước) | • Chất liệu bình thủy tinh: Thủy tinh borosilicate 3.3 | ||||||||||||||
| • Nắp và các bộ phận bên trong bình: Thép không gỉ SUS 316L | |||||||||||||||
| • Gioăng: EPDM và Silicon | |||||||||||||||
| Xử lý bề mặt | • Bề mặt bên trong: đánh bóng điện phân, Ra <0,4 μm | ||||||||||||||
| • Bề mặt ngoài: Ra <0,6 μm | |||||||||||||||
| Thiết kế áp suất | Áp suất làm việc: 0~1 bar @ 150°C. Có thể tiệt trùng bằng nồi hấp. | ||||||||||||||
| Tỷ lệ chiều cao trên đường kính [H:D] | Xấp xỉ 2:1 | ||||||||||||||
| Kích thước tàu | Tham khảo "Bảng A" | ||||||||||||||
| Trọng lượng tàu (không bao gồm động cơ) | 8 kg | 10 kg | 11 kg | 13 kg | 15 kg | 17 kg | 20 kg | ||||||||
| Trọng lượng cơ bản (bao gồm giá đỡ chai) | 8 kg | 8 kg | 10 kg | 10 kg | 10 kg | 15 kg | 15 kg | ||||||||
| Giao diện nắp bình chứa | 1 × Mặt bích khuấy cho quá trình khuấy cơ học từ trên xuống; 1 × Cổng cấy giống bằng ngọn lửa; | ||||||||||||||
| 2 cổng chắn, bao gồm cả cuộn dây làm mát; 1 cổng dẫn khí cho bộ phân phối khí dạng vòng; | |||||||||||||||
| 1 × Cổng xả, bao gồm bộ ngưng tụ khí thải làm mát bằng nước; 1 × Cổng cảm biến pH; | |||||||||||||||
| 1 cổng cảm biến DO; 1 cổng cảm biến nhiệt độ PT100; 1 cổng cảm biến bọt; | |||||||||||||||
| 1 cổng lấy mẫu; N cổng cấp liệu; | |||||||||||||||
| Cánh quạt | · < 5 L: 2 lớp, trên: lớp chống tạo bọt, dưới: cánh quạt Rushton 6 cánh | ||||||||||||||
| • ≥ 5 L: 3 lớp, trên cùng: lớp phá bọt; giữa: cánh quạt 4 cánh nghiêng; dưới cùng: cánh quạt Rushton 6 cánh | |||||||||||||||
| Vách ngăn | • <3 L: 2 vách ngăn có thể tháo rời • ≥ 3 L: 4 vách ngăn có thể tháo rời | ||||||||||||||
Bảng A :
|
Kích thước |
|||||||
|
Thể tích mạch máu |
1 lít |
2 lít |
3 lít |
5 lít |
7 lít |
10 lít |
15 lít |
|
một (mm) |
448 |
540 |
637 |
656 |
736 |
840 |
888 |
|
b (mm) |
360 |
430 |
470 |
486 |
522 |
616 |
700 |
|
c (mm) |
205 |
254 |
270 |
286 |
368 |
430 |
470 |
|
d (mm) |
170 |
230 |
230 |
240 |
315 |
380 |
420 |
|
e (mm) |
Ø90 |
Ø110 |
Ø140 |
Ø170 |
Ø170 |
Ø185 |
Ø216 |
|
f (mm) |
156 |
156 |
187 |
220 |
220 |
240 |
275 |
|
g (mm) |
210 |
210 |
248 |
267 |
267 |
300 |
340 |
|
Yêu cầu khử trùng |
|||||||
|
Kích thước tối thiểu (mm) |
Ø195×365 |
Ø195×450 |
Ø230×475 |
Ø270×500 |
Ø270×590 |
Ø275×645 |
Ø320×710 |
|
Kích thước đề xuất (mm) |
Ø260×400 |
Ø260×500 |
Ø300×555 |
Ø300×555 |
Ø330×650 |
Ø330×650 |
Ø370×750 |
