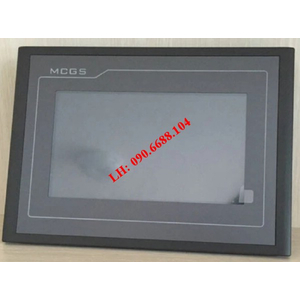

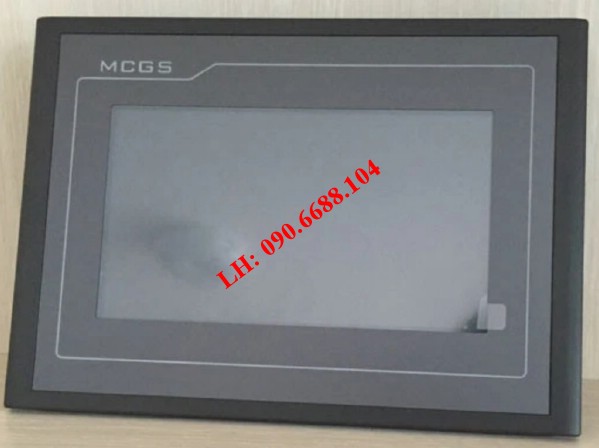

MCGS TPC7062TD(KT) hay TPC7062KT(DT) là màn hình HMI cảm ứng công nghiệp 7 inch của hãng MCGS (Kunlun Tongtai), dùng khá phổ biến trong hệ thống tủ điện điều khiển

Thông số kỹ thuật chính:

Hạng mục Thông số
Kích thước màn hình 7 inch TFT LCD
Độ phân giải 800 × 480 pixels
Màu hiển thị 65,535 màu
Đèn nền LED
Cảm ứng Điện trở 4-wire
Độ sáng 200 cd/m²
CPU Cortex-A8
Xung nhịp 300–400 MHz (một số tài liệu ghi 600 MHz tùy revision)
RAM 64MB / DDR2
Flash 128MB
Nguồn cấp 24VDC
Công suất 5W

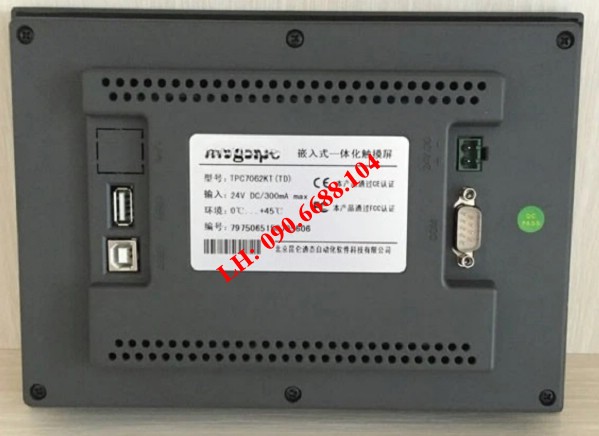

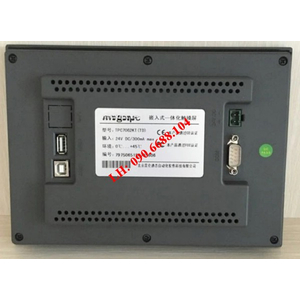

Cổng giao tiếp 1×RS232, 1×RS485
USB 1 Host + 1 Client
Ethernet Không có
Nhiệt độ hoạt động 0°C ~ 45°C
Nhiệt độ lưu trữ −10°C ~ 60°C
Kích thước mặt ngoài 226.5 × 163 mm
Kích thước khoét tủ 215 × 152 mm



Một vài điểm thực tế đáng lưu ý:

  • Dòng TD(KT) hay KT(DT) là bản cơ bản, không có Ethernet.
  • Chủ yếu truyền thông qua RS232/RS485 với PLC.
  • Dùng phần mềm cấu hình MCGS Embedded.
  • Nếu cần lưu dữ liệu/history nhiều hoặc kết nối mạng thì thường người ta chuyển sang dòng TPC7062Ti.

So sánh nhanh:

Model  Ethernet  Hiệu năng
TPC7062TD(KT) Không Cơ bản
TPC7062TX Không Cao hơn
TPC7062Ti Có Cao nhất
