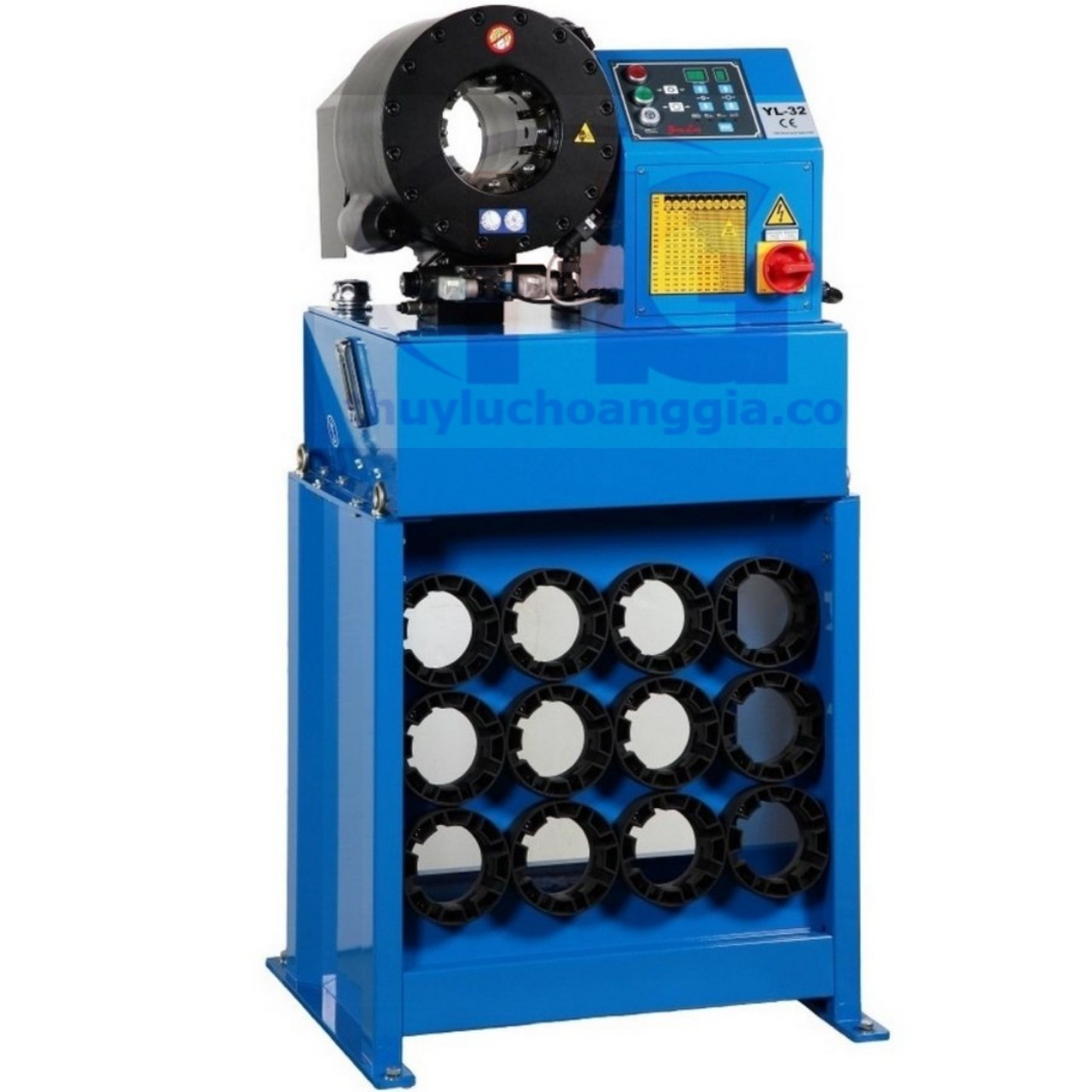

Workshop Crimpers YL-32S

Hydraulic Hose Crimping Machines



一般生產扣壓機

Our YL-32S  2’’ workshop crimping machine is generally used at the hardware store/ workshop.

The scope of crimping diameter are from 4mm to 2 inch, which the crimping force reach to 2200kN. We will be attached for 12 set standard dies set (10,13,16,19,22,26,30,39,45,52,64,69mm).

*For the maximum installation dies set can be attain to 78mm.

TECHNICAL DATA

最大扣壓管徑 Max Hose Size 2"
扣壓範圍 ( mm ) Crimping Range ( mm ) ψ4…ψ87
模具型號 ( mm ) Die Type 32
模具擴張度 Max. Opening ( mm ) +32
主要模具長度 Master Die ( Die / Length ) 80
馬達 ( kW ) Motor ( kw ) 3.6
電壓 ( v ) Voltage ( v ) 220 / 440
泵浦 ( 1/min ) Pump ( l/min ) 11.5
扣壓力 ( kN ) Crimping Force ( kN ) 2200
扣壓量 ( 每小時 ) Crimping Hour 1200
噪音值 ( dB(A) ) Noise level ( dB(A) ) 71
保護等級 Protection Class IP54
尺寸：長 ( mm ) Size : Length ( mm ) 680
　　　寬 ( mm ) 　　　Width ( mm ) 600
　　　高 ( mm ) 　　　Height ( mm ) 1400
　　　重量 ( kg ) 　　　Weight ( kg ) 270

STANDARD DIES SET SPEC

Code 32 32 32 32 32 32 32 32
Dimension 10 13 16 19 22 26 30 39
Crimping Range 10-13 13-16 16-19 19-22 22-26 26-30 30-39 39-45
Length 55 55 55 55 55 55 75 75



Code 32 32 32 32 32
Dimension 45 52 57 64 69
Crimping Range 45-52 52-57 57-64 64-69 69-74
Length 90 90 100 100 100

ACCESSORY

  •                           Quick Change快速換模
  •
  •   Manual Change手動換模
  •
  •
  •
  •                       Back Stop Device     定尺裝置
  •
  •
