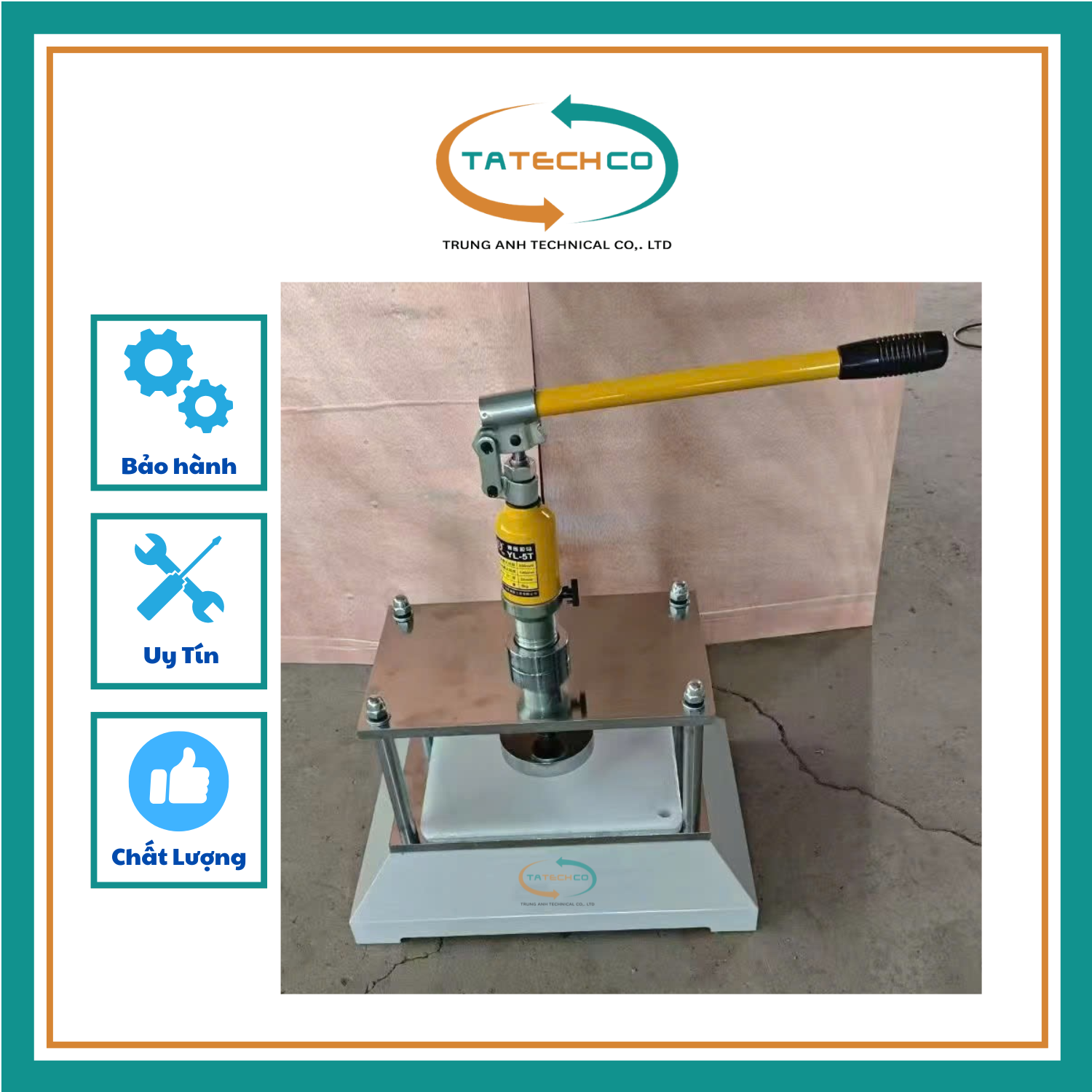

MÁY DẬP MẪU THỦY LỰC BẰNG TAY

MÁY DẬP MẪU THỦY LỰC BẰNG TAY

Máy dập mẫu thủy lực bằng tay là thiết bị kiểm tra chuyên dụng, dùng để cắt lấy mẫu từ nhiều loại vật liệu chống thấm khác nhau bằng phương pháp cắt thủy lực. Máy có thao tác đơn giản, dễ sử dụng.

Trước khi sử dụng cần đọc kỹ hướng dẫn sử dụng và nên do nhân viên thí nghiệm có chuyên môn vận hành để tránh gây chấn thương do thao tác không đúng.

I. THÔNG SỐ KỸ THUẬT CHÍNH

- Tải trọng lớn nhất: 50 kN
- Hành trình piston lớn nhất: 50 mm
- Khối lượng tịnh: khoảng 30 kg
- Kích thước tổng thể: 380 × 280 × 750 mm (Dài × Rộng × Cao)
- Tấm đệm bàn làm việc: Tấm nylon 300 × 200 mm

II. ĐẶC ĐIỂM

Máy sử dụng xi lanh thủy lực để tạo lực ép và truyền động.

Ưu điểm:
- Hoạt động ổn định
- An toàn, tin cậy
- Hiệu suất cao
- Tuổi thọ sử dụng lâu dài

III. KẾT CẤU VÀ NGUYÊN LÝ LÀM VIỆC

Máy chủ yếu gồm:
- Xi lanh dầu
- Tấm ép
- Trụ đứng
- Bàn ép dưới
- Hệ thống thủy lực
- Các bộ phận liên quan khác

IV. QUY TRÌNH VẬN HÀNH

1. Trước khi bắt đầu, đưa van một chiều về vị trí đóng.

2. Đặt mẫu thử lên bàn máy.

3. Chọn dao cắt phù hợp và đặt dưới đầu ép.

4. Đặt nhẹ dao cắt vào giữa tấm ép. Phía trên được trang bị nam châm từ lực mạnh giúp cố định dao cắt chắc chắn, thuận tiện và nhanh chóng khi lắp đặt.

5. Di chuyển tay bơm lên xuống để tạo áp lực.

6. Quan sát quá trình cắt mẫu. Sau khi mẫu được cắt hoàn thành thì ngừng tạo áp.

7. Mở van một chiều để xả áp.

8. Lấy mẫu thử ra, hoàn thành một chu trình cắt mẫu.

Sau khi thử nghiệm xong:
- Vệ sinh sạch bề mặt máy.
- Bôi dầu hoặc mỡ chống gỉ lên bề mặt dập/cắt.
- Đậy hoặc lắp tấm che bảo vệ máy.

V. CÁC LOẠI DAO CẮT THƯỜNG DÙNG

Lưu ý: Dao cắt là phụ kiện tùy chọn, máy xuất xưởng tiêu chuẩn không bao gồm dao cắt.

- Dao loại 1: 6 × 115 mm
- Dao loại 2: 4 × 75 mm
- Dao loại 3: 4 × 50 mm
- Dao loại 4: 2 × 35 mm

Ngoài ra có thể lựa chọn:
- Dao cắt mẫu xé góc vuông
- Dao cắt mẫu hình trăng khuyết
- Dao cắt mẫu dạng quần

VI. LƯU Ý KHI SỬ DỤNG

1. Khi dập/cắt mẫu cần chú ý hành trình đi xuống của xi lanh. Người vận hành phải đặc biệt lưu ý không ép quá sâu.

Khi sử dụng dao cắt để lấy mẫu, bắt buộc phải đặt tấm nhựa hoặc tấm gỗ phía dưới mẫu để tránh làm hư hỏng lưỡi dao.
