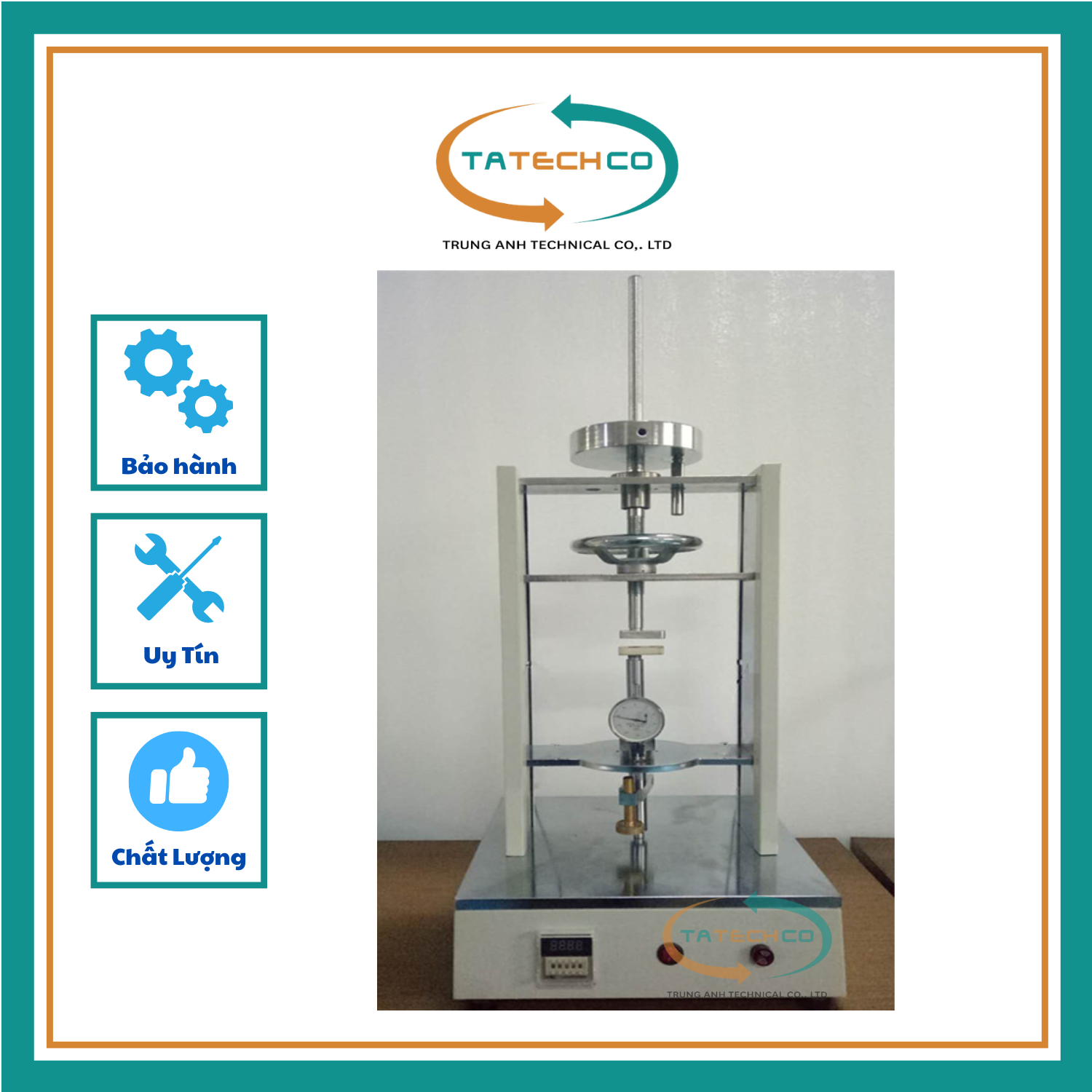

MÁY XÁC ĐỊNH ĐỘ LÕM VÀ ĐỘ LÕM DƯ
Model: HP-AXJ-01A
1. PHẠM VI ỨNG DỤNG
Máy xác định độ lõm dư được sử dụng để thử độ lõm, độ biến dạng lõm và độ lõm dư của các loại vật liệu lát sàn.
- Tấm lát sàn nhựa PVC bán cứng dạng tấm.
- Sàn PVC dạng cuộn.
- Sàn nhựa, sàn linoleum, sàn thể thao.
- Sàn chống tĩnh điện, sàn đàn hồi.
- Thảm dệt và lớp bề mặt sàn gỗ công nghiệp.
- Sàn polyurethane đàn hồi và các vật liệu lát sàn tương tự.
2. TIÊU CHUẨN ÁP DỤNG
- GB/T 11982-2005
- GB/T 4085
- GB/T 34440
- HG/T 3747.1-2004
- ISO 24343-1:2007
- ISO 10581:2019
- BS EN 433:1994
- ASTM F1914
- ASTM F970
Theo EN 649:1997, khả năng chịu nén của sàn nhựa đàn hồi được xác định theo EN 433. Giá trị đo phản ánh khả năng chịu nén hoặc mức độ đàn hồi của vật liệu sàn.
3. NGUYÊN LÝ HOẠT ĐỘNG
Khả năng chống lõm là khả năng của sàn nhựa chống lại biến dạng lõm do tác dụng của tải trọng tĩnh từ đồ nội thất hoặc các vật nặng khác. Phép thử sử dụng đầu ép hình cầu hoặc hình trụ có tiết diện tiêu chuẩn, tác dụng tải trọng không đổi trong thời gian quy định và đo độ sâu đầu ép vào mẫu. Sau khi loại bỏ tải trọng và để mẫu phục hồi trong thời gian quy định, phần biến dạng còn lại được xác định là độ lõm dư.
4. ĐẶC ĐIỂM THIẾT BỊ
- Thiết kế nguyên khối, kết cấu chắc chắn.
- Trang bị bộ định thời kỹ thuật số; tự động bắt đầu tính thời gian khi tác dụng tải trọng.
- Đo chuyển vị bằng đồng hồ đo kỹ thuật số độ chính xác cao hoặc đồng hồ so.
- Hệ thống gia tải sử dụng nhiều quả cân kết hợp để tạo các mức tải trọng khác nhau.
5. CẤU TẠO VÀ YÊU CẦU KỸ THUẬT
|
Hạng mục |
Thông số |
|
Thành phần |
Khung máy, bàn nâng/hạ, đầu ép, cơ cấu gia tải, bộ chỉ thị độ lõm, bộ định thời |
|
Biến dạng khung theo phương trục |
≤ 0.05 mm dưới tải trọng lớn nhất |
|
Độ đồng trục trục vít nâng và trục chính |
≤ φ0.3 mm |
|
Độ vuông góc bàn nâng và trục chính |
≤ 0.2% |
|
Độ chính xác chỉ thị (phần mô tả cấu tạo) |
±1% |
|
Đầu bi thép |
φ5 mm; φ6.35 mm; dung sai ±0.5% |
|
Đầu trụ phẳng |
φ4.5 mm; dung sai ±0.5% |
|
Tải ban đầu |
0.9 kgf; dung sai ±2% |
|
Tổng tải thử tiêu chuẩn |
133 N; 500 N; có thể đặt mức khác |
|
Dung sai các cấp tải khác |
±1% |
|
Bộ chỉ thị |
Đồng hồ so / đồng hồ số |
|
Định thời |
Tự động |
6. THÔNG SỐ KỸ THUẬT
|
Thông số |
Giá trị |
|
Phương pháp tạo tải |
Gia tải tĩnh bằng quả cân |
|
Tải trọng ban đầu |
0.9 kgf |
|
Tải tiêu chuẩn GB/EN/ISO |
133 N (≈13.6 kg); 500 N (≈51.1 kg) |
|
ASTM F970 (đặt riêng) |
34.2 kg (75 lb); 56.7 kg (125 lb); 79.38 kg (175 lb); 113.4 kg (250 lb) |
|
ASTM F1914 (đặt riêng) |
13.6 kg (30 lb); 22.7 kg (50 lb); 34.2 kg (75 lb); 63.5 kg (140 lb) |
|
Đầu ép theo bảng thông số |
Bi thép φ11.3 mm, φ6.35 mm; đầu trụ thép φ4.5 mm; có thể đặt riêng |
|
Phạm vi đo hiệu dụng |
0.1 - 1.0 mm |
|
Độ chia nhỏ nhất |
0.01 mm |
|
Biến dạng khung |
≤ 0.05 mm |
|
Độ chính xác chỉ thị (bảng thông số) |
±4% |
|
Khoảng cách tâm đầu ép đến thành máy |
100 mm |
|
Kích thước tổng thể |
370 × 250 × 690 mm |
|
Khối lượng |
Khoảng 75 kg |
7. THÔNG TIN ĐẶT HÀNG
Tên thiết bị: Máy xác định độ lõm và độ lõm dư
Tên tiếng Anh tham khảo: Indentation and Residual Indentation Tester
Model: HP-AXJ-01A
Tải tiêu chuẩn: 133 N và 500 N
Phạm vi đo: 0.1 - 1.0 mm
Độ chia: 0.01 mm
Kích thước: 370 × 250 × 690 mm
Khối lượng: khoảng 75 kg
LƯU Ý
Tài liệu nguồn có một số thông số không thống nhất: phần cấu tạo ghi độ chính xác chỉ thị ±1% trong khi bảng thông số kỹ thuật ghi ±4%; kích thước đầu bi có chỗ ghi φ5 mm và có chỗ ghi φ11.3 mm. Cần xác nhận lại với nhà sản xuất trước khi sử dụng trong hồ sơ chào thầu hoặc catalogue chính thức.
