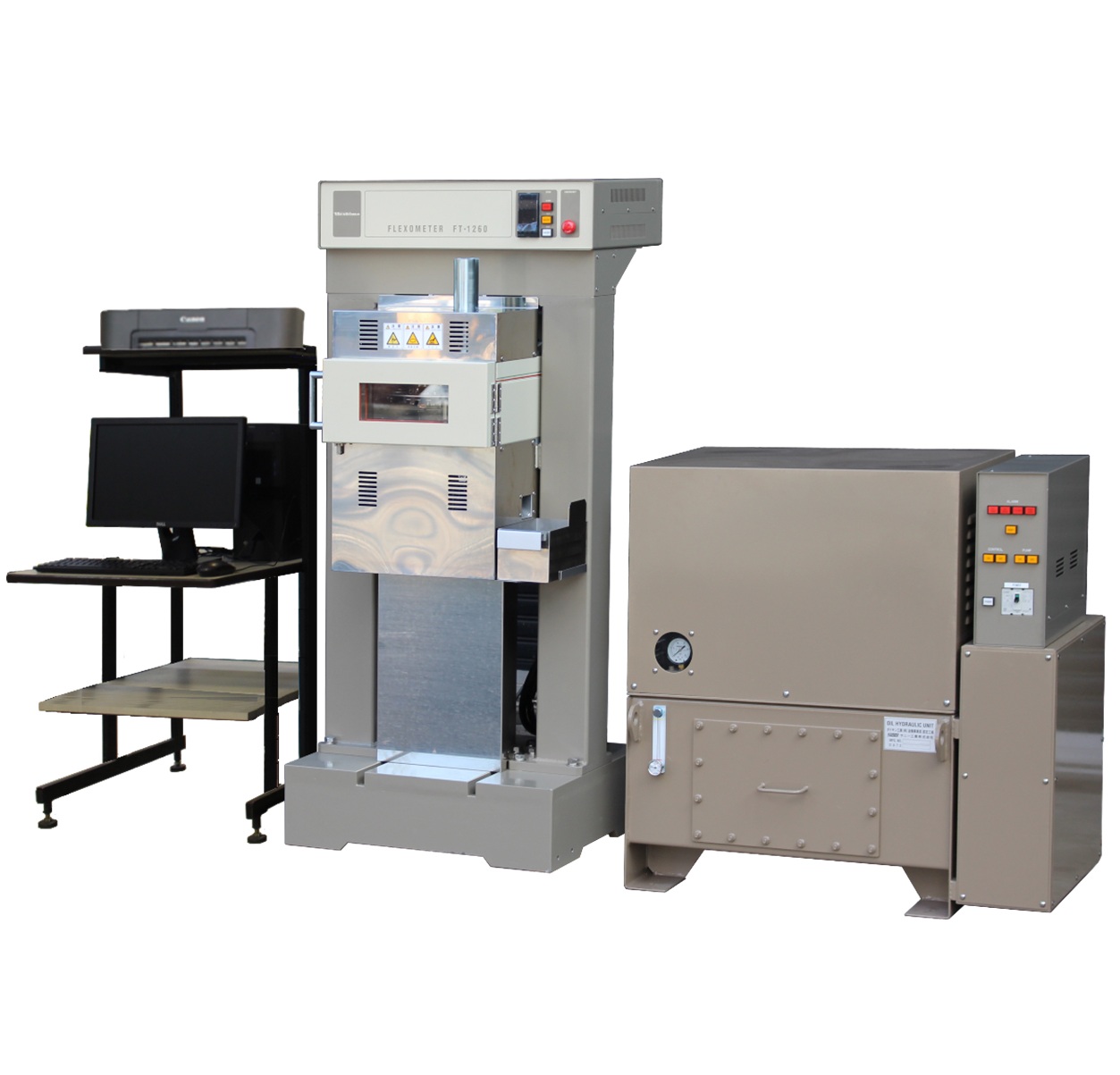

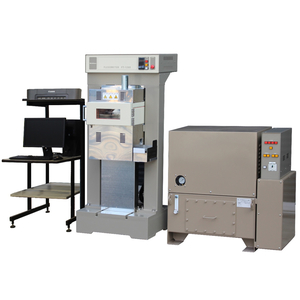

Máy đo khả năng sinh nhiệt và uốn mỏi kiểu Constant-stress/strain flexometer

Model: FT-1250

Hãng Sản xuất: Ueshima - Japan

Xuất xứ: Japan

Click here to download the catalog

1. GIỚI THIỆU

Máy này xác định sự thay đổi trong mô đun đàn hồi phức tạp E', E", tanδ và tốc độ gia nhiệt của cao su trong quá trình mỏi nhiệt.

Máy sử dụng cơ cấu servo thủy lực trong hệ thống truyền động và ngoài phép đo dựa trên độ biến dạng không đổi của Flexometer thông thường (Goodrich Flexometer), máy còn cho phép đo dựa trên tải không đổi (ứng suất không đổi).

Máy tích hợp một cặp nhiệt điện loại kim (cảm biến nhiệt độ) để phát hiện nhiệt độ của mẫu.

Nhiệt độ ở tâm mẫu được xác định bằng cách đưa cặp nhiệt điện kim vào mẫu

Dữ liệu tanδ, E', E" và độ rão được hiển thị dưới dạng đồ thị trên màn hình máy tính cá nhân trong khi tiến hành đo, cho phép bạn theo dõi quá trình đo.



Thông số kỹ thuật:

Tiêu chuẩn: ISO 4666/JIS K 6265

Loại:  Máy đo độ nén đàn hồi(Compression Flexometer)

Mẫu thử:

(１)Hình dạng ： Hình trụ

(２)Kích thước：φ 30,0×25ｍｍ、φ 17,8×25mm(Tùy chọn cho FT-1250）

Tải trước:

(１)Phương pháp: Bằng xi lanh thủy lực với điều khiển servo

(２)Tải: 50 đến 500Ｎ

Tải động:

(１)Phương pháp ： Bằng xi lanh thủy lực với điều khiển servo

(２)Chế độ ： (A)Biên độ biến dạng không đổi（B)Biên độ ứng suất không đổi

(３)Biên độ： (A)1 đến 6,5ｍｍp-p (B)50 đến 1500Np-p

Máy dò tải: Cảm biến tải định mức 5000N

Máy dò dịch chuyển: Máy biến áp vi sai hành trình 20mm

Tần số: 5 đến 50Hz

Phạm vi nhiệt độ của buồng điều nhiệt: 50 đến 150℃（50 đến 100℃±1℃、 100 đến 150℃±3℃）

Đo nhiệt độ của mẫu thử: Bằng cặp nhiệt điện loại kim liên tục được điều khiển vị trí ở tâm bên trong mẫu thử

Cung cấp mẫu thử: Một mẫu thử, thao tác thủ công từng mẫu một

Phép đo:

(1)Dữ liệu đầu ra:

（ａ） Nhiệt độ của mẫu thử

（ｂ） Độ rão

（ｃ） Các thông số độ nhớt-đàn hồi:

・ Modul tích lũy(Ｅ’）

・ Môđun tổn thất (Ｅ’’）

・ Hệ số tổn thất (tanδ )

(2)Chỉ thị： Hiển thị đồ thị

Nguồn điện:

Phần chính của Flexometer: 1 pha AＣ220Ｖ 1５ Ａ

Bộ nguồn thủy lực: 3 pha AＣ 380Ｖ 2５Ａ

Yêu cầu về nước làm mát cho Bộ nguồn thủy lực:

Nhiệt độ: Thấp hơn 28℃、

Lưu lượng dòng chảy ： 20ℓ/phút

Kích thước Phần chính của Flexometer： 750(W)× 835(D)×1470(H)mm

Bộ nguồn thủy lực ： 1010(W)× 730(D)×950(C)mm
