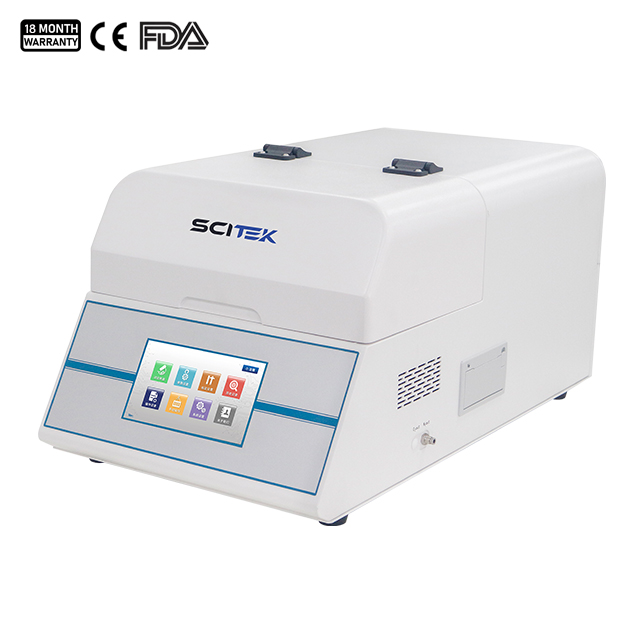

Máy kiểm tra tốc độ truyền hơi nước (WVTR) được sản xuất dựa trên phương pháp cảm biến hồng ngoại và thích hợp để kiểm tra tốc độ truyền hơi nước của các vật liệu có độ cản trung bình và cao như màng nhựa, màng composite, tấm, giấy và nhiều vật liệu khác.
Nguyên tắc:
Mẫu thử được đặt trong buồng khuếch tán, được chia thành buồng khô và buồng có độ ẩm được kiểm soát. Luồng khí nitơ khô thổi qua mặt khô của mẫu thử, trong khi khí nitơ khô mang hơi nước thấm qua mẫu thử từ buồng có độ ẩm được kiểm soát đến cảm biến hồng ngoại. Cảm biến này tạo ra các tín hiệu điện tỷ lệ thuận dựa trên nồng độ hơi nước. Tốc độ truyền hơi nước được xác định bằng cách phân tích và tính toán các tín hiệu điện này. Đối với các mẫu bao bì, khí nitơ khô chảy vào bên trong bao bì, trong khi khí nitơ được làm ẩm chảy ra bên ngoài.
Đặc điểm của thiết bị kiểm tra RFGRate truyền hơi nước:
- Màn hình cảm ứng màu 7 inch với giao diện người dùng đồ họa (GUI).
- Thiết bị này được thiết kế và sản xuất theo phương pháp cảm biến hồng ngoại và đáp ứng các yêu cầu của tiêu chuẩn ISO 15106-2 và ASTM F1249.
- Các cảm biến độ chính xác cao đảm bảo độ chính xác và tính lặp lại cao của hệ thống đo WVTR.
- Được trang bị hệ thống điều khiển độ ẩm khô-ướt hai luồng, thiết bị có thể đạt được ba phạm vi điều khiển độ ẩm: 0% RH, 35% đến 90% RH và 100% RH, với độ chính xác lên đến ±1% RH.
- Hệ thống điều khiển nhiệt độ độ chính xác cao có thể điều chỉnh nhiệt độ một cách chính xác trong phạm vi từ 10°C đến 60°C, với độ chính xác lên đến ±0,1°C.
- Màng phim tham chiếu để hiệu chuẩn nhanh đảm bảo dữ liệu thử nghiệm chính xác và phổ quát (tùy chọn).
- Thiết bị được trang bị phần mềm vận hành mới nhất của SCITEK, với giao diện thân thiện với người dùng, xử lý dữ liệu thông minh, quản lý người dùng chặt chẽ, lưu trữ dữ liệu an toàn, chữ ký điện tử, v.v.
- Được trang bị máy in mini và giao diện USB tiêu chuẩn.
Thông số kỹ thuật của thiết bị kiểm tra WVTR:
| Mẫu | WVTR-201 |
|---|---|
| Phạm vi thử nghiệm | Thử nghiệm màng phim: 0,01 ~ 50 g/m2·24h (Tiêu chuẩn) |
| Kiểm tra bao bì: 0,00005 ~ 0,25 g/(gói·24h) (Tùy chọn) | |
| Độ phân giải | 0,0001 g/m2·24h |
| Số lượng mẫu vật | 1 |
| Phạm vi nhiệt độ | 10°C ~ 60°C (Tiêu chuẩn) |
| Độ chính xác nhiệt độ | ±0,1°C |
| Phạm vi độ ẩm | 0%RH, 35%RH ~ 90%RH, 100%RH |
| Độ chính xác của độ ẩm | ±1%RH |
| Khu vực thử nghiệm | 50 cm² |
| Độ dày mẫu | ≤ 3 mm (Có thể tùy chỉnh) |
| Khí mang | Nitơ tinh khiết cao 99,999% (ngoài phạm vi cung cấp) |
| Áp suất khí mang | ≥0,20 MPa |
| Kích thước cổng | Ống kim loại 1/8 inch |
| Kích thước (Dài x Rộng x Cao) (mm) | 400x600x350 |
| Nguồn điện | Điện áp 120VAC 60Hz / 220VAC 50Hz (có thể thay đổi theo yêu cầu địa phương) |
| Trọng lượng tịnh | 30 kg |
| Thông tin đóng gói | 850x520x500 46kg |
Tiêu chuẩn:
Thiết bị thử nghiệm này tuân thủ nhiều tiêu chuẩn quốc gia và quốc tế: ASTM F1249, ISO 15106-2, GB/T 26253, JIS K7129, YBB00092003-2015
Cấu hình:
Tiêu chuẩn: Thiết bị, máy in vi mô, phần mềm chuyên dụng, cáp truyền thông, dao cắt mẫu, găng tay, ống dẫn khí, đầu nối.
Tùy chọn: Phim tham khảo, thiết bị kiểm soát độ ẩm, máy tính, máy chưng cất nước.
Lưu ý:
1. Cổng cấp khí của thiết bị là ống kim loại 1/8 inch;
2. Khách hàng cần chuẩn bị nguồn cung cấp khí đốt.
Ứng dụng của máy kiểm tra WVTR:
Máy kiểm tra WVTR nàys áp dụngc có khả năng xác định tốc độ truyền hơi nước của:
| Ứng dụng cơ bản | Phim | Bao gồm màng nhựa, màng composite nhựa, màng composite giấy-nhựa, màng địa kỹ thuật ép đùn đồng thời, màng mạ nhôm, lá nhôm, màng composite lá nhôm và nhiều loại khác. |
|---|---|---|
| Tấm phủ | Bao gồm tấm PP, tấm PVC, tấm PVDC, lá kim loại, tấm cao su, tấm silicon và các vật liệu dạng tấm khác. | |
| Ứng dụng mở rộng | Gói hàng | Bao gồm chai nhựa, túi đựng, hộp giấy tráng phủ, túi hút chân không, lon kim loại ba mảnh, bao bì nhựa đựng mỹ phẩm, tuýp mềm đựng kem đánh răng, cốc đựng thạch và sữa chua. |
