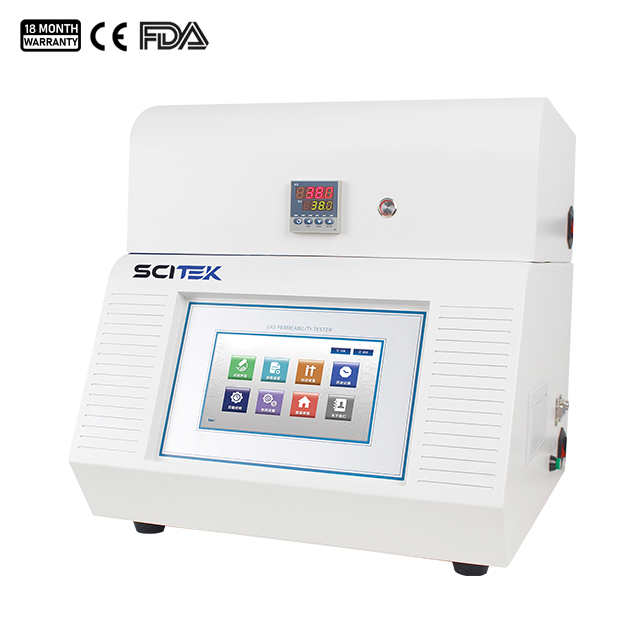

Máy kiểm tra độ thấm khí GPT-101 dựa trên phương pháp chênh lệch áp suất, được sử dụng chuyên nghiệp để xác định tốc độ truyền khí (GTR) và độ thấm của màng nhựa, màng composite, vật liệu có khả năng chắn khí cao, tấm và lá kim loại ở các nhiệt độ khác nhau.
Nguyên tắc:
Mẫu vật đã được xử lý sơ bộ được gắn vào buồng khuếch tán khí để tạo thành một rào chắn kín giữa hai buồng. Buồng có áp suất thấp hơn được hút chân không trước, sau đó toàn bộ buồng được hút chân không. Sau đó, khí được đưa vào buồng có áp suất cao hơn đã được hút chân không, tạo ra sự chênh lệch áp suất không đổi giữa hai buồng. Khí thẩm thấu qua mẫu vật từ phía áp suất cao hơn sang phía áp suất thấp hơn. Bằng cách theo dõi sự thay đổi áp suất trong buồng dưới, có thể xác định được độ thấm khí và các đặc tính rào chắn khác của mẫu vật.
Đặc điểm của máy kiểm tra độ thấm khí:
- Màn hình cảm ứng màu 7 inch với giao diện người dùng đồ họa (GUI).
- Tốc độ truyền khí, hệ số hòa tan, hệ số khuếch tán và hệ số thấm của mẫu có thể được xác định trong một thao tác duy nhất.
- Cảm biến áp suất độ chính xác cao đảm bảo độ chính xác và tính lặp lại cao của hệ thống đo lường.
- Với ba chế độ kiểm tra: chế độ tỷ lệ, chế độ thời gian và chế độ đánh giá thông minh.
- Phạm vi thử nghiệm có thể được mở rộng để đáp ứng các yêu cầu thử nghiệm độ truyền dẫn cao.
- Hệ thống kẹp mẫu khí nén giúp ngăn ngừa mẫu bị trượt và đảm bảo độ chính xác của dữ liệu thử nghiệm.
- Được trang bị phần mềm vận hành thông minh, với các tính năng như giao diện thân thiện với người dùng, xử lý dữ liệu thông minh, quản lý người dùng chặt chẽ, lưu trữ dữ liệu an toàn, chữ ký điện tử, v.v.
- Trang bị tiêu chuẩn bao gồm máy in mini và giao diện USB tiêu chuẩn.
- Hệ thống điều khiển nhiệt độ độ chính xác cao có thể điều chỉnh nhiệt độ một cách chính xác từ nhiệt độ môi trường đến 95°C với độ chính xác ±0,1°C. (tùy chọn)
- Màng phim tham chiếu để hiệu chuẩn nhanh đảm bảo dữ liệu thử nghiệm chính xác và phổ quát (tùy chọn).
Thông số kỹ thuật máy kiểm tra độ thấm khí:
| Mẫu | GPT-101 |
|---|---|
| Phạm vi thử nghiệm | 0,05 ~ 50.000 cm³/㎡·24h·0,1MPa (Thể tích tiêu chuẩn) |
| Số lượng mẫu vật | 1 |
| Độ phân giải chân không | 0,05 Pa |
| Độ chân không của buồng thử nghiệm | <10 Pa |
| Phạm vi nhiệt độ | Nhiệt độ môi trường ~ 95°C (Tùy chọn) |
| Độ chính xác nhiệt độ | ±0,1°C |
| Kích thước mẫu | Φ95 mm |
| Độ dày mẫu | ≤ 3 mm (Có thể tùy chỉnh) |
| Khu vực thử nghiệm | 33,18 m² |
| Khí thử nghiệm | O2, N2, CO2, v.v. (Khách hàng cần tự chuẩn bị nguồn cung cấp khí) |
| Áp suất thử nghiệm | 0,1 MPa ~ 0,15 MPa |
| Kích thước cổng cấp khí | Ống PU Φ6 mm |
| Nguồn điện | 220VAC, 50Hz / 120VAC, 60Hz |
| Điện năng tiêu thụ | 300W |
| Cấu hình tiêu chuẩn | Dụng cụ, phần mềm chuyên nghiệp, cáp truyền thông, dao cắt mẫu, mỡ chân không, bơm chân không, giấy lọc định lượng nhanh. |
| Cấu hình tùy chọn | Thiết bị điều khiển nhiệt độ, màng tham chiếu, dầu bơm chân không |
| Kích thước bên ngoài (Rộng x Sâu x Cao) (mm) |
Dụng cụ: 450x450x400 |
| Trọng lượng tịnh | Dụng cụ: 25kg; Bơm chân không: 19kg |
| Kích thước đóng gói (Rộng x Sâu x Cao) (mm) |
Kích thước dụng cụ: 550x600x600 Máy bơm chân không: 600x290x440 |
| Tổng trọng lượng | Dụng cụ: 35kg; Bơm chân không: 24kg |
Tiêu chuẩn kiểm tra:
Máy kiểm tra độ thấm khí này tuân thủ nhiều tiêu chuẩn quốc gia và quốc tế: ISO 15105-1, ISO 2556, ASTM D1434, JIS K7126-1, GB/T 1038-2000, YBB00082003
Ứng tuyểnThông số kỹ thuật của thiết bị kiểm tra độ thấm khí:
| Mục | Vật liệu và Khí | Ứng dụng |
|---|---|---|
| Ứng dụng cơ bản | Phim | Bao gồm màng nhựa, màng composite giấy-nhựa, màng ép đùn đồng thời, màng mạ nhôm, lá nhôm, màng composite lá nhôm, màng composite lá nhôm sợi thủy tinh và nhiều loại khác. |
| Tấm phủ | Bao gồm các tấm PP, PVC và PVDC, lá kim loại, miếng đệm cao su, tấm silicon và các vật liệu dạng tấm khác. | |
| Khí đốt | Oxy, carbon dioxide, nitơ, không khí, heli | |
| Ứng dụng tùy chọn | Khí độc hại | Kiểm tra khả năng thấm của các khí dễ cháy và dễ nổ, chẳng hạn như CH4, H2, v.v. |
