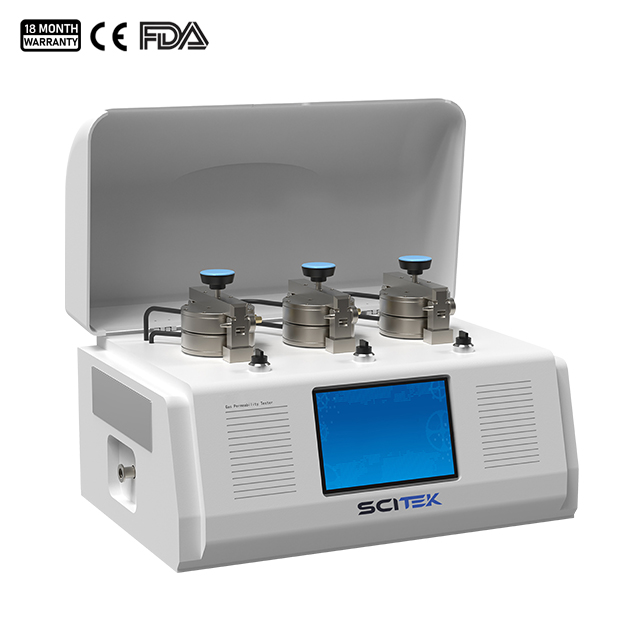

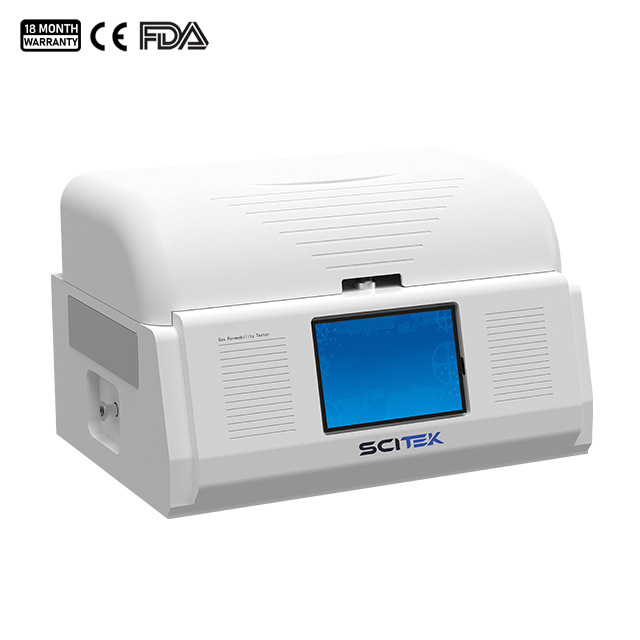

Máy kiểm tra độ thấm khí GPT-103 dựa trên phương pháp chênh lệch áp suất, được sử dụng chuyên nghiệp để xác định tốc độ truyền khí (GTR) và độ thấm của màng nhựa, màng composite, vật liệu có khả năng chắn khí cao, tấm và lá kim loại ở các nhiệt độ khác nhau.
Nguyên tắc:
Mẫu vật đã được xử lý sơ bộ được gắn vào buồng khuếch tán khí để tạo thành một rào chắn kín giữa hai buồng. Buồng có áp suất thấp hơn được hút chân không trước, sau đó toàn bộ buồng được hút chân không. Sau đó, khí được đưa vào buồng có áp suất cao hơn đã được hút chân không, tạo ra sự chênh lệch áp suất không đổi giữa hai buồng. Khí thẩm thấu qua mẫu vật từ phía áp suất cao hơn sang phía áp suất thấp hơn. Bằng cách theo dõi sự thay đổi áp suất trong buồng dưới, có thể xác định được độ thấm khí và các đặc tính rào chắn khác của mẫu vật.
Đặc điểm của máy kiểm tra độ thấm khí:
- Màn hình cảm ứng màu 7 inch tương thích với hệ điều hành Windows 10.
- Tốc độ truyền khí, hệ số hòa tan, hệ số khuếch tán và hệ số thấm của mẫu có thể được xác định trong một thao tác duy nhất.
- Cảm biến áp suất độ chính xác cao đảm bảo độ chính xác và tính lặp lại cao của hệ thống đo lường.
- Với ba chế độ kiểm tra: chế độ tỷ lệ, chế độ thời gian và chế độ đánh giá thông minh.
- Ba buồng thử nghiệm độc lập có thể đồng thời kiểm tra ba mẫu giống hệt nhau hoặc khác nhau trong cùng hoặc khác điều kiện, với dữ liệu thử nghiệm từ mỗi buồng hoàn toàn độc lập.
- Sau khi quá trình thử nghiệm hoàn tất ở một buồng, mẫu thử có thể được thay đổi mà không ảnh hưởng đến các buồng khác.
- Phạm vi thử nghiệm có thể được mở rộng để đáp ứng các yêu cầu thử nghiệm độ truyền dẫn cao.
- Hệ thống kẹp mẫu khí nén giúp ngăn ngừa mẫu bị trượt và đảm bảo độ chính xác của dữ liệu thử nghiệm.
- Được trang bị phần mềm vận hành thông minh, với các tính năng như giao diện thân thiện với người dùng, xử lý dữ liệu thông minh, quản lý người dùng chặt chẽ, lưu trữ dữ liệu an toàn, chữ ký điện tử, v.v.
- Trang bị tiêu chuẩn bao gồm máy in mini và giao diện USB tiêu chuẩn.
- Hệ thống điều khiển nhiệt độ độ chính xác cao có thể điều chỉnh nhiệt độ một cách chính xác trong phạm vi từ 5°C đến 95°C, với độ chính xác lên đến ±0,1°C.
- Màng phim tham chiếu để hiệu chuẩn nhanh đảm bảo dữ liệu thử nghiệm chính xác và phổ quát (tùy chọn).
Thông số kỹ thuật máy kiểm tra độ thấm khí:
| Mẫu | GPT-103 |
|---|---|
| Phạm vi thử nghiệm | 0,01 ~ 50.000 cm3/m2·24h·0,1MPa (Thể tích tiêu chuẩn); |
| Ít nhất 60.000 cm³/m²·24h·0,1MPa (Tùy chọn, Thể tích mở rộng) | |
| Số lượng mẫu vật | 1 ~ 3 (Kết quả kiểm tra độc lập) |
| Độ phân giải chân không | 0,05 Pa |
| Độ chân không của buồng thử nghiệm | <10 Pa |
| Phạm vi nhiệt độ | 5°C ~ 95°C |
| Độ chính xác nhiệt độ | ±0,1°C |
| Kích thước mẫu | Φ95 mm |
| Độ dày mẫu | ≤ 3 mm (Có thể tùy chỉnh) |
| Khu vực thử nghiệm | 33,18 m² |
| Khí thử nghiệm | O2, N2, CO2, v.v. (Khách hàng cần tự chuẩn bị nguồn cung cấp khí) |
| Áp suất thử nghiệm | 0,1 MPa ~ 0,26 MPa |
| Kích thước cổng cấp khí | Ống PU Φ6 mm |
| Nguồn điện | 220VAC, 50Hz / 120VAC, 60Hz |
| Điện năng tiêu thụ | 1000W |
| Cấu hình tiêu chuẩn | Dụng cụ, máy tính bảng, thiết bị điều khiển nhiệt độ, phần mềm chuyên dụng, cáp truyền thông, dao cắt mẫu, mỡ chân không, bơm chân không, giấy lọc định lượng nhanh. |
| Cấu hình tùy chọn | Màng tham chiếu, dầu bơm chân không, thiết bị kiểm soát độ ẩm |
| Kích thước bên ngoài (Rộng x Sâu x Cao) (mm) |
Kích thước dụng cụ: 700x530x450; Máy bơm chân không: 520x160x270; Máy làm lạnh: 320x400x680 |
| Trọng lượng tịnh | Dụng cụ: 70kg; Bơm chân không: 28kg; Máy làm lạnh: 20kg |
| Kích thước đóng gói (Rộng x Sâu x Cao) (mm) | Dụng cụ: 850x680x650; Bơm chân không: 670x310x470; Hệ thống làm lạnh: 470x550x880 |
| Tổng trọng lượng | Dụng cụ: 80kg; Bơm chân không: 33kg; Máy làm lạnh: 25kg |
Tiêu chuẩn kiểm tra:
Máy kiểm tra độ thấm khí này tuân thủ nhiều tiêu chuẩn quốc gia và quốc tế: ISO 15105-1, ISO 2556, ASTM D1434, JIS K7126-1, GB/T 1038-2000, YBB00082003
Ứng tuyểnThông số kỹ thuật của thiết bị kiểm tra độ thấm khí:
| Ứng dụng cơ bản | Phim | Bao gồm màng nhựa, màng composite giấy-nhựa, màng ép đùn đồng thời, màng mạ nhôm, lá nhôm, màng composite lá nhôm, màng composite lá nhôm sợi thủy tinh và nhiều loại khác. |
| Tấm phủ | Bao gồm các tấm PP, PVC và PVDC, lá kim loại, miếng đệm cao su, tấm silicon và các vật liệu dạng tấm khác. | |
| Khí đốt | Oxy, carbon dioxide, nitơ, không khí, heli | |
| Ứng dụng tùy chọn | Khí độc hại | Kiểm tra khả năng thấm của các khí dễ cháy và dễ nổ, chẳng hạn như CH4, H2, v.v. |
