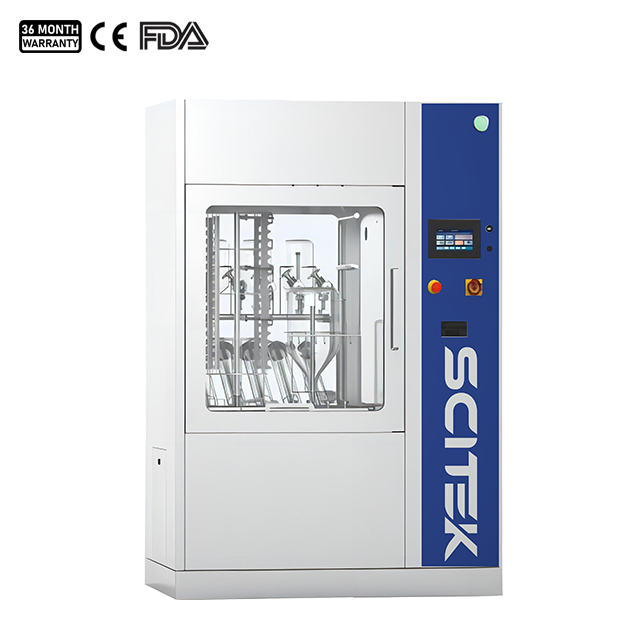

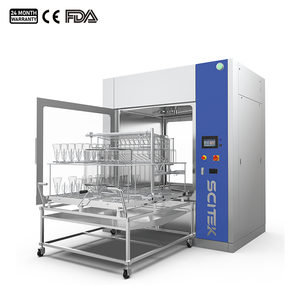

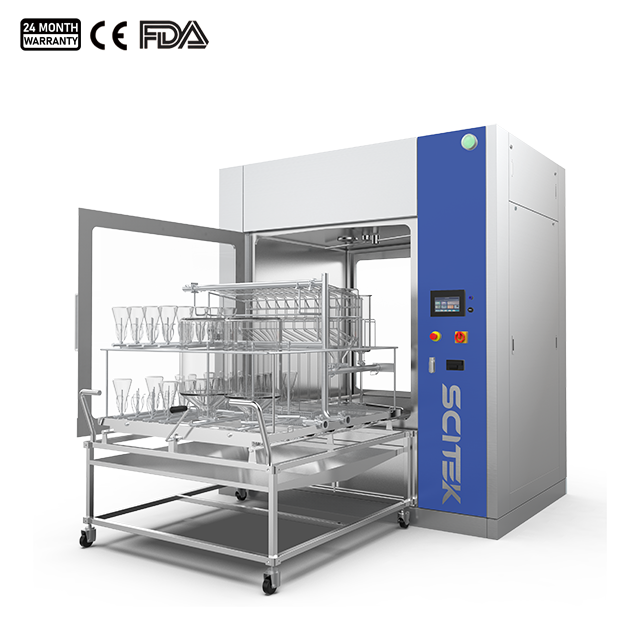

Máy rửa GMP của chúng tôi được thiết kế nghiêm ngặt theo tiêu chuẩn GMP, cung cấp quy trình làm sạch có thể truy xuất nguồn gốc và dung dịch làm sạch tiêu chuẩn hóa. Máy được chế tạo bằng vật liệu đạt tiêu chuẩn dược phẩm, đảm bảo quy trình sản xuất an toàn và sạch sẽ hơn. Máy chủ yếu được sử dụng để làm sạch các bộ phận quan trọng, chẳng hạn như bể lên men, chai bóng lớn, sản phẩm thủy tinh lớn, các bộ phận máy chiết rót và đóng gói, máy trộn, phễu, pallet, hộp, dụng cụ sắp xếp và các vật dụng khác trong sản xuất thuốc, thiết bị chẩn đoán, mỹ phẩm và thực phẩm.
Ưu điểm của máy rửa GMP:
1. Hệ thống điều khiển PLC Siemens với màn hình cảm ứng LCD màu đầy đủ.
- Tích hợp nhiều chương trình làm sạch và chương trình tùy chỉnh, có khả năng lập trình chu trình xử lý theo yêu cầu của người dùng.
- Bảo trì phòng ngừa, nhận diện và khắc phục sự cố, được trang bị chương trình chẩn đoán dịch vụ tích hợp, có khả năng kiểm tra và xác minh lại hoạt động của các bộ phận một cách có hệ thống.
- Hãy dành riêng giao diện truyền thông ERP/MES (cáp LAN) để kết nối với hệ thống SCADA, cung cấp miễn phí các giao thức truyền thông, địa chỉ IP, bảng điểm và hỗ trợ kỹ thuật tương ứng để hoàn thành các nhiệm vụ thu thập dữ liệu SCADA.
2. Hệ thống làm sạch tiên tiến
- Máy bơm nước tuần hoàn hiệu suất cao và tiết kiệm năng lượng:Được làm từ thép không gỉ AISI316L.Vỏ và cánh quạt được xử lý đánh bóng để đạt độ nhẵn Ra≤0,6μm, loại bỏ hiệu quả các chất hóa học còn sót lại.Được trang bị hệ thống điều khiển khởi động tần số biến đổi để ngăn ngừa bất kỳ tác động nào lên các bình chứa và thiết bị trong quá trình khởi động bơm .
- Máy bơm nhu động đa kênh dùng trong vệ sinh hóa chất có thể tự động phân phối chất tẩy rửa vào các khoang theo yêu cầu đã được lập trình. Máy được trang bị cảm biến mức chất lỏng thấp để theo dõi tình trạng thiếu chất lỏng.
- Giá đỡ giỏ vệ sinh được cấp nước bằng phương pháp cấp nước đơn hoặc kép. Sau mỗi chu kỳ, nước trong đường ống thoát nước sẽ được xả ra ngoài.
- Hệ thống đường ống tuần hoàn được trang bị hệ thống giám sát áp suất, màn hình hiển thị áp suất nước phun làm sạch theo thời gian thực. Khi áp suất nước làm sạch bất thường, hoạt động của bơm tuần hoàn sẽ tạm thời dừng lại.
- Cảm biến tốc độ tay phun theo dõi trạng thái quay thực tế của tay phun. Khi sự quay của tay phun bất thường, hoạt động của bơm tuần hoàn sẽ tạm thời bị dừng lại.
- Bể chứa nước bên trong được trang bị thiết bị báo động mực nước thấp và mực nước cao để đảm bảo cung cấp đủ nước vệ sinh.
3. Hệ thống sấy tiên tiến đảm bảo sấy khô hoàn toàn.
- Hệ thống sấy bằng khí nén, trong đó không khí khô được bơm vào bên trong bình chứa thông qua giá đỡ giỏ làm sạch kiểu phun.
- Được trang bị bộ lọc HEPA AAF H14 cho cửa hút gió.
4. Hệ thống bảo vệ an toàn, đảm bảo tối đa sự an toàn cho người vận hành.
- Việc làm kín cửa được thực hiện thông qua quá trình nén, và hiệu quả làm kín có thể được đảm bảo bằng cách giám sát gioăng cửa trong thời gian thực. Việc giám sát thời gian thực này có thể cải thiện hiệu quả làm kín của cửa, ngăn ngừa sự rò rỉ hoặc xâm nhập của khí, chất lỏng, bụi và các chất khác.
- Bảo vệ quá nhiệt nước, bảo vệ quá nhiệt hệ thống sưởi khí nóng, bảo vệ quá nhiệt bơm nước, bảo vệ quá nhiệt quạt, v.v.
- Hệ thống lọc thô, hệ thống lọc bể chứa nước, bơm tuần hoàn, hệ thống bảo vệ đường ống bơm thoát nước, v.v.
- Cảnh báo bằng âm thanh và hình ảnh: Đèn báo trạng thái hoạt động, nằm ở phía trên máy, hiển thị trạng thái hoạt động của máy theo thời gian thực bằng các màu xanh lá cây, vàng và đỏ. Cần phát ra cảnh báo khi thiết bị có bất thường và sai lệch. Có thể triển khai cảnh báo âm thanh tự động. Thông tin cảnh báo, bao gồm mã cảnh báo, thời gian cảnh báo và thời gian kết thúc cảnh báo, có thể được hiển thị trên màn hình.
Thông số kỹ thuật máy rửa GMP:
| Mẫu | GMP-600 | GMP-1200 | GMP-1600 | |
|---|---|---|---|---|
| Dung tích (L) | 688 | 1210 | 1690 | |
| Hệ thống điều khiển | Siemens S7-1200 | |||
| Hiển thị | Màn hình cảm ứng LCD 7 inch | |||
| Chương trình tiêu chuẩn | 20 | |||
| Hệ thống quản lý quyền | Bốn cấp độ | |||
| Lưu trữ | Cổng USB | |||
| Máy in | Máy in tích hợp | |||
| Hệ thống làm sạch | Phạm vi nhiệt độ làm sạch | Nhiệt độ phòng đến 93℃ | ||
| Phương pháp làm sạch | Vệ sinh bằng phương pháp phun xịt | |||
| Kênh bổ sung chất tẩy rửa | Kênh đôi | |||
| Dung tích chứa chất tẩy rửa | 5L x 2 đơn vị | |||
| Chức năng nâng cao | Theo dõi kiểm toán, cảm biến tốc độ cần phun, giám sát áp suất đường ống, khởi động tần số biến đổi của bơm tuần hoàn. |
|||
| Hệ thống sấy | Chế độ sấy | Phun khí nóng qua vòi phun bằng quạt nén. | ||
| Khoảng thời gian sấy | 15 đến 30 phút | |||
| Phạm vi nhiệt độ sấy | Nhiệt độ phòng đến 120℃ | |||
| Thể tích không khí | 270M³ / H | 345M³ / H | 420M³ / H | |
| Ống dẫn nước vào | Số lượng | 2 đơn vị | ||
| Vật liệu | Thép không gỉ 304 | |||
| Máy bơm nước | Thương hiệu | Thương hiệu nổi tiếng thế giới | ||
| Lưu lượng | ≥1000L/phút | |||
| Kết cấu | Vật liệu | Thép không gỉ AISI316L | ||
| Cửa | Cửa mở ngang hai lớp bằng kính cường lực rỗng, khung thép không gỉ. | |||
| Nguồn điện | 380V, 50/60Hz | |||
| Điện năng tiêu thụ | 22kW | 26kW | ||
| Kích thước bên trong (Rộng × Sâu × Cao) (mm) | 830X830X1000 | 1100X1100X1000 | 1300X1300X1000 | |
| Kích thước bên ngoài (Rộng × Sâu × Cao) (mm) | 1540X950X1990 | 1825X1220X1990 | 2050X1420X1990 | |
| Kích thước đóng gói (Rộng × Sâu × Cao) (mm) | 1700X1250X2240 | 2100X1550X2240 | 2350X1700X2240 | |
| NW/GW (kg) | 650/730 | 800/900 | 950/1070 | |
Giỏ vệ sinh cho máy rửa GMP:
| Số lượng làm sạch | ||||
|---|---|---|---|---|
| Loại hình làm sạch | Thể tích bên ngoài | GMP-600 | GMP-1200 | GMP-1600 |
| Chai nắp xanh 1 lít | Cao: 225mm Đường kính: 100mm |
80 | 126 | 178 |
| Chai nắp xanh 10 lít | Cao: 415mm Đường kính: 230mm |
9 | 16 | 20 |
| Chai nắp xanh 20L | Cao: 515mm Đường kính: 300mm |
4 | 9 | 12 |
| Bình 10L chịu áp lực | Chiều cao: 435m Đường kính: 230mm |
9 | 16 | 20 |
| Bình 15L chịu áp lực | Cao: 535mm Đường kính: 240mm |
6 | 12 | 20 |
| Bình 20L chịu áp lực | Cao: 510mm Đường kính: 300mm |
4 | 9 | 12 |
Lưu ý: Giá để đồ vệ sinh của chúng tôi có thể được tùy chỉnh theo nhu cầu vệ sinh của bạn.

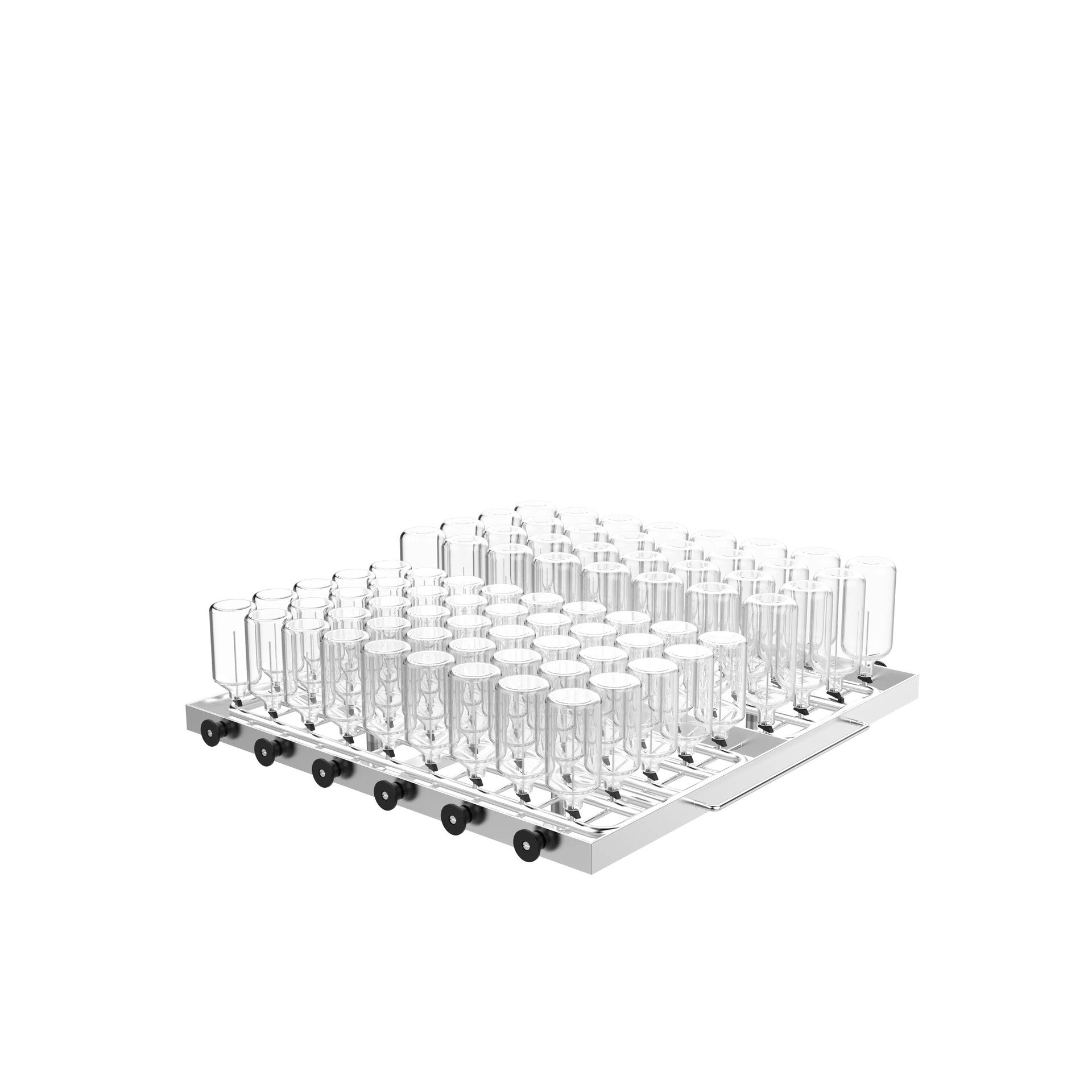

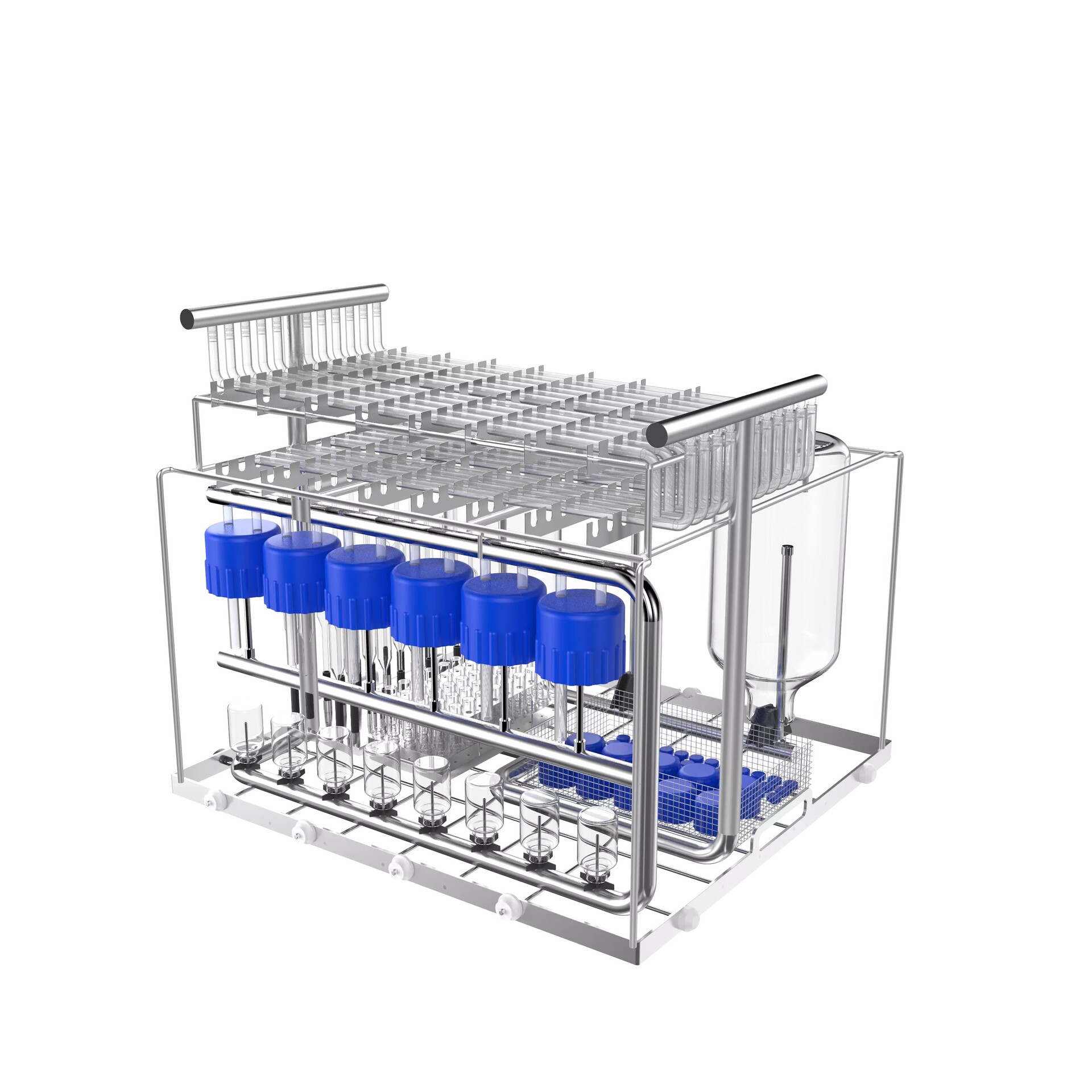

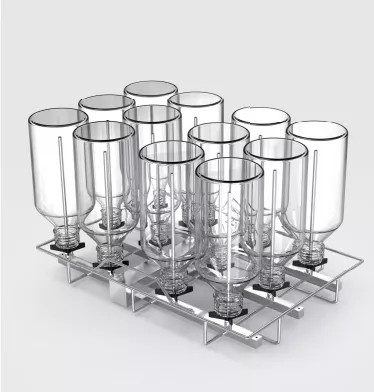

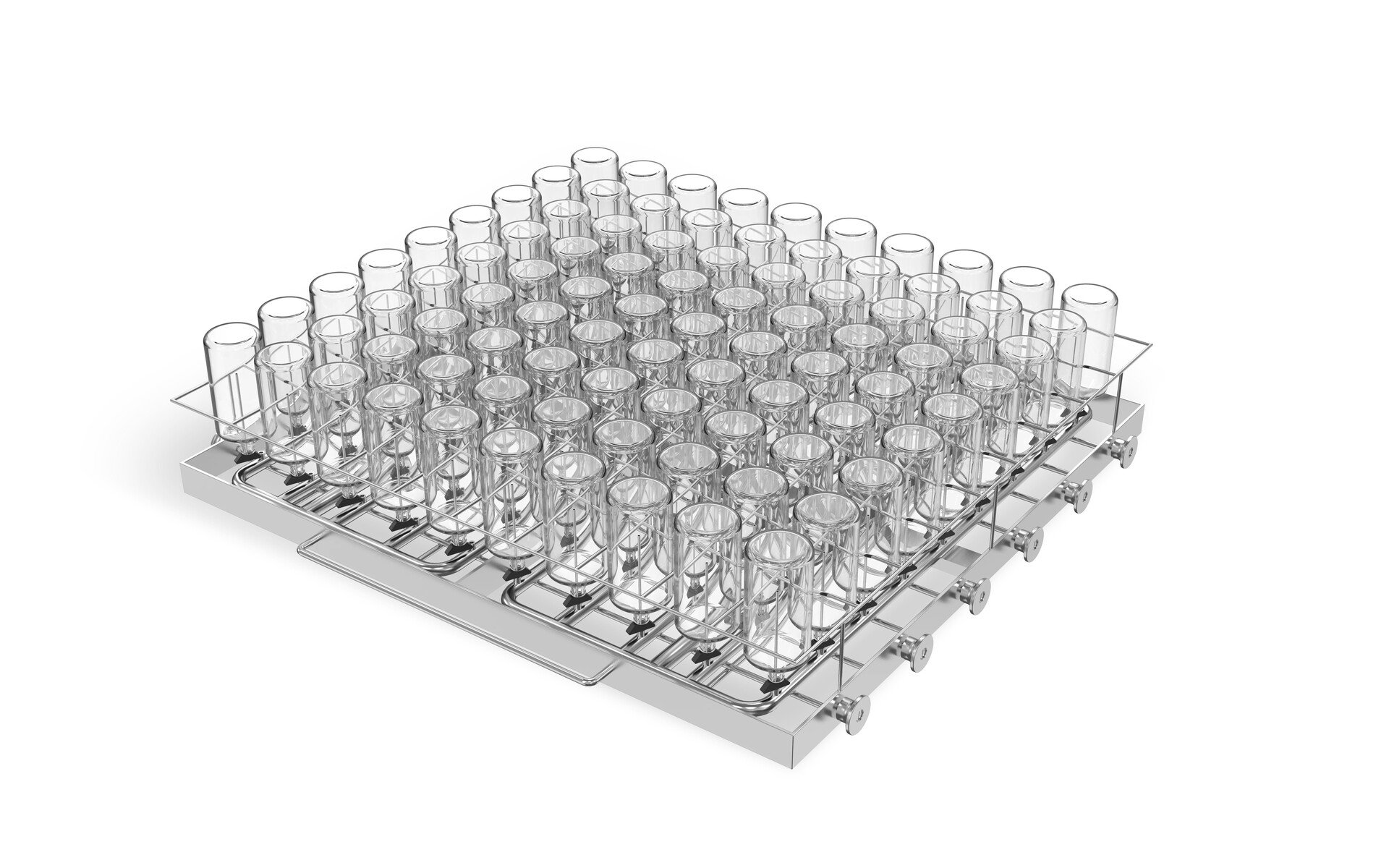

Giỏ vệ sinh chai có nắp màu xanh dương 1L

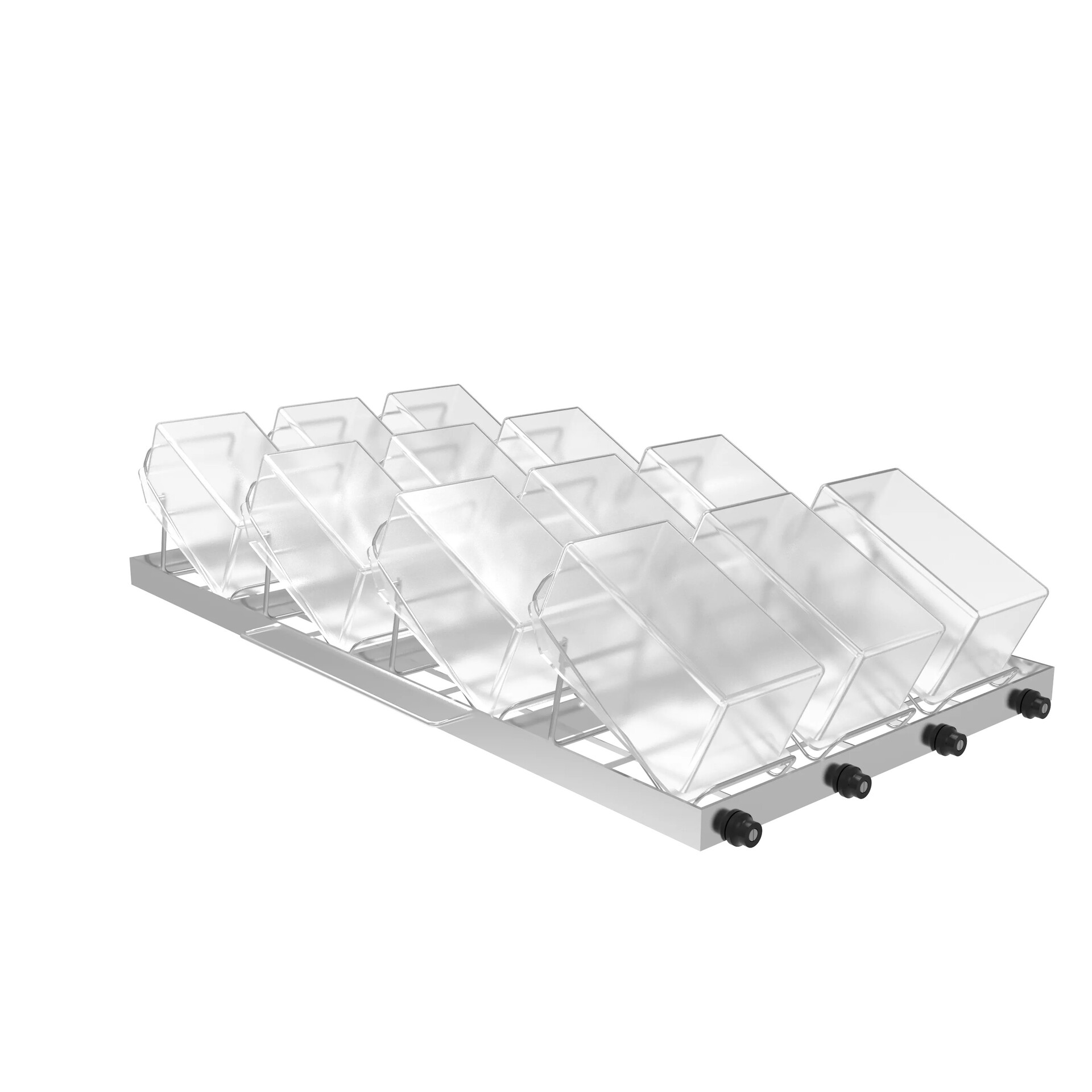

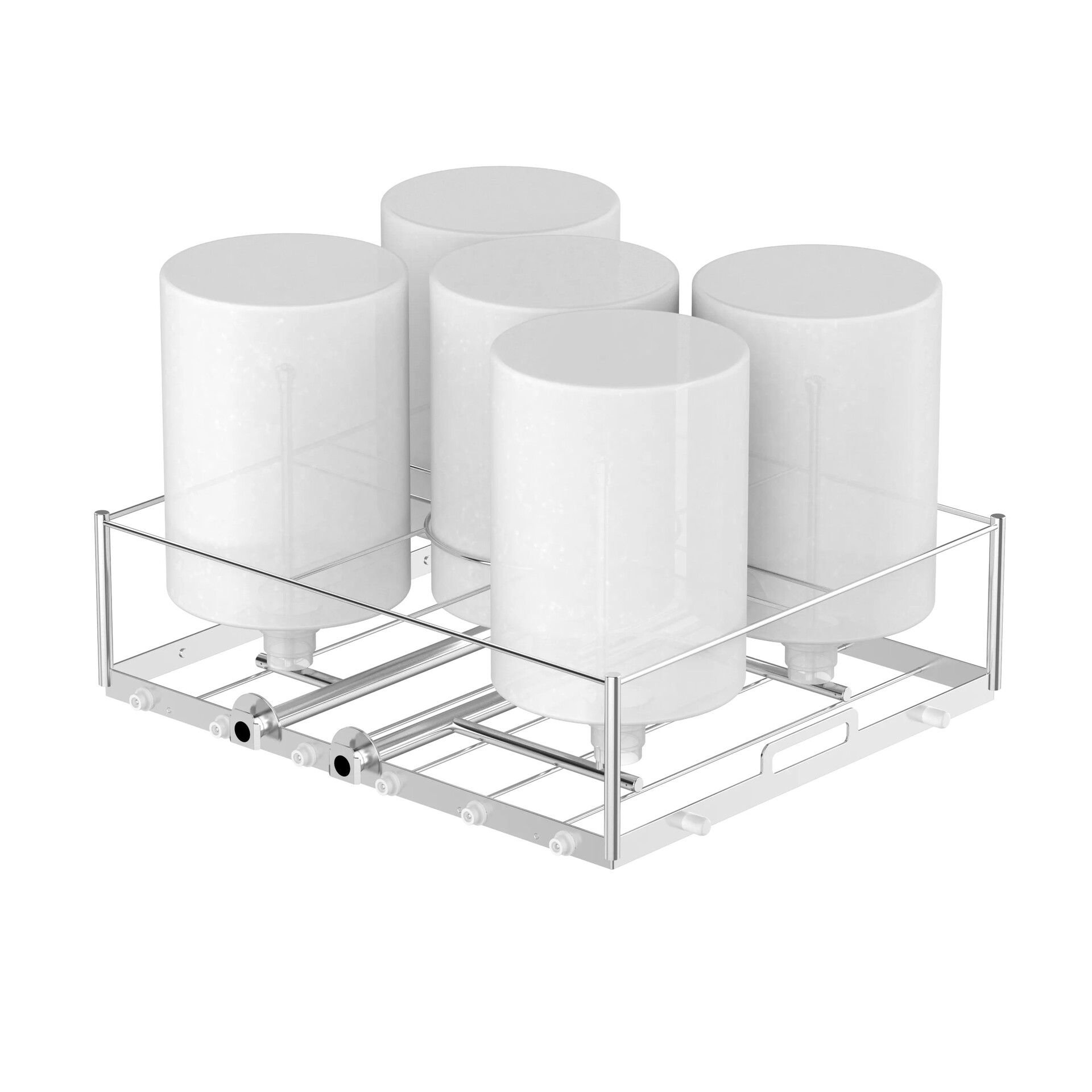

Giỏ vệ sinh chai lọ chịu áp lực 10L

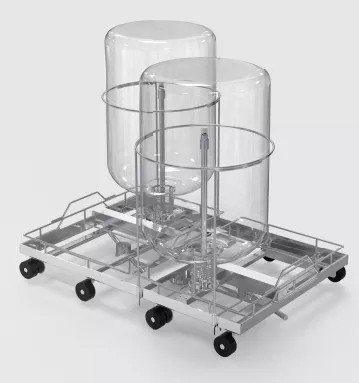

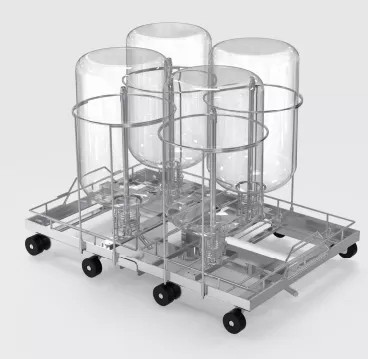

Giỏ đựng chai dung tích 20L dùng để vệ sinh chai lọ.

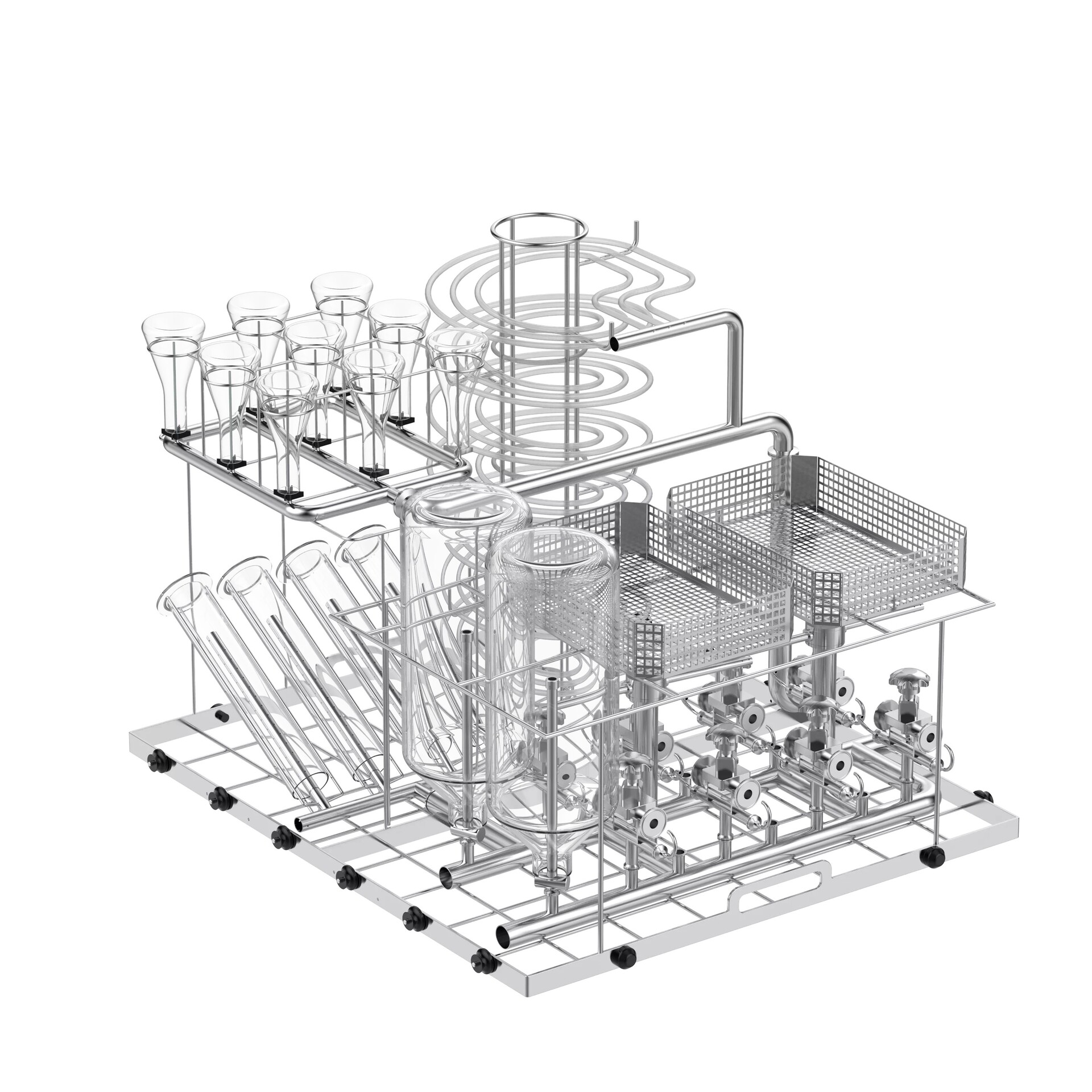

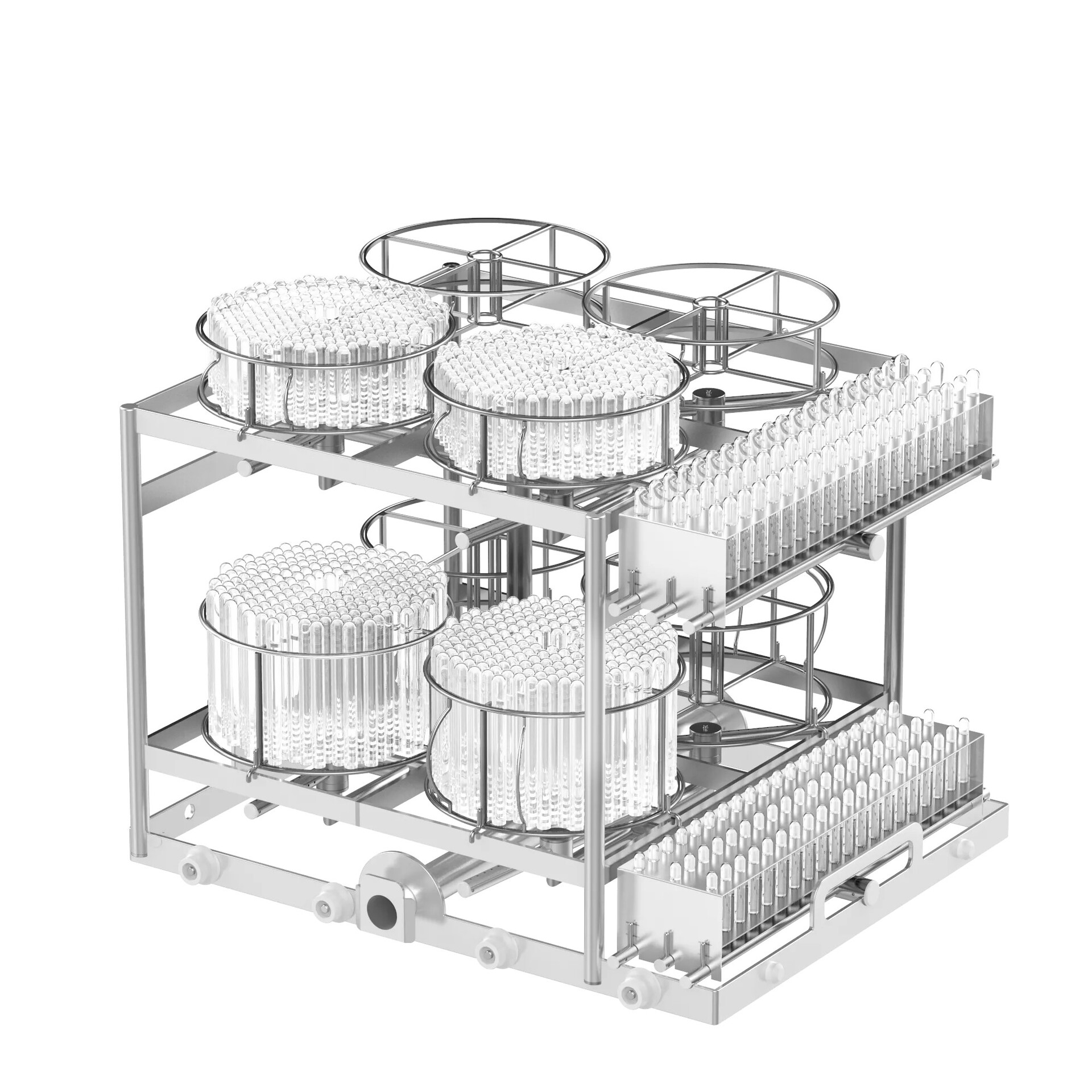

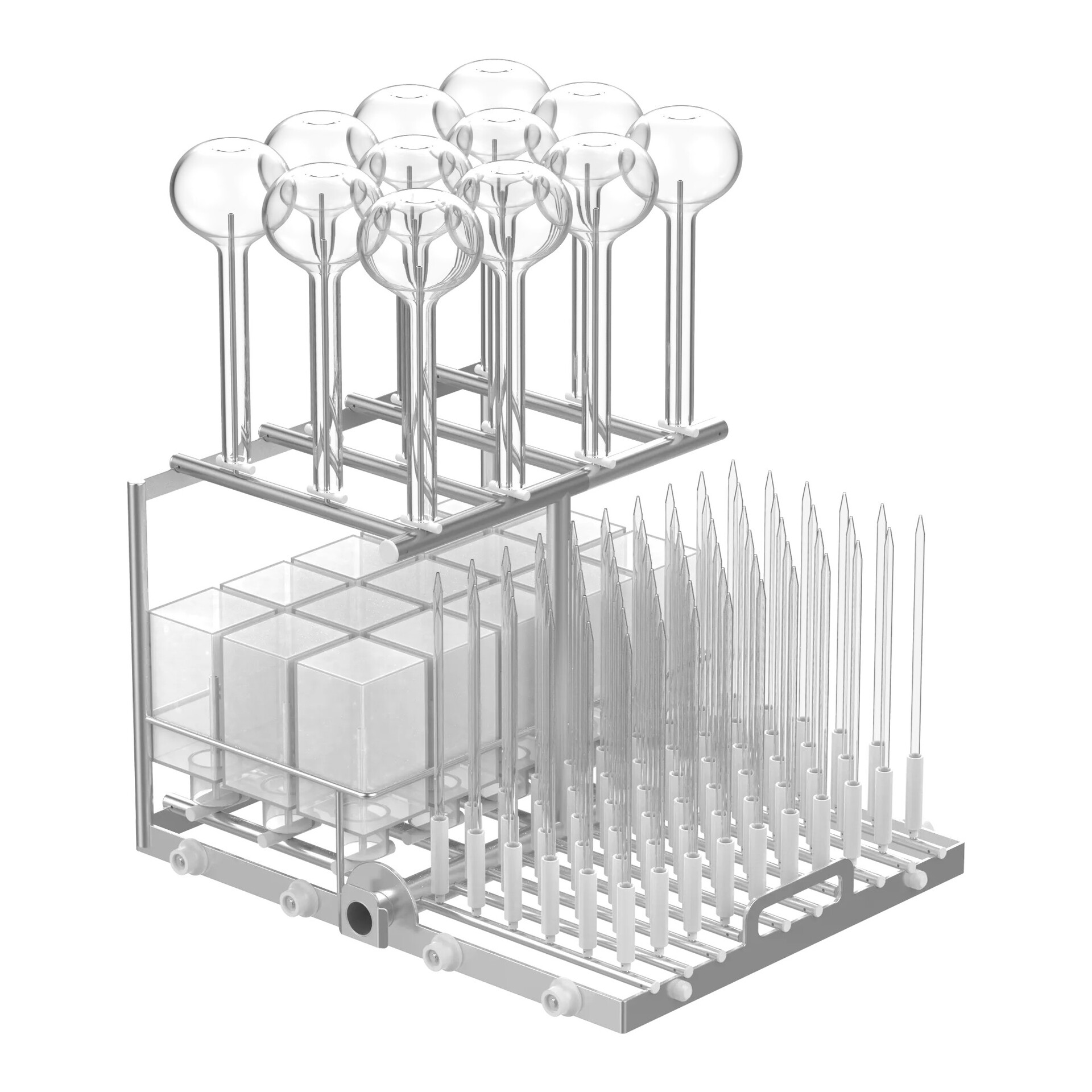

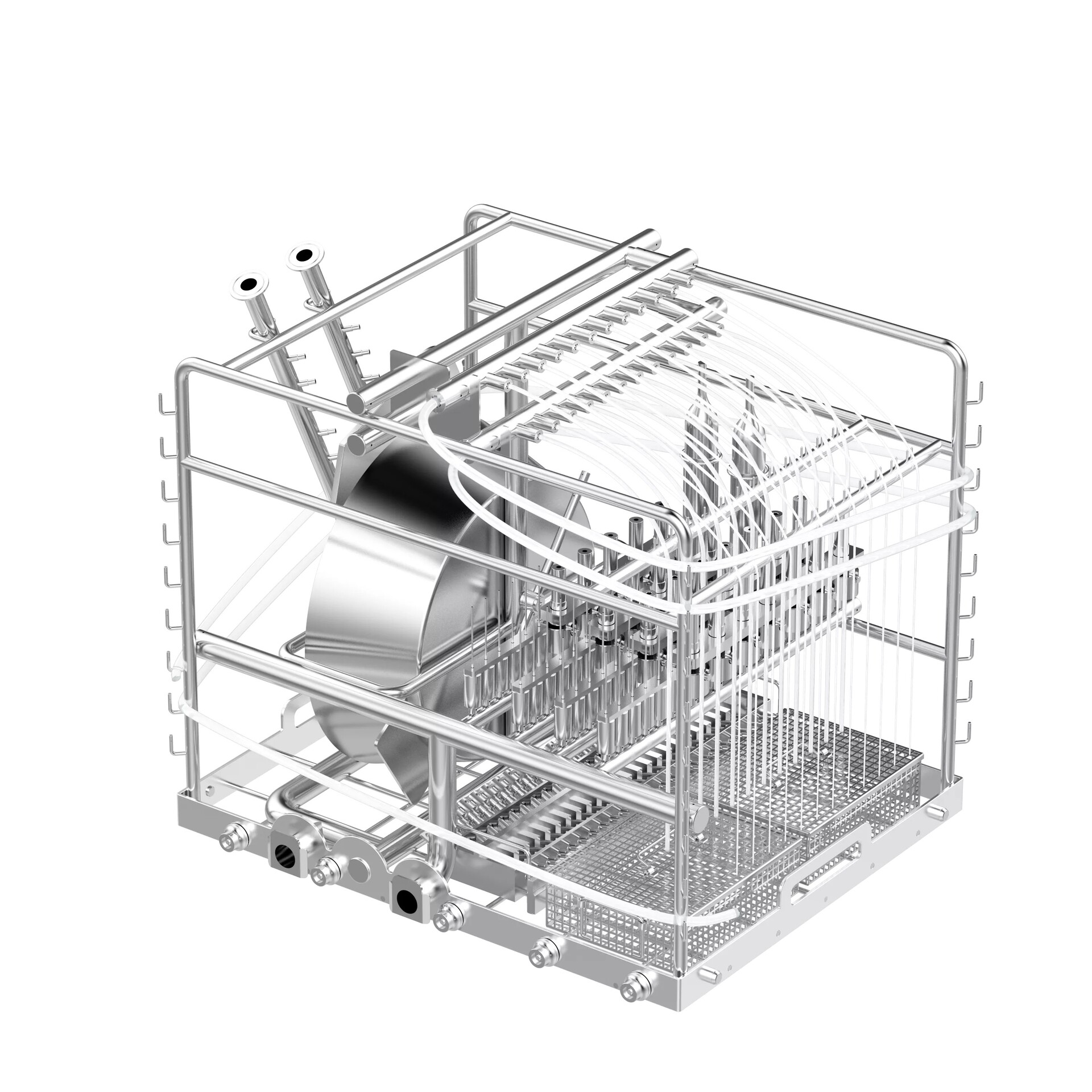

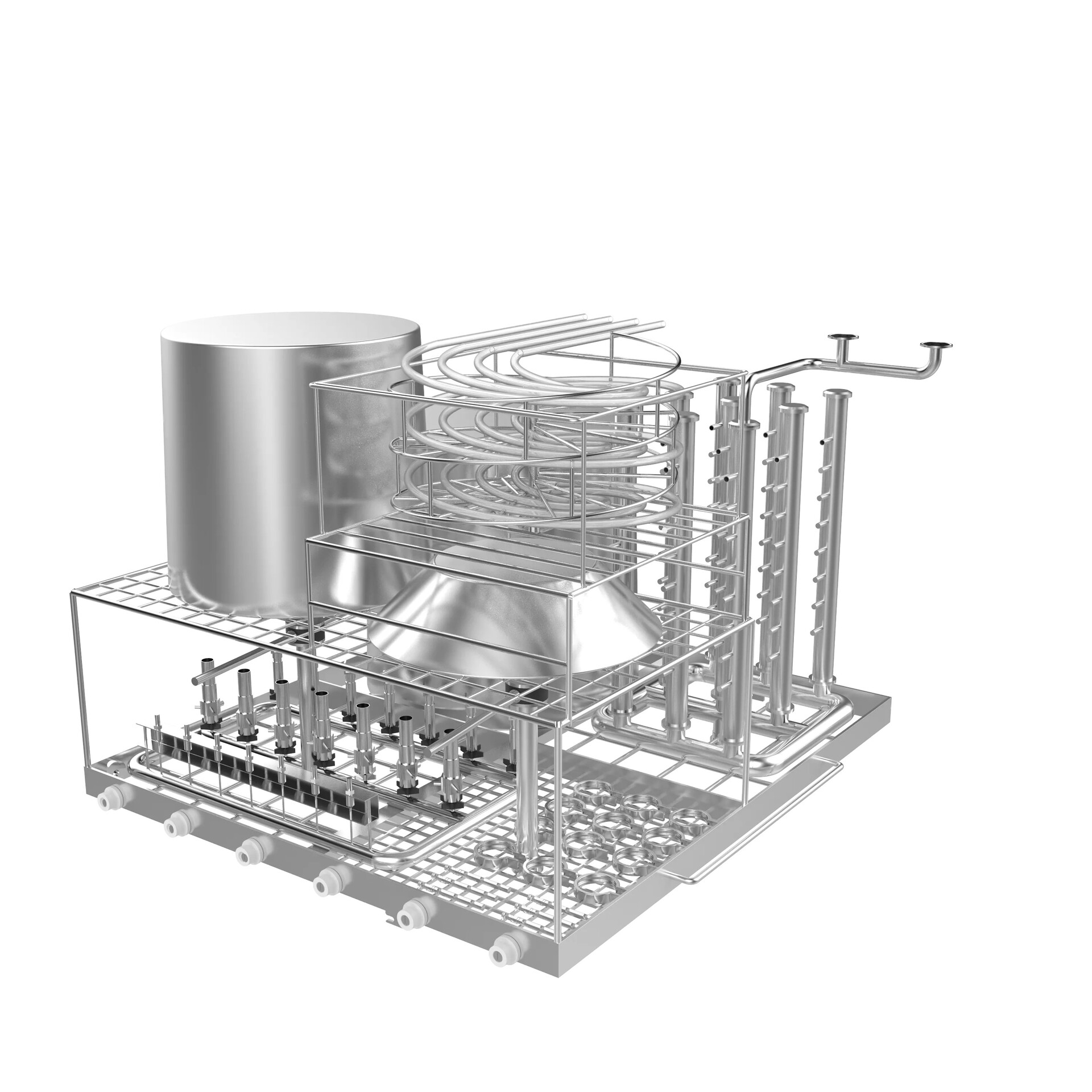

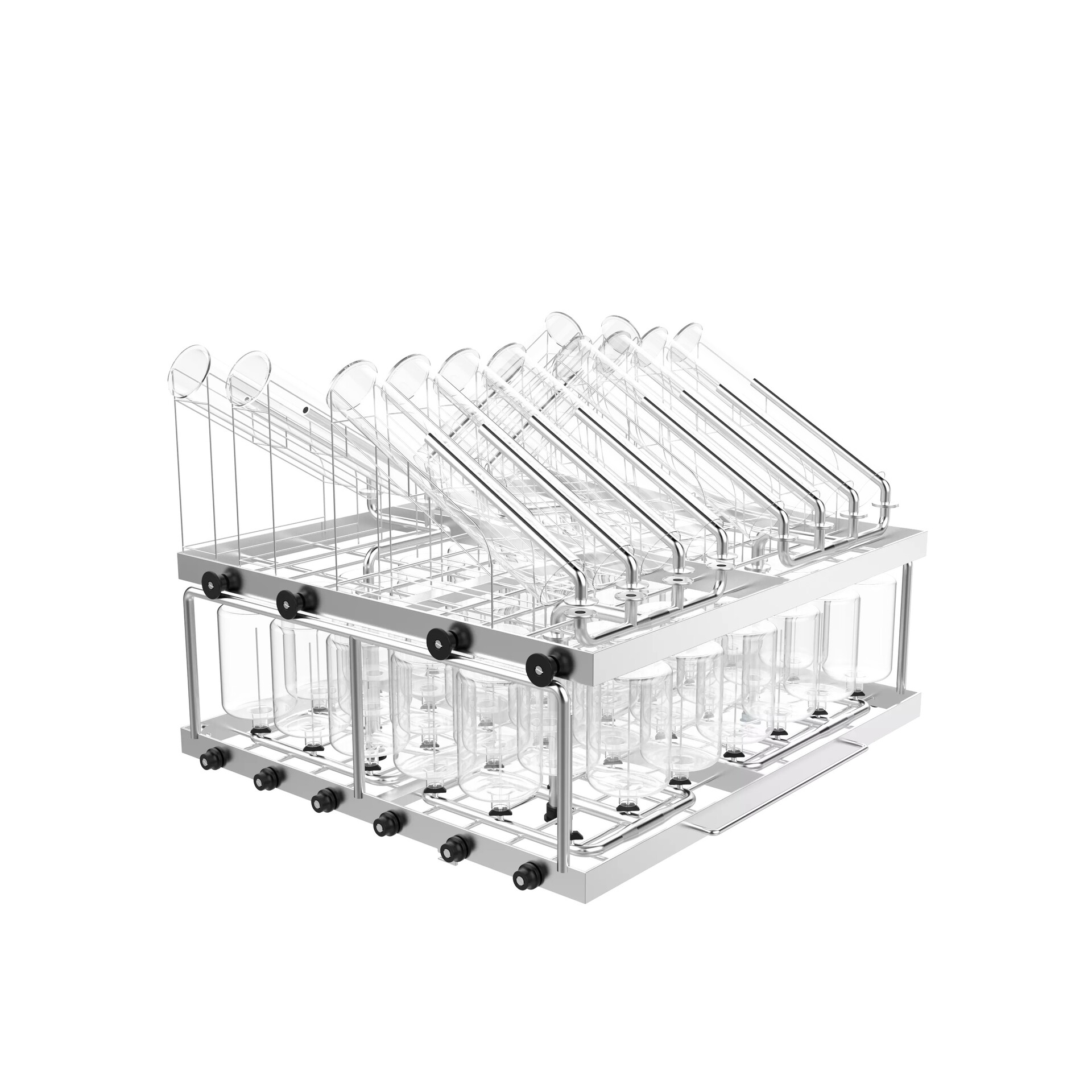

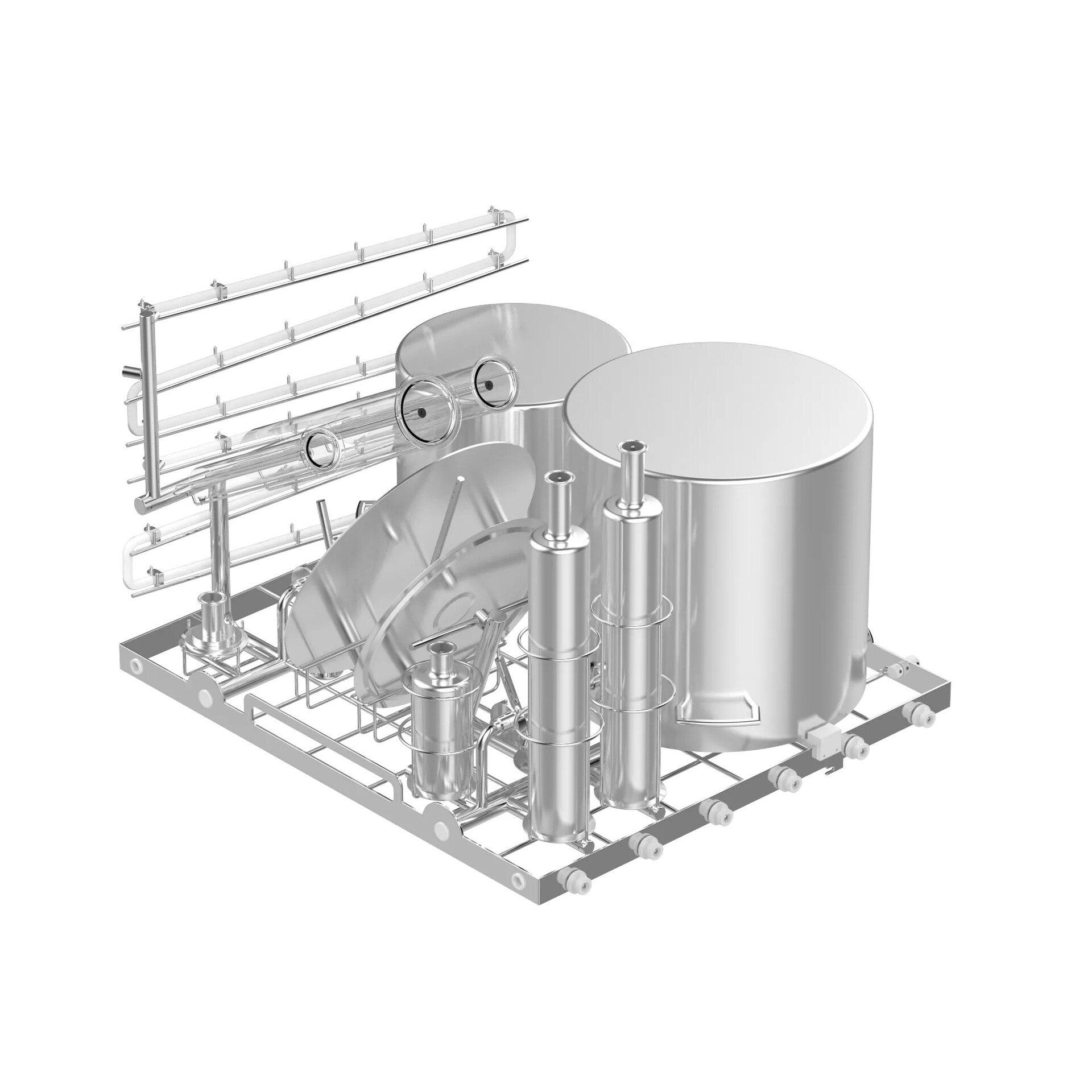

Giá đỡ vệ sinh tùy chỉnh:
Đặc điểm của máy rửa GMP:
Kết cấu

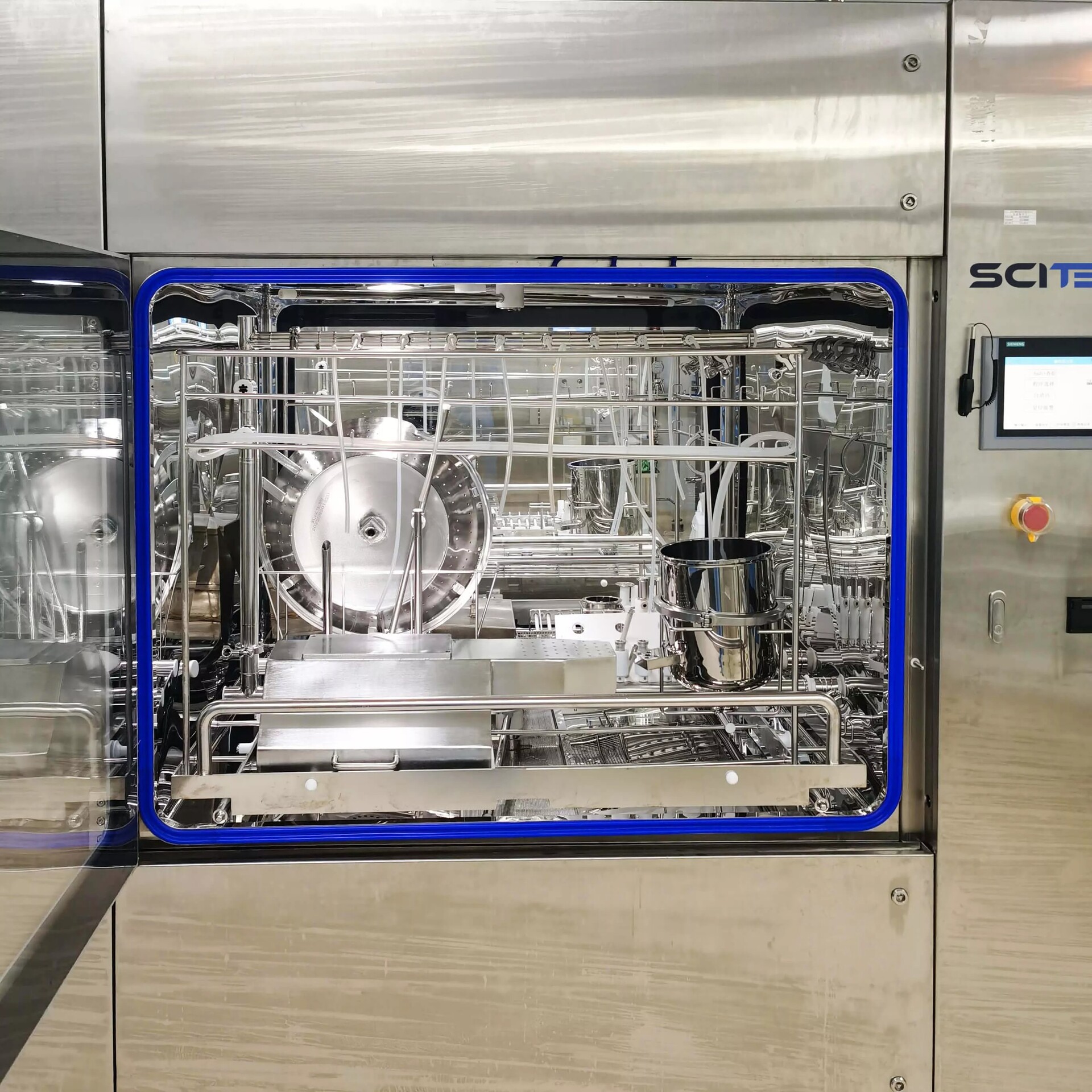

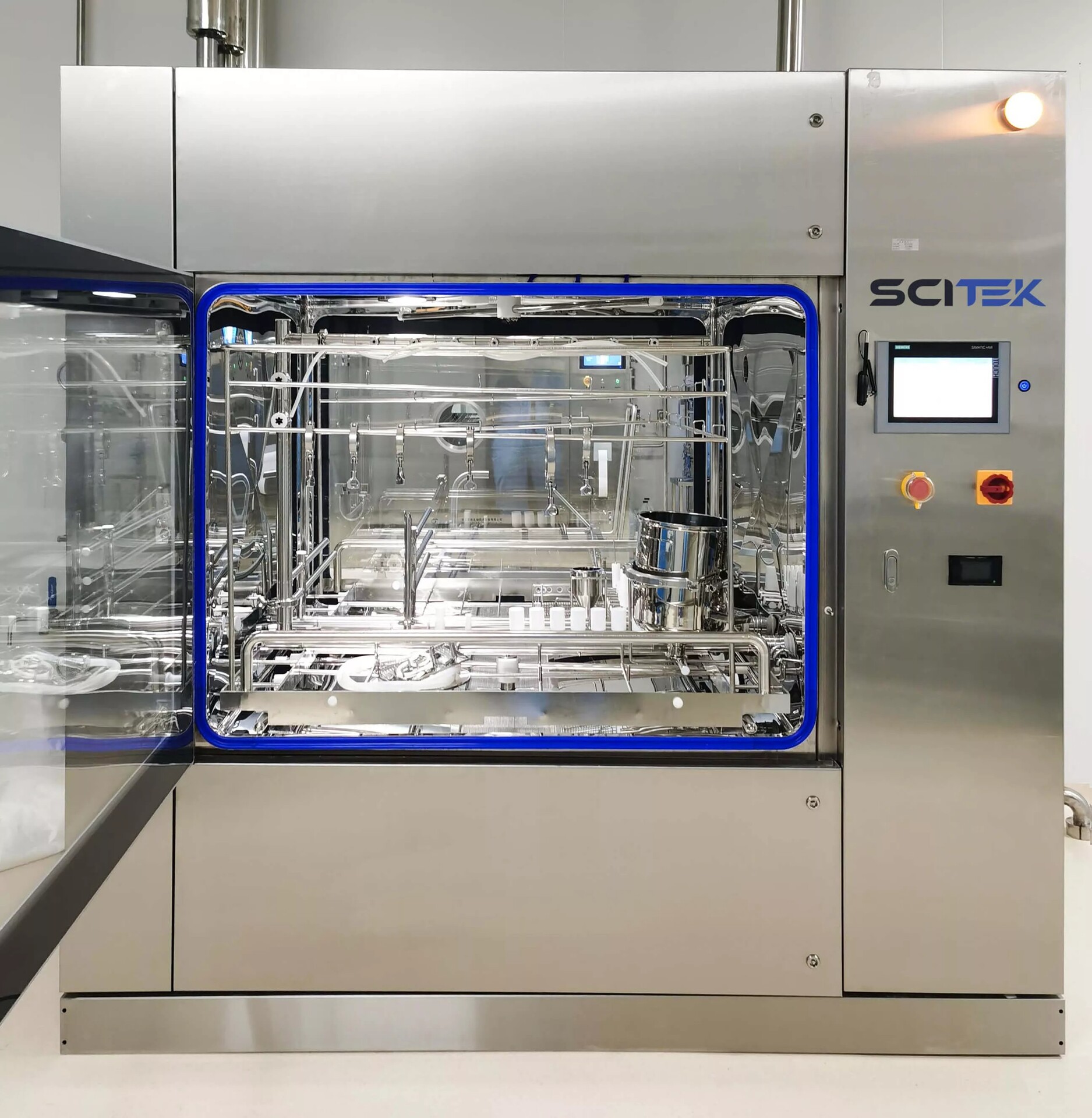

- Được trang bị cửa kính cường lực rỗng, cho phép người vận hành quan sát bên trong buồng ngay cả khi máy đóng kín.

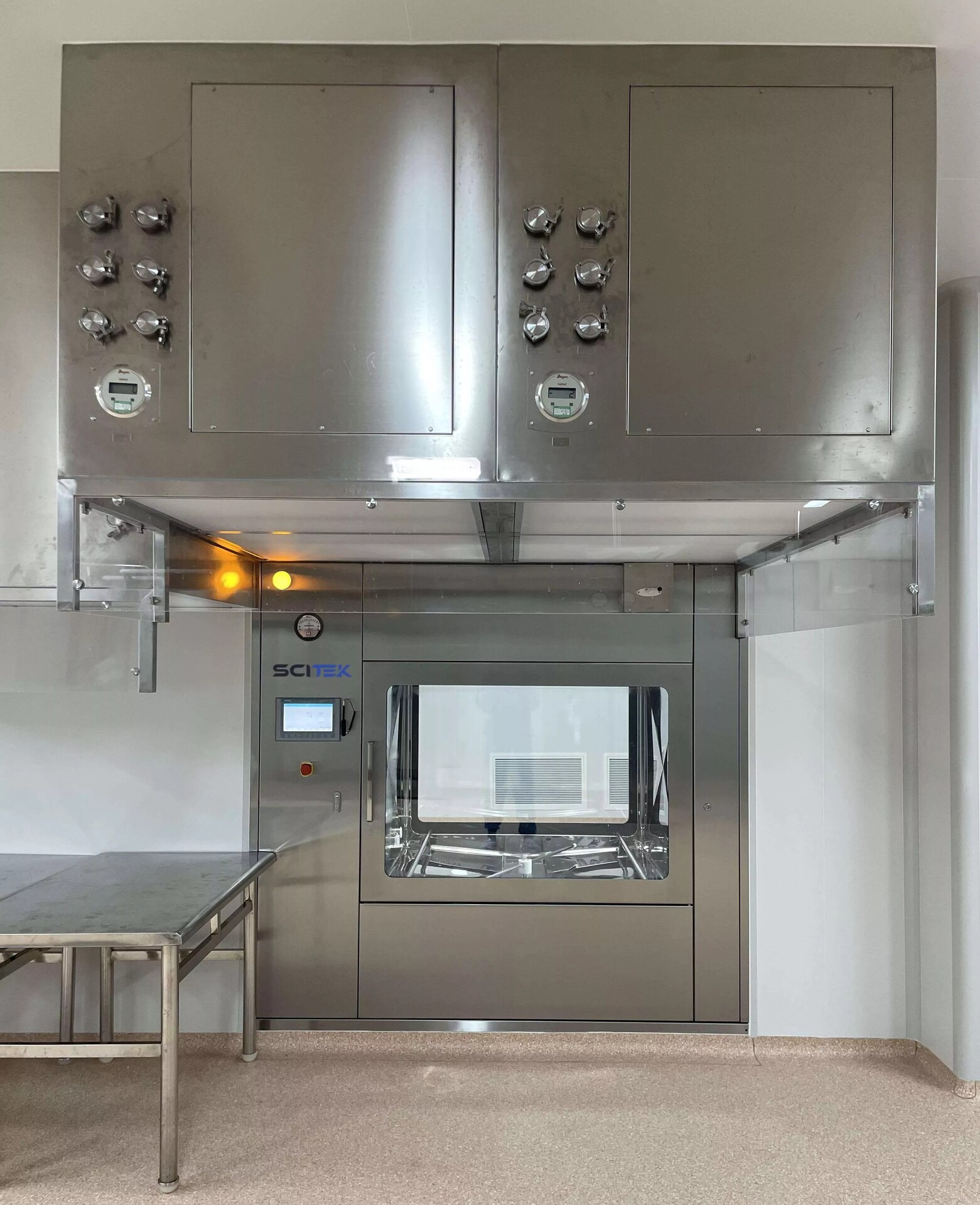

- Sản phẩm có tùy chọn thiết kế cửa đơn hoặc cửa đôi, phù hợp sử dụng trong cả khu vực bị ô nhiễm và khu vực sạch.
- Được trang bị công tắc dừng khẩn cấp để tắt máy an toàn và ngay lập tức trong trường hợp khẩn cấp.

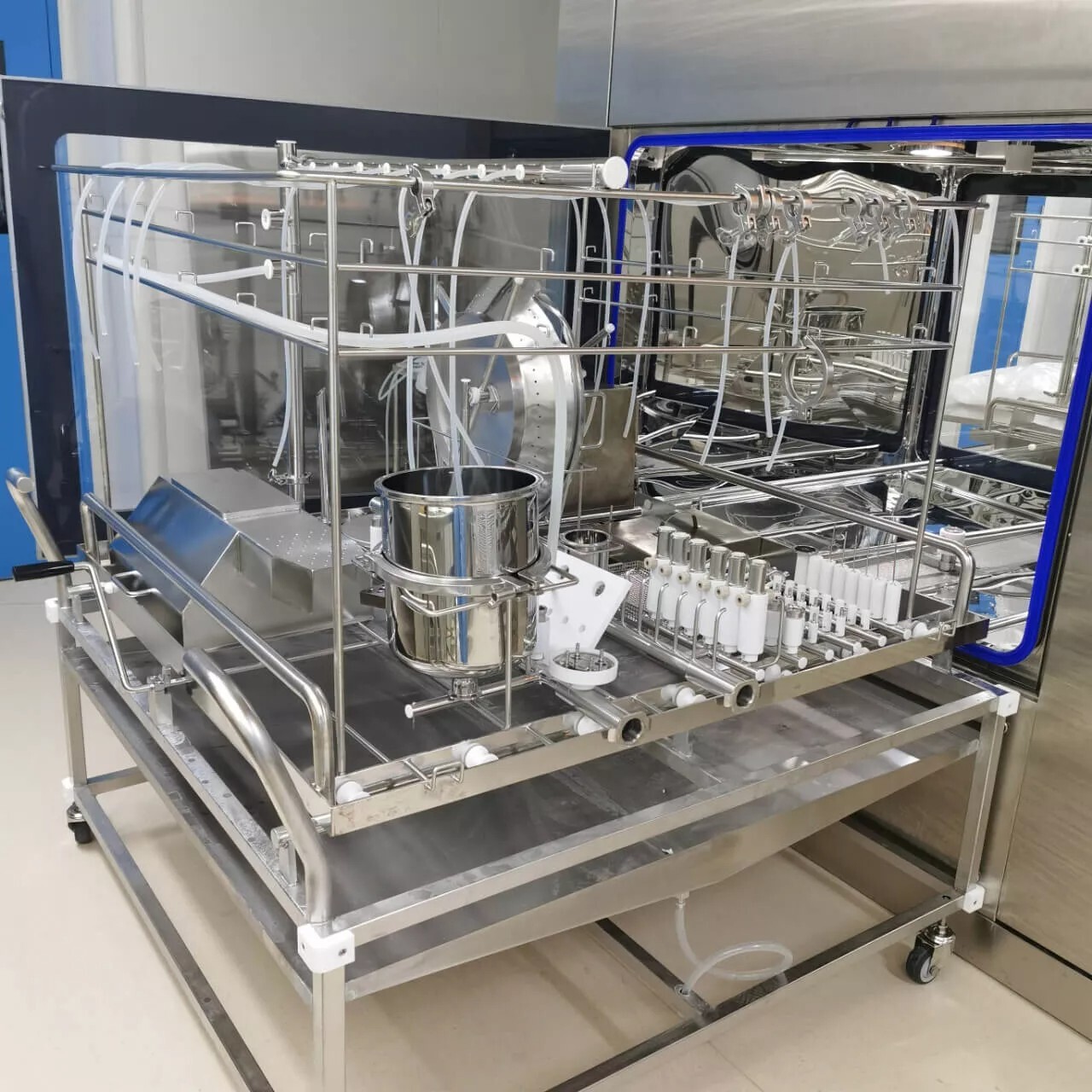

- Cung cấp xe đẩy giỏ để thuận tiện cho việc chất và dỡ giỏ hàng.
Vật liệu
- Buồng làm sạch, bao gồm cả bể chứa nước, được chế tạo từ thép không gỉ 316L đánh bóng, với phương pháp hàn argon chính xác và thiết kế tổng thể cong, dốc. Vỏ máy làm sạch được làm bằng thép không gỉ 304.
- Các bộ phận của hệ thống làm sạch bằng phun sương, chẳng hạn như lưới lọc, tay phun xoay và đường ống giỏ làm sạch, được chế tạo từ thép không gỉ 316L.
- Tất cả các đường ống tuần hoàn và các khu vực tiếp xúc với môi chất tuần hoàn đều được làm bằng thép không gỉ 316L, nhựa silicon cấp dược phẩm và vật liệu polytetrafluoroethylene.
- Hệ thống chiếu sáng được tích hợp bên trong buồng làm sạch.
- Lớp cách nhiệt không chứa amiăng và clo, giúp giảm thiểu tối đa lượng nhiệt tỏa ra.
Ứng dụng máy rửa GMP:
Máy rửa GMP là hệ thống làm sạch chuyên dụng được thiết kế để làm sạch kỹ lưỡng các bộ phận quan trọng được sử dụng trong sản xuất dược phẩm, thiết bị chẩn đoán, mỹ phẩm và thực phẩm. Các bộ phận này bao gồm nhưng không giới hạn ở các bể lên men, các bình phản ứng sinh học lớn, các dụng cụ thủy tinh cỡ lớn, các bộ phận của máy móc chiết rót và đóng gói, máy trộn, phễu, pallet, thùng chứa, dụng cụ ép viên và các thiết bị quan trọng khác.

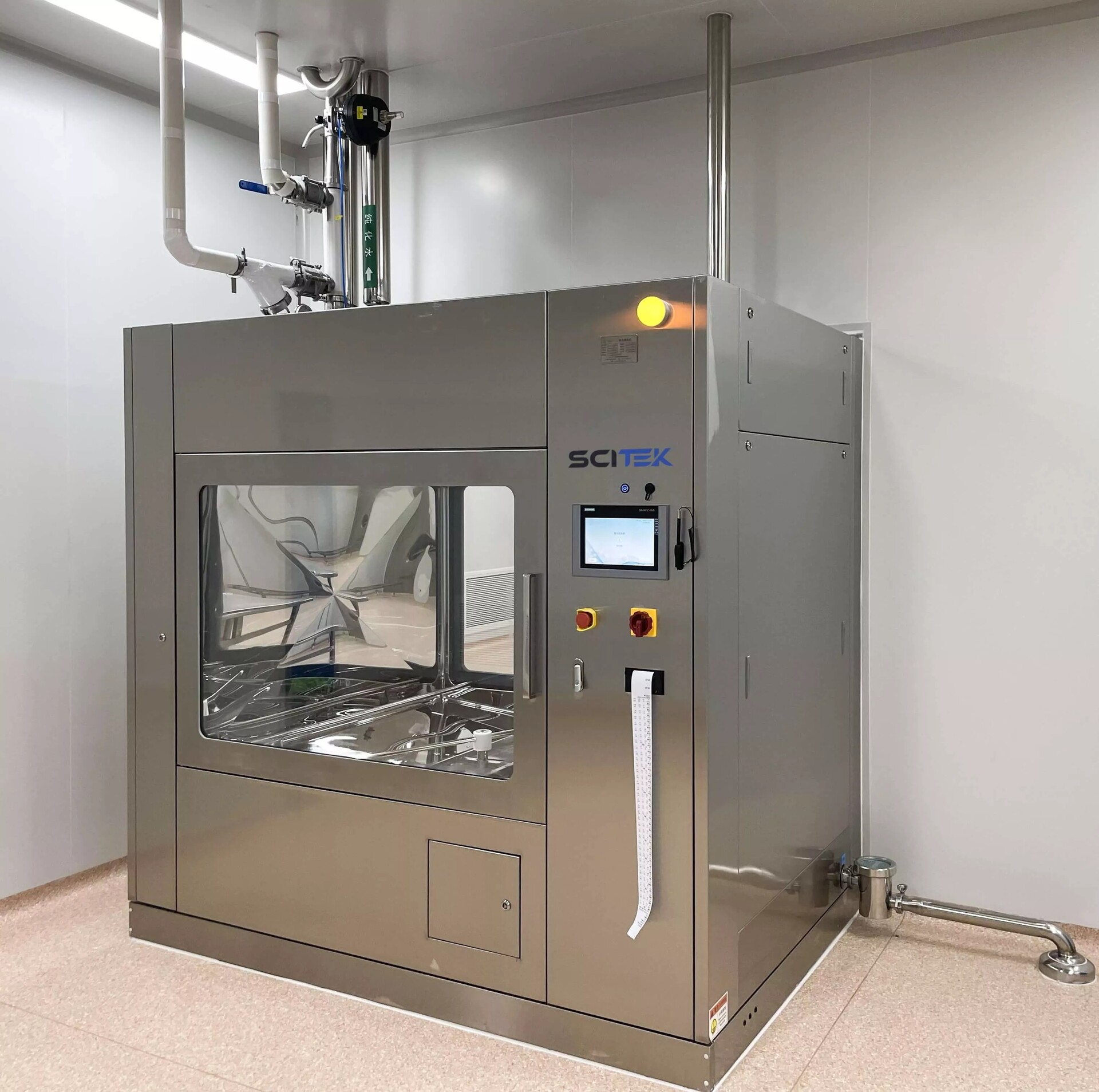

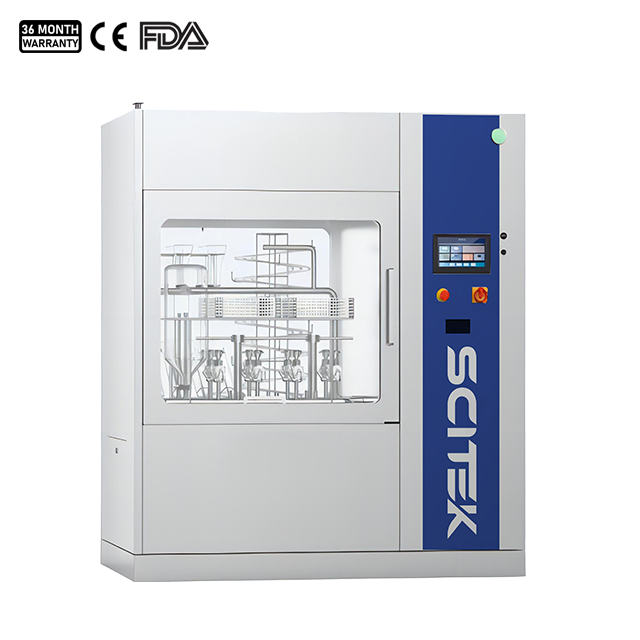

Thông tin chi tiết về máy rửa GMP:
