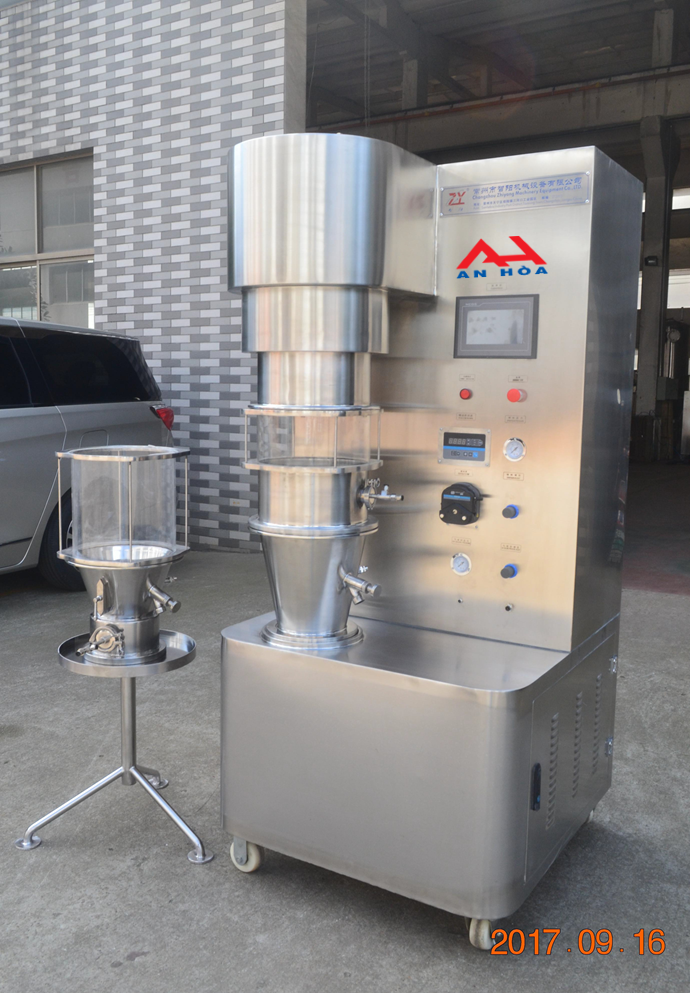

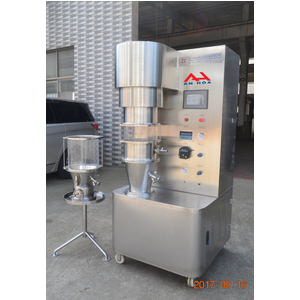

MÁY SẤY TẦNG SÔI  TẠO HẠT CHO SẢN XUẤT THỰC NGHIỆM PILOT PLANTS  VÀ R&D



(Máy sấy tầng sôi tạo hạt, bao màng thực nghiệm, dạng Pilot Plants sản xuất theo mẻ , ứng dụng cho R&D / DLP-Mini Fluid bed Granulator/Coater for R&D)

Mô tả

  • Thiết kế đa chức năng như sấy, tạo hạt, phun phủ tích hợp trong một máy.
  • Tạo hạt từ bột.
  • Phun phủ bao hạt.
  • Khả năng tổng hợp Kích thước hạt lớn nhất 10-60 Meshes.
  • Tạo màng bao phim cho bột, hạt và thuốc viên, thuốc tan trong đường ruột.
  • Tạo vị giác, mùi, chống ẩm, chống oxy hóa, ngăn nước, cách nhiệt, tạo màu và tách lớp phủ.
  • Vật liệu sấy dạng bột, hạt, hoặc dạng keo kết tụ.
  • Thiết kế chống cháy nổ áp 2 bar.
  • Thiết kế sản xuất theo tiêu chuẩn GMP.
  • Tích hợp vòi phun đa chất lỏng, cho phép đảm bảo rằng hạt hình thành đồng nhất ngay cả với hàm lượng bột rất thấp.
  • Tích hợp hệ thống túi lọc hai buồng, loại bỏ hoàn toàn bụi.

Ứng dụng chung

  • DLP-Mini là thiết bị đa chức năng tích hợp phun sấy – tạo hạt tầng sôi - phun phủ ly tâm trong một chỉnh thể. Máy kết hợp nhiều hoạt động quy trình. Đặc biệt nó thích hợp cho tạo hạt, viên nén và phủ bề mặt các loại khác nhau trong ngành dược phẩm, công nghiệp thực phẩm và công nghiệp hóa chất. Trong nghiên cứu và phát triển sản phẩm mới, giảng dạy đại học và cao đẳng, v.v.

Đặc điểm

  • Thiết kế đầu phun phủ phía dưới:

Là thiết bị sử dụng công nghệ phun sấy tầng sôi mới kết hợp tạo hạt và tạo lớp phủ tốt. Đã được sử dụng rộng rãi trong việc tạo bao màng chậm,  kiểm soát sự tan rã, giải phóng lớp phủ, nghiên cứu cấu trúc tan chậm và kiểm soát  khả năng tan của viên nang, lớp phủ viên nén, hạt, bột phủ. Súng phun được đặt ở dưới đáy của tầng sôi, và được điều khiển nghiêm ngặt, để có được sư bao phim đồng nhất và liên tục.

Do súng phun được lắp đặt ở dưới đáy tầng sôi, dưới vùng vật liệu nạp và vùng phun sương ngắn nên không mất vật liệu phủ, dẫn đến chi phí sản xuất thấp hơn.

  • Thiết kế đầu phun tạo hạt phía trên:

Súng phun lắp đặt ở phía trên của tầng sôi, phun chất kết dính (chất mang) vào bột hóa lỏng để có được các hạt cần thiết. Điển hình là  Trộn - Tạo hạt - Sấy khô trong một bước. Tích hợp hệ thống túi lọc buồng đôi, loại bỏ hoàn toàn bụi. Thể tích vùng trao đổi nhiệt cao, lý tưởng  để gia nhiệt, giảm thời gian tạo hạt.

Thông số kỹ thuật

  • Tham số

    Unit/ đơn vị

    Thông số

    Thể tích buồng mẫu

    L

    3



    Năng suất



    Kg/mẻ

    Sấy /tạo hạt  0.8~1

    Bao phủ/ 0.2~0.5

    Công suất khí thải

    Kw

    1.5

    Công suất gia nhiệt

    Kw

    4.5

    Áp suất khí nén

    Mpa

    0.4-0.6

    Công suất tiêu thụ khí nén

    M3/min

    0.6

    Lưu lượng khí bơm nhu động

    L/h

    0～100

    Dải nhiệt độ

    ℃

     Từ nhiệt độ phòng tới 90°C

    Nguồn điện sử dụng



    Theo yêu cầu khách hàng

Thông tin các hợp phần cơ bản cấu tạo máy

Tên

Vật liệu

Thông số

Hãng/xx







Hệ thống lọc khí

Buồng

SS304

δ=1.5mm

Zhiyang

Bộ tiền lọc





Hệ thống lọc đầu vào 20 micron, Bộ lọc thô/ Bộ lọc trước 5 micron và Bộ lọc HEPA 0,3 micron

Changzhou

Bộ lọc giữa

Vải CCP

Zhiyang





Bộ lọc HEPA





Giấy lọc Filter





Changzhou

Hệ thống gia nhiệt điện

Buồng

SS304

δ=2mm

Zhiyang

Bộ nhiệt điện

SS304

4.5KW

China

Cảm biến nhiệt

Thép không rỉ

PT-100

China









Máy chính

Khoang vỏ phía dưới

SS304

δ=3mm

Zhiyang





Tầng sôi

Súng phun tạo hạt ở trên



SS316L



δ=3mm



Zhiyang

Súng phun tạo phủ ở dưới

SS316L

δ=3mm

Zhiyang

Guide tube 316L

δ=3mm

Zhiyang

Chất lỏng/ Buồng lọc

Buồng

Perspex

δ=5mm

Zhiyang



Filter



SS304



6 set



Zhiyang



Hệ thống khí thải

Ống thoát khí



SS304



δ=1.5mm



Zhiyang

Ống khí thải

Cảm biến nhiệt

Stainless steel

PT-100

China

Quạt khí thải



1.5kw



China

Bộ biến tần



1.5kw

Súng phun

Vòi Phun  tạo hạt/ Phun bao phủ

SS304

2

China

Bơm nhu động

Watson-Marlow

1

England

Hệ thống điều khiển

Cabinet điều khiển điện

SUS304

δ=1.5mm

Zhiyang

Màn hình cảm  ứng

Siemens

7″Color screen

Germany

HMI

Siemens



Germany

Thành phần linh kiện điện tử chính

Siemens



Germany



* ĐỂ ĐÁP ỨNG YÊU CẦU CÔNG SUẤT TẠO MẺ LỚN HƠN, CHÚNG TÔI CÓ CÁC THIẾT KẾ ĐÁP ỨNG PHÙ HỢP VỚI DÃI CÔNG SUẤT/ NĂNG SUẤT SẢN XUẤT PILOT THỰC NGHIỆM VỚI TỪNG MẺ LÊN ĐẾN 5KG/ LẦN, 3KG/LẦN, 1.5 KG/LẦN.

XÁC ĐỊNH NHU CẦU PHÙ HỢP VÀ LIÊN HỆ VỚI CHÚNG TÔI QUA SỐ HOTLINE: 0386 534 896
