Chủ yếu được sử dụng trong việc khám vùng bụng, hệ sinh dục, hệ tiết niệu và các cơ quan khác.
Đặc điểm của máy siêu âm đen trắng:
- Việc hiển thị chân thực và tinh tế cấu trúc hữu cơ phụ thuộc vào công nghệ hình ảnh kỹ thuật số hoàn toàn với độ chính xác cao;
- Nhiều chế độ hiển thị, cho phép quan sát so sánh đa góc độ, đa hướng;
- Khả năng phát lại phim dung lượng siêu lớn và lưu trữ hình ảnh và video vĩnh viễn;
- Nền tảng hệ điều hành Windows ổn định và hiệu quả, khả năng mở rộng chức năng mạnh mẽ, nâng cấp hệ thống thuận tiện, bảo trì nhanh chóng;
- Sử dụng nền tảng ứng dụng công nghiệp, ổ đĩa trạng thái rắn 128G, lưu trữ và đọc dữ liệu nhanh chóng mà không bị mất dữ liệu;
- Giao diện DICOM mở kết nối với hệ thống bệnh viện để thực hiện truyền và nhận dữ liệu theo thời gian thực;
- Máy siêu âm được trang bị ổ đĩa U phục hồi hệ thống Ultra ISO, sao lưu đầy đủ các khoảnh khắc quan trọng;
- Bảng điều khiển và nút hiển thị có thể thực hiện các thao tác chức năng và giảm thời gian điều chỉnh thao tác.

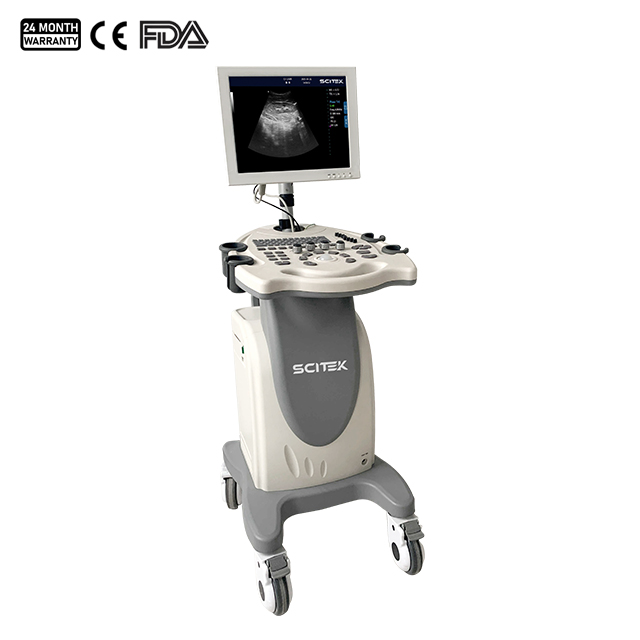

Thông số kỹ thuật máy siêu âm đen trắng:
| Mẫu | US-B370P | |
|---|---|---|
| Đo lường | Vùng bụng, phụ khoa, mô dưới da, v.v. | |
| Chế độ quét | Lồi/Tuyến tính/Lồi nhỏ | |

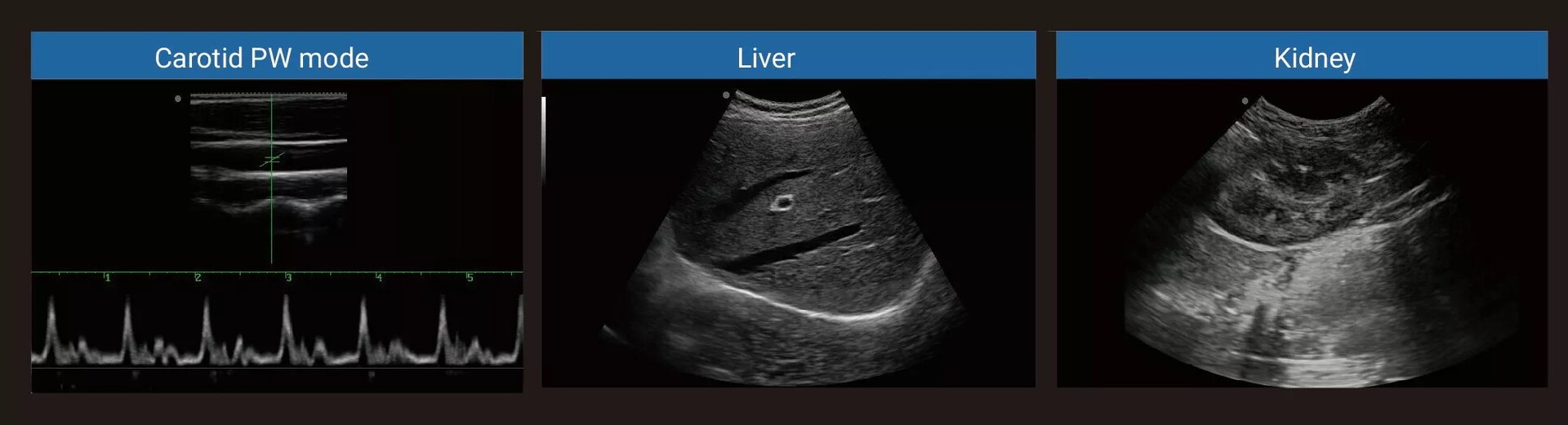

| Chế độ hiển thị | B, B + B, 4B, B + M, M, PW | |
| Cổng thăm dò | 3; với chức năng nhận dạng tự động hỗ trợ hơn 6 đầu dò | |
| Chi tiết đầu dò tùy chọn | Đầu dò mảng lồi 3,5MHz | Tần số: 3MHz, 4.0MHz, 4.3MHz, 5.0MHz; Độ sâu: 90-250mm |
| Đầu dò mảng xuyên âm đạo 6,5MHz | Tần số: 5.0MHz, 6.0MHz, 7.0MHz, 8.0MHz; Độ sâu: 50-125mm |
|
| Đầu dò mảng tuyến tính 7,5MHz | Tần số: 7.5MHz, 8.6MHz, 10MHz, 12MHz; Độ sâu: 40-90mm |
|
| Dải tần số hài F | Đầu dò mảng lồi 3,5MHz | H3.5MHz, H4.0MHz, H4.3MHz, H4.4MHz, H4.6MHz; |
| Đầu dò mảng xuyên âm đạo 6,5MHz | 5.0MHz, 6.0MHz, 7.0MHz, 8.0MHz; | |
| Đầu dò mảng tuyến tính 7,5MHz | H8.0MHz, H8.6MHz, H9.2MHz, H10MHz; | |
| Màn hình hiển thị | Màn hình LED y tế 15 inch, có thể xoay ngược hơn 160 độ. | |
| Ngôn ngữ hệ thống | Tiếng Trung / Tiếng Anh / Tiếng Nga (tùy chọn)/Các ngôn ngữ khác (tùy chọn) | |
| Kết nối hình ảnh và dữ liệu | 1 giao diện HDMI, giao diện DICOM và giao diện USB | |
| Phạm vi quét có thể điều chỉnh | Đầu dò 7.5MHz: 79%-100%; Đầu dò 3.5MHz: 46-60%; Đầu dò vi lồi 6.0MHz: 68-90% |
|
| Chế độ chụp ảnh 2D: | ||
| Gain | 2-100, bước 2 | |
| Khung phát lại | 1.500 | |
| Dải động | 64-192, bước 2, điều chỉnh trực quan cấp độ 65, điều chỉnh theo chu kỳ | |
| Điểm đánh dấu vị trí | 105 | |
| Màu giả | 8 loại | |
| Khung | 7 loại, có thể điều chỉnh trực quan | |
| Có liên quan | 5 loại, có thể điều chỉnh trực quan | |
| Tỉ trọng | 2 loại, có thể điều chỉnh trực quan | |
| Sóng hài bậc hai | Có thể điều chỉnh 2 cấp độ, điều chỉnh trực quan, điều chỉnh theo chu kỳ | |
| Thu phóng một phần | Có thể điều chỉnh 4x và 30 cấp độ. | |
| Dữ liệu đầu ra | Kết nối máy in phun/máy in laser để hoàn tất việc in ảnh/báo cáo. | |
| Kích thước bên ngoài (mm) | 1350x720x480 | |
Bộ chuyển đổi tùy chọn:
Đầu dò lồi
Đầu dò qua âm đạo
Đầu dò tuyến tính
Đầu dò qua trực tràng
Đầu dò vi lồi
Máy siêu âm hoạt động như thế nào?
Quy trình làm việc từng bước
- Truyền sóng âmĐầu dò cầm tay chứa các tinh thể áp điện. Khi dòng điện chạy qua, các tinh thể này rung động nhanh, tạo ra sóng âm truyền qua cơ thể.
- Sự lan truyền và phản xạ sóngSóng âm truyền qua nhiều mô khác nhau (da, mỡ, cơ, nội tạng). Khi gặp các ranh giới giữa các mô có mật độ khác nhau (ví dụ như giữa mô mềm và xương, hoặc giữa chất lỏng và chất rắn), một số sóng âm sẽ bị phản xạ trở lại dưới dạng tiếng vọng, trong khi phần còn lại tiếp tục lan truyền sâu hơn vào cơ thể.
- Tiếp nhận tiếng vọngCùng một bộ tinh thể áp điện trong đầu dò cũng hoạt động như một bộ thu. Khi các sóng phản xạ trở lại va chạm với các tinh thể này, chúng gây ra rung động và tạo ra các tín hiệu điện yếu.
- Hiển thị thời gian thựcMáy tính của máy quét sẽ ánh xạ từng điểm phản xạ thành một hình ảnh thang độ xám và hiển thị nó trên màn hình:Màu trắng tinh khiết — xương, vôi hóa (chất phản chiếu mạnh)Màu xám — mô mềm (phản xạ vừa phải)Màu đen — các vùng chứa dịch, chẳng hạn như u nang hoặc mạch máu (âm vang yếu hoặc không có âm vang)
