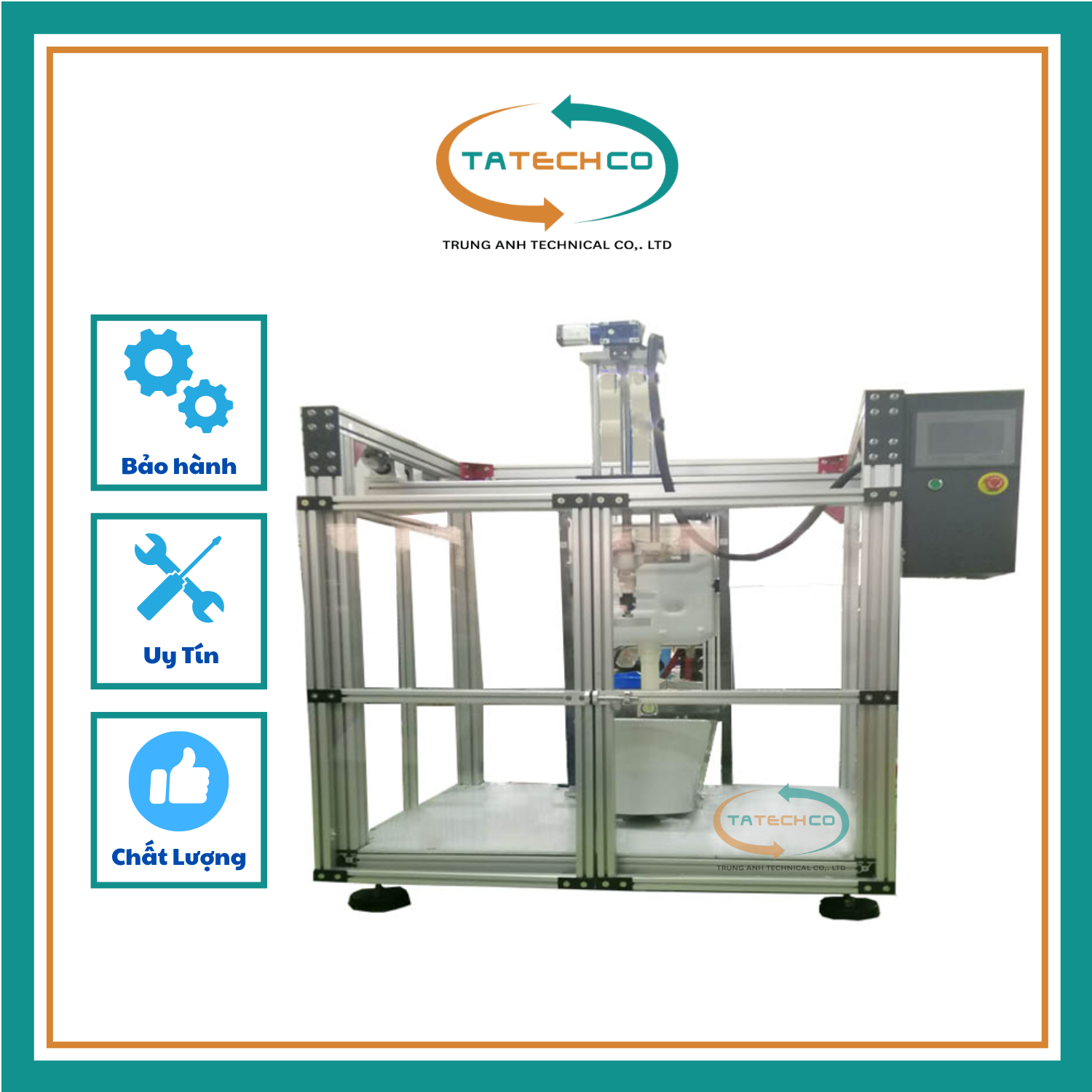

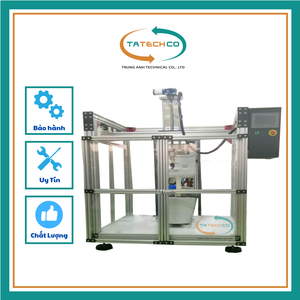

MÁY THỬ TẢI TRỌNG (LOAD TESTING MACHINE)

1. Mô tả sản phẩm
Thiết bị được sử dụng để kiểm tra khả năng chịu tải của các sản phẩm sứ vệ sinh như bồn cầu, chậu rửa mặt, bồn rửa, tiểu nam và khay tắm.



2. Hệ thống điều khiển

• Màn hình cảm ứng HMI
• Bộ điều khiển PLC
• Cảm biến lực (Load Cell)
• Chương trình kiểm tra chuyên dụng

3. Thông số kỹ thuật chính

Thông số

Giá trị

Nguồn điện

AC 220V, 1 pha, có tiếp địa

Công suất tối đa

0,5 kW

Đối tượng thử nghiệm

Bồn cầu, chậu rửa, bồn rửa, tiểu nam bằng sứ

Bộ điều khiển

Màn hình cảm ứng + PLC

Vật liệu khung máy

Nhôm định hình + tấm nhôm composite

Cảm biến lực

500 kg

Hệ truyền động

Động cơ servo + hộp giảm tốc

Cấp chính xác

Cấp 1

4. Tiêu chuẩn áp dụng

GB 6952-2015 – Thiết bị vệ sinh bằng sứ, Điều 5.7: Thử nghiệm khả năng chịu tải trọng.

5. Tải trọng thử nghiệm

Loại sản phẩm

Tải trọng thử

Bồn cầu và Bidet

30 kN

Chậu rửa treo tường, lavabo, bồn rửa

11 kN

Tiểu nam treo tường

0,22 kN

Khay tắm

1,47 kN

6. Danh mục cấu hình thiết bị

STT

Tên linh kiện

Model

Thương hiệu

ĐVT

SL

1

Màn hình cảm ứng

7 inch

Weintek

Bộ

1

2

PLC

DVP

Delta

Bộ

1

3

Module Analog Input

DVP

Delta

Bộ

1

4

Module Analog Output

DVP

Delta

Bộ

1

5

Động cơ Servo

0,4 kW

Nội địa TQ

Bộ

1

6

Hộp giảm tốc

NMRV040 1:25

Yutian

Bộ

1

7

Khung máy và đồ gá

Theo thiết kế

Lituo

Bộ

1

8

Phần mềm điều khiển

Theo máy

Lituo

Bộ

1

9

Linh kiện điện khác

Theo cấu hình

-

Bộ

1
