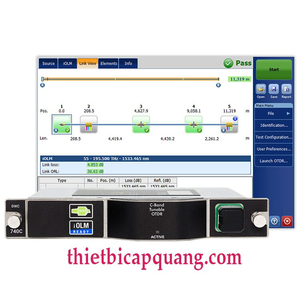

Module OTDR EXFO FTBx-740C đo kiểm DWDM băng tần C và đây là dòng OTDR có thể điều chỉnh CWDM 18 bước sóng cho đo kiểm hệ thống mạng metro Ethernet, PHY từ xa và đặc điểm liên kết C-RAN thụ động. FTBx-740C có giao diện thân thiện với người dùng của một chiếc máy đo OTDR cho phép kỹ thuật viên xác định danh sách các kênh yêu thích qua C-Band (DWDM) hoặc lưới CWDM (CWDM) để truy cập nhanh hơn và quy trình kiểm tra hiệu quả hơn.
Thông số kĩ thuật Module OTDR EXFO FTBx-740C
|
Thông số kĩ thuật |
||
|
FTBx-740C-CWDM |
FTBx-740C-DWC |
|
|
Bước sóng (nm) |
1270,1290,1310,1330,1350, 1370,1390,1410,1430,1450, 1470,1490,1510,1530,1550, 1570,1590,1610 |
C-Band 1527.99-1567.95nm ITU-T G694.1 Channels 12-62 (191.2 THz - 196.2 THz) |
|
Điều chỉnh giãn cách kênh |
Không hỗ trợ |
50 GHz và 100 GHz trên lưới ITU-T G694.1 |
|
Dải động tương ứng (dB) |
>37 |
40 |
|
Vùng mù sự kiện (m) |
1.1 |
0.7 |
|
Vùng mù suy hao (m) |
5 |
3.5 |
|
Khoảng cách cài đặt (km) |
0,1 đến 400 |
0,1 đến 400 |
|
Độ rộng xung (ns) |
5 đến 20 000 |
5 đến 20 000 |
|
Độ phân giải lấy mẫu (m) |
0.04 đến 10 |
0.04 đến 10 |
|
Điểm lấy mẫu |
Lên đến 256 000 điểm |
Lên đến 256 000 điểm |
|
Sai số đo khoảng cách (m) |
±(0,75 + 0,0025% x khoảng cách + độ phân giải lấy mẫu) |
±(0,75 + 0,0025% x khoảng cách + độ phân giải lấy mẫu) |
|
Kích thước (H x W x D) |
158 mm x 24 mm x 174 mm |
|
|
Trọng lượng |
0,4 kg |
|
|
Nhiệt độ hoạt động |
–40 ° C đến 70 ° C |
|
|
Bảo hành |
12 tháng |
|
Tham khảo >>> Module FTBx-720C đo mạng LAN/WAN
Ưu điểm của Module OTDR EXFO FTBx-740C
- Kết hợp CWDM + DWDM có sẵn trong FTB-1 V2 nhỏ gọn.
- Lựa chọn kênh C-BAND ITU DWDM 12-62 trong một cổng OTDR duy nhất.
- 18 kênh CWDM được bao phủ trong một cổng OTDR có thể mở rộng cho các triển khai của bạn.
- Độ phân giải cao và vùng chết ngắn.
- Đặc điểm sợi quang thông minh với iOLM.
- Đo kiểm qua MUX / DEMUX / OADM.
- Đo kiểm tại chỗ của các mạng đang hoạt động.
- Chọn danh sách kênh yêu thích.
- Tương thích với nhiều Platform của hãng EXFO
Ứng dụng của OTDR Module - EXFO dòng 740C xWDM
- Giải pháp cho xử lý sự cố và xây dựng đơn hướng.
- Các liên kết Ethernet metro CWDM và DWDM.
- Triển khai dịch vụ thương mại.
- Fiber deep, PHY từ xa và các nút bộ chia.
- Nguồn cấp dữ liệu ăng-ten CBH và mạng C-RAN.
Tìm hiểu >>> Module FTBx-730c đo PON FTTx/MDU
Module OTDR EXFO FTBx-740C tương thích với các Platform
- FTB-1v2
- FTB-1 pro
- FTB-2
- FTB-2 pro
- FTB-4 pro
