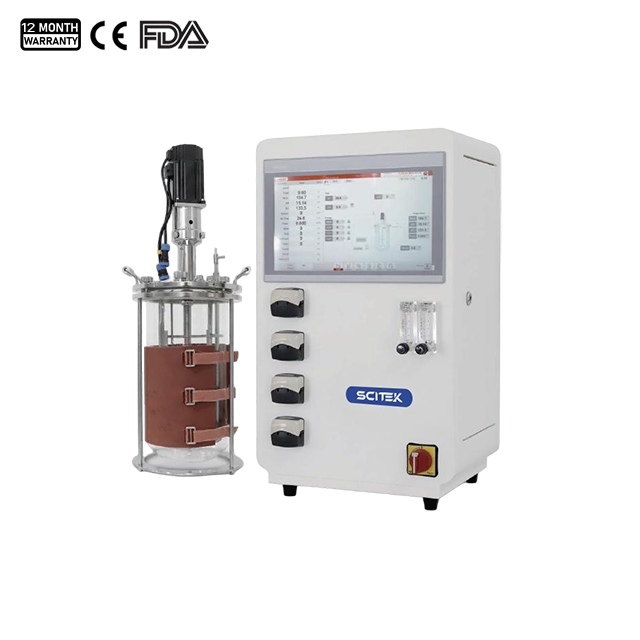

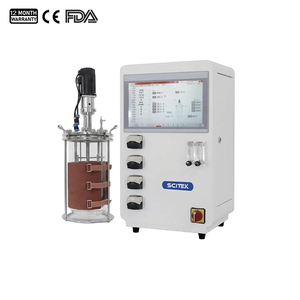

Đặc điểm của lò phản ứng sinh học điều khiển độ chính xác cao:
- Nâng cao hiệu quả và tính chuyên nghiệp: Hệ thống điều khiển lưu lượng khí tự động và tốc độ bơm có thể điều chỉnh chính xác đảm bảo độ chính xác tối ưu.
- Hiệu quả chi phí vượt trội: Giải pháp tiên tiến cho nuôi cấy vi sinh vật.
- Giao diện thân thiện với người dùng: Màn hình cảm ứng lớn 15,6 inch với thiết kế đồ họa trực quan giúp thao tác dễ dàng.
- Lắp đặt nhanh chóng và dễ dàng: Kích thước nhỏ gọn và không cần dụng cụ để lắp đặt.
- Quy trình sản xuất bình chứa hoàn thiện: Tất cả các bộ phận đều nằm trên nắp bình, dễ dàng tháo lắp, bảo trì và vệ sinh.
- Hiệu năng đáng tin cậy và khả năng điều khiển chính xác: Phần cứng cốt lõi của các thương hiệu quốc tế hàng đầu đảm bảo tính ổn định.
- Dung tích đa dạng: 7 kích cỡ bình chứa (từ 1 L đến 15 L) phù hợp với nhiều nhu cầu thí nghiệm khác nhau.
- Chức năng phần mềm mạnh mẽ: Kiểm soát hoàn toàn thông qua phản hồi, thời gian, điều kiện, kịch bản, v.v.
- Dễ dàng tiệt trùng: Việc tách rời phần đế, thân bình và động cơ khuấy giúp thiết kế nhẹ hơn, cho phép người thực hiện thí nghiệm dễ dàng di chuyển thiết bị đến máy tiệt trùng.
- Giao tiếp từ xa: Mạng LAN có dây và không dây để giám sát và điều khiển từ xa.
- Sẵn sàng sử dụng sau khi cài đặt: Bộ sản phẩm hoàn chỉnh bao gồm mọi thứ cần thiết cho ứng dụng, được cấu hình sẵn và sẵn sàng sử dụng, không cần mua thêm phụ kiện.
- Thiết kế có khả năng mở rộng: Khả năng thay thế linh hoạt các bình chứa và 1 giao diện đa năng cho các nâng cấp trong tương lai.
Thông số kỹ thuật lò phản ứng sinh học điều khiển độ chính xác cao:
|
Mẫu |
BIOR-M1P |
BIOR-M2P |
BIOR-M3P |
BIOR-M5P |
BIOR-M7P |
BIOR-M10P |
BIOR-M15P |
|
|
Tháp điều khiển độc lập |
Vật liệu xây nhà |
Thép cacbon, lớp phủ bột nhựa |
||||||
|
Hiển thị |
Màn hình cảm ứng màu 15,6 inch |
|||||||
|
Bộ điều khiển |
PLC dòng S của Siemens, HMI MCGS |
|||||||
|
Bơm tích hợp |
4 máy bơm nhu động điều chỉnh tốc độ Matson Marlow 114 |
|||||||
|
Đồng hồ đo lưu lượng |
2 lưu lượng kế + 1 MFC |
|||||||
|
Kết nối dữ liệu |
USB [nâng cấp phần mềm, sao chép và xuất dữ liệu], Ethernet công nghiệp, WiFi, 1 đầu vào analog 4 đến 20 mA |
|||||||
|
Kết nối cảm biến và điều khiển |
1 cáp cảm biến pH; 1 cáp cảm biến DO; 2 dây điều khiển động cơ khuấy; 1 giao diện cảm biến nhiệt độ; 1 cáp cảm biến bọt; 1 giao diện dây điều khiển chăn sưởi; 1 giao diện nguồn chính |
|||||||
|
Kết nối đường nước |
6 đầu nối ống mềm (đầu vào/đầu ra cho dàn ngưng tụ khí thải, ống làm mát, nước lạnh) |
|||||||
|
Kết nối đường khí |
3 đầu nối ống mềm (2 đầu nối cấp khí, 1 đầu ra khí) |
|||||||
|
Nguồn điện |
220 V (±10%), 50 Hz, một pha |
|||||||
|
Công suất định mức |
Công suất tối đa: 1,5 kW |
|||||||
|
Kích thước bên ngoài (Rộng × Sâu × Cao) |
435×360×730 mm |
|||||||
|
Trọng lượng tịnh |
Khoảng 40 kg (tùy thuộc vào cấu hình) |
|||||||
|
Kiểm soát khuấy trộn |
Động cơ |
Động cơ servo không cần bảo trì, độ ồn thấp |
||||||
|
Phạm vi tốc độ |
5 - 1000 vòng/phút |
|||||||
|
Tốc độ Chính xác |
± 0,5% |
|||||||
|
Công suất định mức |
Công suất tối đa: 750 W |
|||||||
|
Kiểm soát khí |
Nguồn khí |
Không khí, O2 |
||||||
|
Phương pháp kiểm soát |
1 × MFC, 2 × lưu lượng kế, 1 × van điện từ |
|||||||
|
Đầu vào khí |
Bộ lọc vòng |
|||||||
|
Phạm vi lưu lượng |
Sparger Air: thông số 3 - 30 L/phút, MFC max. 20 SLPM Sparger O 2 : thông số 0,5-8 L/phút |
|||||||
|
Độ chính xác lưu lượng |
Độ chính xác của lưu lượng kế Rotameter: ± 4%, Độ chính xác của MFC: ± 1% |
|||||||
|
Kiểm soát nhiệt độ |
Phương pháp kiểm soát |
Thuật toán PID mạnh mẽ |
||||||
|
Phương pháp gia nhiệt |
Chăn sưởi |
|||||||
|
Công suất sưởi ấm |
Công suất tối đa 500 W cho mỗi bình chứa. |
|||||||
|
Phương pháp làm mát |
Nước máy hoặc hệ thống làm mát tuần hoàn |
|||||||
|
Cảm biến |
Pt100 RTD (JUMO, Đức) |
|||||||
|
Phạm vi đo |
0~150,0 °C |
|||||||
|
Độ chính xác đo lường |
± 0,1 °C |
|||||||
|
Phạm vi điều khiển |
Từ 8,0 °C trên nhiệt độ nước làm mát đến 40,0 °C trên nhiệt độ môi trường (0 - 65,0 °C tuyệt đối) |
|||||||
|
Kiểm soát độ chính xác |
± 0,2 °C |
|||||||
|
Kiểm soát Độ pH |
Phương pháp kiểm soát |
• Thuật toán PID mạnh mẽ • Điều khiển theo kiểu tầng với bơm nhu động bằng cách thêm axit và kiềm |
||||||
|
Cảm biến |
Điện cực pH chứa gel có thể tiệt trùng của Hamilton |
|||||||
|
Phạm vi đo |
2.00~12.00 |
|||||||
|
Độ chính xác đo lường |
0,01 |
|||||||
|
Kiểm soát độ chính xác |
± 0,05 |
|||||||
|
Kiểm soát DO |
Phương pháp kiểm soát |
• Thuật toán PID mạnh mẽ • Điều khiển theo tầng với các thông số khác nhau (khuấy trộn, lưu lượng khí và bơm) |
||||||
|
Cảm biến |
Điện cực DO cực phổ có thể khử trùng Hamilton |
|||||||
|
Phạm vi đo |
0,0~150,0% |
|||||||
|
Độ chính xác đo lường |
0,1% |
|||||||
|
Kiểm soát độ chính xác |
± 3% |
|||||||
|
Kiểm soát bọt |
Phương pháp kiểm soát |
• Điều khiển kiểu tầng bằng bơm nhu động thông qua việc thêm chất chống tạo bọt (chất khử bọt) • Lưỡi dao khử bọt cơ học |
||||||
Thông số kỹ thuật lò phản ứng sinh học điều khiển độ chính xác cao (bình thủy tinh):
| Mẫu | BIOR-M1P | BIOR-M2P | BIOR-M3P | BIOR-M5P | BIOR-M7P | BIOR-M10P | BIOR-M15P | |
| Bình thủy tinh | Kiểu | Bình trụ đáy tròn một lớp, thích hợp dùng cho chăn điện. | ||||||
| Tổng thể tích | 1 lít | 2 lít | 3 lít | 5 lít | 7 lít | 10 lít | 15 lít | |
| Thể tích làm việc tối đa | 0,75 lít | 1,5 lít | 2,25 lít | 3,75 lít | 5,25 lít | 7,5 lít | 11,25 lít | |
| Thể tích làm việc tối thiểu | 0,25 lít | 0,5 lít | 0,75 lít | 1,25 lít | 1,75 lít | 2,5 lít | 3,75 lít | |
| Vật liệu (Phần tiếp xúc với nước) | • Chất liệu thủy tinh: Thủy tinh borosilicat cao cấp Boro 3.3 | |||||||
| • Nắp và các bộ phận bên trong bình: Thép không gỉ SUS 316 L | ||||||||
| • Gioăng: EPDM và Silicon | ||||||||
| Xử lý bề mặt | • Bề mặt bên trong: đánh bóng điện phân, Ra <0,4 μm | |||||||
| • Bề mặt ngoài: Ra <0,6 μm | ||||||||
| Thiết kế áp suất | Áp suất làm việc: 0~1 bar @ 150°C. Có thể tiệt trùng bằng nồi hấp. | |||||||
| Tỷ lệ chiều cao trên đường kính [H:D] | Xấp xỉ 2:1 | |||||||
| Kích thước tàu | Tham khảo "Bảng A" | |||||||
| Trọng lượng tàu (không bao gồm động cơ) | 8 kg | 9 kg | 10 kg | 12 kg | 13,5 kg | 15 kg | 18 kg | |
| Giao diện nắp bình chứa | 1 × Mặt bích khuấy cho quá trình khuấy cơ học từ trên xuống; 1 × Cổng cấy giống bằng ngọn lửa; | |||||||
| 2 cổng chắn, bao gồm cả cuộn dây làm mát; 1 cổng dẫn khí cho bộ phân phối khí dạng vòng; | ||||||||
| 1 × Cổng xả, bao gồm bộ ngưng tụ khí thải làm mát bằng nước; 1 × Cổng cảm biến pH; | ||||||||
| 1 cổng cảm biến DO; 1 cổng cảm biến nhiệt độ PT100; 1 cổng cảm biến bọt; | ||||||||
| 1 × Cổng lấy mẫu N × Cổng cấp liệu; | ||||||||
| Cánh quạt | · < 5 L: 2 lớp, trên: lớp chống tạo bọt, dưới: cánh quạt Rushton 6 cánh | |||||||
| • ≥ 5 L: 3 lớp, trên cùng: lớp phá bọt; giữa: cánh quạt 4 cánh nghiêng; dưới cùng: cánh quạt Rushton 6 cánh | ||||||||
| • Có thể tháo rời, điều chỉnh độ cao | ||||||||
| Vách ngăn | • <3 L: 2 vách ngăn có thể tháo rời • ≥ 3 L: 4 vách ngăn có thể tháo rời | |||||||
Bảng A:
|
Kích thước |
|||||||
|
Thể tích mạch máu |
1 lít |
2 lít |
3 lít |
5 lít |
7 lít |
10 lít |
15 lít |
|
một (mm) |
450 |
471 |
567 |
622 |
712 |
753 |
851 |
|
b (mm) |
430 |
450 |
492 |
546 |
636 |
641 |
738 |
|
c (mm) |
227 |
214 |
292 |
347 |
437 |
442 |
484 |
|
d (mm) |
170 |
190 |
230 |
280 |
370 |
360 |
450 |
|
e (mm) |
Ø90 |
Ø110 |
Ø130 |
Ø150 |
Ø160 |
Ø185 |
Ø203 |
|
f (mm) |
180 |
190 |
190 |
212 |
212 |
248 |
270 |
|
Yêu cầu khử trùng |
|||||||
|
Kích thước tối thiểu (mm) |
Ø220×450 |
Ø230×470 |
Ø230×500 |
Ø265×550 |
Ø265×640 |
Ø300×645 |
Ø335×740 |
|
Kích thước đề xuất (mm) |
Ø280×500 |
Ø280×500 |
Ø280×555 |
Ø300×600 |
Ø300×700 |
Ø350×700 |
Ø380×800 |
