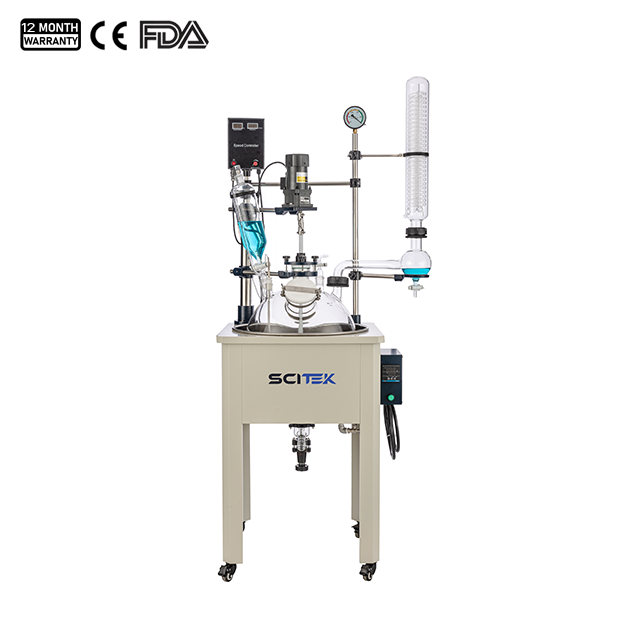

Thiết bị này bao gồm hệ thống khuấy điện tốc độ không đổi, hệ thống ngưng tụ, hệ thống nhỏ giọt và bể gia nhiệt. Trong khi khuấy nguyên liệu, bể gia nhiệt sẽ làm nóng nguyên liệu trong nồi. Hiệu suất bay hơi có thể được tăng lên trong điều kiện chân không (cần kết nối thiết bị chân không). Hơi dung môi được làm nguội thành chất lỏng khi đi qua ống ngưng tụ thủy tinh (cần kết nối thiết bị làm mát), sau đó có thể được hồi lưu trở lại nồi. Nó cũng có thể được tái chế trong bình thu gom.

Dòng sản phẩm này cần được trang bị thiết bị hút chân không, thiết bị tuần hoàn làm mát, v.v. để tạo thành một hệ thống thiết bị.

Đặc điểm của lò phản ứng thủy tinh một lớp:

  1. Các bộ phận tiếp xúc với vật liệu đều được làm từ thủy tinh borosilicat cao cấp (hệ số giãn nở 3,3) và vật liệu PTFE, có hiệu suất ổn định và không dễ phản ứng với vật liệu.
  2. Khung đỡ chính được làm bằng tấm thép cán nguội phủ lớp chống ăn mòn + hợp kim nhôm. Và phần vỏ được làm bằng thép không gỉ.
  3. Van xả bằng vật liệu thủy tinh + PTFE, xả vật liệu bên hông không bị tràn.
  4. Động cơ tăng công suất tốc độ thấp, điều chỉnh tốc độ điện tử vô cấp, điều chỉnh tinh bằng núm vặn, hộp điều chỉnh tốc độ với chức năng hiển thị kép, hiển thị kỹ thuật số tốc độ và nhiệt độ nguyên liệu trong nồi.
  5. Bể ổn nhiệt có màn hình hiển thị nhiệt độ kỹ thuật số, công tắc điều khiển bằng núm xoay có khóa, cảm biến loại K ở đáy bể + đầu dò bằng thép không gỉ.
  6. Hệ thống khuấy sử dụng vòng bi gốm và phớt cơ khí để ngăn ngừa sự mài mòn của thanh khuấy.
  7. Sử dụng cảm biến nhiệt độ PT100, vật liệu thép không gỉ 304, được bọc trong ống PTFE trong suốt, chống ăn mòn kép.
  8. Đồng hồ đo áp suất chân không hiển thị áp suất chân không theo thời gian thực được chỉ báo bằng kim chỉ thị.
  9. Cánh khuấy hình lưỡi liềm, thép không gỉ 304 + lưỡi khuấy PTFE. Vật liệu của thanh khuấy là thép không gỉ 304, và được bọc trong ống PTFE bên ngoài.
  10. Có một van xả ở đáy bồn để dễ dàng xả chất lỏng.
  11. Phía dưới thiết bị có một bánh xe đa năng có phanh, cho phép di chuyển toàn bộ thiết bị và vận hành dễ dàng.
  12. Khuấy, gia nhiệt, bảo vệ an toàn bằng hai cầu chì

Thông số kỹ thuật của lò phản ứng thủy tinh một lớp:

Mẫu GR-10L
Thể tích lò phản ứng Hình cầu 10L
Điện áp/Tần số 220V 50Hz/110V 60Hz
Công suất động cơ khuấy 90W1/3
Công suất sưởi ấm 3KW
Tốc độ khuấy 0-450 vòng/phút
Phạm vi kiểm soát nhiệt độ của lò phản ứng -80℃~ +250℃
Độ chính xác đo nhiệt độ ±1℃
Chân không 0,098Mp​
Thân ấm đun nước
Φ280mm,
7 cổng		 Cổng khuấy Cổng mặt bích Φ80mm
Cổng hồi lưu ngưng tụ Cổng máy nghiền bi 50#
Cổng phễu áp suất không đổi Cổng tiêu chuẩn 34#
Cổng xả áp Cổng tiêu chuẩn 34#
Cổng đo nhiệt độ Cổng mặt bích Φ45
Cổng nạp liệu rắn Cổng mặt bích Φ125mm hỗ trợ nắp PTFE
Cổng xả đáy Cổng mặt bích Φ80mm
Cánh khuấy Lưỡi dao Φ17×600H(mm) 150mm
Kích thước bộ ngưng tụ Cổng mặt bích dưới Φ60, kích thước Φ100*600H(mm).
Khu vực ngưng tụ 0,4㎡
Dean-stark Cổng mặt bích Φ60 phía trên; nút chặn máy nghiền bi 50# bên trái
Thể tích của phễu áp suất không đổi 1 lít, nắp trên cỡ 29# tiêu chuẩn có nút đậy bằng thủy tinh; nắp dưới cỡ 34# tiêu chuẩn.
Van xả áp Van cắm tiêu chuẩn 34#; đầu ra khí (khớp hình tháp) với đường kính ngoài 12mm
Van xả vật liệu Cửa mặt bích Φ80; lỗ xả vật liệu Φ33mm; cửa xả xiên (khớp hình tháp) Φ34mm; cách mặt đất 350mm
Đầu hút chân không Khớp nối kiểu chùa có đường kính ngoài 12mm.
vòi phun tuần hoàn vào và ra của cuộn dây dàn ngưng Khớp nối kiểu chùa có đường kính ngoài 15mm.
Kích thước bồn tắm Φ350×220H(mm)
Kích thước tổng thể (Rộng*Sâu*Cao) 710×440×1900mm
Trọng lượng tịnh 42KG
Kích thước đóng gói Thùng gỗ kích thước 1170×590×840mm, thể tích 0.58m³
Trọng lượng đóng gói 81KG
