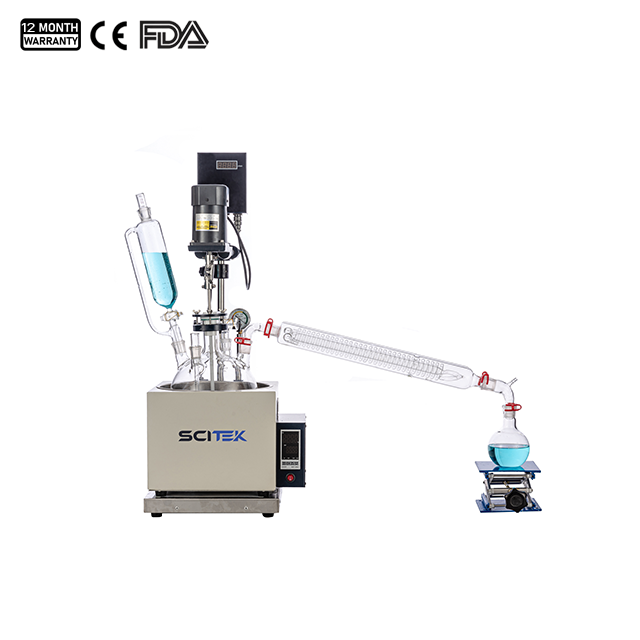

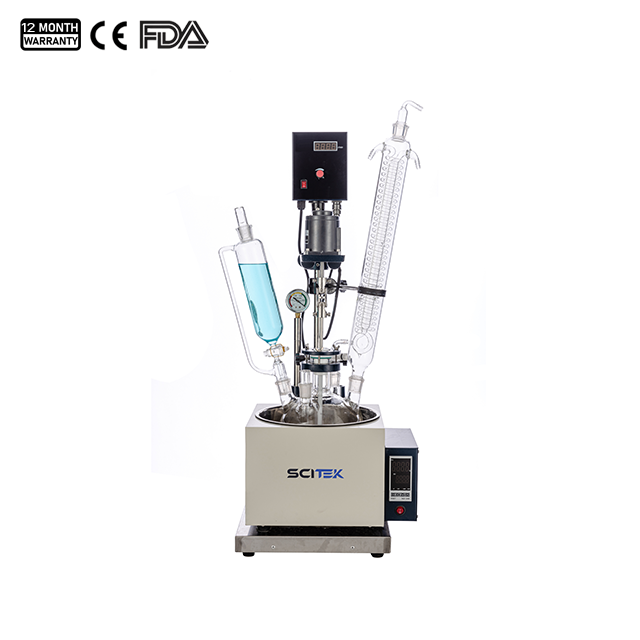

Lò phản ứng thủy tinh một lớp này bao gồm hệ thống khuấy điện tốc độ không đổi, hệ thống ngưng tụ, hệ thống nhỏ giọt và bể gia nhiệt. Trong khi khuấy nguyên liệu, bể gia nhiệt sẽ làm nóng nguyên liệu trong nồi. Hiệu suất bay hơi có thể được tăng lên trong điều kiện chân không (cần kết nối thiết bị chân không). Hơi dung môi được làm nguội thành chất lỏng khi đi qua ống ngưng tụ thủy tinh (cần kết nối thiết bị làm mát), sau đó có thể được hồi lưu trở lại nồi. Nó cũng có thể được tái chế trong bình thu gom.
Dòng sản phẩm này cần được trang bị thiết bị hút chân không, thiết bị tuần hoàn làm mát, v.v. để tạo thành một hệ thống thiết bị.
Đặc điểm của lò phản ứng thủy tinh một lớp:
- Các bộ phận tiếp xúc với vật liệu đều được làm từ thủy tinh borosilicat cao cấp (hệ số giãn nở 3,3) và vật liệu PTFE, có hiệu suất ổn định và không dễ phản ứng với vật liệu.
- Khung đỡ chính được làm bằng tấm thép cán nguội phủ lớp chống ăn mòn + hợp kim nhôm. Và phần vỏ được làm bằng thép không gỉ.
- Công tắc nghiêng BẬT/TẮT để điều khiển việc khuấy và gia nhiệt.
- Điều chỉnh tốc độ vô cấp bằng điện tử, điều chỉnh tinh bằng núm vặn, hộp điều chỉnh tốc độ hiển thị tốc độ kỹ thuật số.
- Bể ổn nhiệt có màn hình hiển thị nhiệt độ kỹ thuật số, cảm biến loại K + đầu dò bằng thép không gỉ ở đáy bể.
- Hệ thống khuấy sử dụng vòng bi gốm và phớt cơ khí để ngăn ngừa sự mài mòn của thanh khuấy.
- Đồng hồ đo áp suất chân không hiển thị áp suất chân không theo thời gian thực được chỉ báo bằng kim chỉ thị.
- Cánh khuấy hình lưỡi liềm, thép không gỉ 304 + lưỡi khuấy PTFE. Vật liệu của thanh khuấy là thép không gỉ 304, và được bọc bằng ống PTFE bên ngoài.
- Khuấy đều, gia nhiệt hai cầu chì để bảo vệ an toàn.
Thông số kỹ thuật của lò phản ứng thủy tinh một lớp:
| Mẫu | GR-3L | |
|---|---|---|
| Thể tích lò phản ứng | Hình cầu 3L | |
| Điện áp/Tần số | 220V 50Hz/110V 60Hz | |
| Công suất động cơ khuấy | 90W | |
| Công suất sưởi ấm | 2KW | |
| Tốc độ khuấy | 0-800 vòng/phút | |
| Phạm vi nhiệt độ lò phản ứng | -80℃~ +250℃ | |
| Độ chính xác đo nhiệt độ | ±1℃ | |
| Chân không | 0,098 MPa | |
|
Thân ấm đun nước Φ195mm 5 cổng |
Cổng khuấy | Cổng mặt bích Φ50mm |
| Cổng hồi lưu ngưng tụ | Cổng tiêu chuẩn 29# | |
| Cổng phễu áp suất không đổi | Cổng tiêu chuẩn 29# | |
| Cổng xả áp | Cổng tiêu chuẩn 24# | |
| Cổng đo nhiệt độ | Cổng tiêu chuẩn 24# | |
| Cánh khuấy | Lưỡi dao Φ10×500H(mm) 90mm | |
| Bộ ngưng tụ | Φ60mm×450H(mm); cổng tiêu chuẩn 24# phía trên, nút chặn tiêu chuẩn 29# phía dưới | |
| Phễu áp suất không đổi | 500ml; đầu trên tiêu chuẩn 24# có nút đậy bằng thủy tinh, đầu dưới tiêu chuẩn 29# | |
| Van xả áp | 24#Van cắm tiêu chuẩn, đầu ra khí (khớp hình tháp) với đường kính ngoài 10mm | |
| Cổng đo nhiệt độ | 24#Nút đậy tiêu chuẩn có ống đo nhiệt độ bằng thủy tinh | |
| Thiết bị thu thập | Hai bộ chuyển đổi, cổng tiêu chuẩn 24#, bình thu gom hình cầu 500 | |
| Đầu hút chân không | 24# Đầu nối thủy tinh (khớp nối hình tháp) với đường kính ngoài 10mm | |
| vòi phun tuần hoàn vào và ra của cuộn dây dàn ngưng | Khớp nối kiểu chùa có đường kính ngoài 10mm. | |
| Kích thước bồn tắm | Φ265×160H(mm) | |
| Kích thước tổng thể (Rộng x Sâu x Cao) (mm) | (430-1030)×330×1100 | |
| Trọng lượng tịnh | 23KG | |
| Kích thước đóng gói | Thùng gỗ kích thước 1020×480×520mm, thể tích 0.26m³ | |
| Trọng lượng đóng gói | 38KG | |
