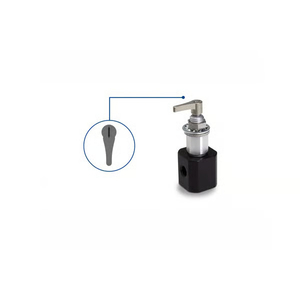

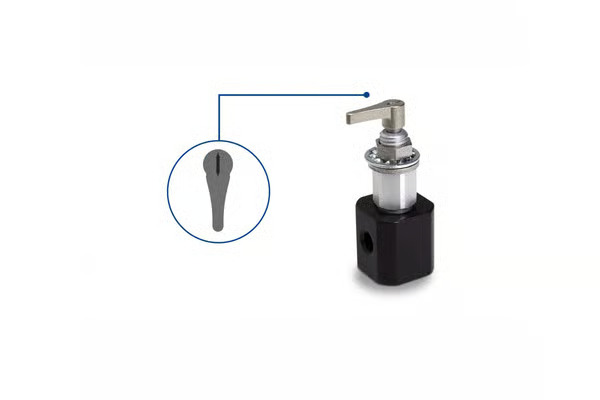

Van nút Hamilton (HVP)

Hãng sản xuất: Hamilton

Van nút Hamilton (HVP) cung cấp một phương pháp tiết kiệm và
linh hoạt để tùy chỉnh hệ thống điều khiển lưu lượng chất lỏng,

từ van đóng/mở đơn giản đến hệ thống nhiều van phức tạp hơn,

sử dụng sự kết hợp giữa van vòng và van phân phối. Thân van nhỏ với

đường dẫn dòng chảy PTFE/CTFE trơ về mặt hóa học rất phù hợp cho các ứng dụng áp suất thấp (100 psi).

Tất cả các van nút HVP cho phép bạn lựa chọn và thay thế nhiều loại phụ kiện, bộ chuyển đổi và ống dẫn,

bao gồm cả đầu nối luer male và femal, cụm ống FEP và bộ chuyển đổi ren trực tiếp vào van,

cung cấp vô số cấu hình van cho bất kỳ ứng dụng lưu lượng nào.

Có thể được gắn vào các bảng điều khiển, cho phép lắp đặt tùy chỉnh vào các bảng điều khiển hoặc thiết bị
Mô tả sản phẩm HVP
Kích thước 19 mm sq
  (0.75 in)
Cấu hình All
Đường kính 1.5 mm
  (0.059 in)

Áp suất vận hành ≤ 0.7 MPa
  (100 psig)
Thang nhiệt độ: -12 to 38 °C
  (10 to 100 °F)
Đường dẫn chất lỏng PTFE*
  CTFE**
Lực momen phá vỡ 0.07 - 0.11 Nm
  (10 - 15 in oz)
Đầu kết nối 1/4"-28
Độ sâu  5.7 mm
  (0.223 in)
Gắn trên Panel Có cho siz van HVP
PN Model valve Mô tả van Đường dẫn chất lỏng Kích thước Đường kính port
86775
 1-1 180° Flow Path 2-ports PTFE/CTFE HVP 0.059 inch (1.5 mm)
86785 1-5 Distribution Flow Path 2-ports(180°) PTFE/CTFE HVP 0.059 inch (1.5 mm)
86786 2-5 Distribution Flow Path 2-ports(90°) PTFE/CTFE HVP 0.059 inch (1.5 mm)
86778 3-2 90° Flow Path 3-ports PTFE/CTFE HVP 0.059 inch (1.5 mm)
86777 3-3 "T" Flow Path 3-ports PTFE/CTFE HVP 0.059 inch (1.5 mm)
86787 3-5 Distribution Flow Path 3-ports PTFE/CTFE HVP 0.059 inch (1.5 mm)
86781 4-2 90° Flow Path 4-ports PTFE/CTFE HVP 0.059 inch (1.5 mm)
86780 4-3 "T" Flow Path 4-ports PTFE/CTFE HVP 0.059 inch (1.5 mm)
86779 4-4 Loop Flow Path 4-ports PTFE/CTFE HVP 0.059 inch (1.5 mm)
86788 4-5 Distribution Flow Path 4-ports PTFE/CTFE HVP 0.059 inch (1.5 mm)



           inch (1.5 mm)
